Tiêu chuẩn mặt bích jis 10k đóng vai trò là cột xương sống trong việc kết nối và vận hành các hệ thống đường ống công nghiệp hiện đại tại Việt Nam. Việc hiểu rõ các thông số kỹ thuật, áp suất làm việc, vật liệu thép và quy trình lắp đặt giúp đảm bảo tính an toàn tuyệt đối cho công trình. Bài viết này cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật cơ khí, hỗ trợ các kỹ sư vận hành tối ưu hóa hệ thống dẫn lưu chất trong bối cảnh hạ tầng công nghiệp 2026.
Bản chất kỹ thuật của hệ thống tiêu chuẩn mặt bích jis 10k
Tiêu chuẩn JIS (Japanese Industrial Standards) do Ủy ban Tiêu chuẩn Công nghiệp Nhật Bản thiết lập, trong đó JIS B2220 là bộ quy tắc phổ biến nhất cho mặt bích thép. Ký hiệu “10K” không chỉ đơn thuần là một con số; nó đại diện cho khả năng chịu áp suất định mức của thiết bị.
Trong điều kiện nhiệt độ phòng, tiêu chuẩn mặt bích jis 10k được thiết kế để chịu mức áp suất vận hành tối đa là 10 kgf/cm² (tương đương khoảng 0.98 MPa). Tuy nhiên, một sai lầm phổ biến của các kỹ sư mới là mặc định con số này giữ nguyên ở mọi điều kiện. Thực tế, khi nhiệt độ lưu chất tăng lên, khả năng chịu áp của thép sẽ giảm xuống theo biểu đồ nhiệt – áp cụ thể.
Ví dụ, với vật liệu thép carbon SS400, khi nhiệt độ đạt mức 200°C, áp suất làm việc an toàn có thể giảm xuống chỉ còn khoảng 0.7 – 0.8 MPa. Đây là kiến thức sống còn giúp tránh các thảm họa rò rỉ hoặc nổ đường ống trong môi trường hơi nóng (steam) hoặc dầu nóng.
Bảng tra thông số kích thước mặt bích JIS 10K chi tiết 2026
Để lựa chọn chính xác phụ kiện cho hệ thống, bạn cần đối chiếu bảng kích thước hình học bao gồm đường kính ngoài (D), tâm lỗ bu lông (C), và số lượng lỗ (n). Dưới đây là bảng thông số chuẩn cho các kích thước phổ biến từ DN15 đến DN300.
| Kích thước danh định (DN) | Đường kính ngoài (D) | Tâm lỗ bu lông (C) | Số lỗ bu lông (n) | Đường kính lỗ (h) | Độ dày (T) |
|---|---|---|---|---|---|
| DN15 (1/2″) | 95 mm | 70 mm | 4 | 15 mm | 12 mm |
| DN20 (3/4″) | 100 mm | 75 mm | 4 | 15 mm | 14 mm |
| DN25 (1″) | 125 mm | 90 mm | 4 | 19 mm | 14 mm |
| DN40 (1-1/2″) | 140 mm | 105 mm | 4 | 19 mm | 16 mm |
| DN50 (2″) | 155 mm | 120 mm | 4 | 19 mm | 16 mm |
| DN80 (3″) | 185 mm | 150 mm | 8 | 19 mm | 18 mm |
| DN100 (4″) | 210 mm | 175 mm | 8 | 19 mm | 18 mm |
| DN150 (6″) | 280 mm | 240 mm | 8 | 23 mm | 22 mm |
| DN200 (8″) | 330 mm | 290 mm | 12 | 23 mm | 22 mm |
| DN250 (10″) | 400 mm | 355 mm | 12 | 25 mm | 24 mm |
| DN300 (12″) | 445 mm | 400 mm | 16 | 25 mm | 24 mm |
⚠️ Lưu ý: Thông số trên áp dụng cho loại mặt bích rỗng (Slip-on) và mặt bích mù (Blind). Khi sử dụng tiêu chuẩn mặt bích jis 10k cho các dòng van hoặc máy bơm nhập khẩu, hãy kiểm tra kỹ độ dày (T) vì một số nhà sản xuất có thể điều chỉnh để tiết kiệm vật liệu nhưng vẫn đáp ứng áp suất thử nghiệm.

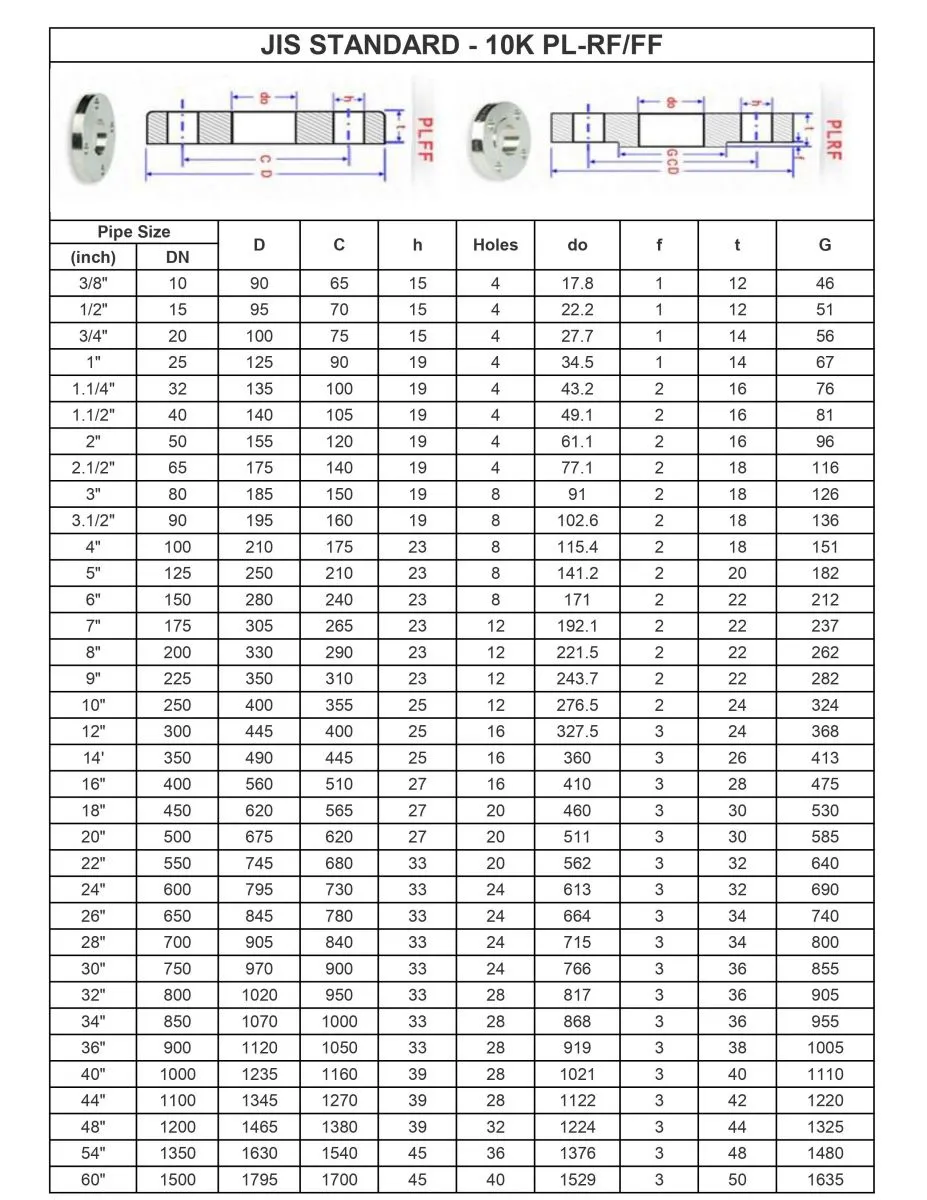

Thông số kỹ thuật mặt bích JIS 10KHình ảnh minh họa mặt cắt kỹ thuật và các thông số đo đạc thực tế của mặt bích tiêu chuẩn Nhật Bản.
Phân loại mặt bích dựa trên cấu tạo và bề mặt tiếp xúc
Tùy thuộc vào yêu cầu của hệ thống kín hay hở, tiêu chuẩn mặt bích jis 10k được chia thành 3 dạng chính dựa trên bề mặt (Face):
- Flat Face (FF): Bề mặt phẳng hoàn toàn. Thường dùng cho các hệ thống áp suất thấp hoặc khi kết nối với thiết bị có vỏ bằng gang để tránh nứt vỡ khi siết bu lông.
- Raised Face (RF): Có một phần gờ nhô lên ở tâm. Đây là thiết kế phổ biến nhất, giúp tập trung áp lực lên gioăng (gasket), tăng cường khả năng làm kín.
- Ring Joint Face (RTJ): Có rãnh để đặt vòng đệm kim loại. Loại này hiếm gặp trong chuẩn 10K, thường chỉ xuất hiện từ JIS 20K trở lên trong ngành dầu khí.
Về kiểu kết nối, tiêu chuẩn mặt bích jis 10k rỗng (SOP) cho phép ống xuyên qua mặt bích rồi hàn cả mặt trong lẫn mặt ngoài. Ngược lại, mặt bích hàn bọc đúc (SW) chỉ hàn một phía mặt ngoài, phù hợp cho ống kích thước nhỏ nhưng yêu cầu độ sạch cao trong lòng ống.
Lựa chọn vật liệu phù hợp cho tiêu chuẩn mặt bích jis 10k
Vật liệu quyết định tuổi thọ của toàn bộ hệ thống đường ống. Thép Đại Phát Lộc khuyến nghị bạn nên căn cứ vào tính chất hóa học của lưu chất để lựa chọn:
- Thép Carbon (SS400, S20C): Phổ biến trong hệ thống PCCC, nước sạch, cấp thoát nước. Ưu điểm là chi phí thấp, dễ gia công và hàn. Tuy nhiên, chúng dễ bị oxy hóa nên cần được mạ kẽm nhúng nóng hoặc sơn chống rỉ.
- Inox (SUS304, SUS316): Dùng trong ngành thực phẩm, dược phẩm hoặc hóa chất ăn mòn. SUS316 có khả năng kháng chloride vượt trội, phù hợp cho các công trình gần biển.
- Thép hợp kim: Chuyên dụng cho các hệ thống chịu nhiệt cao hoặc áp suất va đập mạnh.
Việc áp dụng tiêu chuẩn mặt bích jis 10k trên phôi thép đúc sẽ cho độ bền cơ học cao hơn hẳn so với mặt bích gia công từ thép tấm rẻ tiền. Thép đúc loại bỏ được các lỗ khí li ti bên trong, ngăn ngừa tình trạng rò rỉ qua thân mặt bích khi chịu áp lực cao.
Tương quan giữa JIS 10K và các tiêu chuẩn quốc tế khác
Trong quá trình bảo trì các nhà máy cũ, bạn thường gặp sự pha trộn giữa thiết bị Nhật, Mỹ và Châu Âu. Một câu hỏi thường gặp là: “Mặt bích JIS 10K có lắp vừa mặt bích ANSI 150 không?”.
Câu trả lời ngắn gọn là: Không. Mặc dù áp suất danh định của chúng tương đương nhau (ANSI 150 chịu khoảng 20 bar, trong khi JIS 10K chịu 10 bar – lý thuyết), nhưng sơ đồ lỗ bu lông (PCD) và đường kính ngoài hoàn toàn khác nhau. Nếu cố tình lắp lẫn bằng cách khoét rộng lỗ bu lông, bạn sẽ làm yếu đi cấu trúc của thiết bị và vi phạm quy định về an toàn kỹ thuật.
Người vận hành cần chuẩn bị sẵn các bộ chuyển đổi (adaptor) hoặc gia công mặt bích chuyển tiếp nếu hệ thống yêu cầu kết nối giữa tiêu chuẩn mặt bích jis 10k và chuẩn PN16 (Châu Âu). Sự tương thích không đồng nhất là nguyên nhân hàng đầu dẫn đến sự cố tại các khớp nối trong 5 năm đầu vận hành.
Kinh nghiệm thực tế trong lắp đặt và bảo trì mặt bích
Dựa trên kinh nghiệm cung cấp vật tư cho hàng ngàn công trình lớn, chúng tôi nhận thấy việc tuân thủ tiêu chuẩn mặt bích jis 10k chỉ là điều kiện cần. Điều kiện đủ là kỹ thuật lắp đặt.
Trước hết, hãy luôn sử dụng gioăng đệm (gasket) phù hợp. Với hệ thống nước lạnh, gioăng cao bám (EPDM) là đủ. Nhưng với hệ thống hóa chất hoặc hơi hot, bắt buộc phải dùng gioăng chì (Graphite) hoặc gioăng không Amiăng. Khi siết bu lông, phải thực hiện theo quy tắc đối xứng (theo hình sao) để đảm bảo mặt bích áp sát đều, không bị vênh.
Một rủi ro khác là hiện tượng “mỏi kim loại” tại vị trí mối hàn. Khi hàn tiêu chuẩn mặt bích jis 10k vào ống thép đúc, kỹ thuật viên cần kiểm soát nhiệt độ hàn để tránh làm biến dạng bề mặt phẳng của mặt bích. Nếu mặt bích bị cong vênh dù chỉ 0.5mm, việc rò rỉ sau 6 tháng sử dụng là điều khó tránh khỏi.
Quy trình kiểm soát chất lượng tại Thép Đại Phát Lộc
Tại Thép Đại Phát Lộc, mỗi sản phẩm mặt bích nhập khẩu đều trải qua quy trình kiểm định nghiêm ngặt. Chúng tôi không chỉ cung cấp hàng hóa mà còn cung cấp giải pháp an toàn. Tiêu chuẩn mặt bích jis 10k được chúng tôi phân phối phải có đầy đủ chứng chỉ CO/CQ (Chứng chỉ xuất xứ và Chứng chỉ chất lượng).
Chúng tôi sử dụng máy đo phổ để kiểm tra thành phần hóa học của thép, đảm bảo hàm lượng Carbon, Crom, Niken đúng như cam kết trong catalog. Điều này cực kỳ quan trọng đối với các dòng mặt bích Inox, nơi mà sự nhầm lẫn giữa SUS201 (kém chất lượng) và SUS304 có thể gây thiệt hại hàng tỷ đồng cho chủ đầu tư do hỏng hóc hệ thống sản xuất.
Trong năm 2026, xu hướng sử dụng mặt bích mạ kẽm điện phân đang dần bị thay thế bởi mạ kẽm nhúng nóng. Lớp mạ dày hơn giúp tiêu chuẩn mặt bích jis 10k chống chịu tốt hơn trong môi trường nồm ẩm tại Việt Nam, kéo dài chu kỳ bảo trì từ 2 năm lên đến 5-7 năm.
Ứng dụng phổ biến của mặt bích JIS 10K trong công nghiệp
Nhờ sự cân bằng giữa giá thành và hiệu suất, tiêu chuẩn mặt bích jis 10k hiện diện trong hầu hết các phân khúc:
- Hệ thống xử lý nước: Từ các nhà máy nước sạch đến hệ thống thoát nước thải đô thị.
- Phòng cháy chữa cháy: Kết nối các trạm bơm cao áp và mạng lưới vòi phun.
- Đóng tàu: Với khả năng chịu rung chấn tốt và tiêu chuẩn hóa cao theo chuẩn hàng hải Nhật Bản.
- Năng lượng: Trong các đường ống dẫn khí nén, hệ thống làm mát vòng kín của nhà máy nhiệt điện.
Việc đồng bộ hóa toàn bộ công trình theo tiêu chuẩn mặt bích jis 10k giúp đơn giản hóa khâu thu mua vật tư dự phòng, giảm bớt chi phí lưu kho và sai sót trong quá trình thay thế khẩn cấp.
Cách nhận biết mặt bích JIS 10K chính hãng
Để tránh mua phải hàng giả, hàng nhái kém chất lượng, người mua cần chú ý các đặc điểm sau trên thân sản phẩm:
- Chữ dập nổi rõ nét: Thường bao gồm kích thước (ví dụ: 100A), tiêu chuẩn (10K), và mã hiệu nhà sản xuất.
- Bề mặt gia công sắc sảo: Các đường vân xoắn (serrated finish) trên mặt Raised Face phải đều đặn, không có vết khía sâu hoặc rỗ khí.
- Trọng lượng: Mặt bích đạt chuẩn luôn có trọng lượng đúng hoặc sai số không quá 2-3% so với bảng thông số kỹ thuật chuẩn.
Sử dụng tiêu chuẩn mặt bích jis 10k từ các nhà cung cấp uy tín như Thép Đại Phát Lộc đảm bảo rằng bạn đang đầu tư vào sự an toàn dài hạn của công trình.
Bài viết này đã phân tích sâu các khía cạnh kỹ thuật của tiêu chuẩn mặt bích jis 10k, từ thông số hình học đến ứng dụng vật liệu và kinh nghiệm hiện trường 2026. Đây là những giá trị cốt lõi giúp tối ưu hóa hiệu quả vận hành và đảm bảo an toàn cho mọi hệ thống đường ống công nghiệp. Nếu cần tư vấn chuyên sâu hơn về giải pháp vật liệu thép đúc và phụ kiện, quý khách hãy liên hệ đội ngũ kỹ thuật của chúng tôi.
