Khớp nối mềm cao su mặt bích là linh kiện thiết yếu nhằm triệt tiêu rung động và bù trừ sai lệch trục cho hệ thống ống công nghiệp. Việc ứng dụng khớp nối mềm cao su mặt bích giúp bảo vệ máy bơm, giảm thiểu ứng suất nhiệt và kéo dài tuổi thọ đường ống trước các tác động từ ăn mòn hóa chất. Bài viết cung cấp phân tích chuyên sâu về cấu tạo mặt bích CPVC, thông số vận hành và tiêu chuẩn lắp đặt kỹ thuật mới nhất năm 2026.
Cơ chế vận hành của khớp nối mềm cao su mặt bích nhựa
Sản phẩm hoạt động dựa trên tính đàn hồi của thân cao su tổng hợp kết hợp với sự chắc chắn của mặt bích nhựa. Khi máy bơm hoặc máy nén vận hành, các xung động năng lượng thường truyền thẳng vào thành ống gây nứt vỡ. Phần thân cao su (bellows) đóng vai trò là vật liệu giảm chấn, hấp thụ toàn bộ dao động này.
Khác với các dòng nối cứng, thiết kế của khớp nối mềm cao su mặt bích cho phép độ lệch tâm nhất định mà không làm rò rỉ lưu chất. Điều này rất quan trọng trong các công trình có nền đất yếu hoặc hệ thống ống dài bị giãn nở vì nhiệt. Theo tiêu chuẩn kỹ thuật năm 2026, tính linh hoạt này giúp giảm áp lực cơ học lên các mối hàn và kết nối ren trong toàn bộ mạng lưới.

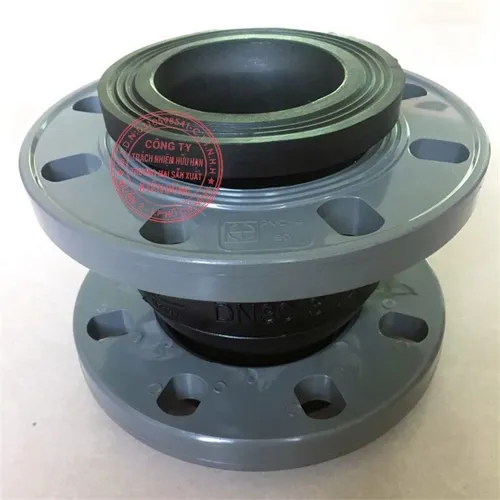

Khá»›p nối má»m cao su mặt bÃch nhá»±a PVC Flange Rubber Expansion Joint 1
Ưu thế vượt trội của mặt bích CPVC so với vật liệu truyền thống
Trong môi trường xử lý nước thải hoặc hóa chất, mặt bích thép truyền thống dễ bị oxy hóa và tạo ra rỉ sét làm bẩn nguồn nước. Việc sử dụng nhựa CPVC (Chlorinated Polyvinyl Chloride) khắc phục hoàn toàn nhược điểm này. CPVC có hàm lượng Clo cao hơn PVC thông thường, cho phép nó chịu được nhiệt độ lên đến 100ºC và kháng dung môi hóa học tốt hơn hẳn.
Trọng lượng nhẹ là một điểm cộng lớn. Khớp nối mặt bích nhựa giúp giảm tải trọng tĩnh lên giá đỡ ống, hỗ trợ việc thi công trên cao trở nên an toàn và nhanh chóng. Đặc biệt, vật liệu nhựa không dẫn điện, loại bỏ hoàn toàn nguy cơ ăn mòn điện hóa khi kết nối giữa các đoạn ống kim loại khác nhau.
Thông số kỹ thuật và khả năng chịu tải thực tế
Để đảm bảo an toàn hệ thống, kỹ sư cần đối chiếu chính xác thông số biên độ dịch chuyển dưới đây. Việc vận hành vượt ngưỡng cho phép có thể gây rách thân cao su hoặc nứt mặt bích nhựa.
| Đường kính danh định (DN) | Chiều dài L (mm) | Giãn dài (mm) | Nén lại (mm) | Độ lệch ngang (mm) | Góc lệch |
|---|---|---|---|---|---|
| DN32 (1.1/4″) | 95 | 6 | 9 | 9 | 15º |
| DN50 (2″) | 105 | 7 | 10 | 10 | 15º |
| DN100 (4″) | 150 | 10 | 19 | 13 | 15º |
| DN200 (8″) | 210 | 16 | 25 | 22 | 15º |
| DN400 (16″) | 255 | 16 | 25 | 22 | 15º |
| DN600 (24″) | 260 | 16 | 25 | 22 | 15º |
⚠️ Lưu ý: Đối với các hệ thống có áp suất làm việc trên 1.0 MPa, người dùng nên lắp thêm thanh định vị (control rods) để hạn chế tình trạng giãn nở quá mức gây hỏng khớp nối. (Theo tiêu chuẩn lắp đặt ASME 2026).
Ứng dụng trọng yếu của khớp nối mềm cao su mặt bích 2026
Nhờ khả năng chống ăn mòn tuyệt đối, sản phẩm được ưu tiên sử dụng trong các lĩnh vực đặc thù thay cho khớp nối kim loại:
- Hệ thống khử mặn và dẫn nước biển: Nhựa CPVC không bị ăn mòn bởi ion Cl- trong muối biển, phù hợp cho nhà máy lọc nước.
- Dây chuyền sản xuất hóa chất: Vận chuyển axit loãng và kiềm mà không làm biến đổi tính chất lưu chất.
- Hệ thống HVAC: Giảm thiểu tiếng ồn truyền vào không gian tòa nhà từ các cụm máy bơm tổng.
- Xử lý nước thải tập trung: Chịu đựng được sự thay đổi nồng độ pH phức tạp trong nước thải công nghiệp.
Dữ liệu thực tế cho thấy việc lắp đặt khớp nối mềm cao su mặt bích đúng vị trí giúp giảm đến 40% chi phí bảo trì rò rỉ đường ống hàng năm.
Hướng dẫn lắp đặt an toàn và bảo trì định kỳ
Khi thi công khớp nối mềm cao su mặt bích, tuyệt đối không được để khớp nối chịu tải trọng của toàn bộ đường ống. Cần có giá đỡ cố định ở hai đầu khớp để đảm bảo thiết bị chỉ làm nhiệm vụ bù trừ chấn động.
Khi siết bu lông mặt bích nhựa, hãy sử dụng cờ lê lực để kiểm soát lực siết vừa đủ. Siết quá chặt có thể làm nứt mặt bích CPVC vì nhựa có độ giòn cao hơn thép. Định kỳ 6 tháng một lần, đơn vị vận hành cần kiểm tra bề mặt cao su. Nếu xuất hiện các vết nứt chân chim hoặc hiện tượng phồng rộp, cần thay thế ngay để tránh sự cố bục đường ống đột ngột (Theo khuyến nghị của Rubber Expansion Joint Manufacturers Association).
Khớp nối mềm cao su mặt bích từ Thép Đại Phát Lộc đảm bảo các tiêu chuẩn kỹ thuật khắt khe nhất năm 2026, giúp tối ưu hiệu suất và an toàn cho mọi công trình công nghiệp hiện đại. Việc lựa chọn đúng chủng loại cao su và áp lực mặt bích sẽ quyết định độ bền lâu dài của hệ thống hạ tầng.
Ngày Cập Nhật 01/03/2026 by Minh Anh
