Việc tính toán bảng tra tiết diện dây theo dòng điện đóng vai trò quyết định đến hiệu suất truyền tải và độ an toàn cháy nổ của hệ thống cơ điện. Khi thiết kế, kỹ sư cần phối hợp giữa công suất tải, dòng điện định mức và tiêu chuẩn Việt Nam để chọn loại cáp tối ưu. Bài viết này cung cấp các thông số kỹ thuật chuyên sâu cập nhật năm 2026, giúp bạn tối giản chi phí đầu tư mà vẫn đảm bảo vận hành ổn định cho mạng lưới điện dân dụng và công nghiệp.
Nguyên lý xác định tiết diện dây dẫn theo tiêu chuẩn kỹ thuật
Tiết diện dây dẫn là diện tích mặt cắt vuông góc của lõi dẫn điện (thường bằng đồng hoặc nhôm). Trong kỹ thuật điện, việc lựa chọn không chỉ dừng lại ở việc đáp ứng tải năng lượng tức thời mà còn phải tính đến mức độ phát nóng của vật liệu cách điện. Nếu tiết diện quá nhỏ, điện trở tăng cao gây sụt áp và tỏa nhiệt lớn, làm nóng chảy lớp vỏ cách điện PVC hoặc XLPE, dẫn đến nguy cơ ngắn mạch.
Ngược lại, lựa chọn tiết diện quá lớn so với nhu cầu thực tế sẽ gây lãng phí vật tư và khó khăn trong thi công đấu nối tại các terminal. Theo (Tiêu chuẩn TCVN 9206:2012), việc chọn dây dẫn phải đảm bảo dòng điện làm việc lâu dài cho phép của dây dẫn không được nhỏ hơn dòng điện tính toán của mạch điện. Điều này bảo hệ thống chịu được các xung dòng khởi động của động cơ mà không gây già hóa cách điện.

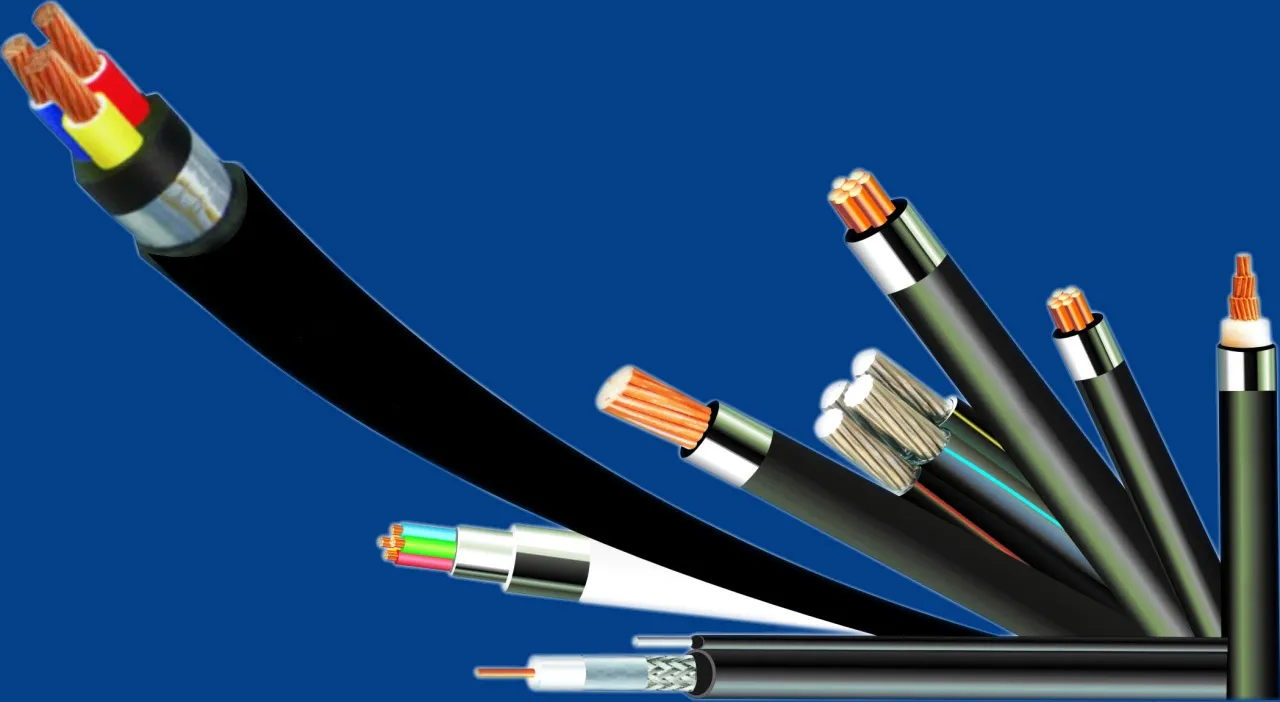

Mô tả mặt cắt ngang xác định tiết diện dây dẫn điệnTiết diện dây dẫn điện chính là diện tích mặt cắt vuông góc của phần lõi dẫn
Bảng tra tiết diện dây theo dòng điện cho lưới điện 1 pha
Đối với hệ thống điện dân dụng 220V, công thức tính toán dòng điện (I) dựa trên công suất (P) thường là: $I = P / (U cdot cosphi)$. Trong đó, $cosphi$ là hệ số công suất (thường lấy 0.8 cho các thiết bị có cuộn dây như quạt, máy bơm). Sau khi có dòng điện, chúng ta áp dụng mật độ dòng điện kinh tế (J) để tìm tiết diện (S).
Mật độ dòng điện cho phép (J) của dây đồng chuẩn thường dao động từ $6A/mm^2$, trong khi dây nhôm là khoảng $4.5A/mm^2$. Dưới đây là bảng tra tiết diện dây theo dòng điện hiệu chỉnh cho các thiết bị điện sinh hoạt phổ biến năm 2026:
| Công suất tải (kW) | Dòng điện tính toán (A) | Tiết diện dây đồng khuyến nghị ($mm^2$) | Loại Aptomat (MCB) bảo vệ |
|---|---|---|---|
| 1.0 – 1.5 | 4.5 – 6.8 | 1.0 – 1.5 | 10A |
| 2.0 – 2.5 | 9.1 – 11.4 | 2.5 | 16A |
| 3.0 – 4.5 | 13.6 – 20.5 | 4.0 | 25A |
| 5.0 – 6.5 | 22.7 – 29.5 | 6.0 | 32A |
| 7.0 – 9.0 | 31.8 – 40.9 | 10.0 | 50A |

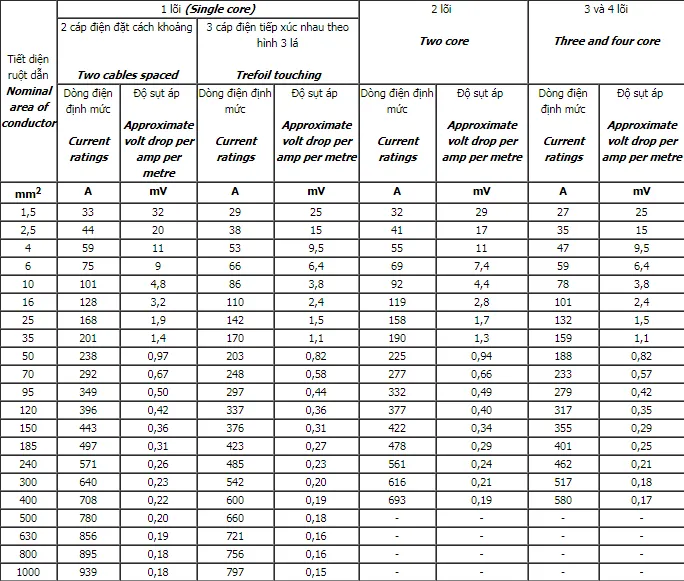

Bảng tra tiết diện dây theo dòng điện tiêu chuẩn cho các thiết bị điện dân dụngBảng tra tiết diện dây theo dòng điện chuẩn tương ứng với tải công suất dân dụng
Tính toán mật độ dòng điện kinh tế trong thiết kế công nghiệp
Trong các công trình quy mô lớn, việc chọn dây không chỉ căn cứ vào khả năng chịu tải mà còn phải tối ưu hóa chi phí vận hành trong suốt vòng đời dự án (thường trên 20 năm). Công thức tính tiết diện theo mật độ dòng điện kinh tế là: $S = I / J_{kt}$.
Giá trị $J{kt}$ phụ thuộc vào thời gian sử dụng công suất cực đại ($T{max}$) trong năm. Nếu hệ thống chạy liên tục 24/7 (như các nhà máy sản xuất thép, hóa chất), $J{kt}$ sẽ nhỏ hơn để giảm tổn thất điện năng trên đường dây. Ngược lại, với các phụ tải tạm thời hoặc dự phòng, có thể chọn $J{kt}$ lớn hơn để tiết kiệm chi phí cáp ban đầu.

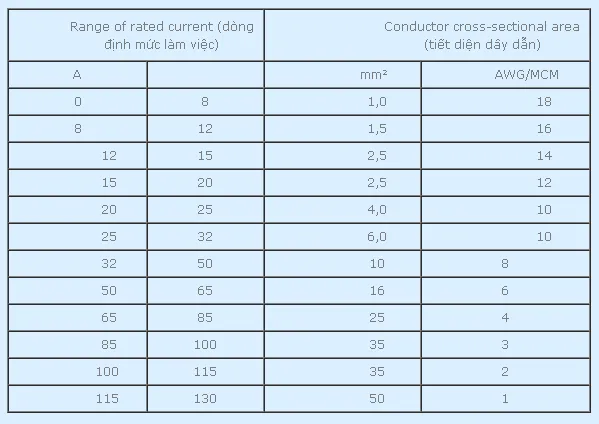

Bảng mật độ dòng điện kinh tế theo số giờ phụ tải cực đạiBảng chọn mật độ dòng điện kinh tế để tối ưu giá trị đầu tư và tổn thất điện năng
Một lưu ý từ chuyên gia cơ điện: Khi chiều dài đường dây vượt quá 50m, dù bảng tra tiết diện dây theo dòng điện cho kết quả thỏa mãn cường độ, bạn vẫn phải kiểm tra lại độ sụt áp ($Delta U$). Nếu $Delta U > 5%$, buộc phải tăng tiết diện thêm một cấp để đảm bảo thiết bị đầu cuối hoạt động đúng điện áp định mức.
Đặc tính dòng điện cho phép của cáp chôn ngầm trực tiếp trong đất
Cáp điện khi chôn ngầm dưới đất chịu ảnh hưởng lớn từ nhiệt trở suất của đất và khả năng thoát nhiệt môi trường. Thông thường, dòng điện định mức chôn ngầm sẽ thấp hơn khi đi trên thang máng cáp hở do tích tụ nhiệt.
Dưới đây là thông số dòng điện cho phép và độ sụt áp của cáp đồng CVV/DTA (có giáp bảo vệ) khi chôn ở độ sâu 0.5m, nhiệt độ đất 15°C:
| Tiết diện ruột dẫn ($mm^2$) | 1 lõi (Cách khoảng) (A) | 1 lõi (Tiếp xúc) (A) | 3 và 4 lõi (A) | Độ sụt áp tương ứng (mV/A/m) |
|---|---|---|---|---|
| 1.5 | 33 | 29 | 27 | 25 |
| 4 | 59 | 53 | 47 | 9.5 |
| 10 | 101 | 86 | 78 | 3.8 |
| 25 | 168 | 142 | 132 | 1.5 |
| 50 | 238 | 203 | 188 | 0.82 |
| 95 | 349 | 297 | 279 | 0.42 |
| 150 | 443 | 376 | 355 | 0.29 |
| 300 | 640 | 542 | 517 | 0.18 |
⚠️ Lưu ý: Các giá trị trên cần nhân với hệ số hiệu chỉnh nếu nhiệt độ đất thực tế tại Việt Nam cao hơn 15°C (thường lấy mốc 25-30°C cho khu vực miền Nam).
Ứng dụng bảng tra tiết diện dây dẫn 3 pha cho động cơ điện
Hệ thống điện 3 pha 380V yêu cầu độ chính xác tuyệt đối trong việc cân pha, chọn dây trung tính và áp dụng bảng tra thanh cái đồng cho các tủ phân phối chính. Công thức dòng điện 3 pha: $I = P / (sqrt{3} cdot U cdot cosphi)$. Với các động cơ có dòng khởi động lớn (Direct-On-Line), tiết diện dây phải chịu được từ 5-7 lần dòng định mức trong vài giây đầu tiên.
Ví dụ cụ thể: Một động cơ 15kW, hiệu suất 90%, $cosphi = 0.85$.
- Tính công suất toàn phần: $P_{input} = 15 / 0.9 = 16.67 kW$.
- Tính dòng điện: $I = 16670 / (sqrt{3} cdot 380 cdot 0.85) approx 30A$.
- Tra bảng tra tiết diện dây theo dòng điện, ta chọn dây đồng $10mm^2$ để đảm bảo an toàn dự phòng và độ bền cơ học khi đấu nối vào terminal motor.

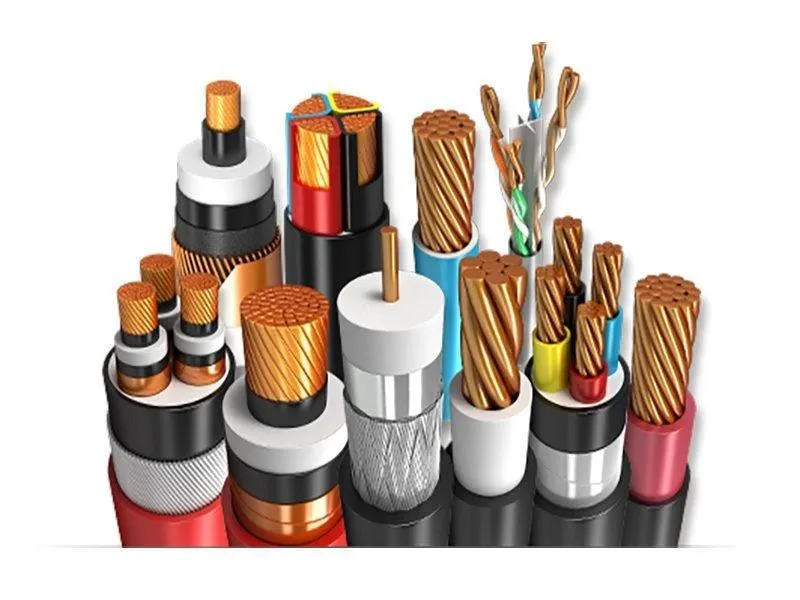

Trạm biến áp và hệ thống lưới điện phân phối 3 pha công suất lớnLưới điện 3 pha công nghiệp yêu cầu tính toán dòng điện chính xác để đảm bảo cân bằng tải
Phân loại các dòng cáp điện phổ biến trên thị trường 2026
Hiện nay, công nghệ vật liệu đã giúp tăng cường khả năng chịu nhiệt của vỏ bọc. Các loại phổ biến bao gồm:
- Dây đơn mềm (VCm): Lõi gồm nhiều sợi đồng mảnh xoắn lại, cực kỳ linh hoạt cho việc đi dây trong tủ điện và ống luồn dân dụng.
- Cáp CVV: Cáp đồng, cách điện PVC, vỏ bọc PVC. Phù hợp cho đi trong nhà, ống dẫn.
- Cáp CXV: Cách điện XLPE, vỏ PVC. XLPE cho phép ruột dẫn hoạt động ở nhiệt độ lên tới 90°C (cao hơn PVC chỉ 70°C), giúp tăng cường ampacity (khả năng tải dòng).
- Dây xoắn mềm cực đại: Thiết kế cho các thiết bị di chuyển liên tục như cầu trục, máy nâng hạ, yêu cầu độ bền cơ học lõi đồng rất cao.

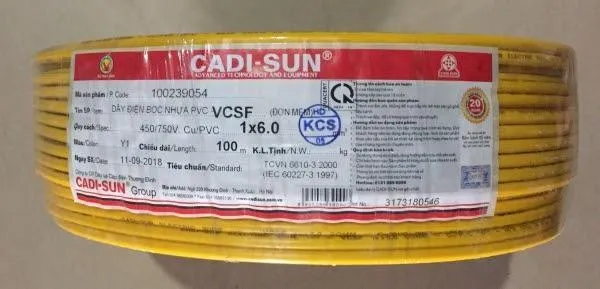

Cấu tạo các loại dây đơn mềm nhiều sợi bọc PVCCấu tạo lớp vỏ cách điện và lõi dẫn đa sợi giúp tăng khả năng thoát nhiệt và linh động
Quy trình thi công và các tiêu chuẩn an toàn bắt buộc
Khi triển khai lắp đặt dựa trên bảng tra tiết diện dây theo dòng điện, đơn vị thi công cần tuân thủ nghiêm ngặt các bước sau để tránh sai số kỹ thuật:
Kiểm tra tính liên tục và cách điện Trước khi cấp nguồn, bắt buộc dùng đồng hồ Megohmmet (điện áp thử 500V) để đo điện trở cách điện giữa các pha và giữa pha với đất. Giá trị tiêu chuẩn phải đạt ít nhất 0.5 MΩ đối với lưới hạ thế.
Kỹ thuật đấu nối đầu cos Sử dụng kìm ép thủy lực để bấm đầu cos cho các cáp có tiết diện từ $10mm^2$ trở lên. Việc tiếp xúc lỏng lẻo tại các điểm cực (terminal) là nguyên nhân hàng đầu gây phát nhiệt tại chỗ, làm hỏng Aptomat và cháy tủ điện dù tiết diện dây đã tính toán đúng.
Phân tách lộ đường dây Không nên đi quá nhiều dây trong một ống luồn. Hệ số lấp đầy ống không được vượt quá 40% để đảm bảo không khí lưu thông và giải nhiệt cho dây dẫn.
Nguy cơ tiềm ẩn khi sử dụng khảo sát tiết diện sai lệch
Sử dụng dây dẫn không đạt chuẩn hoặc tiết diện nhỏ hơn tính toán sẽ dẫn đến những hệ lụy nghiêm trọng về mặt tài chính và an toàn:
- Suy hao điện năng: Điện trở lớn làm tiêu tốn điện năng dưới dạng nhiệt năng vô ích, trực tiếp tăng hóa đơn tiền điện hàng tháng.
- Sụt áp đột ngột: Khi khởi động các thiết bị công suất lớn, áp giảm sâu khiến các thiết bị điện tử (như PLC, máy tính, đèn LED) bị ngắt quãng hoặc hư hỏng linh kiện.
- Giảm tuổi thọ cách điện: Nhiệt độ vận hành cao hơn mức cho phép của PVC làm lớp nhựa bị giòn hóa, nứt vỡ, dẫn đến rò điện qua tường hoặc sàn nhà.
Dựa trên thực tế vận hành tại các công trình thép tiền chế năm 2026, việc lựa chọn thương hiệu dây cáp uy tín như Cadivi, LS Vina, hay Thịnh Phát là bảo chứng tốt nhất cho chất lượng lõi đồng tinh khiết, đảm bảo độ dẫn điện đúng như thông số đã công bố.
Việc nắm vững bảng tra tiết diện dây theo dòng điện và bảng tra dòng điện dây dẫn tiêu chuẩn giúp chủ đầu tư và kỹ sư đưa ra quyết định kỹ thuật chính xác nhất. Thép Đại Phát Lộc luôn đồng hành cùng bạn trong việc cung cấp các giải pháp vật liệu xây dựng và tư vấn kỹ thuật hệ thống cơ điện an toàn, bền vững theo thời gian.
Sử dụng đúng bảng tra tiết diện dây theo dòng điện không chỉ mang lại hiệu quả kinh tế mà còn là cam kết cao nhất về an toàn sinh mạng trong mọi công trình. Hãy luôn ưu tiên các tiêu chuẩn kỹ thuật mới nhất năm 2026 để bảo vệ giá trị tài sản bền vững cho hệ thống điện của bạn.
