Khớp nối mềm inox mặt bích là thiết bị kỹ thuật trọng yếu được thiết kế để triệt tiêu rung động, hiện tượng búa nước và bù đắp sai lệch tâm trong hệ thống đường ống công nghiệp. Với cấu tạo từ thép không gỉ 304/316 cao cấp, sản phẩm đảm bảo tính ổn định tối ưu cho các liên kết máy bơm, lò hơi và hệ thống xử lý nước hiện đại.
[ Hình 1: Cấu trúc ống lưới inox 304 của khớp nối mềm chống rung thế hệ mới.Hình 2: Chi tiết mối hàn và độ hoàn thiện bề mặt của khớp nối inox.
Cơ chế vận hành và vai trò của khớp nối mềm inox mặt bích trong hệ thống
Trong môi trường vận hành thực tế, các máy bơm công suất lớn hoặc máy nén khí thường tạo ra xung lực rung động liên tục. Nếu kết nối trực tiếp bằng ống cứng, các mối hàn và mặt bích sẽ nhanh chóng bị mỏi (fatigue), dẫn đến nứt vỡ hoặc rò rỉ. Khớp nối mềm inox mặt bích đóng vai trò là “điểm giảm chấn trung gian”, sử dụng cấu tạo dạng sóng (bellows) bên trong để hấp thụ các chấn động này.
Khác với các dòng khớp nối cao su vốn bị giới hạn bởi nhiệt độ và hóa chất, khớp nối inox có khả năng chịu nhiệt lên đến 400°C và kháng ăn mòn tuyệt đối. Điều này đặc biệt quan trọng trong các hệ thống truyền dẫn hơi nóng, dầu truyền nhiệt hoặc hóa chất lỏng, nơi mà sự giãn nở nhiệt có thể làm biến dạng toàn bộ cấu trúc đường ống nếu không có thiết bị bù trừ thích hợp.
khớp nối mềm inoxHình 3: Tổng thể khớp nối mềm inox với lớp lưới bảo vệ bện chặt, tăng cường khả năng chịu áp lực.

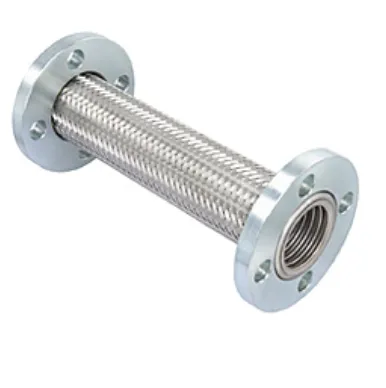

khớp nối mềm inox mặt bíchHình 4: Khớp nối mềm inox mặt bích hai đầu, sẵn sàng lắp đặt cho các hệ thống đường ống lớn.
Thông số kỹ thuật chi tiết theo tiêu chuẩn công nghiệp 2026
Để lựa chọn đúng loại khớp nối, kỹ sư cần đặc biệt lưu ý đến tiêu chuẩn mặt bích và áp suất danh định (PN). Việc lắp sai tiêu chuẩn (ví dụ: bích JIS lắp vào hệ BS) sẽ gây rò rỉ dù đã siết chặt bu lông.
Cấu hình khớp nối dạng lắp ren và rắc co
Thường dùng cho các đường ống size nhỏ (DN15 – DN100), nơi không gian lắp đặt hạn chế và yêu cầu tính linh động cao.

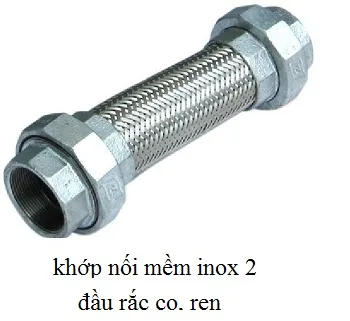

khớp nối mềm inox lắp renHình 5: Khớp nối inox phiên bản đầu ren rắc co dành cho các hệ thống ống dân dụng và công nghiệp nhẹ.
- Vật liệu đầu nối: Rắc co inox 304 hoặc thép mạ kẽm (tùy chọn theo môi trường).
- Kích thước tiêu chuẩn: Từ DN15 (1/2″) đến DN100 (4″).
- Chiều dài sản xuất: L= 200mm, 300mm, 500mm đến 1500mm (có thể gia công theo bản vẽ).
- Áp suất làm việc: Thường đạt ngưỡng 10 bar – 16 bar.
Cấu hình khớp nối mềm inox mặt bích chuyên dụng
Đây là dòng sản phẩm chủ lực tại Thép Đại Phát Lộc, phục vụ cho các công trình trọng điểm với yêu cầu khắt khe về độ bền cơ học.
khớp nối mềm inox lắp bíchHình 6: Bản vẽ mô phỏng cấu tạo khớp nối mặt bích bao gồm lõi sóng, lưới giữ và bích thép.
- Tiêu chuẩn mặt bích: JIS 10K (Nhật Bản), BS PN10/PN16 (Anh), DIN (Đức), ANSI Class 150 (Mỹ).
- Vật liệu mặt bích: Thép mạ kẽm (tiết kiệm chi phí) hoặc Inox 304/316 (chống ăn mòn toàn diện).
- Dải kích cỡ: DN40, DN50, DN65, DN80, DN100… lên đến DN900.
- Khả năng tùy biến: Gia công chiều dài L theo khoảng cách thực tế giữa hai đầu ống bị hụt hoặc bù lệch tâm.
Phân tích ưu thế của vật liệu Austenitic (Inox 304/316)
Thân của khớp nối mềm inox mặt bích được cấu tạo từ hai phần chính: lõi hình ống lò xo (bellows) và lớp lưới bện (braided wire).
- Lõi inox: Chịu trách nhiệm về độ kín và khả năng co giãn. Inox 304 là lựa chọn tiêu chuẩn, trong khi Inox 316 ưu việt hơn cho môi trường nước biển hoặc hóa chất nồng độ cao (Theo tiêu chuẩn ASTM A240).
- Lớp lưới inox: Bảo vệ lõi bên trong khỏi các tác động vật lý và ngăn chặn sự giãn dài quá mức của ống lò xo khi áp suất tăng cao.
Sử dụng vật liệu chuẩn giúp thiết bị đạt tuổi thọ trên 10 năm trong điều kiện vận hành bình thường, giảm thiểu chi phí bảo trì định kỳ cho doanh nghiệp.
Ứng dụng thực tiễn trong các kịch bản vận hành khắc nghiệt
Khớp nối mềm inox mặt bích không chỉ là linh kiện kết nối đơn thuần, mà còn là thiết bị bảo hiểm cho toàn bộ hệ thống trong các trường hợp sau:

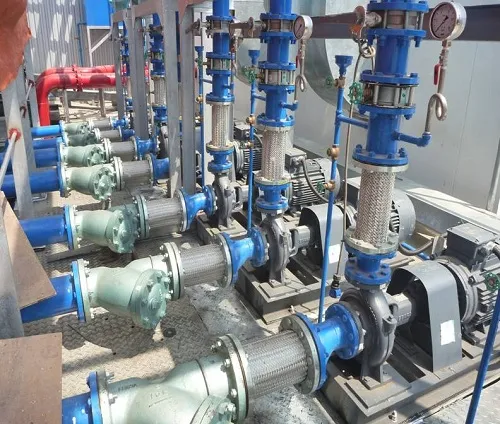

- Hệ thống PCCC: Đảm bảo đường ống không bị đứt gãy khi máy bơm bù áp khởi động đột ngột với áp lực cực lớn.
- Nhà máy xử lý nước thải: Chống lại sự ăn mòn của các hợp chất lưu huỳnh và amoni có trong nước thải chưa xử lý.
- Công nghiệp thực phẩm & dược phẩm: Đáp ứng tiêu chuẩn vệ sinh an toàn, không gây nhiễm bẩn môi trường dẫn.
- Hệ thống HVAC: Triệt tiêu tiếng ồn truyền qua đường ống trong các tòa nhà cao tầng, chung cư cao cấp.

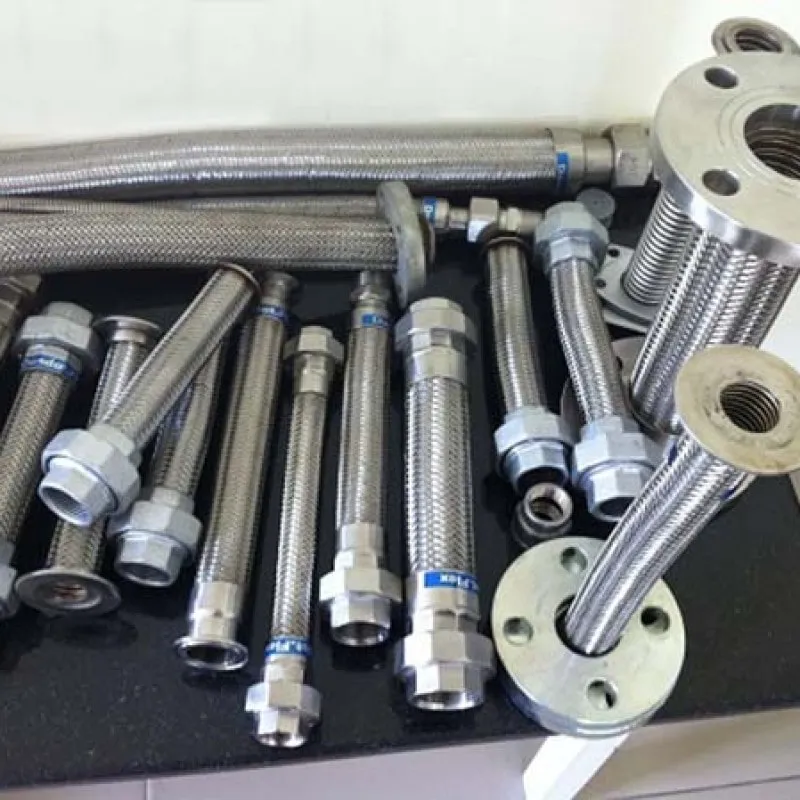

khớp nối mềm inox lắp bíchHình 7: Sản phẩm thực tế sau khi gia công, kiểm tra áp suất trước khi xuất xưởng.
⚠️ Lưu ý kỹ thuật: Khi lắp đặt, cần tránh vặn xoắn (torsion) khớp nối. Lực xoắn là nguyên nhân hàng đầu gây mỏi kim loại và phá hủy cấu trúc lưới inox nhanh nhất. Luôn đảm bảo mặt bích hai đầu được căn chỉnh song song nhất có thể trước khi siết bu lông.
Địa chỉ cung cấp khớp nối chất lượng cao và uy tín
Để đảm bảo an toàn cho công trình, khách hàng cần lựa chọn đơn vị có năng lực sản xuất và kiểm định rõ ràng. Công ty TNHH Tuấn Hưng Phát cùng đối tác phân phối Thép Đại Phát Lộc cam kết cung cấp các dòng khớp nối mềm inox mặt bích đạt chuẩn chất lượng, đầy đủ chứng chỉ CO/CQ.
Với đội ngũ kỹ sư hơn 10 năm kinh nghiệm, chúng tôi hỗ trợ tư vấn giải pháp tối ưu dựa trên nhiệt độ, áp suất và lưu chất cụ thể của từng dự án.
Thông tin liên hệ báo giá 2026:
- Hotline/Zalo: 0862.045.286 (Ms. Vân Anh)
- Email: vananh@tuanhungphat.vn
- Địa chỉ VPGD: Số 11 – Liền kề 37, Khu đô thị mới Phú Lương, Phường Kiến Hưng, TP Hà Nội.
Hình thức thanh toán linh hoạt:
- Tài khoản BIDV – CN Hà Đông: 4501 0005 152 641
- Tài khoản MSB – CN Thanh Xuân: 0320 1013 516 877
Sản phẩm khớp nối mềm inox mặt bích tại đơn vị chúng tôi đều được bảo hành 12 tháng, đổi mới nếu phát hiện lỗi kỹ thuật từ nhà sản xuất, mang lại sự an tâm tuyệt đối cho chủ đầu tư và đơn vị thi công. Khách hàng có thể đặt hàng gia công theo thông số riêng biệt để đảm bảo độ khớp nối hoàn hảo nhất cho hệ thống của mình.
