Gia công ván khuôn thép là giải pháp kỹ thuật tiên tiến, mang đến hiệu quả vượt trội cho các dự án bê tông đúc tại chỗ, đặc biệt trong xây dựng cầu đường, hạ tầng và công trình công nghiệp. Với khả năng chịu lực mạnh mẽ, độ chính xác cao và tính tái sử dụng ấn tượng, coppha thép định hình các cấu kiện bê tông một cách vững chắc và thẩm mỹ. Bài viết này cung cấp cái nhìn chi tiết về gia công ván khuôn thép, từ cấu tạo, chủng loại, vai trò, đến quy trình sản xuất và ứng dụng thực tế, khẳng định vai trò không thể thiếu của nó trong ngành xây dựng hiện đại.
Để tạo nên các công trình bền vững và chất lượng, việc lựa chọn vật liệu và quy trình thi công đóng vai trò then chốt. Gia công ván khuôn thép nổi lên như một giải pháp thay thế hiệu quả cho các vật liệu truyền thống, mang đến nhiều lợi ích thiết thực.
- Ván khuôn thép cho công trình cầu đường: Đảm bảo độ chính xác cho trụ cầu, dầm cầu.
- Ván khuôn thép công nghiệp: Phù hợp thi công nhà xưởng, kết cấu chịu tải lớn.
- Chất lượng ván khuôn thép: Yếu tố quyết định tuổi thọ và thẩm mỹ công trình.
Ván Khuôn Thép (Coppha Betong): Định Nghĩa và Cấu Tạo Chi Tiết
Ván khuôn thép, hay còn gọi là coppha thép, là một hệ thống khuôn đúc bê tông được chế tạo chủ yếu từ thép tấm chất lượng cao, thường có độ dày từ 2 đến 3 mm. Hệ thống này được gia cường bởi các khung chịu lực làm từ thép tấm cắt uốn, thép V, hoặc thép hộp, nhằm đảm bảo độ cứng và khả năng chống biến dạng khi chịu áp lực lớn từ bê tông tươi.
Nhiệm vụ chính của ván khuôn thép là định hình không gian cho hỗn hợp bê tông, giữ cho chúng ở đúng vị trí và hình dạng mong muốn cho đến khi bê tông ninh kết và đạt cường độ cần thiết.
Đặc Điểm Nổi Bật Của Ván Khuôn Thép
Ván khuôn thép được ưa chuộng nhờ những ưu điểm vượt trội so với các vật liệu khác:
- Chịu lực mạnh mẽ: Thép có cường độ cao, khả năng chống biến dạng tốt, đảm bảo ván khuôn không bị phình, móp khi chịu tải trọng bê tông tươi.
- Tái sử dụng nhiều lần: Với quy trình bảo dưỡng và bảo quản đúng cách, ván khuôn thép có thể sử dụng lại hàng trăm chu kỳ thi công, tối ưu hóa chi phí.
- Độ chính xác cao: Quá trình gia công bằng máy móc hiện đại như cắt plasma CNC và hàn bán tự động đảm bảo sai số kích thước được giảm thiểu tối đa, mang lại bề mặt bê tông nhẵn mịn.
- Khả năng chống thấm và biến dạng: Khác với gỗ, thép không bị ảnh hưởng bởi độ ẩm, không co ngót, cong vênh, đảm bảo tính ổn định của hình dạng khuôn.
Cấu Tạo Chi Tiết Của Một Bộ Ván Khuôn Thép
Một bộ ván khuôn thép điển hình bao gồm các thành phần sau:
- Tấm Mặt (Panel): Lớp tiếp xúc trực tiếp với bê tông, thường sử dụng thép tấm các mác như CT3, SS400, Q235 với độ dày 2-3 mm. Bề mặt thép này có khả năng chịu lực tốt và chống mài mòn.
- Khung Gia Cường (Ribs/Frame): Các thanh thép hộp, thép V, U, I hoặc thép tấm cắt uốn được hàn cố định vào mặt sau của tấm mặt. Chúng có vai trò chịu và phân tán tải trọng, tăng cường độ cứng cho toàn bộ hệ thống.
- Gân Tăng Cứng (Stiffeners): Các thanh thép nhỏ hơn, hàn ngang hoặc dọc trên khung gia cường, giúp chống biến dạng cục bộ và tăng khả năng chịu uốn của tấm ván khuôn.
- Hệ Thống Ghép Nối: Bao gồm các chi tiết như bu lông, chốt khóa nhanh, bản lề cho phép liên kết các tấm ván khuôn lại với nhau một cách chắc chắn, nhanh chóng và kín khít.
- Xử Lý Bề Mặt: Tùy theo yêu cầu, thép có thể để nguyên trạng (thép đen), được sơn phủ lớp chống gỉ epoxy, hoặc mạ kẽm nhúng nóng để tăng cường độ bền và khả năng chống ăn mòn.
Tiêu Chuẩn Kỹ Thuật Áp Dụng
Để đảm bảo chất lượng và hiệu quả sử dụng, ván khuôn thép cần tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt:
- Sai số kích thước: Dung sai cho phép ±3 mm trên toàn bộ chiều dài và chiều rộng.
- Độ phẳng bề mặt: Độ lệch cho phép không quá 2 mm trên chiều dài 2 mét, đảm bảo bề mặt bê tông láng mịn.
- Khe hở mối ghép: Các mối nối giữa các tấm ván khuôn phải kín khít, với khe hở tối đa chỉ 1 mm để ngăn ngừa rò rỉ vữa bê tông.
- Khả năng chịu tải: Phải đáp ứng được yêu cầu tải trọng thiết kế, tối thiểu 7 kN/m² cho sàn và 20 kN/m² cho dầm, cột.
- Lớp bảo vệ bề mặt: Lớp sơn epoxy phải đạt độ dày tối thiểu 80 μm, hoặc lớp mạ kẽm đạt tối thiểu 60 μm.
Vai Trò Quan Trọng Của Ván Khuôn Thép Trong Thi Công Xây Dựng
Trong bất kỳ dự án xây dựng bê tông cốt thép nào, ván khuôn đóng vai trò như “bộ xương” tạm thời, quyết định hình dáng và chất lượng cuối cùng của công trình. Ván khuôn thép, với những đặc tính ưu việt, đã trở thành lựa chọn không thể thiếu trong nhiều hạng mục:
- Định hình cấu trúc chính xác: Ván khuôn thép đảm bảo các cấu kiện bê tông đạt được hình dạng và kích thước chuẩn xác theo bản vẽ thiết kế, đặc biệt quan trọng với các kết cấu có hình dạng phức tạp hoặc yêu cầu độ chính xác cao như trụ cầu, dầm đặc biệt.
- Đảm bảo an toàn thi công: Ván khuôn thép chịu được áp lực lớn của bê tông tươi trong quá trình đổ và đầm, ngăn chặn sự cố đổ vỡ, đảm bảo an toàn cho công nhân và tiến độ dự án.
- Tăng tốc độ thi công: Khả năng lắp dựng và tháo dỡ nhanh chóng, linh hoạt của ván khuôn thép giúp rút ngắn đáng kể thời gian cho mỗi chu kỳ đổ bê tông, đẩy nhanh tiến độ tổng thể của dự án.
- Cải thiện chất lượng bề mặt bê tông: Bề mặt thép nhẵn mịn, không thấm nước, giúp tạo ra bề mặt bê tông hoàn thiện có độ láng cao, giảm thiểu công đoạn trát vữa hay hoàn thiện bề mặt sau này, từ đó tiết kiệm chi phí.

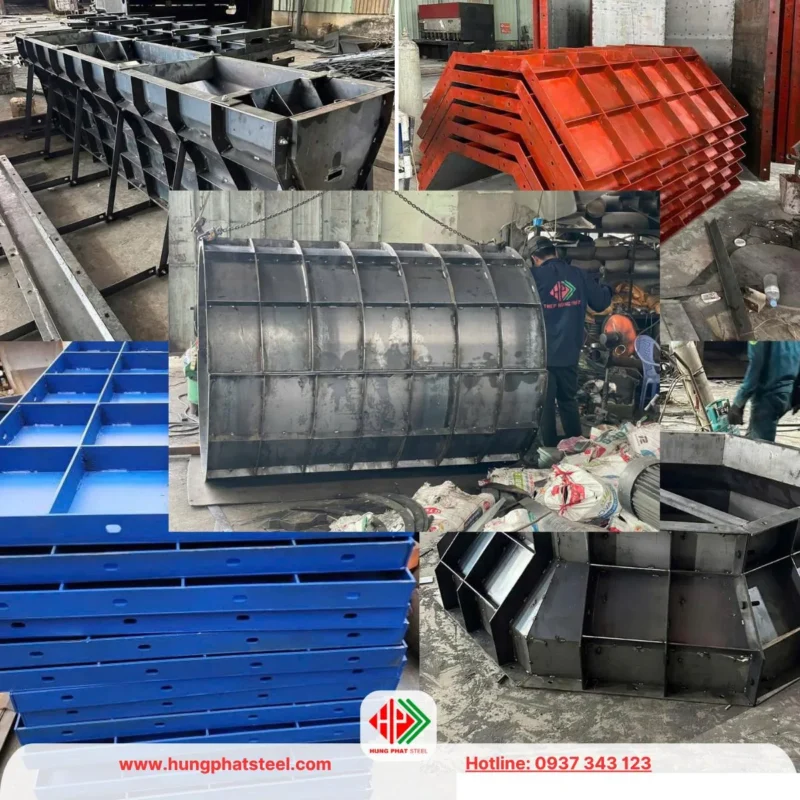

Các Chủng Loại Ván Khuôn Thép Phổ Biến và Ứng Dụng
Ngành xây dựng đòi hỏi sự đa dạng trong thiết kế kết cấu, vì vậy ván khuôn thép cũng được sản xuất với nhiều chủng loại để đáp ứng các yêu cầu cụ thể:
1. Ván Khuôn Phẳng (Flat Formwork)
- Mô tả: Bao gồm các tấm thép hình chữ nhật hoặc vuông, thường được gia cường bằng khung xương phía sau. Các tấm này có thể dễ dàng ghép nối lại với nhau để tạo thành mảng lớn.
- Ứng dụng: Phổ biến nhất cho việc đổ sàn, dầm, tường phẳng trong các công trình dân dụng, công nghiệp. Chúng cũng được dùng làm mặt bên cho các kết cấu hình hộp.
- Ưu điểm: Tính linh hoạt cao, dễ dàng tùy biến kích thước, phù hợp với nhiều loại hình công trình và dễ dàng vận chuyển, lắp đặt.
2. Ván Khuôn Cong (Curved Formwork)
- Mô tả: Đặc trưng bởi bề mặt thép được gia công uốn cong theo một bán kính xác định. Khung gia cường được thiết kế đặc biệt để duy trì độ cong ổn định dưới tải trọng.
- Ứng dụng: Lý tưởng cho các kết cấu có hình dạng cong như cầu vòm, tường chắn đất cong, bể chứa hình trụ hoặc cầu lớn có các nhịp cong.
- Ưu điểm: Đảm bảo độ chính xác tuyệt đối cho các bề mặt cong, mang lại tính thẩm mỹ cao và sự đồng đều cho cấu kiện bê tông.
3. Ván Khuôn Trụ Tròn (Circular Column Formwork)
- Mô tả: Cấu tạo từ hai hoặc nhiều nửa vỏ thép hình trụ, được gân hóa để tăng độ cứng. Chúng liên kết với nhau bằng hệ thống bulông và chốt khóa nhanh, cho phép lắp dựng và tháo dỡ nhanh chóng.
- Ứng dụng: Dùng để đổ các loại cột tròn, trụ cầu, hoặc các cấu kiện hình ống đứng trong các công trình như nhà cao tầng, nhà máy, trạm bơm.
- Ưu điểm: Tạo bề mặt bê tông mịn, hình dạng tròn đều, dễ dàng lắp đặt và tháo dỡ, có thể tái sử dụng cho nhiều chu kỳ.
4. Ván Khuôn Trụ Vuông/Chữ Nhật (Square/Rectangular Column Formwork)
- Mô tả: Được tạo thành từ việc ghép nối các tấm ván khuôn phẳng lại với nhau theo hình hộp vuông hoặc chữ nhật. Các góc có thể được gia cố thêm để đảm bảo độ cứng.
- Ứng dụng: Rất phổ biến cho việc đổ các loại cột vuông hoặc chữ nhật trong nhà xưởng, nhà cao tầng, trụ cầu dạng hộp, hoặc các kết cấu khung chính.
- Ưu điểm: Chịu lực tốt, dễ dàng gia công với nhiều kích thước khác nhau tùy theo yêu cầu thiết kế, cấu trúc đơn giản và mạnh mẽ.
5. Ván Khuôn Trụ Bát Giác (Octagonal Formwork)
- Mô tả: Ghép từ nhiều tấm thép phẳng hoặc thép có cạnh được uốn nhẹ để tạo thành hình bát giác đều.
- Ứng dụng: Thường được sử dụng cho các trụ cầu trang trí, cột kiến trúc đặc biệt, trụ biển báo giao thông hoặc các công trình yêu cầu hình dáng độc đáo, mang tính thẩm mỹ cao.
- Ưu điểm: Tạo ra các cấu kiện có hình dạng đa diện bắt mắt, tăng giá trị thẩm mỹ cho công trình.
Báo Giá Tham Khảo Ván Khuôn Thép Gia Công Mới
Giá gia công ván khuôn thép phụ thuộc vào nhiều yếu tố như loại ván khuôn, kích thước, độ dày thép, loại thép sử dụng, phương pháp xử lý bề mặt và số lượng đặt hàng. Dưới đây là bảng giá tham khảo cho các loại ván khuôn thép mới 100%:
| Loại Ván Khuôn Thép | Đơn Giá (VNĐ/m²) | Ghi Chú |
|---|---|---|
| Ván Khuôn Phẳng | 1.200.000 – 1.500.000 | Thép CT3/SS400/Q235, dày 2.5 mm |
| Ván Khuôn Cong | 1.500.000 – 1.800.000 | Gia công theo bán kính yêu cầu |
| Trụ Tròn | 1.600.000 – 2.000.000 | Cấu tạo hai nửa vỏ, kèm khóa nhanh |
| Trụ Vuông | 1.400.000 – 1.700.000 | Ghép từ 4 tấm phẳng, độ chính xác cao |
| Trụ Bát Giác | 1.700.000 – 2.200.000 | Gia công theo yêu cầu đặc thù |
Lưu ý: Mức giá trên chỉ mang tính chất tham khảo, chưa bao gồm thuế VAT và chi phí vận chuyển. Giá thực tế có thể thay đổi và sẽ được báo chính xác sau khi nhận được bản vẽ chi tiết cùng số lượng yêu cầu từ khách hàng.
Ứng Dụng Ván Khuôn Thép Theo Hạng Mục Công Trình Cụ Thể
Ván khuôn thép được ứng dụng rộng rãi trong hầu hết các loại hình công trình xây dựng, đặc biệt tại những hạng mục đòi hỏi kết cấu vững chắc và độ chính xác cao:
| Hạng Mục Công Trình | Loại Ván Khuôn Thép Sử Dụng | Ghi Chú Kỹ Thuật |
|---|---|---|
| Trụ Cầu | Trụ Tròn, Trụ Vuông, Trụ Bát Giác | Gia công chịu tải lớn, yêu cầu bề mặt bê tông nhẵn mịn, chống ăn mòn. |
| Dầm Cầu | Ván Khuôn Phẳng, Ván Khuôn Cong (tùy thiết kế) | Cần khả năng chịu lực ngang cao, đảm bảo độ thẳng và độ bằng của dầm. |
| Cột Nhà Cao Tầng, Nhà Xưởng | Trụ Vuông, Trụ Tròn | Đảm bảo độ chính xác kích thước ±3 mm, chịu tải trọng lớn. |
| Dải Phân Cách Giao Thông | Ván Khuôn Chuyên Dụng Dạng Dầm Thấp | Yêu cầu gia công theo module, dễ dàng tháo lắp và tái sử dụng. |
| Hố Ga, Mương Kỹ Thuật | Ván Khuôn Phẳng và Ván Khuôn Góc | Cần tối ưu hóa khả năng chống thấm, đảm bảo kín khít các mối nối. |
| Tường Chắn, Bể Chứa | Ván Khuôn Phẳng, Ván Khuôn Cong | Phụ thuộc vào hình dạng thiết kế của tường hoặc bể. |
Các công trình cầu đường, hạ tầng kỹ thuật, nhà cao tầng, công nghiệp và các cấu kiện bê tông đặc thù như bể nước, cột trang trí đều có thể tận dụng tối đa lợi ích của việc gia công ván khuôn thép.
Quy Trình Gia Công Ván Khuôn Thép Chuyên Nghiệp Tại Thép Hùng Phát
Quy trình gia công ván khuôn thép tại các đơn vị uy tín như Thép Hùng Phát tuân thủ các bước chặt chẽ để đảm bảo sản phẩm đạt chất lượng cao nhất:
- Khảo Sát & Thiết Kế: Tiếp nhận bản vẽ kỹ thuật từ khách hàng, phân tích yêu cầu chi tiết, xác định loại ván khuôn phù hợp và tính toán kích thước module tối ưu cho việc tái sử dụng.
- Chuẩn Bị Vật Liệu: Lựa chọn thép tấm và thép hình đạt tiêu chuẩn chất lượng (TCVN, ASTM), đảm bảo các phụ kiện đi kèm như bulông, chốt khóa, bản lề đều là hàng chất lượng cao.
- Cắt – Gia Công – Hàn: Sử dụng máy cắt plasma CNC để cắt thép tấm với độ chính xác cao. Máy uốn thủy lực được dùng cho các chi tiết cong. Quá trình hàn khung và tấm mặt sử dụng công nghệ hàn CO₂ để hạn chế cong vênh.
- Hoàn Thiện: Mài nhẵn các mối hàn, kiểm tra độ phẳng của bề mặt. Tiến hành sơn chống gỉ hoặc mạ kẽm theo yêu cầu của khách hàng.
- Kiểm Tra Chất Lượng: Kiểm tra kỹ lưỡng kích thước, độ cứng, độ kín khít của các mối ghép. Thực hiện thử lắp ráp trước khi bàn giao cho công trình.
Ưu Điểm Vượt Trội Của Ván Khuôn Thép So Với Các Vật Liệu Khác
Ván khuôn thép mang lại nhiều lợi thế cạnh tranh, khiến nó trở thành lựa chọn hàng đầu cho nhiều dự án xây dựng:
- Tuổi Thọ Cao & Tiết Kiệm Chi Phí Dài Hạn: Với khả năng tái sử dụng lên đến 100-200 lần (nếu bảo dưỡng tốt), chi phí trung bình cho mỗi lần sử dụng của ván khuôn thép thấp hơn đáng kể so với ván khuôn gỗ hay nhựa, dù chi phí đầu tư ban đầu cao hơn.
- Khả Năng Chịu Lực Vượt Trội: Bền bỉ trước tải trọng lớn của bê tông tươi, áp lực đầm và rung động, không bị biến dạng, đảm bảo an toàn cho cấu kiện.
- Linh Hoạt Trong Tạo Hình: Có thể gia công theo hầu hết các hình dạng phức tạp như cong, tròn, bát giác, đáp ứng yêu cầu đa dạng của các thiết kế kiến trúc hiện đại.
- Bề Mặt Bê Tông Hoàn Thiện Tốt: Bề mặt thép nhẵn, ít bám dính, dễ vệ sinh sau khi tháo dỡ, giúp bề mặt bê tông đạt độ láng mịn, giảm chi phí hoàn thiện.
Nhược Điểm Cần Lưu Ý
Bên cạnh những ưu điểm, ván khuôn thép cũng có một số hạn chế:
- Trọng Lượng Lớn: Yêu cầu thiết bị nâng hạ chuyên dụng (cần cẩu) và phương tiện vận chuyển phù hợp, có thể làm tăng chi phí logistics ban đầu.
- Chi Phí Đầu Tư Ban Đầu Cao: So với ván khuôn gỗ hoặc nhựa, chi phí mua sắm ban đầu của hệ thống ván khuôn thép thường cao hơn.
- Yêu Cầu Nhân Công Tay Nghề: Việc lắp dựng và tháo dỡ cần thợ có kinh nghiệm để đảm bảo an toàn, chính xác và tránh làm hư hỏng thiết bị.
So Sánh Ván Khuôn Thép Với Gỗ và Nhựa
| Tiêu Chí | Ván Khuôn Thép | Ván Khuôn Gỗ | Ván Khuôn Nhựa |
|---|---|---|---|
| Độ Bền & Tuổi Thọ | Rất Cao (100-200 lần) | Thấp (5-10 lần) | Trung bình (30-50 lần) |
| Khả Năng Chịu Lực | Rất Tốt | Trung bình | Khá |
| Độ Chính Xác Hình Học | Cao, ít biến dạng | Dễ cong vênh, co ngót | Khá ổn định |
| Khối Lượng | Nặng | Nhẹ | Tương đối nhẹ |
| Chi Phí Đầu Tư Ban Đầu | Cao | Thấp | Trung bình – Cao |
| Chi Phí Dài Hạn | Thấp | Cao | Trung bình |
| Tính Linh Hoạt Tạo Hình | Cao | Cao | Trung bình |
| Ứng Dụng Điển Hình | Cầu đường, công trình lớn, kết cấu phức tạp | Công trình nhỏ, dân dụng | Nhà ở, dân dụng, kết cấu vừa |
Thành Phần Hóa Học và Cơ Tính Của Thép Làm Ván Khuôn
Ván khuôn thép thường được chế tạo từ thép carbon thấp hoặc thép hợp kim thấp có cường độ cao. Các mác thép phổ biến bao gồm:
- Tiêu chuẩn Trung Quốc: Q235, Q345.
- Tiêu chuẩn Nhật Bản: SS400.
- Tiêu chuẩn Châu Âu: S235JR, S355JR.
Các mác thép này có hàm lượng carbon thấp (thường dưới 0.25%), dễ gia công, hàn. Mangan (Mn) giúp tăng độ bền và chịu mài mòn. Các nguyên tố như Phốt pho (P) và Lưu huỳnh (S) được kiểm soát ở mức thấp để tránh giòn, nứt. Giới hạn chảy (Re) thể hiện khả năng chịu tải trước biến dạng dẻo, còn độ bền kéo (Rm) là giới hạn chịu tải tối đa. Độ giãn dài (A) phản ánh độ dẻo của vật liệu, rất quan trọng khi tạo hình các chi tiết phức tạp.
Quy Trình Sử Dụng Ván Khuôn Thép Trong Thi Công
Việc sử dụng ván khuôn thép đúng kỹ thuật là yếu tố then chốt để đảm bảo chất lượng và an toàn công trình:
- Chuẩn Bị: Khảo sát bản vẽ, kiểm tra tình trạng ván khuôn, vệ sinh sạch sẽ và bôi dầu chống dính chuyên dụng lên bề mặt tiếp xúc bê tông.
- Lắp Dựng: Xác định đúng vị trí lắp đặt theo mốc công trình, ghép nối các tấm ván khuôn theo đúng trình tự. Sử dụng bulông, chốt, thanh giằng để liên kết chắc chắn, kiểm tra độ thẳng đứng và kích thước.
- Gia Cố và Chống Đỡ: Lắp đặt hệ thống thanh chống, giàn giáo, khung đỡ vững chắc để chịu toàn bộ tải trọng bê tông tươi. Đảm bảo các mối ghép kín khít, tránh rò rỉ vữa.
- Đổ Bê Tông: Thực hiện đổ bê tông theo đúng quy định về chiều cao rót, tốc độ đổ và phương pháp đầm để loại bỏ bọt khí, đảm bảo độ đặc chắc.
- Dưỡng Hộ và Tháo Dỡ: Chờ bê tông đạt cường độ tháo dỡ (thường là 70% cường độ thiết kế). Tháo dỡ ván khuôn theo trình tự ngược lại với lúc lắp dựng, cẩn thận tránh va đập.
- Bảo Dưỡng Sau Sử Dụng: Vệ sinh sạch vữa bê tông, kiểm tra và sửa chữa hư hỏng. Bôi dầu bảo quản hoặc lớp chống gỉ để chuẩn bị cho lần sử dụng tiếp theo.
Các Tiêu Chuẩn TCVN Áp Dụng Cho Ván Khuôn Thép
Việc tuân thủ các tiêu chuẩn quốc gia là bắt buộc trong sản xuất và thi công ván khuôn thép:
- TCVN 9342:2012: Tiêu chuẩn về công trình bê tông cốt thép toàn khối xây dựng bằng cốp pha trượt – Thi công và nghiệm thu.
- TCVN 4435:1995: Quy phạm thi công và nghiệm thu kết cấu bê tông và bê tông cốt thép toàn khối.
Liên Hệ Đơn Vị Gia Công Ván Khuôn Thép Chuyên Nghiệp
Để sở hữu những bộ ván khuôn thép chất lượng cao, đáp ứng mọi yêu cầu kỹ thuật của dự án, hãy liên hệ với các đơn vị gia công uy tín. Với kinh nghiệm và quy trình sản xuất chuyên nghiệp, gia công ván khuôn thép tại các nhà cung cấp hàng đầu sẽ mang lại sự hài lòng tối đa cho khách hàng, đảm bảo tiến độ, chất lượng và hiệu quả kinh tế.
