Việc bố trí thép đài móng cọc đóng vai trò then chốt, đảm bảo sự vững chắc và khả năng chịu lực của toàn bộ công trình. Hiểu rõ quy trình chuẩn, các nguyên tắc cốt lõi và những lưu ý quan trọng sẽ giúp bạn hạn chế tối đa sai sót, nâng cao chất lượng thi công và đảm bảo an toàn cho công trình về lâu dài. Bài viết này sẽ đi sâu vào phân tích các khía cạnh cần thiết, từ vai trò của thép, đặc điểm vật liệu, nguyên tắc thi công cho đến các lỗi thường gặp và cách khắc phục, mang đến cái nhìn toàn diện về công tác bố trí thép đài móng cọc.
1. Vai Trò Không Thể Thiếu Của Thép Trong Đài Móng
Thép đóng vai trò là bộ xương, cung cấp sức mạnh và độ bền cần thiết cho kết cấu đài móng. Công dụng chính của thép trong đài móng bao gồm việc chịu lực kéo, lực cắt, và tham gia chịu lực nén. Sự hiện diện của thép đảm bảo sự nguyên vẹn cấu trúc, giúp đài móng có thể gánh vác tải trọng nặng từ công trình phía trên dồn xuống một cách an toàn. Hơn nữa, thép còn là yếu tố kết nối quan trọng giữa các cọc và cột, phân tán đều tải trọng xuống nền đất. So với bê tông, thép sở hữu độ cứng vượt trội, giúp tăng cường độ vững chãi cho tổng thể móng, từ đó hạn chế các sự cố không mong muốn như biến dạng hay nứt vỡ trong suốt vòng đời sử dụng của công trình.
2. Yêu Cầu Kỹ Thuật Đối Với Thép Trong Đài Móng Cọc
Việc lựa chọn và sử dụng đúng loại thép với các đặc tính kỹ thuật phù hợp là yếu tố tiên quyết cho sự thành công của công trình.
2.1. Các Loại Thép Phổ Biến Trong Đài Móng
Trong cấu tạo đài móng cọc, có nhiều loại thép được sử dụng với các chức năng riêng biệt:
- Thép Chủ (Thép Chịu Lực Chính): Đây là những thanh thép có đường kính lớn, chịu trách nhiệm chính trong việc tiếp nhận và truyền tải lực, được bố trí theo phương chịu lực chính của đài móng.
- Thép Đai: Được uốn cong thành hình tròn hoặc chữ nhật, thép đai bao quanh thép chủ, có tác dụng cố định vị trí của thép chủ, chịu lực cắt mạnh và ngăn ngừa tình trạng nứt vỡ cho móng.
- Thép Phân Bố (Thép Cấu Tạo): Loại thép này giúp phân tán đều lực tác dụng lên bề mặt đài móng, đồng thời liên kết các thanh thép chủ lại với nhau. Chúng thường được đặt vuông góc với thép chủ và có đường kính nhỏ hơn.
- Thép Chờ: Là các đoạn thép được để chừa lại sau khi đổ bê tông, với mục đích liên kết đài móng với các bộ phận kết cấu khác của công trình như cột, dầm hay tường.
- Thép Phụ: Được bổ sung vào đài móng để gia tăng thêm khả năng chịu lực và độ bền tổng thể cho kết cấu.
2.2. Tiêu Chuẩn Kỹ Thuật Cần Đáp Ứng
Để đảm bảo an toàn và độ bền tối ưu, thép sử dụng trong thi công đài móng cọc phải tuân thủ các yêu cầu kỹ thuật khắt khe về:
- Cường Độ Chịu Lực: Thép phải có cường độ đủ lớn để chịu được tải trọng thiết kế mà không bị biến dạng vĩnh viễn. Việc lựa chọn mã thép với độ cứng phù hợp là vô cùng quan trọng.
- Giới Hạn Chảy: Đây là mức ứng suất lớn nhất mà thép có thể chịu đựng mà không bị biến dạng sau khi loại bỏ tải trọng. Việc đảm bảo giới hạn chảy giúp hạn chế sự phá hoại đột ngột.
- Độ Giãn Dài: Khả năng của thép có thể kéo dài ra khi chịu lực kéo mà không bị đứt gãy, giúp công trình có thể chống chịu tốt hơn trước các tác động bất ngờ.
- Thành Phần Hóa Học: Hàm lượng các nguyên tố như cacbon, lưu huỳnh, phốt pho và các chất khác phải nằm trong giới hạn cho phép theo quy định.
- Kích Thước và Hình Dạng: Đường kính, chiều dài và hình dạng (gân, trơn) của thép phải tuân thủ đúng các tiêu chuẩn kỹ thuật hiện hành.
- Đặc Điểm Bề Mặt: Bề mặt thép phải sạch sẽ, không bị rỉ sét, dầu mỡ hay tạp chất, bởi những yếu tố này có thể ảnh hưởng tiêu cực đến độ bám dính với bê tông.
Tất cả các đặc điểm này đều được quy định chi tiết trong các tiêu chuẩn quốc gia uy tín như TCVN 1651:2018, TCVN 1651-1:2018, TCVN 1651-2:2018, TCVN 1651-3:2008, TCVN 4453:1995, và TCVN 9379:2012.
3. Các Nguyên Tắc Vàng Khi Bố Trí Thép Đài Móng Cọc
Việc tuân thủ các nguyên tắc sau đây sẽ đảm bảo cấu trúc thép được bố trí một cách khoa học và hiệu quả.
3.1. Yêu Cầu Chung Về Bố Trí
- Khả Năng Chịu Lực: Cách bố trí thép phải đảm bảo khả năng chịu tải trọng, mô men xoắn, lực cắt, lực kéo và đặc biệt là khả năng chống nứt vỡ cho đài móng.
- Lớp Bảo Vệ Bê Tông: Cần đảm bảo lớp bê tông bảo vệ cốt thép có độ dày tiêu chuẩn, giúp chống ăn mòn và các tác động tiêu cực từ môi trường.
- Gia Cường Đặc Biệt: Đối với các đài móng chịu tải trọng động hoặc có nguy cơ chịu ảnh hưởng của động đất, cần có các biện pháp gia cường phù hợp, có thể bao gồm việc sử dụng cốt thép cường độ cao hoặc tăng cường thép đai để đảm bảo sự ổn định tuyệt đối.
3.2. Nguyên Tắc Bố Trí Cụ Thể
- Thép Chủ:
- Cốt thép chủ phải được bố trí vuông góc với nhau theo hai phương để đảm bảo khả năng chịu lực đa hướng.
- Diện tích tiết diện của thép chủ không được nhỏ hơn 0.3% diện tích tiết diện bê tông.
- Khoảng cách giữa các thanh thép chủ phải tuân thủ chặt chẽ theo bản vẽ thiết kế và thường không vượt quá 200mm.
- Đường kính tối thiểu của thép chủ không được nhỏ hơn 10mm.
- Thép Đai:
- Thép đai cần được sắp xếp tại những vị trí có lực cắt lớn nhất.
- Khoảng cách giữa các thanh thép đai thường không vượt quá 300mm, tùy thuộc vào chiều cao và tải trọng tác dụng lên đài móng.
- Thép Phân Bố:
- Loại thép này được bố trí vuông góc với thép chủ.
- Khoảng cách giữa các thanh thép phân bố không vượt quá 300mm hoặc gấp 1.5 lần chiều dày của móng.
- Thép Chống Xuyên:
- Thường được bố trí theo hình dạng “ghế” hoặc “bàn đạp”, uốn cong và ôm lấy các thanh thép chịu lực chính.
- Khoảng cách và vị trí cụ thể phải tuân thủ tuyệt đối theo bản vẽ thiết kế.
- Thép Viền Mép Đài:
- Có vai trò gia cường cho các cạnh và góc của đài móng, ngăn chặn hiện tượng bê tông bị bong tróc.
- Thép cần được bố trí ở vị trí thích hợp, đảm bảo liên kết chặt chẽ với thép chịu lực chính và có đủ chiều dài neo vào trung tâm đài, giúp truyền lực kéo từ cạnh đài vào trong một cách hiệu quả.
4. Quy Trình Thi Công Bố Trí Thép Đài Móng Cọc Chuẩn Kỹ Thuật
Một quy trình thi công bài bản sẽ giúp tối ưu hóa hiệu quả công việc và đảm bảo chất lượng công trình.
4.1. Chuẩn Bị Vật Tư và Dụng Cụ
Công tác chuẩn bị bao gồm:
- Thép: Đảm bảo tất cả vật liệu thép đều đạt chất lượng, đúng kích thước, chủng loại theo bản vẽ thiết kế và tiêu chuẩn TCVN. Loại bỏ ngay những thanh thép bị biến dạng hoặc cong vênh.
- Vật tư và Dụng Cụ: Chuẩn bị đầy đủ máy uốn thép, máy cắt, dây buộc thép, búa, và các dụng cụ cần thiết khác.
- Trang Bị Bảo Hộ Lao Động: Kính bảo hộ, mũ bảo hiểm, găng tay là bắt buộc để đảm bảo an toàn cho người lao động.
4.2. Gia Công Thép
Các bước gia công thép bao gồm:
- Sửa Thẳng: Sử dụng tời hoặc búa để nắn thẳng các thanh thép bị cong, vênh.
- Đánh Gỉ: Làm sạch bề mặt thép bằng giấy nhám hoặc chà sát với cát để loại bỏ gỉ sét, tăng cường độ bám dính với bê tông.
- Cắt và Uốn Thép: Thực hiện cắt và uốn thép theo đúng kích thước, hình dạng quy định trong bản vẽ thiết kế bằng các dụng cụ chuyên dụng.
- Nối Thép: Liên kết các thanh thép đã qua xử lý bằng phương pháp hàn hoặc buộc dây để tạo thành lưới thép đáy và khung thép cho đài móng.

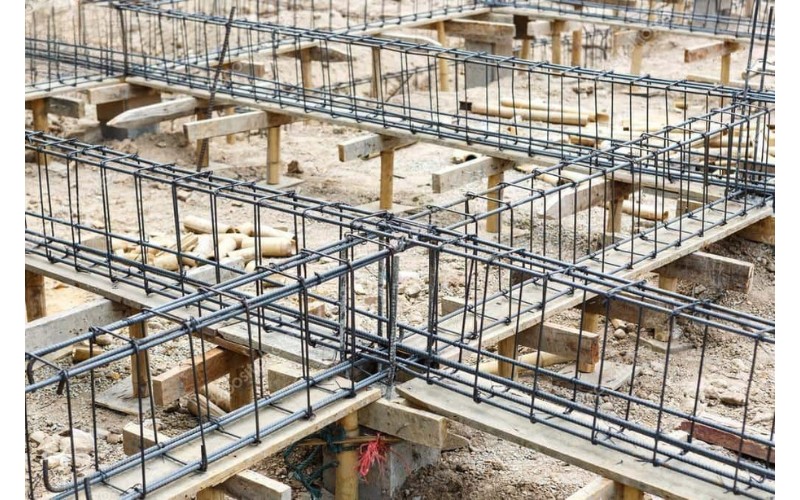

4.3. Lắp Đặt Cốt Thép và Đổ Bê Tông
Đây là giai đoạn cuối cùng, yêu cầu sự chính xác cao:
- Lắp Lưới Thép Đáy: Đặt lưới thép đáy vào đúng vị trí thiết kế.
- Lắp Thép Đứng: Tiếp tục lắp đặt các thanh thép đứng để tạo khung cho đài móng.
- Lắp Thép Phụ: Bổ sung các thanh thép phụ nhằm tăng cường độ bền và khả năng chịu lực cho móng.
- Lắp Ván Khuôn: Tiến hành lắp đặt ván khuôn xung quanh khung thép đã hoàn thiện.
- Đổ Bê Tông: Đổ bê tông vào khuôn một cách đều đặn, đảm bảo vật liệu được nén chặt vừa đủ để lấp đầy mọi khoảng trống, tạo nên một khối đài móng vững chắc.
5. Những Lỗi Thường Gặp và Giải Pháp Khắc Phục
Việc nhận diện sớm các sai sót và áp dụng giải pháp phù hợp là cực kỳ quan trọng.
| Lỗi Thường Gặp | Tác Hại Tiềm Ẩn | Giải Pháp Khắc Phục |
|---|---|---|
| Sai Lệch Vị Trí hoặc Khoảng Cách | Phân bố lực không đều, giảm khả năng chịu tải của móng. | Tuân thủ chặt chẽ bản vẽ, sử dụng thiết bị định vị chính xác, giám sát thi công chặt chẽ. |
| Thiếu hoặc Thừa Cốt Thép | Lãng phí vật liệu, ảnh hưởng đến khả năng chịu lực, gây biến dạng. | Tính toán chính xác khối lượng thép, kiểm tra số lượng/kích thước trước khi bố trí, đảm bảo thi công theo đúng bản thiết kế. |
| Liên Kết Thép Không Đảm Bảo | Giảm khả năng chịu lực của khung thép, gây nứt vỡ hoặc biến dạng. | Thực hiện hàn hoặc buộc nối đúng kỹ thuật, kiểm tra chất lượng mối nối trước khi đổ bê tông. |
| Thép Bị Biến Dạng | Nền móng yếu, không chịu được tải trọng công trình. | Sử dụng thép chất lượng, kiểm tra trước thi công, có biện pháp bảo vệ khi vận chuyển/cất giữ, sửa chữa hoặc thay thế thép không đạt yêu cầu. |
Công tác bố trí thép đài móng cọc là một bước quyết định trực tiếp đến tuổi thọ và chất lượng tổng thể của công trình. Do đó, các đơn vị thi công cần tuyệt đối tuân thủ quy trình kỹ thuật, lựa chọn vật liệu đạt chuẩn và tăng cường công tác giám sát để hạn chế tối đa mọi rủi ro có thể xảy ra.
Ngày Cập Nhật 31/12/2025 by Minh Anh
