Việc hoàn thiện bản vẽ thiết kế mái nhà xưởng và tổng thể kết cấu là nền tảng cốt lõi quyết định 15-20 năm tuổi thọ công trình. Trong bối cảnh công nghiệp nặng chuyển dịch sang hướng bền vững, sự chính xác về thông kỹ thuật, tiêu chuẩn Việt Nam (TCVN) và vật liệu thép ống đúc cao cấp trở thành ưu tiên hàng đầu. Bài viết này phân tích sâu các quy chuẩn kỹ thuật mới nhất, giúp chủ đầu tư tối ưu công năng và ngân sách xây dựng.

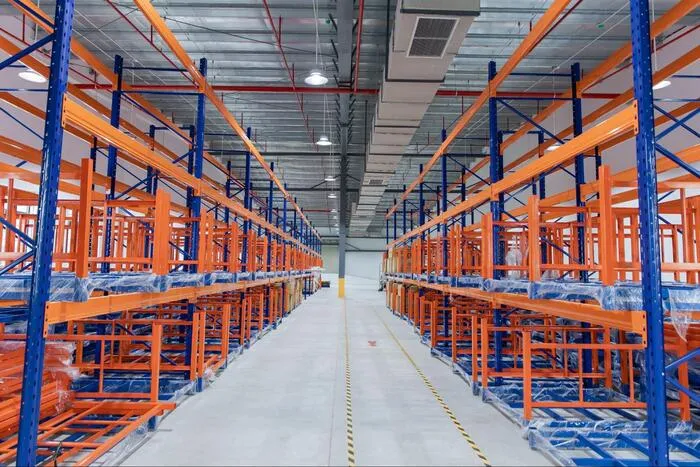

Nắm vững thiết kế nhà xưởng công nghiệp là bước đệm đầu, đảm bảo nhà xưởng hoạt động đúng công năng và nhu cầu của nhà đầu tưNâng cao năng lực cạnh tranh thông qua bản thiết kế nhà xưởng quy chuẩn, đảm bảo tính đồng bộ giữa công năng và kết cấu chịu lực.
Quy chuẩn kỹ thuật về nền và móng nhà xưởng chuyên dụng
Nền móng là “trái tim” của công trình, chịu toàn bộ tải trọng tĩnh của thiết bị và tải trọng động của xe vận tải. Theo TCVN 2737:1995 (vẫn là tham chiếu gốc cho tải trọng và tác động), thiết kế nền cần phân lớp địa chất cực kỳ chi tiết.
Thiết kế hệ thống nền chịu tải cao
Đối với các nhà xưởng sử dụng máy móc rung chấn mạnh (máy dập, máy nén), nền bê tông cốt thép phải được tách độc lập với hệ khung xương để tránh hiện tượng cộng hưởng gây nứt gãy. 2026 chứng kiến sự ưu tiên cho nền bê tông mài tăng cứng (Hardener) hoặc màng chống thấm liên kết hóa học.
- Độ dày lớp lót: Tối thiểu 0.1m bằng bê tông đá 4×6 hoặc bê tông nghèo.
- Mạch ngừng: Phải được tính toán tại các điểm chịu lực yếu, sử dụng bitum hoặc băng cản nước Sika.
- Độ chênh lệch: Mặt nền phải cao hơn mặt móng từ 0.15m (với cột bê tông) đến 0.2m (với cột khung thép tiền chế).
Giải pháp kết cấu móng bền vững
Móng đơn, móng băng hay móng cọc được lựa chọn dựa trên chỉ số SPS (Standard Penetration Test) của đất. Kinh nghiệm thực tế tại Thép Đại Phát Lộc cho thấy, đối với các khu vực đất yếu như ven sông, việc sử dụng cọc bê tông ly tâm kết hợp đài móng dày 1.2m trở lên là phương án an toàn nhất cho các kho thép ống đúc nặng.

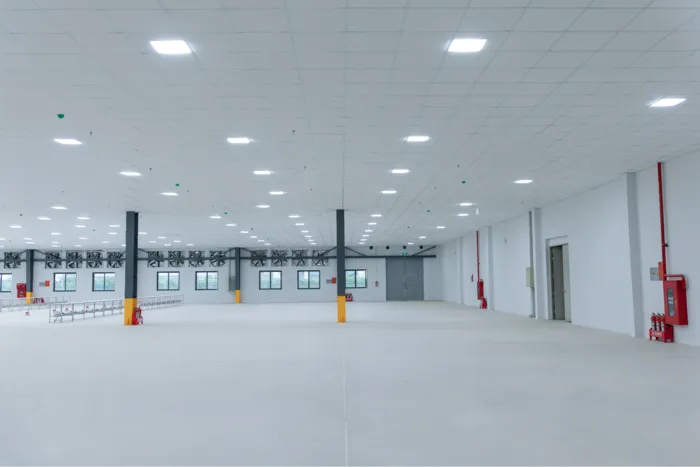

Lớp nền nhà xưởng vững chắc đóng vai trò quan trọng cho việc hoạt động sản xuất diễn ra hiệu quả, không bị sai lệchPhân tích địa chất kỹ lưỡng giúp ngăn ngừa hiện tượng lún không đều, bảo vệ hệ thống dây chuyền sản xuất tự động bên trên.
Tối ưu hóa thiết kế mái nhà xưởng và thông gió tự nhiên
Trọng tâm của mỗi công trình công nghiệp hiện đại nằm ở phương án thiết kế mái nhà xưởng, nơi chịu tác động nhiệt trực tiếp và rủi ro thấm dột.
Tiêu chuẩn độ dốc và vật liệu bao che
Độ dốc mái không chỉ ảnh hưởng đến khả năng thoát nước mà còn liên quan đến tải trọng gió. Với khí hậu nhiệt đới tại Việt Nam, bản vẽ thiết kế mái nhà xưởng cần tuân thủ các chỉ số sau:
- Mái tôn (Tôn kẽm/Lạnh): Độ dốc từ 15% – 20%. Ưu tiên tôn 3 lớp (Tôn – PU – Giấy bạc) để chống nóng 2026.
- Mái bê tông cốt thép: Độ dốc 5% – 8%, bắt buộc có lớp màng chống thấm khò nóng và khe nhiệt mỗi 24m chiều dọc.
- Tấm lợp nhựa thông minh: Chỉ sử dụng cho các vị trí cần lấy sáng cục bộ, diện tích không quá 10% tổng bề mặt mái.
Hệ thống cửa mái và thoát nước
Việc bố trí cửa mái (Monitor) giúp đối lưu không khí mà không tiêu tốn điện năng. Trong thiết kế mái nhà xưởng hiện đại, cửa mái nên đặt lùi ít nhất 1 bước cột từ đầu hồi. Nếu nhà xưởng phát sinh lượng nhiệt lớn từ lò nung hoặc máy nung thép, cửa mái phải được thiết kế dạng nan chớp góc 45 độ để ngăn mưa tạt nhưng vẫn tối đa hóa lưu lượng gió ra.

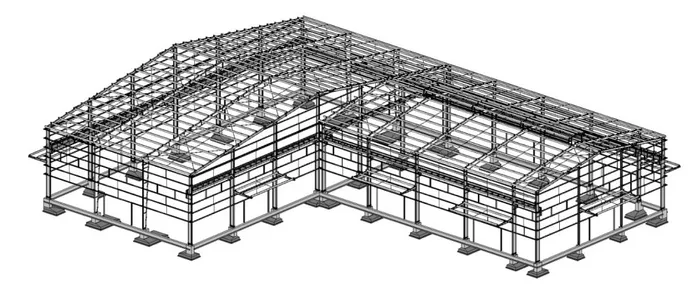

Tùy thuộc vào địa hình, địa chất và điều kiện tự nhiên mà kiến trúc sư sẽ lựa chọn loại móng cho phù hợp, đảm bảo móng được thiết kế chất lượng, đủ nâng đỡ cho nhà xưởng bên trênSự đồng bộ giữa móng và mái tạo nên hệ khung chịu lực ổn định, giảm thiểu biến dạng dưới áp lực gió bão.
Kết cấu tường bao và vách ngăn linh hoạt
Tường nhà xưởng năm 2026 không còn thuần túy là gạch xây. Xu hướng sử dụng Panel EPS hoặc Panel Rockwool chống cháy đang chiếm ưu thế nhờ khả năng lắp lắp ghép cực nhanh và cách nhiệt tuyệt đối.
- Chân tường: Bắt buộc xây gạch đặc cao ít nhất 0.5m – 1.2m để chống ẩm và chống va đập từ xe nâng.
- Vách ngăn: Nên ưu tiên loại vách di động hoặc khung thép nhẹ để dễ dàng tái cấu trúc phân xưởng khi doanh nghiệp mở rộng quy mô sản xuất.
- Chống thấm: Lớp vữa xi măng chân tường phải đạt mác 75, độ dày tối thiểu 20cm tại cao độ nền nhà.

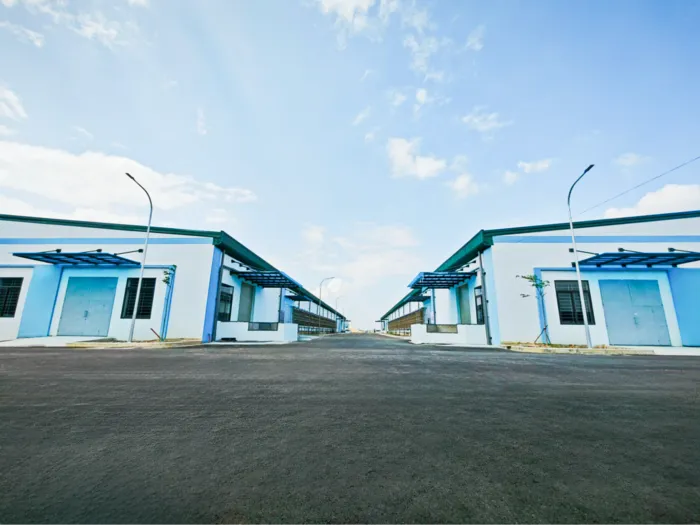

Thiết kế mái nhà xưởng phải đảm bảo các yêu cầu về độ dốc mái, lắp đặt cửa mái, lắp đặt cửa kính, đảm bảo cho nhà xưởng hoạt động đúng với công năng và điều kiện môi trườngTối ưu hóa góc chiếu và độ dốc trong thiết kế mái giúp giảm tải trọng tĩnh, đồng thời tăng cường hiệu quả sử dụng năng lượng tự nhiên.
Hệ thống cơ điện và an toàn phòng cháy chữa cháy 2026
An toàn là Trust (niềm tin) cao nhất trong E-E-A-T. Một lỗi nhỏ trong thiết kế điện hoặc PCCC có thể dẫn đến thiệt hại toàn bộ tài sản.
- Hệ thống PCCC: Thiết kế phải được thẩm duyệt theo Nghị định 136/2020/NĐ-CP và các văn bản cập nhật 2026. Ưu tiên hệ thống chữa cháy tự động Sprinkler kết hợp đầu báo khói tia chiếu cho không gian rộng.
- Thiết kế chống sét: Bắt buộc sử dụng kim thu sét tia tiên đạo (ESE) để mở rộng bán kính bảo vệ cho toàn bộ vùng thiết kế mái nhà xưởng.
- Chiếu sáng: Kết hợp đèn LED Highbay và ánh sáng tự nhiên qua tôn lấy sáng mặt đứng. Chỉ số hoàn màu (CRI) phải đạt trên 80 tại các khu vực kiểm tra sản phẩm.
Thiết kế tường và vách ngăn nhà xưởng công nghiệp đều phải phù hợp với loại nhà xưởng và mục đích sử dụng để đảm bảo nhà xưởng được hoạt động tối ưu nhấtLựa chọn vật liệu tường bao ngăn chặn sự lan truyền của âm thanh và nhiệt độ, cải thiện môi trường làm việc trực tiếp cho công nhân.
Quy trình thực thi bản vẽ thiết kế công nghiệp chuẩn 3 bước
Để chuyển từ ý tưởng sang một công trình thực tế, kiến trúc sư và kỹ sư kết cấu thường tuân thủ lộ trình nghiêm ngặt sau:
Bước 1: Khảo sát địa kỹ thuật và lập phương án sơ bộ
Không chỉ dừng lại ở việc đo đạc diện tích, bước này cần phân tích khả năng kết nối hạ tầng giao thông và nguồn điện sản xuất. Kỹ sư sẽ đưa ra phương án kết cấu móng sau khi có kết quả khoan thăm dò địa chất, đảm bảo tính kinh tế – kỹ thuật cao nhất.
Bước 2: Thiết kế bản vẽ cơ sở và phối cảnh 3D
Bản vẽ cơ sở cung cấp cái nhìn tổng thể về mặt bằng quy hoạch, hệ thống đường nội bộ và phân chia các khu vực chức năng. Việc sử dụng công nghệ BIM (Building Information Modeling) 2026 giúp chủ đầu tư phát hiện các xung đột giữa đường ống PCCC, thông gió và kèo thép mái ngay trên không gian ảo.
Bước 3: Hoàn thiện hồ sơ kỹ thuật thi công
Đây là giai đoạn chi tiết hóa mọi kích thước kèo thép, bản mã, bulong liên kết và bảng dự toán khối lượng vật tư. Toàn bộ thông số về thiết kế mái nhà xưởng được niêm yết rõ ràng để phục vụ công tác lập hồ sơ xin phép xây dựng nhà xưởng, giám sát xây dựng và nghiệm thu sau này.

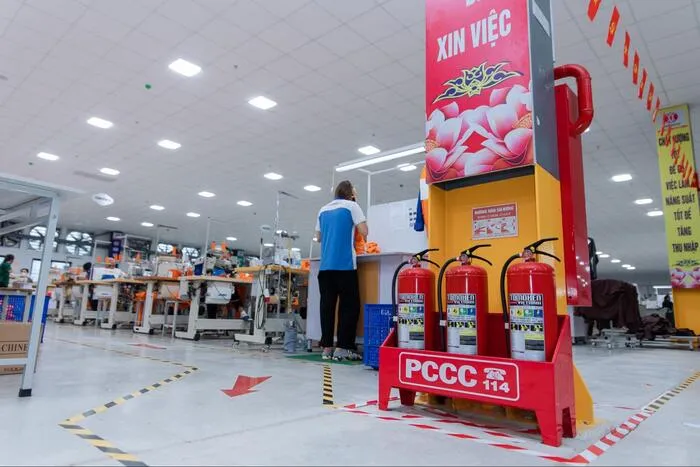

Thiết kế cửa đi và cửa sổ cũng rất quan trọng để đảm bảo nhà xưởng được hoạt động và vận hành đủ an toàn và chất lượngBản vẽ thiết kế chi tiết là “kim chỉ nam” cho đội ngũ thi công, đảm bảo mọi chi tiết từ cửa đi đến hệ thống thoát nước mái đều khớp 100%.
Các mẫu nhà xưởng công nghiệp tiêu biểu 2026
Tùy vào đặc thù ngành nghề (sản xuất thép, may mặc, linh kiện điện tử), chủ đầu tư có thể lựa chọn một trong các mô hình dưới đây:
Nhà xưởng thép tiền chế linh hoạt
Sử dụng khung thép SS400 hoặc Q345, toàn bộ cấu kiện được gia công tại nhà máy và lắp ghép bằng bulong cường độ cao. Đây là mẫu nhà xưởng có tốc độ thi công nhanh nhất và dễ dàng di dời, nâng cấp.
Nhà xưởng cao tầng tối ưu quỹ đất
Phù hợp cho các khu công nghiệp gần đô thị hoặc ngành hàng nhẹ như giày da, điện tử. Nhà xưởng 2-3 tầng sử dụng sàn Deck đổ bê tông giúp nhân đôi diện tích sản xuất trên cùng một đơn vị mặt bằng.
Nhà xưởng kết hợp văn phòng hiện đại
Mô hình văn phòng đặt tại tầng lửng hoặc mặt trước nhà xưởng giúp ban quản lý giám sát trực tiếp quy trình sản xuất, tiết kiệm thời gian di chuyển và tối ưu hóa chi phí vận hành hệ thống điện mạng dùng chung.
Khảo sát thực tếCông tác khảo sát hiện trường cung cấp dữ liệu đầu vào chuẩn xác cho quá trình tính toán tải trọng móng và thoát nước mái.
Lưu ý về vật liệu thép trong xây dựng nhà xưởng
Chất lượng thép ảnh hưởng trực tiếp đến độ an toàn của hệ kèo mái. Đối với các khẩu độ lớn trên 30m, việc sử dụng thép ống đúc nhập khẩu làm thanh giằng và xà gồ giúp tăng cường khả năng chịu xoắn và chịu lực uốn cho toàn bộ hệ thống.
- Lớp sơn bảo vệ: Bắt buộc sơn chống rỉ 2 lớp hoặc mạ kẽm nhúng nóng đối với nhà xưởng tại vùng ven biển.
- Liên kết bulong: Kiểm tra lực xiết đạt tiêu chuẩn kỹ thuật thiết kế để tránh hiện tượng nhả liên kết dưới tác động của rung động máy móc.

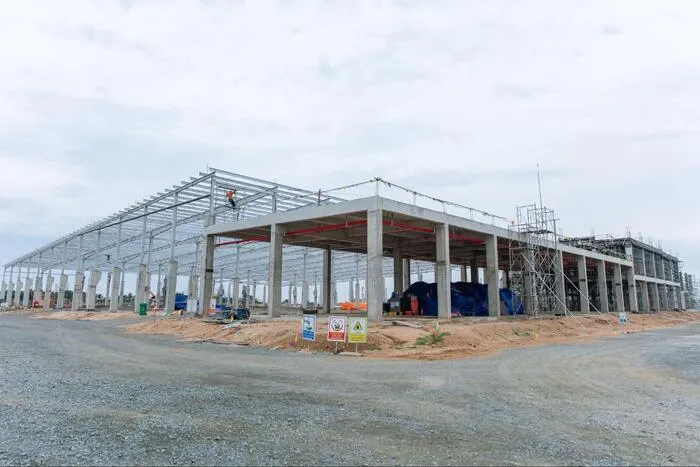

Thiết kế chi tiết và xin cấp các giấy phép xây dựngHồ sơ pháp lý hoàn chỉnh kết hợp với bản vẽ kỹ thuật chi tiết giúp quá trình hoàn công dự án diễn ra thuận lợi.
Việc áp dụng các tiêu chuẩn mới nhất vào bản vẽ thiết kế mái nhà xưởng và kết cấu thép không chỉ giúp doanh nghiệp bảo vệ tài sản mà còn tạo ra môi trường làm việc an toàn, chuyên nghiệp. Với hơn 10 năm kinh nghiệm cung ứng vật liệu thép xây dựng, Công Ty TNHH Thép Đại Phát Lộc luôn đồng hành cùng các đơn vị tư vấn thiết kế để mang đến những giải pháp vật liệu tối ưu cho mọi công trình nhà xưởng công nghiệp 2026.

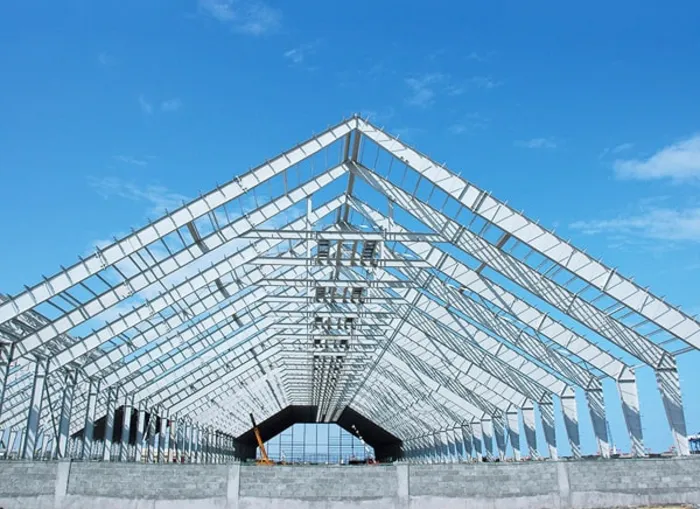

Nhà xưởng thép tiền chếKhung thép tiền chế phối hợp với mái tôn chồng lớp là giải pháp được ưa chuộng nhất nhờ tính kinh tế và khả năng tùy biến cao.
Nhà xưởng bê tông cốt thépNhà xưởng bê tông cốt thép truyền thống vẫn giữ vị thế trong các ngành sản xuất có yêu cầu khắt khe về chống cháy và độ đầm đặc kết cấu.

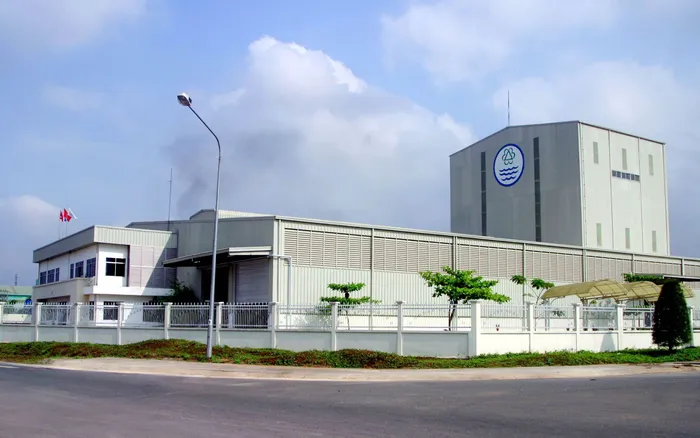

Loại hình nhà xưởng nhiều tầngNhà xưởng cao tầng là lời giải cho bài toán quỹ đất hạn hẹp tại các khu công nghiệp trọng điểm hiện nay.

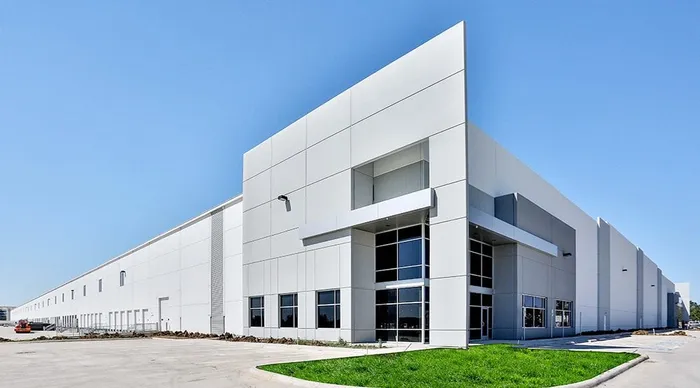

Mô hình nhà xưởng kết hợp văn phòngSự tích hợp văn phòng và phân xưởng giúp dòng thông tin nội bộ luân chuyển nhanh, tăng hiệu quả điều hành sản xuất.
Một bộ hồ sơ thiết kế mái nhà xưởng chuẩn mực, đi kèm bản vẽ CAD nhà xưởng công nghiệp chi tiết, là tài sản giá trị nhất khởi đầu cho mọi dự án công nghiệp thành công. Từ việc chọn thép ống đúc chất lượng đến bố trí hệ thống thông gió, mỗi chi tiết nhỏ đều đóng góp vào sự phát triển bền vững của doanh nghiệp trong tương lai.
