Hiểu Đúng Bản Chất Dung Sai Trong Thiết Kế Cơ Khí Hiện Đại
Dung sai không đơn thuần là một con số cho phép sai phạm, mà là công cụ để đảm bảo tính lắp lẫn giữa các chi tiết. Khi thiết kế, người kỹ sư phải tính toán sao cho kích thước danh nghĩa phối hợp hài hòa với các sai lệch giới hạn để tránh lãng phí vật liệu hoặc gây kẹt cứng khi lắp ráp. Tra cứu bảng tra dung sai lắp ghép pdf định kỳ giúp giảm thiểu rủi ro sản xuất hàng loạt bị lỗi.
Dung sai là phạm vi cho phép của sai số, được xác định bằng hiệu số giữa kích thước giới hạn lớn nhất và kích thước giới hạn nhỏ nhất. Trong thực tế, không có máy móc nào có thể chế tạo một chi tiết đạt kích thước tuyệt đối 100%. Do đó, việc xác định một khoảng biến thiên an toàn là bắt buộc. Khi sử dụng tài liệu bảng tra dung sai lắp ghép pdf, bạn đang tiếp cận với hệ thống quy chuẩn quốc tế, giúp sản phẩm đầu ra đạt độ đồng nhất cao nhất.
Khái niệm về kích thước giới hạn và sai lệch trong sản xuất
Kích thước giới hạn trên và dưới là hai mốc biên mà kích thước thực tế của chi tiết sau khi gia công phải nằm trong đó. Giá trị này thường được ký hiệu là ES (cho lỗ) và es (cho trục) đối với sai lệch trên, EI và ei đối với sai lệch dưới. Sự chênh lệch giữa các chỉ số này tạo ra miền dung sai. Trong các dự án tại Thép Đại Phát Lộc, việc kiểm soát miền dung sai này giúp đảm bảo các khớp nối ống thép nhập khẩu luôn khít và chịu lực tốt nhất. Chuyên gia thường ưu tiên sử dụng bảng tra dung sai lắp ghép pdf để đối chiếu nhanh các trị số này trên bản vẽ kỹ thuật.
Phân Loại Các Hệ Thống Lắp Ghép Theo Tiêu Chuẩn JIS B 0401
Tiêu chuẩn công nghiệp Nhật Bản (JIS) là hệ thống được áp dụng rộng rãi nhất tại các nhà máy cơ khí Việt Nam. Việc lựa chọn lắp ghép theo hệ lỗ hay hệ trục tùy thuộc vào tính kinh tế và công nghệ hiện có của doanh nghiệp. Thông thường, hệ lỗ (H) được ưu tiên vì việc gia công lỗ chính xác khó và tốn kém hơn so với gia công trục, nên người ta cố định kích thước lỗ và thay đổi kích thước trục để đạt kiểu lắp mong muốn.
Hình minh há»aMinh họa thao tác đo đạc kiểm tra kích thước chi tiết sau gia công để đối chiếu dung sai
Đặc điểm hệ thống lỗ và hệ thống trục trong lắp ráp
Trong hệ thống lỗ, sai lệch giới hạn dưới của lỗ cơ bản luôn bằng 0 (ký hiệu H). Ngược lại, trong hệ thống trục, sai lệch giới hạn trên của trục cơ bản bằng 0 (ký hiệu h). Việc nắm vững quy tắc này giúp người thợ đọc hiểu các ký hiệu trên bảng tra dung sai lắp ghép pdf một cách tự động, tránh nhầm lẫn giữa miền dung sai dương và âm. Điều này cực kỳ quan trọng khi xử lý các loại thép hình hoặc ống thép siêu dày, nơi mà sai số chỉ cần lệch vài micron cũng có thể gây hỏng cả hệ thống thủy lực.
Tra Cứu Dung Sai Lỗ Cho Các Miền Dung Sai Phổ Biến
Miền dung sai cho lỗ được ký hiệu bằng các chữ cái in hoa (E, F, G, H, Js, K, M, N, P, R). Tùy vào mục đích sử dụng, chúng ta sẽ chọn miền phù hợp để tạo ra độ hở hoặc độ dôi cần thiết. Ví dụ, miền H thường được dùng cho các khớp nối máy thông dụng, trong khi các miền từ P đến R thường dùng cho lắp chặt, đòi hỏi lực ép lớn khi lắp ráp.

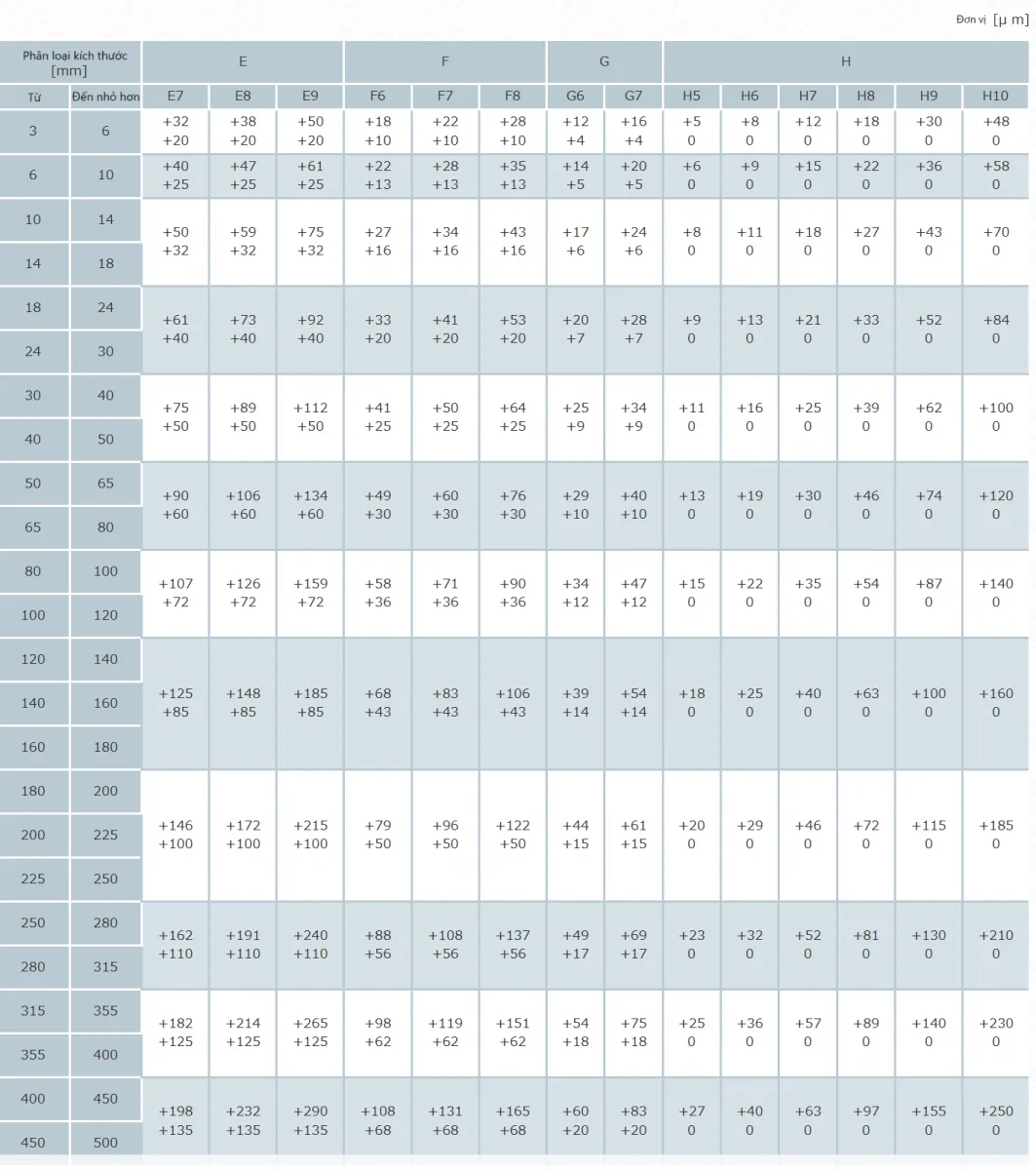

Dung sai lắp ghép lá»— miá»n E7~H10Bảng thông số chi tiết cho miền dung sai lỗ từ E7 đến H10 theo kích thước danh nghĩa
Các trị số trong bảng tra dung sai lắp ghép pdf trên cho thấy khi kích thước danh nghĩa tăng lên, trị số dung sai cũng tăng tương ứng để phù hợp với khả năng đo lường và chế tạo. Đối với các kỹ sư cơ khí, việc sử dụng miền H7 là lựa chọn “vàng” bởi nó cân bằng tốt giữa chi phí gia công và độ chính xác chức năng. Đây là kiến thức nền tảng có trong mọi bộ bảng tra dung sai lắp ghép pdf chuyên nghiệp hiện nay.

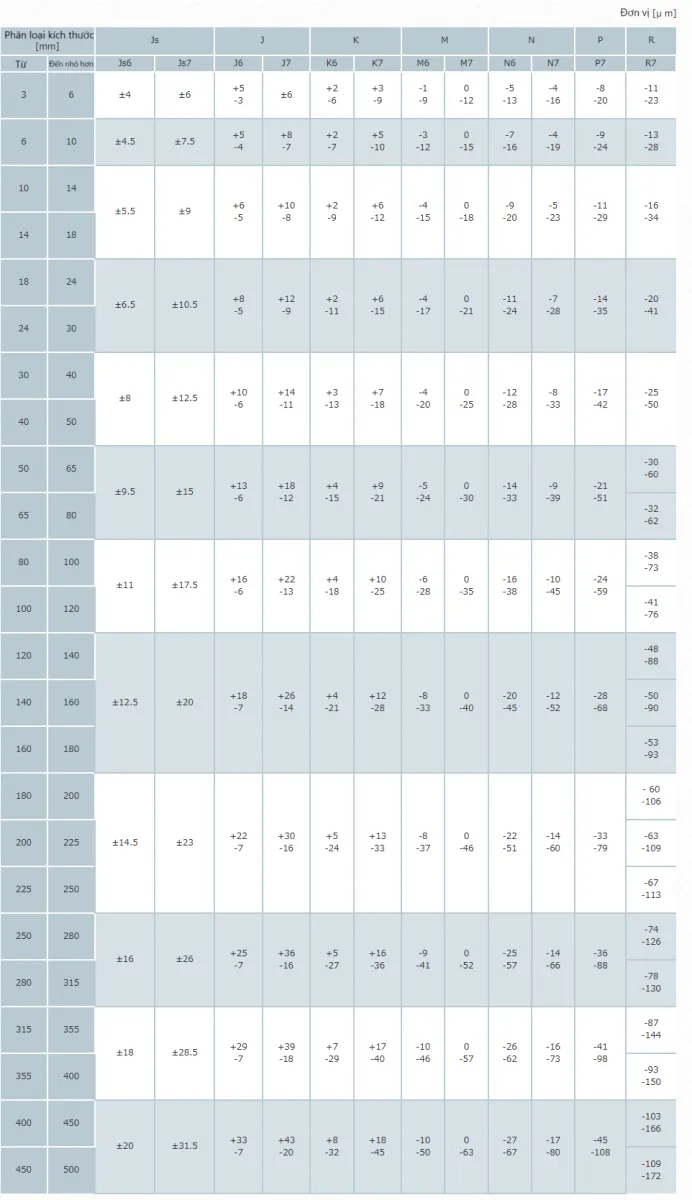

Dung sai lắp ghép lá»— miá»n Js6~R7Dữ liệu miền dung sai lỗ Js6 đến R7 áp dụng cho các kiểu lắp ghép trung gian và lắp chặt
Khi chuyển sang các miền như Js6 hay R7, chúng ta bắt đầu bước vào thế giới của lắp trung gian và lắp có độ dôi. Tại đây, kích thước thực của lỗ có thể nhỏ hơn kích thước danh nghĩa. Bạn nên tải bản bảng tra dung sai lắp ghép pdf để có đủ các giá trị cho dải kích thước từ 1mm đến hơn 500mm, phục vụ cho cả chế tạo linh kiện nhỏ lẫn kết cấu thép nặng.
Cách Xác Định Dung Sai Trục Theo Tiêu Chuẩn Quốc Tế
Đối với phần trục, các ký hiệu chữ cái thường (d, e, f, g, h, js, k, m, n, p, r) được sử dụng. Mỗi chữ cái đại diện cho một vị trí của miền dung sai so với đường 0. Để đạt được cấp chính xác IT mong muốn, người thợ cần tuân thủ nghiêm ngặt các giá trị này. Ví dụ, để có một lắp trung gian hoàn hảo trên trục vận hành máy tiện, miền js thường là lựa chọn ưu tiên.

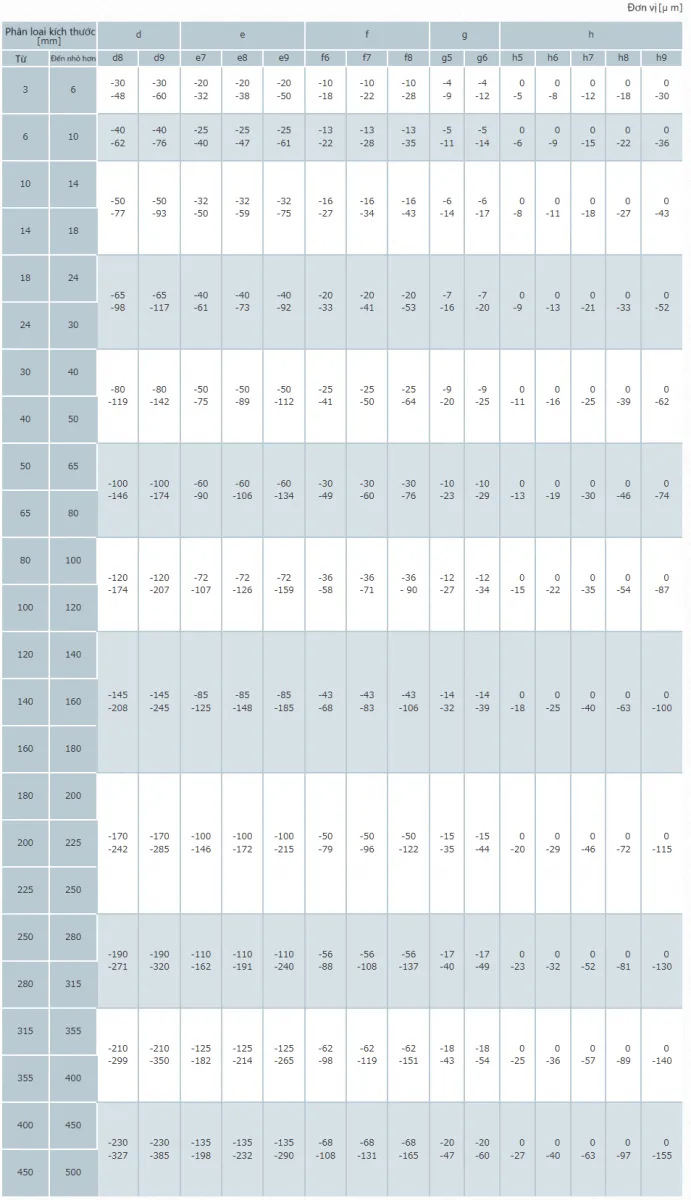

Dung sai lắp ghép trục miá»n d8~h9Số liệu tra cứu dung sai trục miền d8 đến h9 phục vụ thiết kế các khớp nối có độ hở lớn
Trục có miền dung sai h (đặc biệt là h6, h7, h8, h9) xuất hiện rất nhiều trong các tài liệu bảng tra dung sai lắp ghép pdf. Tại Thép Đại Phát Lộc, khi cung cấp các loại thép trục chuyên dụng, chúng tôi luôn khuyến nghị khách hàng kiểm tra kỹ sai lệch giới hạn để đảm bảo trục lọt khớp hoàn hảo vào ổ bi hoặc bạc lót. Việc này giúp kéo dài tuổi thọ thiết bị và giảm rung chấn khi vận hành ở tốc độ cao.

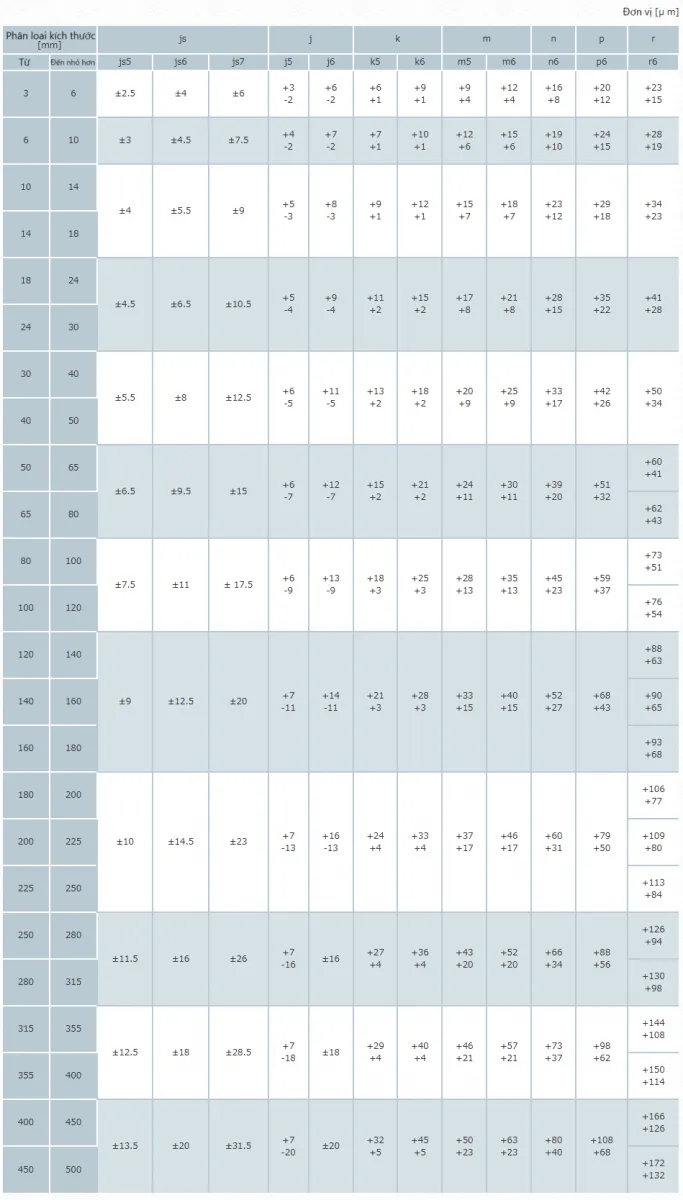

Dung sai lắp ghép trục miá»n js8~r9Chi tiết các thông số cho miền dung sai trục js8 đến r9 dùng trong lắp ghép cố định
Sử dụng bảng tra dung sai lắp ghép pdf cho các miền từ js8 đến r9 đòi hỏi sự tính toán về ứng suất vật liệu. Khi lắp chặt (miền p, r), vật liệu sẽ bị biến dạng đàn hồi để tạo lực bám, do đó cần xem xét cả hệ số giãn nở nhiệt của thép. Đây là điểm mà các kỹ sư giàu kinh nghiệm thực tế thường lưu ý trong quá trình tư vấn giải pháp vật liệu cho khách hàng.
Tối Ưu Hóa Quy Trình Sản Xuất Nhờ Phân Tích Lắp Ghép
Việc chọn sai kiểu lắp là nguyên nhân hàng đầu dẫn đến kẹt máy hoặc lỏng khớp nối sau một thời gian ngắn vận hành. Bằng cách sử dụng bảng tra dung sai lắp ghép pdf, doanh nghiệp có thể tiêu chuẩn hóa bộ thông số cho toàn bộ dây chuyền sản xuất. Điều này đặc biệt có lợi trong bối cảnh công nghiệp 2026, nơi tự động hóa yêu cầu độ chính xác lặp lại cực cao.
Các kiểu lắp ghép phổ biến: Lỏng, Trung gian, Chặt
- Lắp lỏng (Clearance Fit): Luôn có độ hở giữa lỗ và trục. Dùng cho các bộ phận cần chuyển động tương đối như trục quay trong bạc lót.
- Lắp chặt (Interference Fit): Luôn có độ dôi. Dùng khi cần cố định hai chi tiết mà không muốn dùng then hoặc vít, ví dụ như ép bạc lót vào thân máy.
- Lắp trung gian (Transition Fit): Có thể xuất hiện độ hở hoặc độ dôi tùy vào kích thước thực tế sau gia công. Thường dùng cho các chi tiết cần định tâm chính xác và tháo lắp thường xuyên bằng tay hoặc búa nhẹ.
Việc phân biệt rõ các loại hình này giúp người thiết kế tận dụng tối đa dữ liệu từ bảng tra dung sai lắp ghép pdf để đưa ra quyết định kỹ thuật chính xác nhất. Với các hệ thống máy móc nhập khẩu, việc tra cứu đúng bảng tiêu chuẩn JIS hoặc ISO là yếu tố sống còn cho việc bảo trì, thay thế linh kiện.
Ứng dụng thực tế trong ngành Thép Ống và Kết cấu
Trong ngành cung ứng vật tư xây dựng và cơ khí như tại Thép Đại Phát Lộc, việc áp dụng dung sai lắp ghép không chỉ giới hạn ở các chi tiết máy nhỏ. Khi lắp đặt các hệ thống ống thép áp lực hoặc kết cấu giàn không gian dùng thép hình, việc kiểm soát sai lệch giới hạn tại các nút giao là cực kỳ quan trọng. Sai số tích lũy của nhiều chi tiết có thể dẫn đến việc toàn bộ hệ thống không thể khớp nối trên công trường, gây tổn thất hàng tỷ đồng.
Các nhà thầu chuyên nghiệp hiện nay đều yêu cầu cung cấp bảng tra dung sai lắp ghép pdf kèm theo hồ sơ kỹ thuật của vật liệu. Điều này đảm bảo rằng các đoạn thép ống nhập khẩu khi kết hợp với mặt bích hoặc phụ kiện hàn đều nằm trong phạm vi kiểm soát, giúp mối hàn kín kẽ và an toàn tuyệt đối dưới áp suất cao.
Hướng Dẫn Tải Và Sử Dụng Bảng Tra Dung Sai Lắp Ghép PDF Hiệu Quả
Để tối ưu hóa thời gian làm việc, các kỹ sư nên tích hợp tài liệu bảng tra dung sai lắp ghép pdf vào các phần mềm CAD/CAM. Thay vì tra cứu thủ công, việc ghi nhớ các miền dung sai cơ cơ bản và cấp chính xác hay dùng sẽ giúp tiến độ bản vẽ nhanh hơn. Lưu ý rằng năm 2026, các ứng dụng di động cũng đã tích hợp sẵn công cụ máy tính dựa trên dữ liệu từ các bảng tra dung sai lắp ghép pdf chính thống.
⚠️ Lưu ý chuyên gia: Khi tra cứu bảng tra dung sai lắp ghép pdf, hãy luôn kiểm tra đơn vị đo (thường là Micromet – μm) để quy đổi chính xác ra Milimet (mm) trên bản vẽ. Một sai lầm nhỏ trong dấu phẩy thập phân có thể phá hủy hoàn toàn phôi liệu có giá trị lớn.
Tài liệu được trích lục từ tiêu chuẩn JIS B 0401-1:2026 và JIS B 0401-2:2026, cung cấp cái nhìn toàn diện về dung sai hình học và lắp ghép. Đây là nguồn tham khảo được tin dùng bởi các tập đoàn công nghiệp nặng hàng đầu Nhật Bản và Việt Nam. Bạn có thể dễ dàng tải về các phiên bản số hóa để lưu trữ trên thiết bị cá nhân.
Tóm Lược Giá Trị Của Việc Tra Cứu Dung Sai Chuẩn
Việc nắm vững và sử dụng thành thạo bảng tra dung sai lắp ghép pdf là kỹ năng không thể thiếu của mọi nhân sự ngành cơ khí. Nó không chỉ giúp tạo ra những sản phẩm chất lượng cao, đạt chuẩn quốc tế mà còn trực tiếp giảm thiểu chi phí sản xuất do sai lỗi. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn sâu sắc và thực tiễn về hệ thống dung sai JIS áp dụng cho năm 2026.
