Van bướm tay gạt mặt bích đóng vai trò thiết yếu trong việc kiểm soát lưu lượng tại các hệ thống đường ống công nghiệp nhờ tính linh hoạt và khả năng chịu tải cao. Với cấu trúc hai mặt bích đúc liền thân, thiết bị này đảm bảo độ kín khít tuyệt đối và khả năng chống rung lắc hiệu quả hơn hẳn dòng wafer thông thường. Tại Thép Đại Phát Lộc, chúng tôi cung cấp các dòng van chế tạo từ gang cầu, kết hợp với lá van inox 304 đạt tiêu chuẩn JIS hoặc BS, đi kèm vòng đệm EPDM chịu nhiệt, phục vụ tối ưu cho các công trình thép ống đúc và hạ tầng cấp thoát nước năm 2026.
[
Van bướm mặt bích
Hình 2: Chi tiết các góc cạnh của van bướm mặt bích trước khi lắp đặt
Bản chất kỹ thuật của van bướm tay gạt mặt bích
Dòng van bướm tay gạt mặt bích là thiết bị vận hành thủ công, sử dụng lực đòn bẩy thông qua tay gạt để đóng mở đĩa van nhanh chóng. Điểm khác biệt lớn nhất nằm ở thiết kế thân van: hai mặt bích được đúc trực tiếp, cho phép kết nối bu lông riêng biệt với từng đầu ống. Thiết kế này giúp người vận hành có thể bảo trì một đầu ống mà không cần tháo rời toàn bộ hệ thống van, một ưu điểm vượt trội so với các loại van kẹp (Wafer).
Về cơ chế vận hành, khi tác động lực vào tay gạt một góc 90 độ, trục van truyền động khiến đĩa van xoay. Ở trạng thái mở hoàn toàn, đĩa van nằm song song với dòng chảy, giảm thiểu tối đa lực cản. Ngược lại, khi đóng, đĩa van ép chặt vào lớp đệm cao su (Seat), ngăn chặn hoàn toàn dòng lưu chất dưới áp suất cao. Việc sử dụng tay gạt giúp quá trình điều tiết diễn ra tức thì, phù hợp cho các đường ống có kích cỡ vừa và nhỏ (thường từ DN50 đến DN200), nơi lực vận hành chưa quá lớn.
Thông số kỹ thuật chi tiết phiên bản 2026
Dưới đây là bảng thông số tiêu chuẩn cho các dòng van nhập khẩu chính hãng tại Thép Đại Phát Lộc, được cập nhật theo tiêu chuẩn kỹ thuật mới nhất.
| Tiêu chí | Thông số chi tiết |
|---|---|
| Kích cỡ tiêu chuẩn | DN50, DN65, DN80, DN100, DN125, DN150, DN200… đến DN900 |
| Vật liệu thân van | Gang xám, Gang cầu (Ductile Iron), Thép đúc |
| Vật liệu đĩa van | Inox 304, Inox 316 (CF8/CF8M) |
| Gioăng làm kín | Cao su EPDM, NBR hoặc nhựa chịu nhiệt Teflon (PTFE) |
| Áp lực làm việc | PN10, PN16, PN25 |
| Kiểu kết nối | Hai mặt bích đúc liền thân |
| Tiêu chuẩn mặt bích | BS 4504, DIN 2501, JIS 10K, ANSI |
| Nhiệt độ môi trường | -10°C ~ 200°C (tùy vào vật liệu seat) |
| Xuất xứ | Hàn Quốc, Malaysia, Đài Loan, Châu Âu |
Phân tích vật liệu cấu tạo
Phần thân van thường được ưu tiên sử dụng gang cầu nhờ khả năng chịu va đập và độ bền kéo tốt hơn gang xám truyền thống. Với các hệ thống hóa chất hoặc nước sạch, lá van inox 304 là lựa chọn bắt buộc để chống ăn mòn và đảm bảo vệ sinh an toàn.

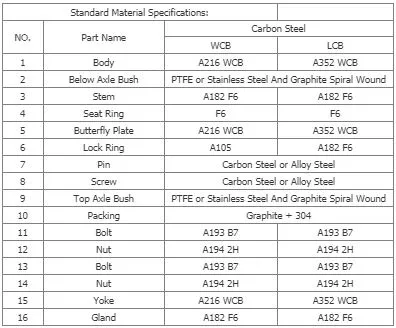

bảng vật liệu chế tạo van bướm mặt bíchHình 3: Bảng tra cứu vật liệu chi tiết giúp người dùng lựa chọn đúng model theo môi trường lưu chất
Ưu thế vượt trội của van bướm tay gạt mặt bích trong vận hành
Trong điều kiện sản xuất thực tế, việc lựa chọn van bướm tay gạt mặt bích mang lại ba giá trị cốt lõi mà các dòng van khác khó đáp ứng đồng thời:
- Độ an toàn hệ thống: Nhờ kết nối mặt bích độc lập, van chịu được sự rung lắc của máy bơm và sự giãn nở nhiệt của đường ống tốt hơn. Khi xảy ra sự cố áp suất đột ngột, cấu trúc bích giúp phân bổ lực lên các bu lông đều hơn, tránh hiện tượng nứt vỡ thân van.
- Tốc độ đóng mở: Tay gạt cho phép phản ứng nhanh trong các tình huống khẩn cấp. Chỉ mất từ 1-2 giây để chuyển từ trạng thái đóng sang mở hoàn toàn, điều này cực kỳ quan trọng trong các hệ thống phòng cháy chữa cháy hoặc xử lý nước thải.
- Khả năng bảo trì linh hoạt: Bạn có thể tháo rời đoạn ống phía sau van để vệ sinh mà van vẫn giữ được áp suất phía trước. Đây là “workaround” thông minh giúp hệ thống không phải dừng hoạt động hoàn toàn trong quá trình bảo dưỡng định kỳ.
Tuy nhiên, cần lưu ý một “pitfall” (bẫy) thường gặp: Với các đường ống lớn hơn DN200, áp lực dòng chảy lên đĩa van là rất lớn. Việc sử dụng tay gạt thủ công sẽ trở nên cực kỳ khó khăn và nguy hiểm do hiện tượng phản lực. Trong trường hợp này, các kỹ sư luôn khuyến nghị chuyển sang dạng tay quay vô lăng (Gear Box) để giảm tải.
Ứng dụng thực tế và môi trường sử dụng
Van bướm tay gạt mặt bích được thiết kế để tương thích với nhiều hệ sinh thái kỹ thuật khác nhau. Tại Việt Nam, thiết bị này xuất hiện phổ biến trong:
- Hệ thống cấp thoát nước tòa nhà: Kiểm soát lưu lượng nước sinh hoạt và nước cứu hỏa tại các chung cư cao tầng.
- Công nghiệp đóng tàu: Sử dụng cho các hệ thống làm mát máy, xử lý nước dằn tàu nhờ khả năng chịu được môi trường nước biển nếu sử dụng đĩa inox 316.
- Nhà máy thực phẩm và đồ uống: Van bướm thân inox hoặc thân gang lót PTFE đảm bảo không gây ô nhiễm cho lưu chất.
- Xử lý khí và hơi: Ứng dụng trong các đường dẫn khí nén công nghiệp với áp lực PN10/PN16.

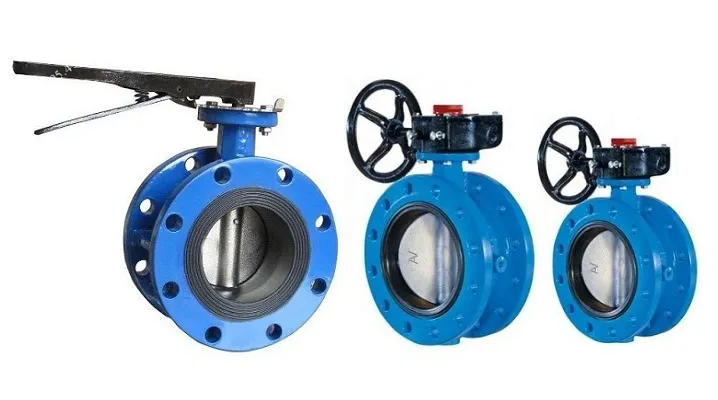

van bướm mặt bích DN100Hình 4: Model van bướm mặt bích DN100 thường dùng cho các trục đường ống chính trong chung cư
Hướng dẫn lắp đặt chuẩn kỹ thuật 2026
Quy trình lắp đặt van bướm tay gạt mặt bích quyết định đến 70% tuổi thọ của thiết bị. Dưới đây là các bước thực hiện dựa trên kinh nghiệm thực tế từ các kỹ thuật viên của Thép Đại Phát Lộc:
- Kiểm tra độ đồng tâm: Đảm bảo hai mặt bích của đường ống song song và đồng tâm. Việc ép van vào khoảng hở quá hẹp hoặc lệch tâm sẽ gây biến dạng lớp gioăng cao su ngay lập tức.
- Trạng thái đĩa van: Trước khi đưa van vào giữa hai mặt bích, phải mở đĩa van ở góc khoảng 1/4 (tầm 20-30 độ). Nếu để van đóng hoàn toàn khi siết bu lông, mép đĩa có thể bị kẹt cứng vào lớp đệm, gây hỏng mo-men xoắn khi vận hành lần đầu.
- Siết bu lông đối ứng: Thực hiện siết bu lông theo hình sao hoặc đối xứng dần dần. Không siết chặt hoàn toàn một bu lông rồi mới chuyển sang cái kế tiếp để tránh làm lệch mặt tiếp xúc.
- Sử dụng đệm phụ (Gasket): Mặc dù van bướm đã có lớp đệm (seat) làm kín, nhưng trong một số môi trường áp suất cực cao (áp lực PN16 trở lên), việc thêm một lớp gioăng mỏng giữa mặt bích van và mặt bích ống sẽ tăng cường độ an toàn chống rò rỉ.
⚠️ Lưu ý quan trọng: Tuyệt đối không hàn mặt bích ống khi đang đặt van ở giữa. Nhiệt độ cao từ mối hàn sẽ làm nóng chảy lớp vòng đệm EPDM hoặc PTFE bên trong, dẫn đến hỏng van hoàn toàn.
Các biến thể phổ biến của dòng van bướm
Tùy vào nhu cầu cụ thể về vận hành và ngân sách, khách hàng có thể lựa chọn các phiên bản khác nhau nhưng vẫn giữ nguyên lợi ích của kết nối mặt bích.
Van bướm tay gạt inox 100%
Dòng van này được chế tạo hoàn toàn từ Inox 304 hoặc 316, từ thân đến đĩa và trục. Đây là lựa chọn hàng đầu cho ngành dược phẩm và hóa chất nồng độ cao. Với vòng đệm PTFE (Teflon), van có thể chịu được nhiệt độ lên tới 180°C và kháng hầu hết các loại axit ăn mòn.

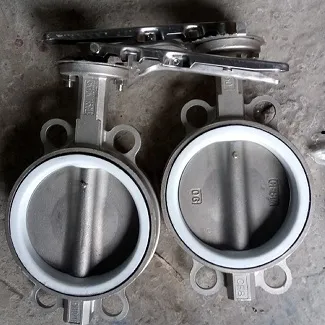

van bướm inoxHình 5: Van bướm inox tay gạt đạt chuẩn vi sinh cho các nhà máy thực phẩm
Van bướm tay gạt thân gang cánh inox
Đây là dòng sản phẩm “quốc dân” nhờ sự cân bằng giữa chi phí và hiệu năng. Thân gang giúp giảm giá thành, trong khi lá van inox 304 vẫn đảm bảo khả năng tiếp xúc tốt với nước sạch và nước thải công nghiệp. Tại kho của Thép Đại Phát Lộc, các mẫu van bướm tay gạt mặt bích này luôn sẵn hàng với số lượng lớn.

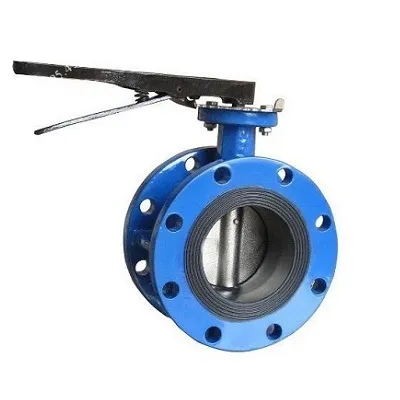

Van bướm tay gạt mặt bíchHình 6: Sự kết hợp giữa thân gang bền bỉ và tay gạt linh hoạt tạo nên thiết bị điều khiển dòng chảy tối ưu
Van bướm tay quay (Gear Type)
Đối với các hệ thống yêu cầu độ chính xác cao trong việc tiết lưu hoặc kích thước đường ống vượt quá DN200, dòng tay quay vận hành qua hộp số trợ lực là sự thay thế hoàn hảo. Cơ chế này giúp đóng mở nhẹ nhàng, giảm tối ưu hiện tượng “búa nước” trong đường ống.

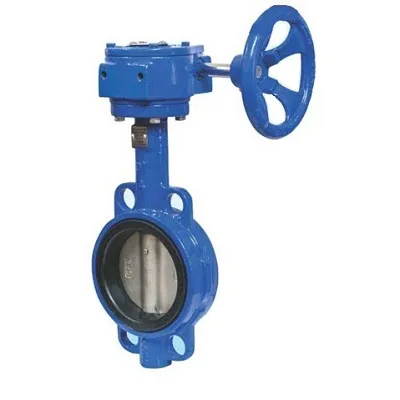

Van bướm tay quay hàng quốcHình 7: Van bướm mặt bích dạng tay quay dùng cho các kích cỡ lớn từ DN250 đến DN900
Mua van bướm tay gạt mặt bích uy tín tại Thép Đại Phát Lộc
Trong bối cảnh thị trường có nhiều dòng van kém chất lượng, việc tìm kiếm một đối thủ cung cấp sản phẩm có nguồn gốc rõ ràng là ưu tiên hàng đầu của các nhà thầu. Công Ty TNHH Thép Đại Phát Lộc (thepongducnhapkhau.com) tự hào là đơn vị phân phối các dòng van công nghiệp chính hãng từ Hàn Quốc, Malaysia và Đài Loan.
Tại sao nên chọn chúng tôi?
- Cam kết chất lượng: Mọi thiết bị đều có đầy đủ chứng chỉ CO/CQ, đạt các tiêu chuẩn quốc tế như tiêu chuẩn JIS, DIN hay BS.
- Kho hàng sẵn có: Chúng tôi luôn lưu kho các kích cỡ từ DN50 đến DN500 để phục vụ kịp thời tiến độ công trình.
- Chế độ hậu mãi: Bảo hành chính hãng 12 tháng, hỗ trợ tư vấn kỹ thuật lắp đặt 24/7.
- Giá cả cạnh tranh: Do là đơn vị nhập khẩu trực tiếp, chúng tôi tối ưu hóa chi phí cho khách hàng lấy số lượng lớn.
Hệ thống van bướm tay gạt mặt bích do chúng tôi cung cấp đã được kiểm chứng qua hàng trăm dự án hạ tầng lớn nhỏ trên khắp cả nước, đảm bảo sự vận hành trơn tru và bền bỉ theo thời gian.
Mẫu bài viết này cung cấp cái nhìn toàn diện về kỹ thuật và thực tiễn của dòng van bướm tay gạt mặt bích, giúp các kỹ sư và chủ đầu tư đưa ra quyết định mua sắm chính xác nhất cho hệ thống đường ống của mình trong năm 2026. Nếu bạn đang tìm kiếm một giải pháp ngăn chặn dòng chảy áp lực cao với độ tin cậy tuyệt đối, đây chính là lựa chọn không thể thay thế.
