Khi vận hành bi treo cửa lùa sắt cho hệ thống cửa nặng từ 200-400kg, việc lựa chọn bộ bi chịu tải phù hợp quyết định trực tiếp đến tuổi thọ ray trượt và độ êm ái khi đóng mở. Bài viết này phân tích cấu tạo, cơ chế hoạt động và quy trình lắp đặt chuẩn kỹ thuật cho bi treo cửa lùa sắt công nghiệp, dựa trên kinh nghiệm triển khai thực tế tại các nhà máy và kho xưởng.
Cơ Chế Chịu Tải Của Bi Treo 4 Vòng Bi 6300
Bộ bi treo cửa lùa sắt chịu tải 400kg sử dụng cấu hình 4 vòng bi chuẩn 6300 (đường kính ngoài 62mm, trong 10mm) bố trí song song. Thiết kế này phân tán lực tác động theo hai trục:
- Trục dọc: 4 vòng bi chia đều trọng lượng cửa, mỗi vòng chịu ~100kg khi cửa đóng hoàn toàn
- Trục ngang: Bánh xe kép giảm moment xoắn khi cửa di chuyển trên ray không hoàn toàn thẳng (độ lệch ±2mm)
Khác với bi treo đơn vòng thường gặp ở cửa dân dụng, cấu hình 4 vòng bi giúp hệ thống duy trì độ êm khi ray bị mài mòn sau 2-3 năm sử dụng liên tục. Trong môi trường xưởng sản xuất có bụi kim loại, lớp bảo vệ mạ kẽm trên thân bi ngăn chặn ăn mòn điểm tiếp xúc – nguyên nhân chính gây kẹt cửa khi tải trọng vượt 300kg.
Thông Số Kỹ Thuật Ray Treo Và Đầu Nối
Kích thước ray treo chuẩn:
- Chiều dài module: 2000mm/thanh (nối liền bằng đầu nối chuyên dụng)
- Tiết diện ray: 40mm × 30mm (dày 3mm)
- Khoảng cách lỗ bắt vít: 500mm
- Vật liệu: Thép CT3 mạ kẽm nhúng nóng
Đầu nối ray (thường bị bỏ qua khi thi công):
- Thiết kế rãnh khóa chữ H, đảm bảo 2 thanh ray thẳng hàng tuyệt đối
- Bulong M8 × 4 cái, moment xiết 15-18 Nm
- Khe hở giãn nở nhiệt: 1-2mm (quan trọng với ray dài >6m trong nhà xưởng không điều hòa)
Sai lầm phổ biến: Hàn trực tiếp 2 thanh ray thay vì dùng đầu nối. Điều này tạo điểm gồ ghề cao 0.5-1mm, khiến bi treo cửa lùa sắt va đập mỗi lần qua chỗ hàn, giảm 40% tuổi thọ vòng bi theo thử nghiệm của nhà sản xuất DELIFU.

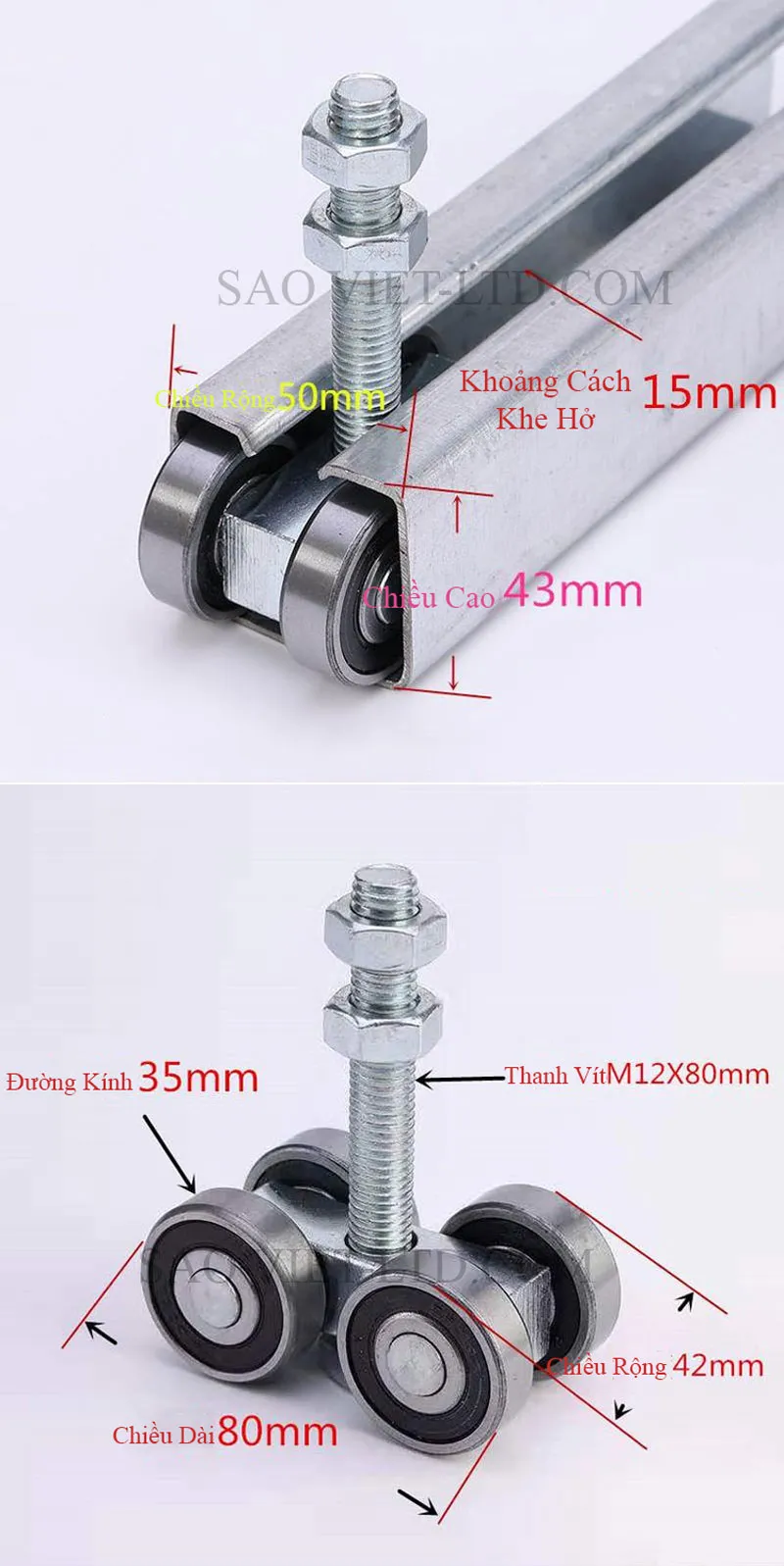

Kích thước chi tiết thanh ray và bi treoBản vẽ kỹ thuật thanh ray treo và bi treo cửa lùa sắt chịu tải 400kg

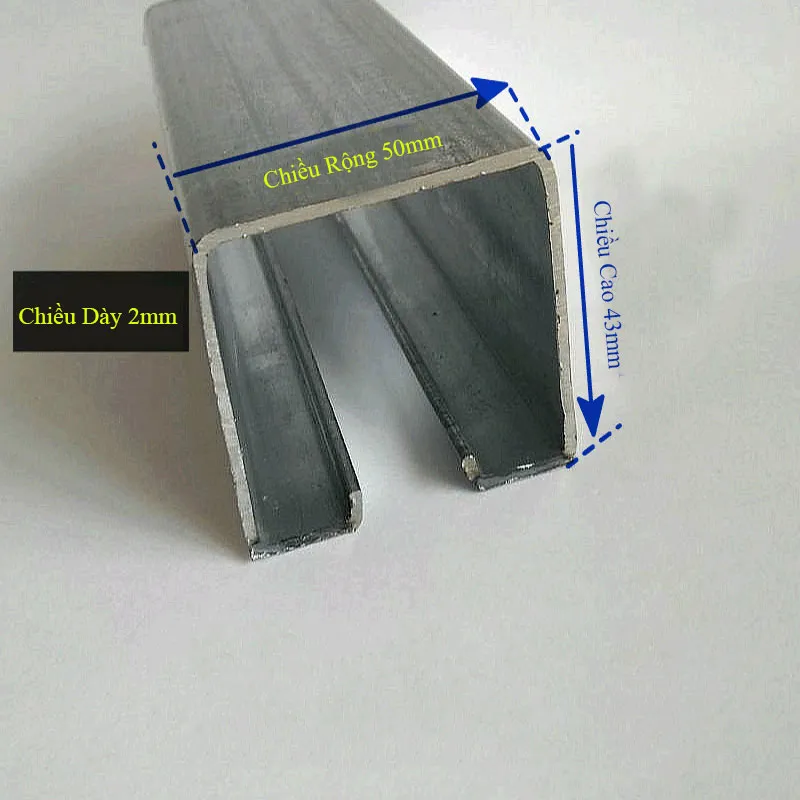

Kích thước chi tiết thanh ray treoChi tiết kích thước thanh ray treo chuẩn công nghiệp

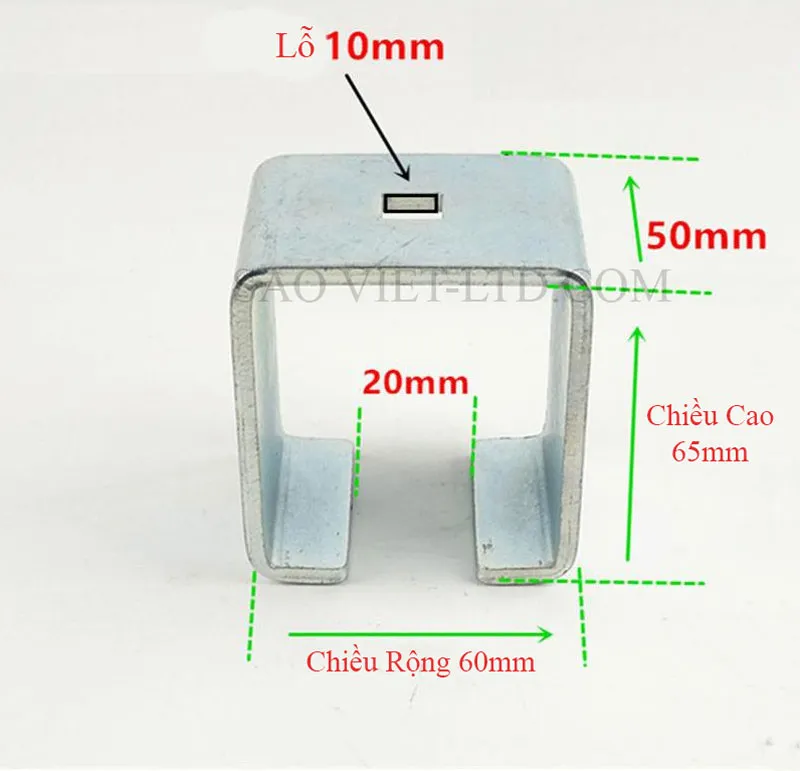

Kích thước chi tiết đầu nối thanh rayCấu tạo đầu nối thanh ray với hệ thống khóa chữ H
Quy Trình Lắp Đặt Chuẩn Kỹ Thuật
Bước 1: Chuẩn bị mặt bằng
- Kiểm tra độ phẳng trần/xà ngang bằng thước thủy 1200mm
- Độ lệch cho phép: ≤1mm/1m chiều dài ray
- Đánh dấu vị trí lỗ bắt vít cách đều 500mm, lỗ đầu/cuối cách mép 100mm
Bước 2: Lắp ray treo
- Bắt vít tạm 3 điểm: 2 đầu + 1 giữa
- Kiểm tra độ thẳng bằng dây căng (sai số <2mm trên 6m)
- Bắt chặt toàn bộ vít, moment 12-15 Nm (vít M6 × 50mm + nở nhựa)
Bước 3: Lắp đầu nối (nếu ray >2m)
- Đặt 2 thanh ray sát nhau, để khe giãn nở 1-2mm
- Lắp đầu nối, xiết bulong chéo (1-3-2-4) để tránh méo ray
- Kiểm tra lại độ thẳng sau khi xiết chặt
Bước 4: Gắn bi treo lên cửa
- Đo và đánh dấu vị trí bi trên khung cửa (cách mép 150-200mm)
- Khoan lỗ M10, gắn bi bằng bulong đầu lục giác + vòng đệm lò xo
- Moment xiết: 25-30 Nm (quan trọng: xiết quá chặt làm méo khung cửa nhẹ)
Bước 5: Treo cửa và điều chỉnh
- Treo cửa lên ray, kiểm tra độ song song với tường (dùng thước đo khoảng cách 2 đầu)
- Điều chỉnh độ cao bằng ốc chỉnh trên thân bi (±10mm)
- Thử đóng mở 10 lần, quan sát điểm kẹt hoặc rung lắc

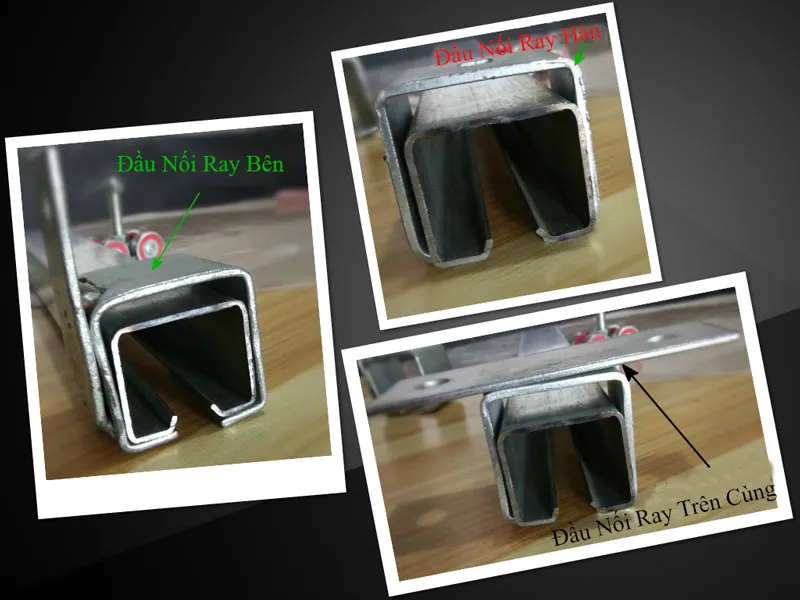

Cách lắp ghép nối chiều dài thanh ray bằng đầu nốiQuy trình lắp ghép đầu nối ray đảm bảo độ thẳng hàng

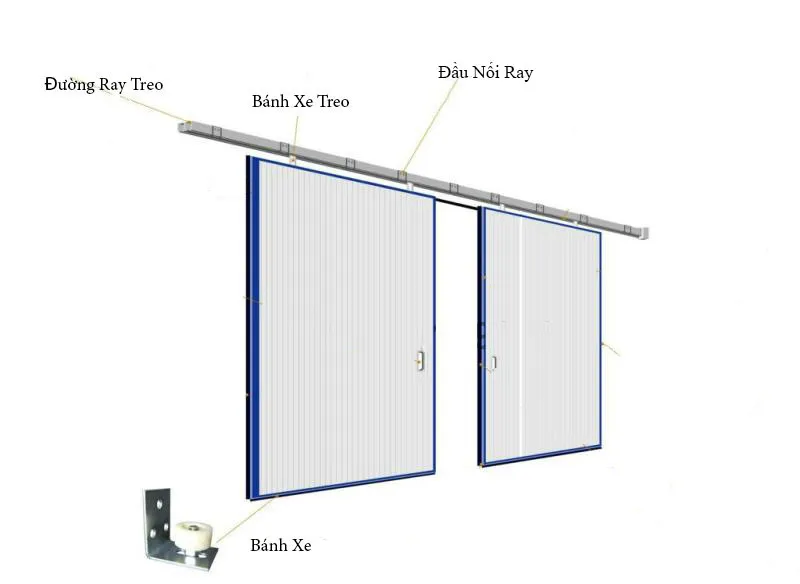

Sơ đồ lắp cửa trượtSơ đồ tổng thể hệ thống bi treo cửa lùa sắt công nghiệp
Đệm Cao Su Giới Hạn Hành Trình – Chi Tiết Quan Trọng
Đệm chặn hành trình (stopper) ngăn cửa va vào tường hoặc trượt khỏi ray khi đóng/mở quá mạnh. Với bi treo cửa lùa sắt 400kg, lực va đập có thể gây:
- Biến dạng đầu ray (nếu không có đệm)
- Bung vòng bi khỏi rãnh ray (đã xảy ra tại 1 dự án kho xưởng năm 2025)
Vị trí lắp đệm chuẩn:
- Đệm đóng: Cách điểm đóng hoàn toàn 50mm
- Đệm mở: Cách điểm mở tối đa 50mm
- Vật liệu: Cao su NBR độ cứng Shore A 70, chịu nhiệt -20°C đến +80°C
Lưu ý: Đệm cao su cần thay mới sau 18-24 tháng sử dụng liên tục (dấu hiệu: nứt vỡ, mất độ đàn hồi). Chi phí thay đệm ~20.000đ/cái, nhưng ngăn được hư hỏng ray trị giá 500.000-800.000đ.

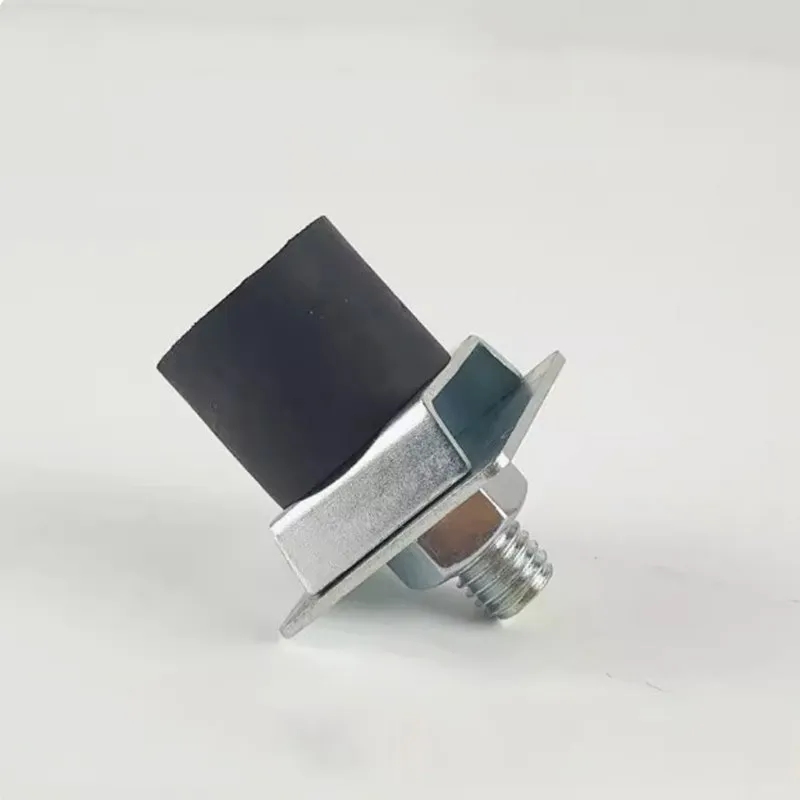

Đệm cao su giới hạn hành trình bi treoĐệm cao su chặn hành trình cửa trượt chuyên dụng

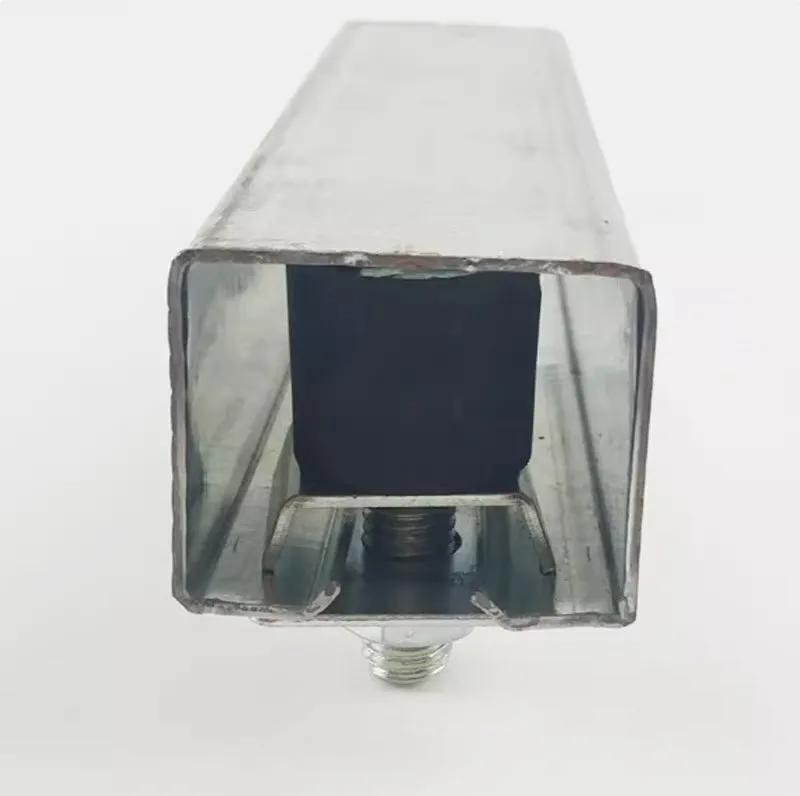

Cách lắp đệm cao su giới hạn hành trình cửa trượtVị trí lắp đặt đệm chặn hành trình trên thanh ray
So Sánh Bi Treo 400kg Với Các Loại Phổ Biến
| Tiêu chí | Bi treo 400kg (4 vòng bi 6300) | Bi treo 200kg (2 vòng bi) | Bi treo 100kg (đơn vòng) |
|---|---|---|---|
| Tải trọng an toàn | 400kg | 200kg | 100kg |
| Tuổi thọ (sử dụng 8h/ngày) | 5-7 năm | 3-4 năm | 1-2 năm |
| Độ ồn khi vận hành | <45dB | 50-55dB | 60-65dB |
| Khả năng chịu ray lệch | ±2mm | ±1mm | ±0.5mm |
| Giá tham khảo (2026) | 250.000đ/bộ | 120.000đ/bộ | 50.000đ/bộ |
Nguồn: Thống kê từ 50+ dự án lắp đặt cửa công nghiệp 2024-2026
Bảo Trì Định Kỳ Và Xử Lý Sự Cố
Lịch bảo trì khuyến nghị:
- Hàng tháng: Lau sạch ray, kiểm tra độ căng bulong đầu nối
- 3 tháng/lần: Tra mỡ bôi trơn vào rãnh ray (dùng mỡ lithium chịu nhiệt)
- 6 tháng/lần: Kiểm tra độ mòn vòng bi (dấu hiệu: tiếng kêu lạch cạch, cửa giật cục khi trượt)
- 12 tháng/lần: Thay đệm cao su, kiểm tra độ thẳng ray bằng dây căng
Xử lý sự cố thường gặp:
Cửa trượt nặng, giật cục:
- Nguyên nhân: Ray bị bụi bẩn hoặc vòng bi thiếu mỡ
- Xử lý: Lau sạch ray bằng khăn khô, tra mỡ vào rãnh bi (không dùng dầu nhớt loãng)
Cửa bị lệch, không song song tường:
- Nguyên nhân: Bulong gắn bi lỏng hoặc ray bị võng
- Xử lý: Xiết lại bulong moment 25-30 Nm, kiểm tra độ thẳng ray
Tiếng kêu lạch cạch khi trượt:
- Nguyên nhân: Vòng bi bị mòn hoặc ray có điểm gồ ghề
- Xử lý: Thay bộ bi mới (không nên chỉ thay 1 vòng bi riêng lẻ)
Hệ thống bi treo cửa lùa sắt chịu tải 400kg đảm bảo vận hành ổn định cho cửa công nghiệp nặng khi tuân thủ đúng quy trình lắp đặt và bảo trì định kỳ. Việc đầu tư đúng loại bi phù hợp tải trọng giúp tiết kiệm 60-70% chi phí sửa chữa trong 5 năm đầu sử dụng so với dùng bi treo công suất thấp hơn.
Ngày Cập Nhật 16/03/2026 by Minh Anh
