Trọng lượng riêng của nhựa POM đạt 1,41 g/cm³, là một trong những thông số quan trọng nhất khi lựa chọn vật liệu cho ứng dụng kỹ thuật. Nhựa POM (Polyoxymethylene), còn gọi là acetal hoặc polyformaldehyde, nổi bật với khả năng chịu tải cao trong khi vẫn duy trì trọng lượng nhẹ hơn kim loại đáng kể. Bài viết này phân tích chi tiết các thông số vật lý của POM, giải thích tại sao mật độ 1,41 g/cm³ lại tối ưu cho các ứng dụng cơ khí chính xác, và so sánh với các nhựa kỹ thuật khác.
Tại Sao Trọng Lượng Riêng 1,41 g/cm³ Quan Trọng
Mật độ 1,41 g/cm³ của POM nằm ở vùng “sweet spot” — đủ cao để đảm bảo độ cứng vững nhưng vẫn nhẹ hơn nhôm (2,7 g/cm³) gần 50%. Trong thiết kế bánh răng truyền động, việc giảm khối lượng quán tính giúp giảm mô-men khởi động và tiêu hao năng lượng. Ví dụ, một bánh răng POM đường kính 50mm dày 10mm chỉ nặng khoảng 27 gram, so với 53 gram nếu dùng nhôm — chênh lệch này tích lũy đáng kể trong hệ thống nhiều bánh răng.
Khi so sánh với nylon 6 (1,13-1,15 g/cm³), trọng lượng riêng của nhựa POM cao hơn phản ánh cấu trúc phân tử đặc khít hơn, dẫn đến độ cứng và khả năng chống biến dạng vượt trội. Điều này giải thích tại sao POM được ưu tiên cho các chi tiết yêu cầu dung sai chặt chẽ ±0,05mm.
Thông Số Vật Lý Chi Tiết
| Thông số | Giá trị | Ý nghĩa thực tế |
|---|---|---|
| Trọng lượng riêng | 1,41 g/cm³ | Cân bằng giữa độ cứng và trọng lượng |
| Độ hấp thụ ẩm (20°C, 24h) | 0,2% | Ổn định kích thước trong môi trường ẩm |
| Độ bền kéo | 70 MPa | Chịu lực tương đương thép carbon thấp |
| Độ giãn dài khi đứt | 40% | Đủ dẻo dai để tránh gãy đột ngột |
| Hệ số ma sát (trên thép) | 0,15-0,35 | Tự bôi trơn, giảm hao mòn |
| Nhiệt độ hóa lỏng | 164-167°C | Dễ gia công phun ép |
| Nhiệt độ làm việc liên tục | -60°C đến +100°C | Ổn định trong điều kiện khắc nghiệt |
Độ hấp thụ ẩm 0,2% thấp hơn nylon (2-3%) gấp 10-15 lần, nghĩa là chi tiết POM hầu như không thay đổi kích thước khi độ ẩm môi trường dao động. Trong ứng dụng bánh răng hộp số ô tô, sự ổn định này đảm bảo khe hở ăn khớp không bị thay đổi theo mùa.
So Sánh Với Các Nhựa Kỹ Thuật Khác
POM cạnh tranh trực tiếp với nylon, PEEK và PTFE trong nhiều ứng dụng. Trọng lượng riêng của nhựa POM thấp hơn PEEK (1,30 g/cm³ vs 1,32 g/cm³) nhưng cao hơn nylon đáng kể. Điểm mạnh của POM là sự kết hợp giữa độ cứng (modulus uốn 2800 MPa) và khả năng tự bôi trơn — nylon mềm hơn (modulus 1000-3000 MPa tùy loại), còn PEEK cứng hơn nhưng đắt gấp 5-7 lần.
Trong môi trường có hóa chất, POM chịu được xăng, dầu nhờn, dung môi yếu nhưng bị phân hủy bởi acid mạnh và base mạnh. Nylon kém bền hơn với acid, trong khi PEEK chịu được hầu hết hóa chất nhưng giá thành cao. Khi thiết kế phao đo mức nhiên liệu ô tô, POM là lựa chọn tối ưu về mặt chi phí-hiệu năng.
Ứng Dụng Theo Ngành

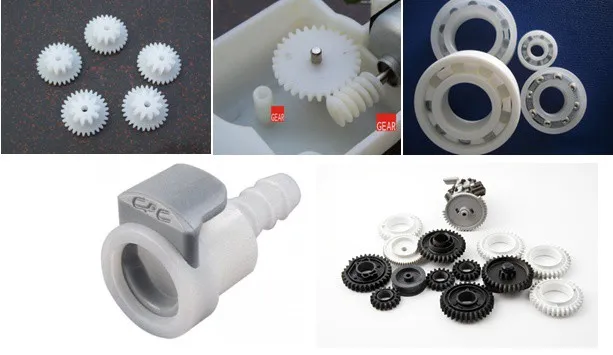

Cơ khí chính xác: Bánh răng, ổ trượt, lò xo đĩa. Khả năng gia công CNC với dung sai ±0,03mm và độ nhám bề mặt Ra 0,8μm mà không cần xử lý bề mặt thêm.
Ô tô: Hệ thống khóa cửa trung tâm, cơ cấu điều chỉnh gương, vỏ cảm biến. Yêu cầu chịu nhiệt độ -40°C (mùa đông Bắc Âu) đến +80°C (khoang máy mùa hè), POM đáp ứng tốt mà không cần phụ gia đắt tiền.
Điện tử: Đầu nối jack âm thanh, vỏ công tắc. Tính cách điện (điện trở suất >10¹⁴ Ω·cm) kết hợp với khả năng chống cháy UL94 HB đảm bảo an toàn.
Y tế: Ống tiêm insulin tái sử dụng, hộp thuốc xịt định lượng. Đạt chuẩn FDA cho tiếp xúc thực phẩm ngắn hạn, dễ khử trùng bằng ethylene oxide.
⚠️ Lưu ý: POM không phù hợp cho ứng dụng tiếp xúc lâu dài với nước nóng trên 60°C do có thể xảy ra thủy phân chậm. Với môi trường này, nên cân nhắc PEEK hoặc PPS.
Hướng Dẫn Lựa Chọn Loại POM
POM có hai dạng chính: homopolymer (POM-H) và copolymer (POM-C). POM-H có độ cứng và độ bền kéo cao hơn 5-10%, nhưng POM-C ổn định nhiệt tốt hơn và ít bị biến màu khi gia công. Trong sản xuất bánh răng chịu tải cao, POM-H được ưu tiên. Với chi tiết trang trí hoặc yêu cầu màu sắc ổn định, POM-C là lựa chọn hợp lý hơn.
Khi gia công, nhiệt độ phun ép POM-H là 190-210°C, POM-C là 180-200°C. Nhiệt độ khuôn nên duy trì 80-100°C để đạt độ kết tinh tối ưu, giúp chi tiết đạt độ cứng tối đa sau 48 giờ.
Hạt nhựa POM nguyên liệu dạng viên, sẵn sàng cho quá trình phun ép hoặc ép đùn
Kinh Nghiệm Thực Tế Khi Sử Dụng
Khi gia công CNC chi tiết POM, tốc độ cắt nên giữ ở 150-300 m/phút với dao carbide. Tốc độ quá cao gây nóng cục bộ, làm vật liệu mềm và bám dao. Luôn sử dụng khí nén làm mát thay vì dung dịch cắt gốc nước để tránh hấp thụ ẩm.
Trong lắp ráp, POM có hệ số giãn nở nhiệt 1,1×10⁻⁴/°C — cao hơn thép (1,2×10⁻⁵/°C) gần 10 lần. Khi lắp ghép với trục thép, cần tính toán khe hở nhiệt để tránh kẹt hoặc lỏng khi nhiệt độ thay đổi. Công thức đơn giản: khe hở bổ sung = chiều dài × 1,1×10⁻⁴ × chênh lệch nhiệt độ.
Trọng lượng riêng của nhựa POM 1,41 g/cm³ kết hợp với các đặc tính cơ học vượt trội khiến nó trở thành lựa chọn hàng đầu cho các ứng dụng yêu cầu độ chính xác cao, khả năng chịu mài mòn tốt và chi phí hợp lý. Khi thiết kế chi tiết mới, hãy tham khảo datasheet từ nhà sản xuất như Delrin (DuPont) hoặc Hostaform (Celanese) để có thông số chính xác cho từng grade cụ thể.
Ngày Cập Nhật 06/03/2026 by Minh Anh
