trạm trộn bê tông nhựa đóng vai trò hạt nhân trong các dự án hạ tầng giao thông trọng điểm hiện nay. Hệ thống này cho phép sản xuất hỗn hợp bê tông nhựa nóng C12.5 đạt tiêu chuẩn kỹ thuật khắt khe nhất. Quy trình vận hành khép kín đảm bảo tính đồng nhất cho toàn bộ dây chuyền sản xuất vật liệu. Việc kiểm soát chất lượng nhựa đường bitum và cốt liệu khoáng sản quyết định trực tiếp đến tuổi thọ mặt đường. Công nghệ trạm trộn ngày càng cải tiến để tối ưu hóa chi phí và bảo vệ môi trường.
Thành Phần Cốt Lõi Của Bê Tông Nhựa
Hỗn hợp bê tông nhựa được tạo thành từ ba thành phần chính là cốt liệu, chất độn và nhựa đường. Cốt liệu thường bao gồm đá dăm, sỏi và cát với các kích cỡ hạt khác nhau.
Sự kết hợp này tạo nên một khung chịu lực vững chắc cho mặt đường. Khả năng chịu tải trọng của công trình phụ thuộc lớn vào chất lượng cốt liệu thô.
Cốt liệu đá dăm chất lượng cho trạm trộn bê tông nhựa
Chất độn hay còn gọi là bột khoáng có vai trò lấp đầy các khoảng trống nhỏ nhất. Chúng tăng cường độ đặc chắc và khả năng liên kết cho hỗn hợp sản phẩm.
Bitum nhựa đường là chất kết dính hữu cơ quan trọng nhất trong quá trình chế biến. Nó bao bọc các hạt cốt liệu để tạo thành một khối vật liệu đồng nhất.
Chất độn bột khoáng trong sản xuất bê tông nhựa nóng
Nhựa đường bitum thường được bảo quản ở nhiệt độ cao khoảng 160 độ C. Hệ thống bồn chứa chuyên dụng giúp duy trì nhiệt độ và tính lưu động của vật liệu.
Việc phối trộn các thành phần này cần tuân thủ chính xác theo thiết kế cấp phối. Điều này đảm bảo các tính chất cơ lý của mặt đường luôn đạt yêu cầu.
Nhựa đường bitum lỏng dùng cho trạm trộn bê tông nhựa
Tổng Quan Hệ Thống Trạm Trộn Hiện Đại
Trạm trộn bê tông nhựa là một tổ hợp các thiết bị hoạt động nhịp nhàng. Mỗi bộ phận đảm nhiệm một chức năng riêng biệt trong quy trình chế biến vật liệu.
Hệ thống bao gồm các dây chuyền xử lý khoáng chất, chất độn và bitum nhựa đường. Sự kết nối giữa các bộ phận được thực hiện qua các thiết bị vận chuyển tự động.

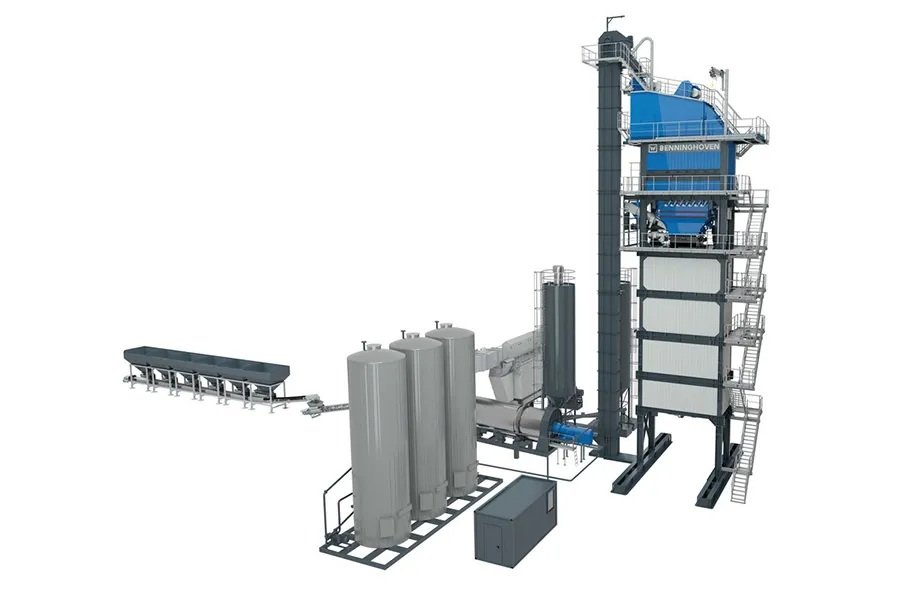

Sơ đồ tổng quan hệ thống trạm trộn bê tông nhựa nóng
Người vận hành có thể giám sát toàn bộ quy trình qua bảng điều khiển trung tâm. Các thiết bị cảm biến giúp kiểm soát chính xác nhiệt độ và trọng lượng từng thành phần.
Hiệu suất của trạm trộn phụ thuộc vào công suất của tang sấy và bộ trộn chính. Một hệ thống tốt phải đảm bảo sản phẩm đầu ra đồng đều về chất lượng.

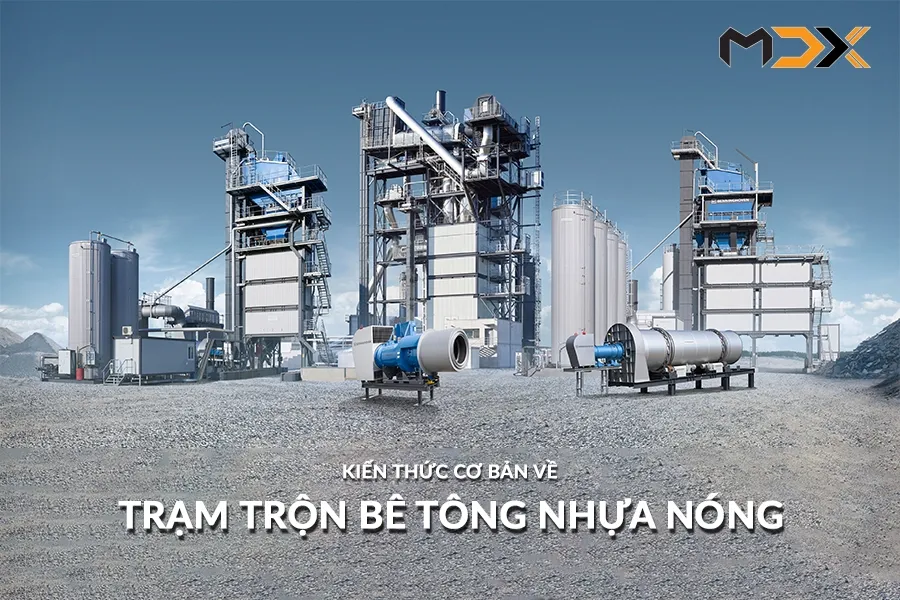

Toàn cảnh dây chuyền sản xuất bê tông nhựa hiện đại
Dây Chuyền Chế Biến Khoáng Chất Nóng
Dây chuyền khoáng chất là phần quan trọng nhất trong cấu trúc của trạm trộn. Nó thực hiện các bước từ cấp liệu, sấy khô đến sàng lọc và phân loại.
Quá trình này đảm bảo cốt liệu luôn đạt đúng độ ẩm và nhiệt độ cần thiết. Khoáng chất sạch và khô giúp nhựa đường bám dính tốt hơn trên bề mặt hạt.

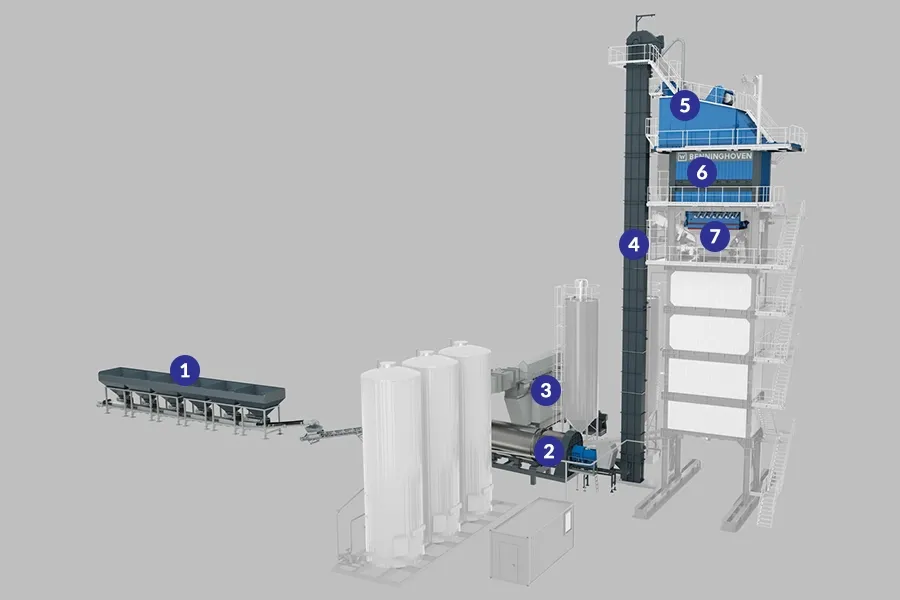

Dây chuyền xử lý cốt liệu khoáng sản tại trạm trộn
Hệ Thống Cấp Liệu Nguội Sơ Bộ
Cốt liệu được lưu trữ trong các phễu riêng biệt theo từng kích cỡ hạt. Hệ thống băng tải sẽ vận chuyển đá dăm và cát từ phễu đến máy sấy.
Các đai cấp liệu giúp định lượng sơ bộ khối lượng vật liệu đầu vào. Tốc độ băng tải được điều chỉnh linh hoạt theo công thức cấp phối đã định.

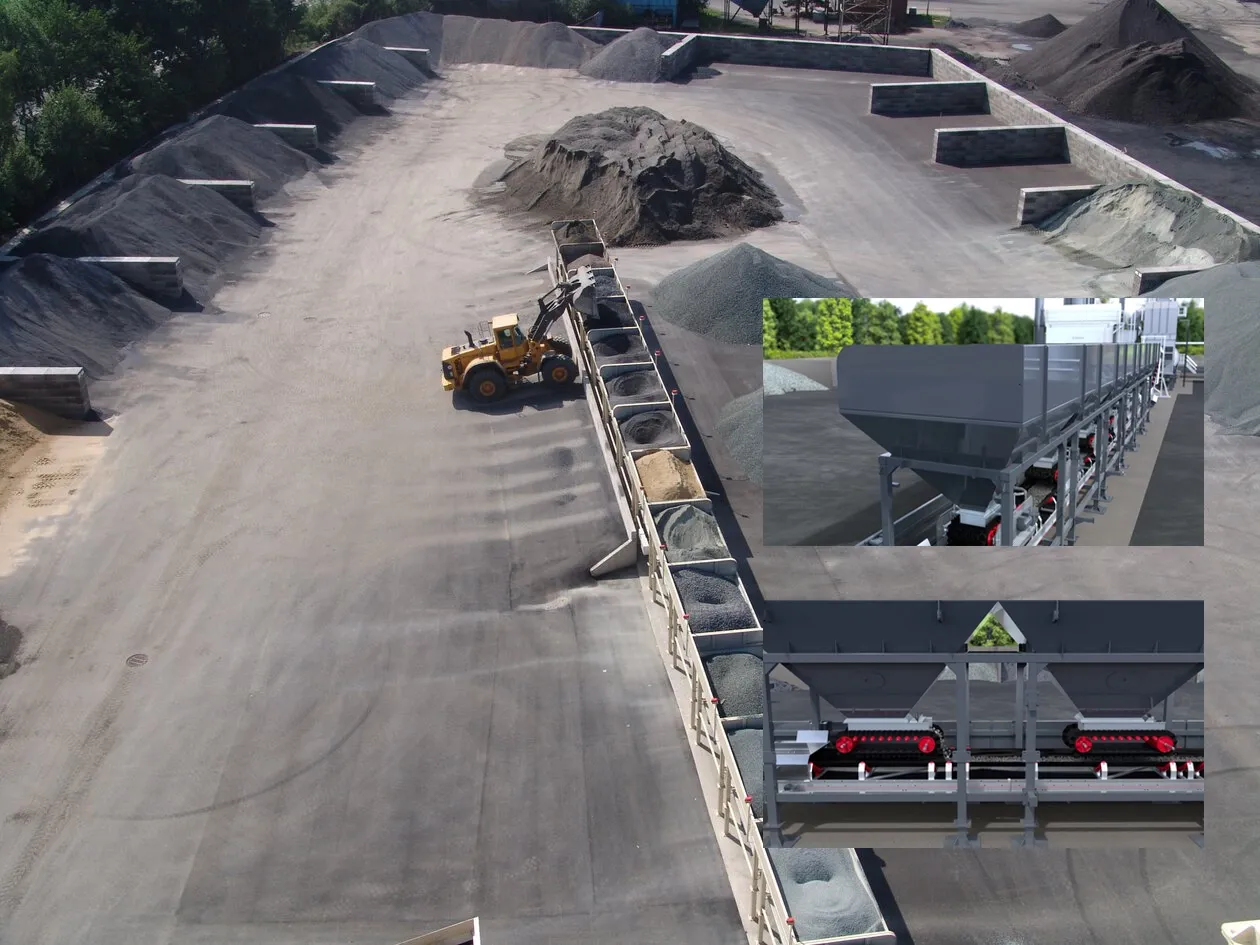

Hệ thống phễu cấp liệu nguội cho trạm trộn bê tông nhựa
Tang Sấy Và Công Nghệ Đầu Đốt
Tang sấy sử dụng nhiệt từ đầu đốt để làm khô toàn bộ lượng cốt liệu ẩm. Vật liệu di chuyển theo nguyên tắc dòng chảy ngược để tối ưu hóa trao đổi nhiệt.
Bên trong máy sấy có cấu tạo vùng làm khô và vùng chống cháy chuyên dụng. Thiết kế này giúp bảo vệ thiết bị và nâng cao hiệu suất tiêu thụ nhiên liệu.

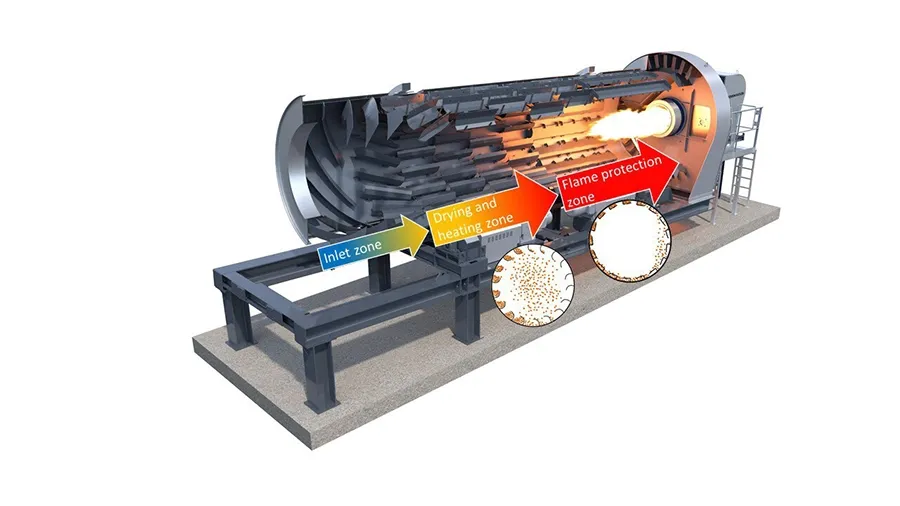

Cấu tạo bên trong tang sấy của trạm trộn bê tông nhựa
Đầu đốt hiện đại có thể sử dụng nhiều loại nhiên liệu như dầu DO hoặc gas. Công nghệ kiểm soát tần số giúp giảm thiểu lượng khí thải độc hại ra môi trường.
Thiết kế nhỏ gọn của đầu đốt cho phép việc bảo trì diễn ra dễ dàng. Hệ thống sấy đạt hiệu quả cao giúp tiết kiệm đáng kể chi phí vận hành.

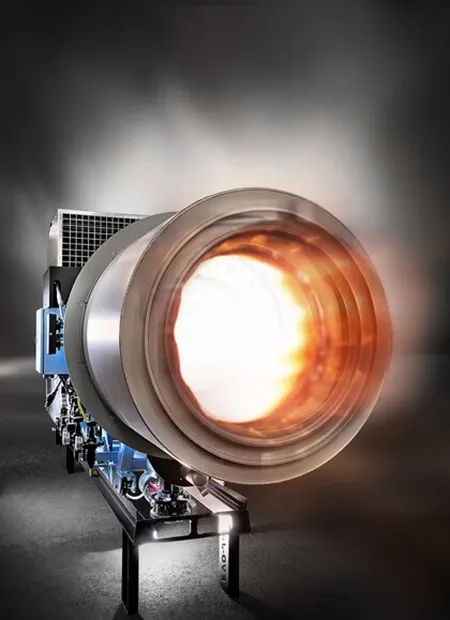

Đầu đốt công suất cao sử dụng đa nhiên liệu
Hệ Thống Thu Hồi Bụi Mịn
Bụi phát sinh trong quá trình sấy được thu gom qua hệ thống lọc túi vải. Áp suất âm trong tang sấy giúp hút toàn bộ hạt mịn vào bộ phân tách.
Vật liệu sau lọc được gọi là chất độn tái sinh và được đưa vào silo. Quy trình này không chỉ bảo vệ môi trường mà còn tiết kiệm vật liệu sản xuất.

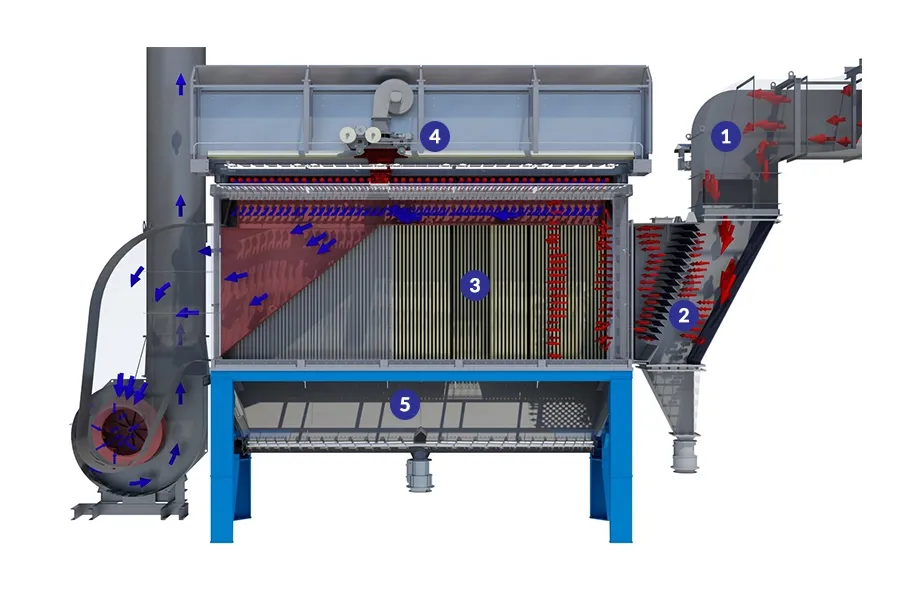

Hệ thống lọc bụi túi vải cho trạm trộn nhựa nóng
Băng Nâng Và Máy Sàng Phân Loại
Băng nâng nóng đưa cốt liệu đã nung lên điểm cao nhất của tháp trộn. Tại đây, hệ thống sàng rung sẽ phân loại đá theo các kích cỡ chính xác.
Mỗi loại hạt sau khi sàng sẽ rơi vào các phễu nóng tương ứng. Quá trình này giúp loại bỏ hoàn toàn sai số về kích cỡ hạt từ cấp liệu nguội.

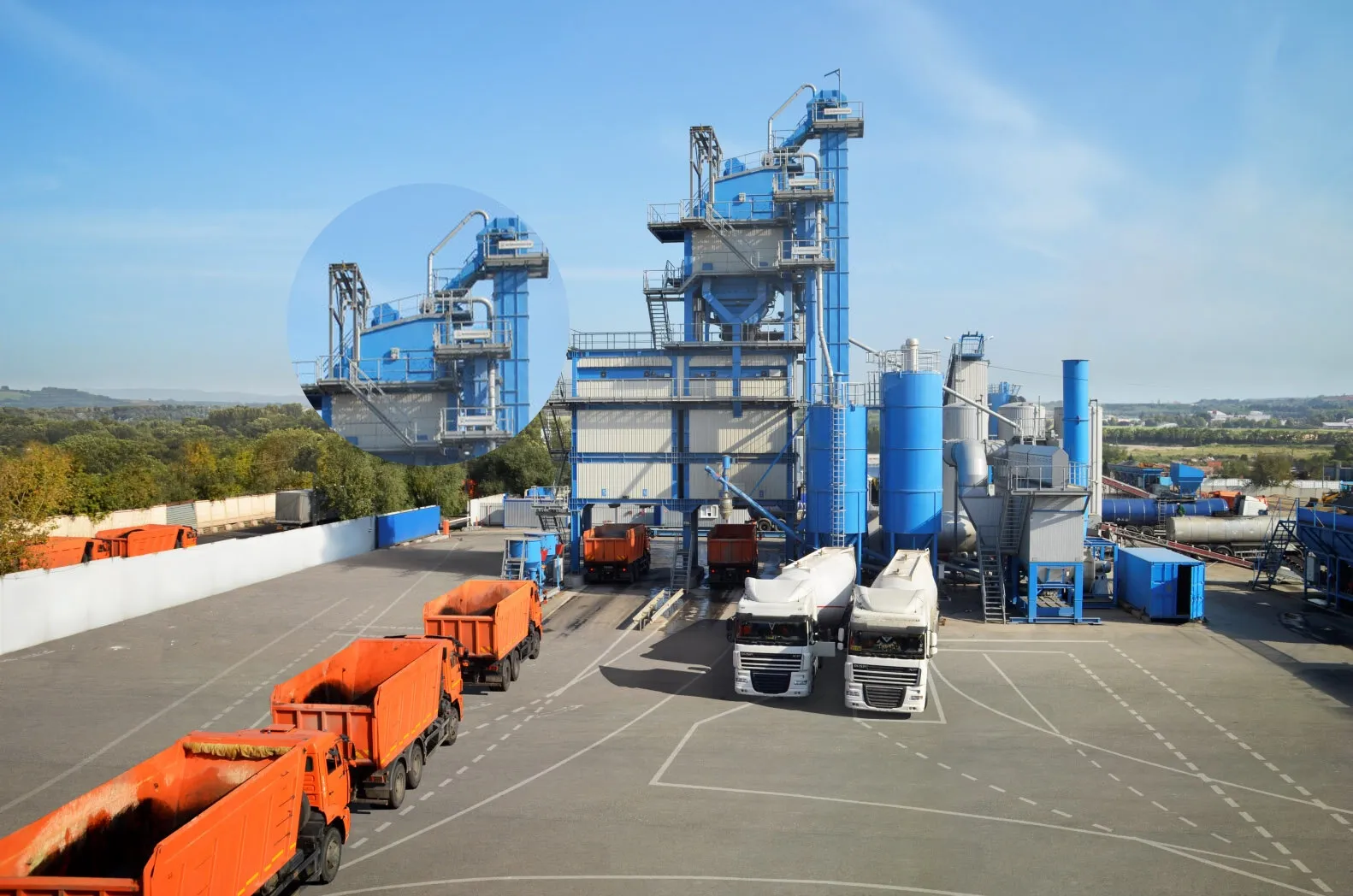

Băng nâng và hệ thống tháp sàng lọc cốt liệu nóng
Hệ thống sàng thường có từ 4 đến 6 tầng tùy theo quy mô trạm. Thiết kế sàng giúp tối ưu hóa diện tích bề mặt và tốc độ phân tách vật liệu.
Phễu chứa nóng đảm bảo nguồn cung cốt liệu luôn sẵn sàng cho mẻ trộn tiếp theo. Nhiệt độ của đá được duy trì ổn định trong suốt quá trình lưu trữ tạm.

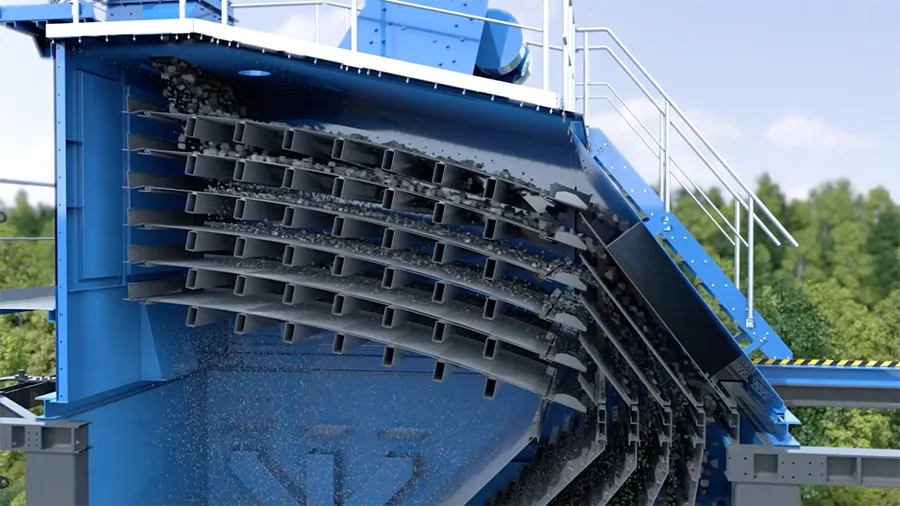

Cận cảnh máy sàng rung phân loại khoáng chất
Chế Biến Chất Độn Và Bột Khoáng
Dây chuyền chất độn đảm nhiệm việc dự trữ và định lượng bột khoáng. Bột đá giúp tăng diện tích tiếp xúc và độ bám dính cho nhựa đường.
Trạm trộn thường sử dụng song song chất độn nhập khẩu và chất độn tái sinh. Mỗi loại được lưu trữ trong các silo thép tấm đặc có hệ thống thang bảo vệ.
Hệ thống silo chứa chất độn tái sinh và nhập khẩu
Băng nâng kép vận chuyển chất độn lên silo đệm phía trên cân. Vít định lượng sẽ đưa chính xác lượng bột cần thiết vào mẻ trộn tự động.
Việc tách biệt hai loại chất độn giúp kiểm soát chất lượng hỗn hợp tốt hơn. Quy trình này kết thúc khi bột khoáng đã sẵn sàng trong phễu cân.
Thiết bị vận chuyển và silo đệm chất độn
Hệ Thống Lưu Trữ Nhựa Đường Bitum
Dây chuyền bitum tập trung vào việc gia nhiệt và bơm nhựa đường lỏng. Nhựa đường được chiết xuất từ quá trình lọc dầu mỏ với độ nhớt cao.
Các bồn chứa bitum được phủ lớp sơn bảo vệ và cách nhiệt bằng bông khoáng. Hệ thống sưởi tự động sẽ tắt khi mức nhựa đạt ngưỡng tối thiểu.

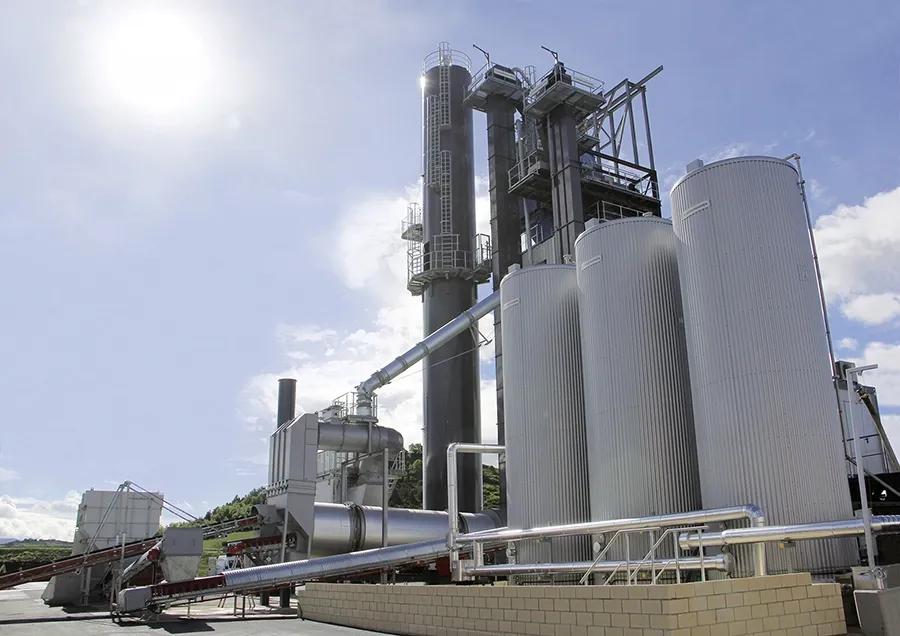

Bồn chứa nhựa đường bitum gia nhiệt hiện đại
Đầu dò mức thủy tĩnh giúp giám sát lượng nhựa đường còn lại trong bể. Còi báo hiệu và đèn cảnh báo sẽ hoạt động khi bể đầy tới mức tối đa.
Đường ống dẫn nhựa được thiết kế giữ nhiệt để tránh hiện tượng đông đặc. Nhựa đường sau đó được bơm lên phễu cân bitum với độ chính xác cao.
Hệ thống đường ống dẫn bitum vào buồng trộn
Công Đoạn Cân Trộn Hỗn Hợp Đồng Nhất
Cân và trộn là trái tim của hệ thống trạm trộn bê tông nhựa. Tại đây, cốt liệu nóng, chất độn và nhựa đường được định lượng theo mẻ.
Quá trình cân của ba thành phần này diễn ra hoàn toàn song song. Sau khi cân xong, toàn bộ nguyên liệu sẽ đổ vào buồng trộn cưỡng bức.

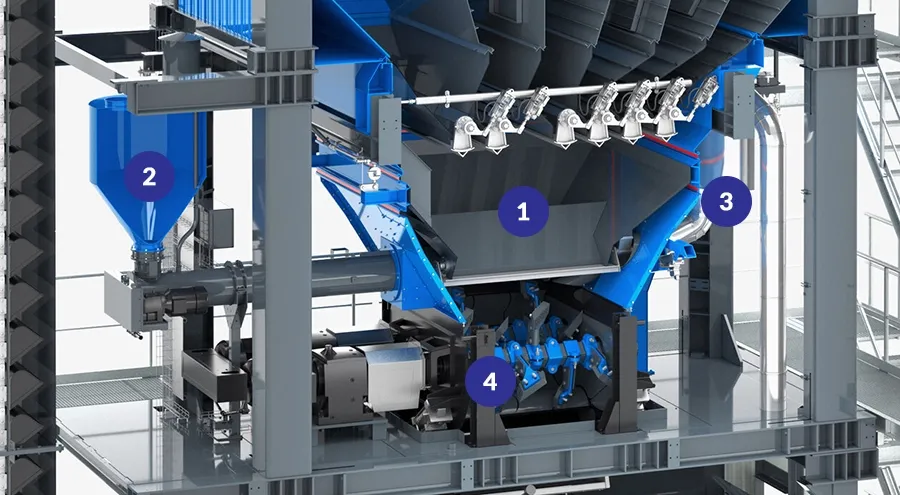

Phễu cân định lượng các thành phần bê tông nhựa
Bộ trộn hai trục ngang giúp các thành phần hòa quyện trong thời gian ngắn. Mỗi chu kỳ trộn thông thường kéo dài khoảng 45 giây cho mỗi mẻ.
Mức làm đầy buồng trộn không quá 60% giúp hỗn hợp đồng nhất tối đa. Thiết kế này cũng góp phần làm giảm hao mòn cho các tấm lót buồng trộn.

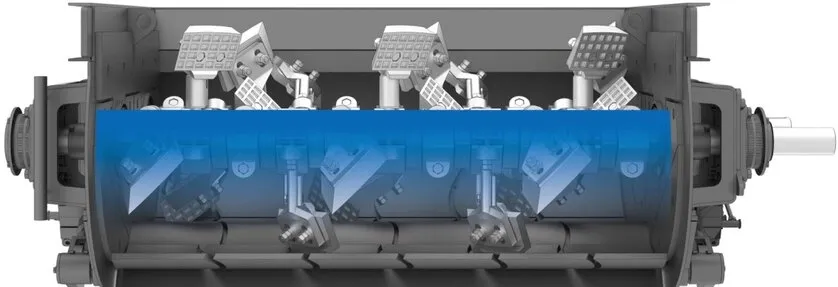

Bộ trộn cưỡng bức tạo hỗn hợp bê tông nhựa nóng
Hỗn hợp nhựa đường thành phẩm sau đó được chuyển xuống xe tải hoặc silo chứa. Thùng chất liệu bánh xích vận chuyển vật liệu một cách tự động và linh hoạt.
Silo chứa giúp lưu trữ nhựa đường nóng trong thời gian dài chờ vận chuyển. Lớp cách nhiệt dày giúp hạn chế tối đa việc giảm nhiệt độ của sản phẩm.
Silo chứa bê tông nhựa thành phẩm chờ vận chuyển
Công Nghệ Điều Khiển Trạm Trộn Thông Minh
Hệ thống điều khiển BLS3000 cho phép quản lý toàn bộ trạm trộn qua máy tính. Người vận hành có thể theo dõi mọi thông số qua hai màn hình lớn.
Màn hình bên trái tập trung kiểm soát quy trình trộn và quản lý đơn hàng. Hệ thống cơ sở dữ liệu giúp lưu trữ hàng ngàn công thức cấp phối khác nhau.

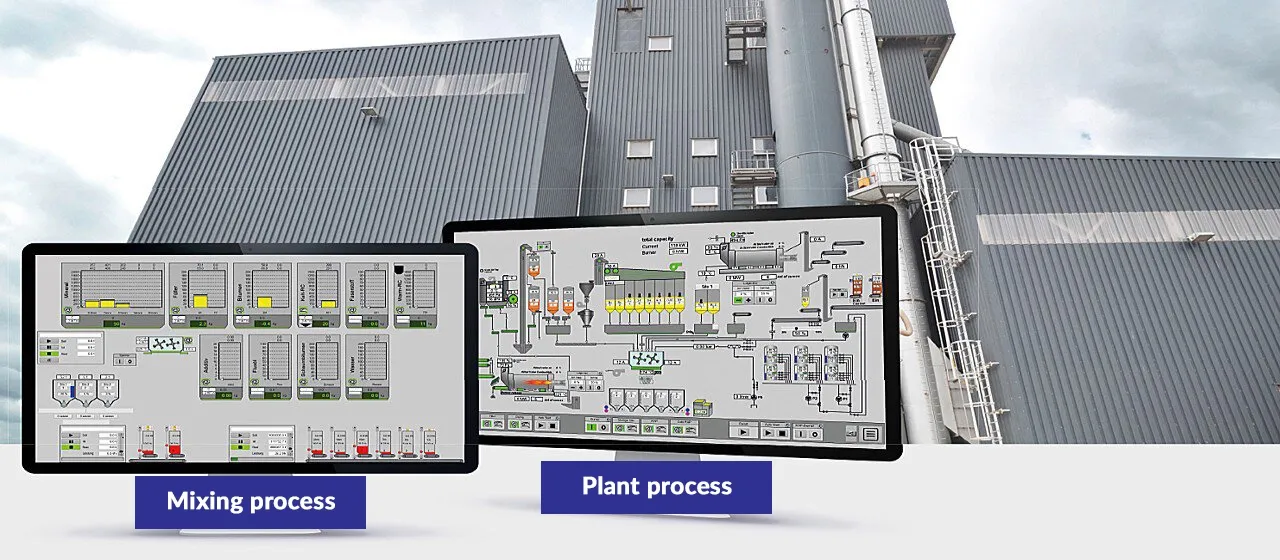

Giao diện hệ thống điều khiển trạm trộn thông minh
Màn hình bên phải dùng để giám sát quá trình sấy và hệ thống kho chứa. Chức năng tự động khởi động và dừng giúp tối ưu hóa thao tác vận hành.
Tất cả các lỗi kỹ thuật đều được hiển thị rõ ràng dưới dạng văn bản. Khả năng bảo trì từ xa giúp kỹ thuật viên xử lý sự cố nhanh chóng nhất.
Màn hình giám sát quá trình sấy và lưu trữ vật liệu
Công nghệ hiện đại còn tích hợp khả năng giám sát năng lượng tiêu thụ. Các báo cáo sản xuất được xuất ra tự động để phục vụ quản lý doanh nghiệp.
Việc ứng dụng hệ thống điều khiển tiên tiến giúp nâng cao đáng kể năng suất. Đây là yếu tố then chốt để các nhà thầu đảm bảo tiến độ công trình.
Việc hiểu rõ cấu tạo và quy trình của trạm trộn bê tông nhựa giúp các đơn vị thi công tối ưu hóa chất lượng mặt đường. Sự kết hợp giữa máy móc hiện đại và công nghệ điều khiển thông minh đảm bảo hỗn hợp bê tông nhựa luôn đạt độ bền cao nhất. Đầu tư vào hệ thống trạm trộn chuẩn xác là bước đi quan trọng để xây dựng những công trình giao thông bền vững cho tương lai.
