Hệ thống chiếu sáng quyết định trực tiếp năng suất và an toàn lao động trong thiết kế chiếu sáng cho nhà xưởng. Một nhà máy thiếu ánh sáng gây mệt mỏi, sai sót, thậm chí tai nạn. Ngược lại, chiếu sáng dư thừa lãng phí điện năng và chi phí vận hành. Bài viết này trình bày 5 phương pháp tính toán được áp dụng thực tế trong thiết kế hệ thống đèn công nghiệp, giúp doanh nghiệp cân bằng giữa hiệu quả kỹ thuật và kinh tế.
Tiêu chuẩn chiếu sáng nhà xưởng công nghiệp theo QCVN 09:2013/BXD

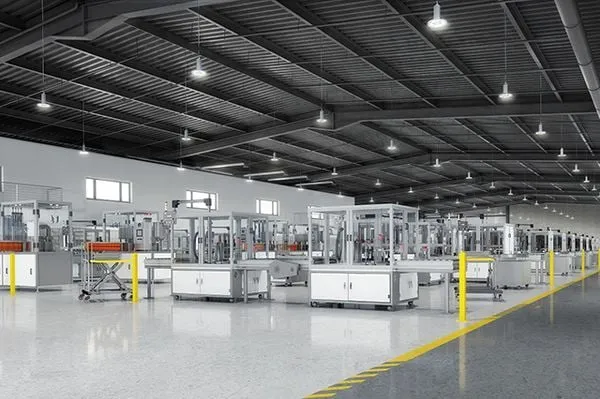

Tiêu chuẩn hệ thống chiếu sáng nhà xưởng
Quy chuẩn kỹ thuật Quốc gia QCVN 09:2013/BXD quy định rõ độ rọi tối thiểu cho từng loại công việc. Xưởng gia công cơ khí yêu cầu 300-500 lux, trong khi lắp ráp điện tử cần 750-1000 lux. Tiêu chuẩn này không chỉ đảm bảo thị giác mà còn giảm 30-40% tỷ lệ mỏi mắt theo nghiên cứu của Viện An toàn Lao động.
Phạm vi áp dụng
Tiêu chuẩn bắt buộc với mọi khu vực có người làm việc thường xuyên: dây chuyền sản xuất, khu đóng gói, kho nguyên liệu. Hành lang và khu vực phụ trợ áp dụng mức thấp hơn (100-150 lux) nhưng vẫn đủ để di chuyển an toàn.
Các chỉ tiêu kỹ thuật bắt buộc
Hệ số hoàn màu (CRI) ≥ 80 đảm bảo phân biệt chính xác màu sắc vật liệu. Độ chói không vượt 3000 cd/m² tránh lóa mắt. Mật độ công suất tối đa 15W/m² theo quy định tiết kiệm năng lượng. Đèn LED hiện đại đạt 100-130 lm/W, vượt xa đèn huỳnh quang (60-80 lm/W) và halogen (15-25 lm/W).
5 phương pháp tính toán thiết kế chiếu sáng nhà xưởng
1. Phương pháp từng điểm (Point-by-Point Method)

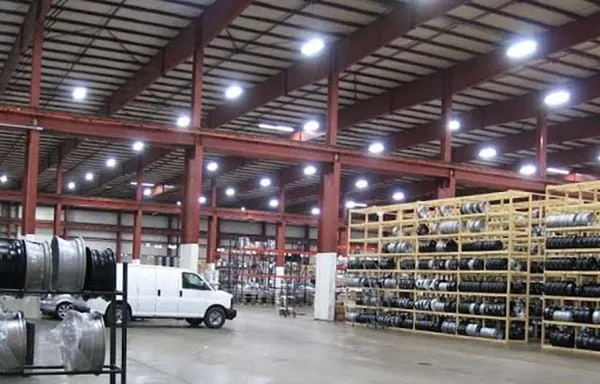

Phương pháp thiết kế chiếu sáng nhà xưởng từng điểm
Phương pháp này áp dụng định luật bình phương nghịch đảo khoảng cách để tính độ rọi tại từng vị trí cụ thể. Phù hợp với khu vực yêu cầu độ chính xác cao như bàn kiểm tra chất lượng, máy CNC.
Công thức cơ bản:
- Độ rọi ngang: E = (I × cosθ) / h²
- Độ rọi đứng: E = (I × sinθ) / h²
Trong đó I là cường độ sáng (candela), h là khoảng cách từ đèn đến điểm tính, θ là góc chiếu. Phương pháp này cho phép mô phỏng chính xác phân bố ánh sáng trước khi lắp đặt, tránh lãng phí khi điều chỉnh sau.
2. Phương pháp gần chính xác (Lumen Method)
Áp dụng cho phòng nhỏ hoặc khu vực có chỉ số phòng < 0.5. Tính nhanh số lượng đèn cần thiết dựa trên diện tích và độ rọi yêu cầu.
Quy trình:
- Xác định tổng quang thông: Φ = E × A (lumen)
- Tính số đèn: N = Φ / (F × η)
Với E là độ rọi (lux), A là diện tích (m²), F là quang thông mỗi đèn, η là hiệu suất sử dụng (0.4-0.7 tùy màu tường và trần). Phương pháp này nhanh nhưng không tính được độ đồng đều chiếu sáng.
3. Phương pháp hệ số sử dụng (Utilization Factor Method)
Phương pháp chuẩn cho nhà xưởng diện tích > 10m². Tính đến phản xạ từ trần, tường và sàn.
Các bước thực hiện:
Bước 1: Tính chỉ số phòng K = (L × W) / [H × (L + W)]
Bước 2: Tra bảng hệ số sử dụng UF dựa trên K và hệ số phản xạ (trần 0.7, tường 0.5, sàn 0.2)
Bước 3: Tính số đèn N = (E × A) / (F × UF × LLF)
LLF (Light Loss Factor) thường lấy 0.7-0.8 để tính đến bụi bẩn và hao mòn theo thời gian. Phương pháp này cân bằng giữa độ chính xác và tốc độ tính toán.
4. Phương pháp mật độ công suất
Tính nhanh dựa trên kinh nghiệm thực tế. Xưởng cơ khí thường cần 10-15W/m², xưởng may 15-20W/m², lắp ráp điện tử 20-25W/m².
Ví dụ: Xưởng may 200m² cần 200 × 15 = 3000W. Dùng đèn LED 50W thì cần 3000 ÷ 50 = 60 bóng. Phương pháp này nhanh nhưng chỉ mang tính tham khảo, cần kiểm chứng bằng phương pháp chính xác hơn.
5. Phương pháp gần đúng cho đèn ống huỳnh quang
Áp dụng riêng cho hệ thống đèn ống truyền thống. Dựa trên hệ số K và loại bố trí đèn (trực xạ K=1.3, phản xạ K=1.5, hỗn hợp K=1.4).
Công thức: N = (E × A × K) / (F × η)
Phương pháp này đang dần lỗi thời khi LED thay thế huỳnh quang, nhưng vẫn cần thiết khi nâng cấp hệ thống cũ.
Tính toán công suất và số lượng đèn

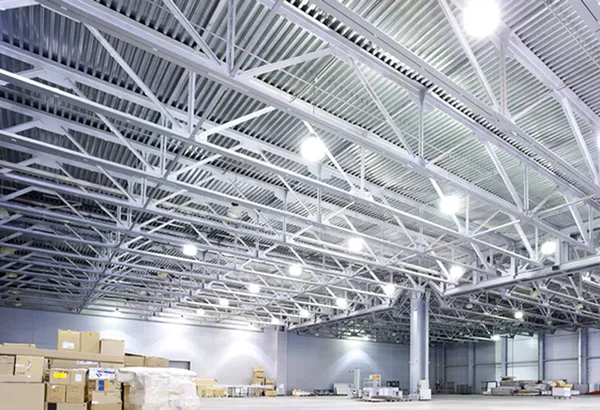

Đèn chiếu sáng nhà xưởng
Bảng công suất đèn LED theo chiều cao treo
| Chiều cao (m) | Công suất LED (W) | Công suất Halogen (W) |
|---|---|---|
| 4-5 | 40-60 | 300 |
| 6-7 | 60-100 | 300-1000 |
| 8-10 | 100-150 | 1000-1500 |
| 11-14 | 150-250 | 1500-2000 |
Đèn LED 100W tại độ cao 8m tương đương halogen 1000W về độ rọi, nhưng tiết kiệm 90% điện năng. Tuổi thọ LED 50,000 giờ so với halogen 2,000 giờ giảm chi phí bảo trì đáng kể.
Ví dụ tính toán cụ thể
Xưởng may 200m², yêu cầu 400 lux, dùng đèn LED 50W (5000 lumen):
- Tổng quang thông: 200 × 400 = 80,000 lumen
- Hệ số sử dụng 0.6, hệ số hao mòn 0.8
- Số đèn: 80,000 ÷ (5000 × 0.6 × 0.8) = 33 bóng
- Bố trí lưới 6 × 6 đèn, khoảng cách 3.5m
Các yếu tố ảnh hưởng đến thiết kế

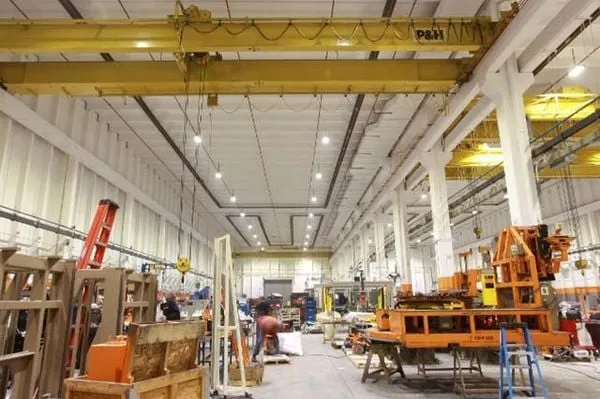

Yếu tố ảnh hưởng đến thiết kế đèn chiếu sáng
Hệ số phản xạ bề mặt
Tường sơn trắng (phản xạ 0.7) giảm 20-30% số đèn so với tường tối (0.3). Sàn bê tông sáng màu (0.3) tốt hơn sàn nhựa đen (0.1). Đầu tư sơn lại tường có thể hoàn vốn trong 2-3 năm nhờ tiết kiệm điện.
Nhiệt độ màu và chỉ số hoàn màu
Đèn 4000-5000K (ánh sáng trắng trung tính) phù hợp nhà xưởng, giảm mỏi mắt hơn 6500K (trắng lạnh). CRI ≥ 80 bắt buộc với công việc phân biệt màu sắc. Xưởng in, dệt nhuộm cần CRI ≥ 90.
Ảnh hưởng của máy móc và thiết bị
Máy cao 3-4m che chắn ánh sáng, cần tăng 15-20% số đèn hoặc bổ sung đèn cục bộ. Kệ hàng cao tạo bóng tối, yêu cầu đèn chiếu hướng hoặc đèn gắn kệ.
Hình ảnh dự án thực tế

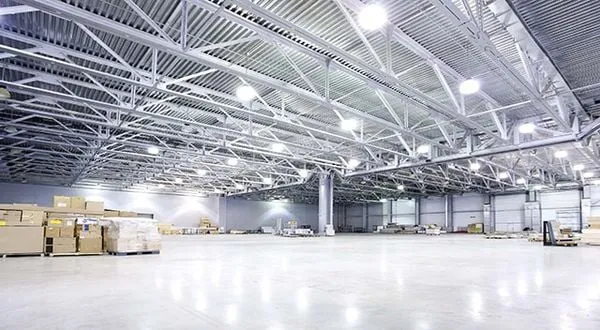

Thiết kế chiếu sáng nhà xưởng mẫu 1

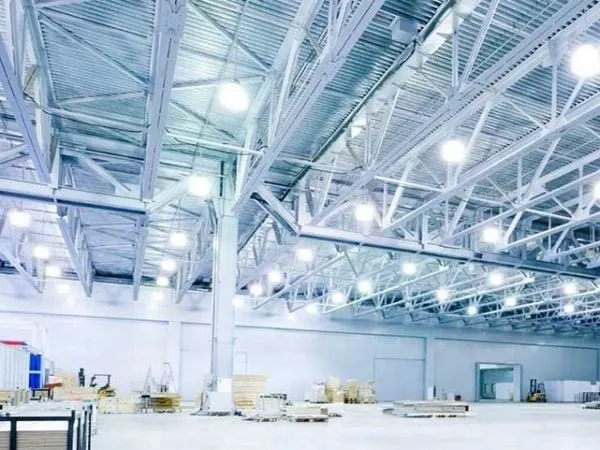

Thiết kế chiếu sáng nhà xưởng mẫu 2

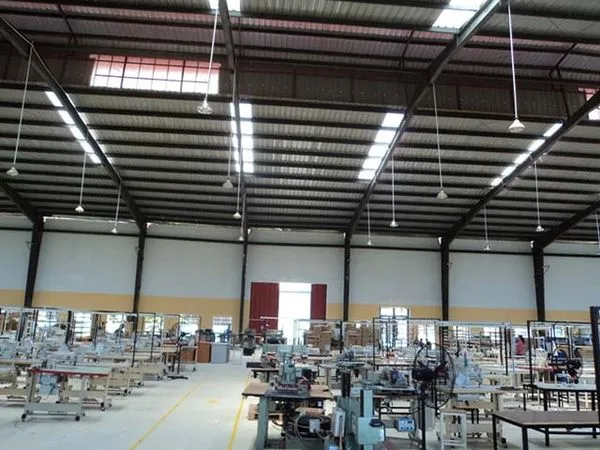

Thiết kế chiếu sáng nhà xưởng mẫu 3

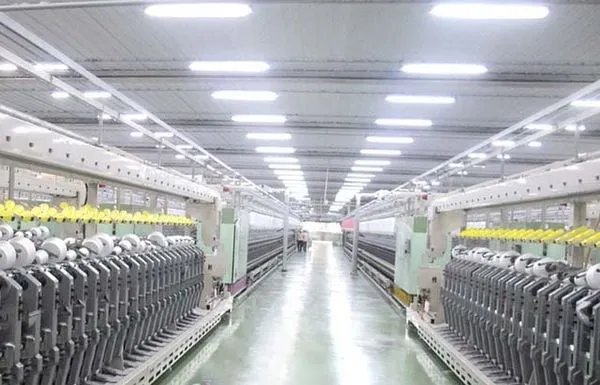

Thiết kế chiếu sáng nhà xưởng mẫu 4

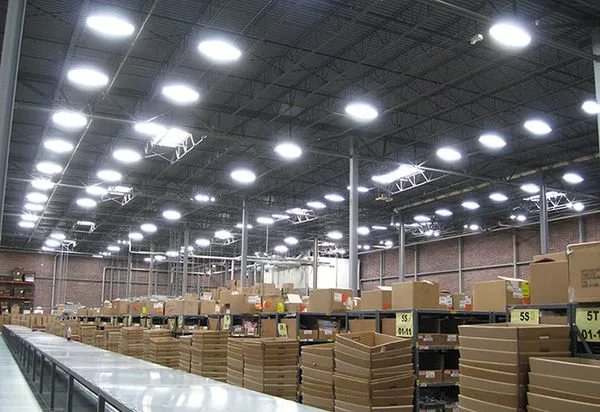

Thiết kế chiếu sáng nhà xưởng mẫu 5
Năm phương pháp trên cung cấp công cụ tính toán từ sơ bộ đến chi tiết cho thiết kế chiếu sáng cho nhà xưởng. Lựa chọn phương pháp phù hợp với quy mô và yêu cầu kỹ thuật giúp tối ưu chi phí đầu tư và vận hành dài hạn.
