Trong môi trường sản xuất công nghiệp, hệ thống chiếu sáng nhà xưởng quyết định trực tiếp năng suất lao động và an toàn vận hành. Ánh sáng không đủ gây mỏi mắt, sai sót trong gia công; ánh sáng dư thừa lãng phí điện năng. Bài viết phân tích 5 phương pháp thiết kế chiếu sáng được áp dụng thực tế tại các nhà máy, xưởng sản xuất — từ tính toán độ rọi đến lựa chọn công suất đèn phù hợp.
Tiêu Chuẩn Chiếu Sáng Công Nghiệp Hiện Hành
Tiêu chuẩn hệ thống chiếu sáng nhà xưởng
Theo QCVN 09:2013/BXD, chiếu sáng nhà xưởng phải đáp ứng các yêu cầu về độ rọi tối thiểu, chỉ số hoàn màu (CRI), và mật độ công suất. Tiêu chuẩn áp dụng cho toàn bộ khu vực làm việc: dây chuyền sản xuất, khu đóng gói, lối đi lại, kho nguyên liệu.
Phạm Vi Áp Dụng
Hệ thống chiếu sáng bắt buộc tại mọi vị trí có người làm việc thường xuyên. Độ rọi không đồng đều giữa các khu vực tạo điểm mù, gây nguy cơ tai nạn khi di chuyển giữa vùng sáng-tối đột ngột.
Các Chỉ Tiêu Kỹ Thuật Bắt Buộc
Độ rọi trung bình: Tùy loại công việc, dao động 200-750 lux. Gia công tinh yêu cầu 500+ lux; kho chứa chấp nhận 150-200 lux.
Chỉ số hoàn màu (CRI): Tối thiểu 80 cho xưởng may, in ấn, kiểm tra chất lượng sản phẩm. Xưởng cơ khí chấp nhận CRI 60-70.
Mật độ công suất: Không vượt 15W/m² với đèn LED, 25W/m² với đèn huỳnh quang (theo QCVN 09:2013/BXD).
Độ chói: Hạn chế dưới 3000 cd/m² tại góc nhìn 45° để tránh lóa mắt.
5 Phương Pháp Thiết Kế Chiếu Sáng Nhà Xưởng
1. Phương Pháp Điểm Sáng (Point-by-Point)
Phương pháp thiết kế chiếu sáng nhà xưởng từng điểm
Áp dụng định luật bình phương khoảng cách để tính độ rọi tại từng vị trí cụ thể. Phù hợp khi cần độ chính xác cao cho bàn làm việc, máy kiểm tra chất lượng, hoặc khu vực yêu cầu chiếu sáng cục bộ.
Nguyên lý: Cường độ sáng giảm tỷ lệ nghịch với bình phương khoảng cách. Đèn treo cao 6m cho độ rọi chỉ bằng 1/4 so với treo 3m (cùng công suất).
Công thức cơ bản:
- Độ rọi ngang: E = (I × cosθ) / h²
- Độ rọi đứng: E = (I × sinθ) / h²
Trong đó: I = cường độ sáng (candela), h = khoảng cách đèn-mặt phẳng, θ = góc chiếu.
Ứng dụng thực tế: Tính toán chiếu sáng cho 5-10 điểm đại diện, sau đó nội suy cho toàn bộ không gian. Phương pháp này lộ rõ vùng thiếu sáng do che khuất bởi máy móc hoặc kệ hàng.
2. Phương Pháp Hệ Số Sử Dụng (Lumen Method)

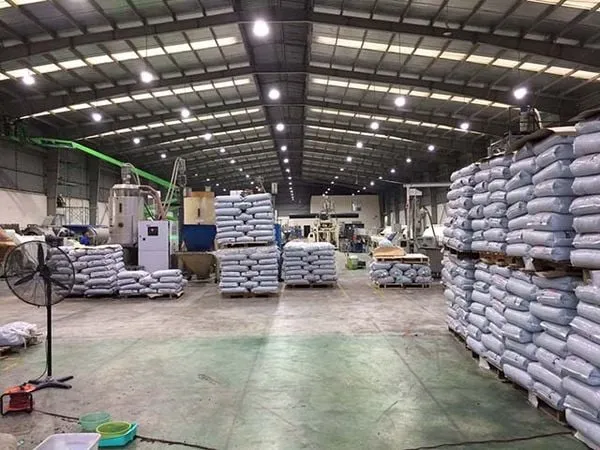

Phương pháp thiết kế nhà xưởng gần chính xác
Phương pháp phổ biến nhất cho chiếu sáng tổng thể. Tính tổng quang thông cần thiết dựa trên diện tích, độ rọi yêu cầu, và hệ số sử dụng (phụ thuộc tỷ lệ phòng, độ phản xạ tường/trần).
Công thức:
N = (E × A) / (F × UF × LLF)
- N: số bóng đèn
- E: độ rọi yêu cầu (lux)
- A: diện tích (m²)
- F: quang thông mỗi bóng (lumen)
- UF: hệ số sử dụng (0.4-0.7)
- LLF: hệ số suy giảm theo thời gian (0.7-0.8)
Xác định hệ số sử dụng: Tra bảng theo chỉ số phòng K = (L × W) / [H × (L + W)], trong đó L, W là chiều dài/rộng, H là chiều cao treo đèn tính từ mặt làm việc.
Lưu ý: Phương pháp này cho kết quả trung bình. Không phù hợp với nhà xưởng có nhiều vách ngăn, trần cao thấp không đều, hoặc yêu cầu độ rọi khác biệt lớn giữa các khu vực.
3. Phương Pháp Mật Độ Công Suất
Ước lượng nhanh dựa trên kinh nghiệm thực tế: mật độ công suất (W/m²) × diện tích = tổng công suất cần thiết.
Mật độ công suất khuyến nghị (đèn LED):
- Xưởng cơ khí: 8-12 W/m²
- Xưởng may, dệt: 10-15 W/m²
- Lắp ráp điện tử: 12-18 W/m²
- Kho chứa: 5-8 W/m²
Ví dụ: Xưởng may 500m² cần 500 × 12 = 6000W. Dùng đèn LED 100W → cần 60 bóng.
Ưu điểm: Tính nhanh, phù hợp giai đoạn khảo sát sơ bộ. Nhược điểm: Không tính đến chiều cao treo đèn, màu sơn tường, bố trí máy móc — các yếu tố ảnh hưởng 20-30% hiệu suất chiếu sáng.
4. Phương Pháp Tính Gần Đúng Điều Chỉnh
Cải tiến từ phương pháp hệ số sử dụng, bổ sung hệ số điều chỉnh theo đặc điểm thực tế: màu sơn tường (hệ số phản xạ 0.3-0.7), mức độ bụi bẩn (hệ số bảo trì 0.6-0.9), loại đèn (phân bố quang trực xạ/phản xạ).
Công thức mở rộng:
N = (E × A × K) / (F × UF × MF)
Thêm hệ số K (1.2-1.5) tùy điều kiện:
- K = 1.2: Phòng sạch, tường sáng
- K = 1.3: Điều kiện trung bình
- K = 1.5: Môi trường bụi nhiều, tường tối
5. Phương Pháp Tính Cho Đèn Huỳnh Quang

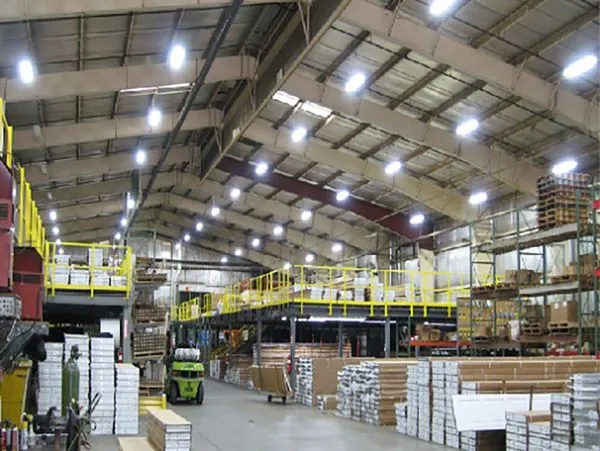

Hệ thống chiếu sáng nhà xưởng
Áp dụng riêng cho đèn ống huỳnh quang (T8, T5) — vẫn phổ biến tại các xưởng cũ. Tính theo bộ đèn (mỗi bộ 2-4 ống), không tính riêng từng bóng.
Đặc điểm: Đèn huỳnh quang phân bố ánh sáng dọc trục, tạo vùng sáng hình chữ nhật. Cần bố trí song song, khoảng cách giữa các dãy = 1.2-1.5 lần chiều cao treo đèn.
Ví dụ: Xưởng 10×20m, trần cao 4m, yêu cầu 300 lux. Dùng bộ đèn 2×36W (quang thông 6000 lumen/bộ). Tính được cần 15-18 bộ, bố trí 3 dãy × 6 bộ/dãy.
Tính Toán Công Suất Và Số Lượng Đèn
Bảng Công Suất Theo Chiều Cao Treo
| Chiều cao (m) | LED (W) | Halogen (W) |
|---|---|---|
| 4-5 | 40-60 | 300 |
| 6-7 | 60-100 | 300-500 |
| 8-10 | 100-150 | 500-1000 |
| 11-14 | 150-250 | 1000-2000 |
Lưu ý: Với trần cao >10m, ưu tiên đèn LED công suất lớn (150W+) thay vì tăng số lượng đèn nhỏ — giảm chi phí lắp đặt, bảo trì.
Quy Trình Tính Số Lượng Đèn
Bước 1: Xác định tổng quang thông = Diện tích × Độ rọi yêu cầu
Ví dụ: 200m² × 400 lux = 80,000 lumen
Bước 2: Tính tổng công suất = Tổng quang thông / Hiệu suất đèn
Đèn LED 100 lm/W: 80,000 / 100 = 800W
Bước 3: Chọn công suất đèn và tính số lượng
Dùng đèn 50W: 800 / 50 = 16 bóng
Kiểm tra: Bố trí 16 bóng trên 200m² → khoảng cách ~3.5m (phù hợp với trần 4-5m).
Các Yếu Tố Ảnh Hưởng Đến Thiết Kế
Chỉ Số Kỹ Thuật Đèn
Yếu tố ảnh hưởng đến thiết kế đèn chiếu sáng
Quang thông (lumen): Chỉ số quan trọng nhất, không phải công suất. Đèn LED 50W (5000 lumen) sáng hơn đèn huỳnh quang 80W (4500 lumen).
Chỉ số hoàn màu (CRI):
- CRI ≥90: Kiểm tra màu sắc sản phẩm (dệt may, in ấn)
- CRI 80-90: Lắp ráp điện tử, gia công cơ khí
- CRI 60-80: Kho chứa, bãi đỗ xe
Nhiệt độ màu: 4000-5000K (ánh sáng trắng trung tính) phù hợp nhất cho nhà xưởng — giảm mỏi mắt, tăng độ tỉnh táo.
Ảnh Hưởng Của Môi Trường
Màu sơn tường: Tường trắng (hệ số phản xạ 0.7) tiết kiệm 20-30% số đèn so với tường xám đen (hệ số 0.3).
Máy móc che chắn: Nhà xưởng có kệ cao, máy lớn cần tăng 15-20% số đèn hoặc bổ sung đèn cục bộ.
Bụi bẩn: Môi trường xi măng, gỗ, kim loại làm giảm 30-40% độ sáng sau 6 tháng. Cần hệ số bảo trì thấp (0.6-0.7) khi tính toán.
Độ Rọi Theo Loại Công Việc
| Công việc | Độ rọi (lux) |
|---|---|
| Lắp ráp tinh vi | 750-1000 |
| Kiểm tra chất lượng | 500-750 |
| Gia công cơ khí | 300-500 |
| Lắp ráp thô | 200-300 |
| Kho chứa, lối đi | 100-200 |
Hình Ảnh Thi Công Thực Tế
Thiết kế chiếu sáng nhà xưởng mẫu 1
