Phần mềm thiết kế kết cấu thép là công cụ cốt lõi giúp kỹ sư xây dựng tối ưu hóa quy trình tính toán và kiểm soát chất lượng khi thi công nhà kết cấu thép theo tiêu chuẩn hiện hành. Phiên bản KIW 2026 mang đến sự đột phá trong việc tự động hóa thiết kế, tích hợp sâu các thuật toán phân tích nội lực hiện đại và khả năng tối ưu khối lượng vật liệu vượt trội. Bài viết này sẽ phân tích chi tiết tính năng chuyên sâu và hướng dẫn ứng dụng KIW vào thực tế sản xuất tại Thép Đại Phát Lộc.
Giao diện tương tác và hệ thống nhập liệu thông minh
Điểm khác biệt lớn nhất của KIW 3.0 (phát triển lên bản 2026) so với các công cụ tính toán truyền thống là giao diện đồ họa tương tác trực quan. Hệ thống cho phép người dùng mô phỏng các sơ đồ kết cấu mẫu thường gặp trong thực tế như khung một nhịp, nhiều nhịp với các độ dốc mái biến thiên. Việc linh động trong định nghĩa tiết diện – từ thép hình chữ I định hình theo tiêu chuẩn đến thép tấm tổ hợp – giúp kỹ sư xử lý được cả những yêu cầu kỹ thuật phức tạp nhất của chủ đầu tư.

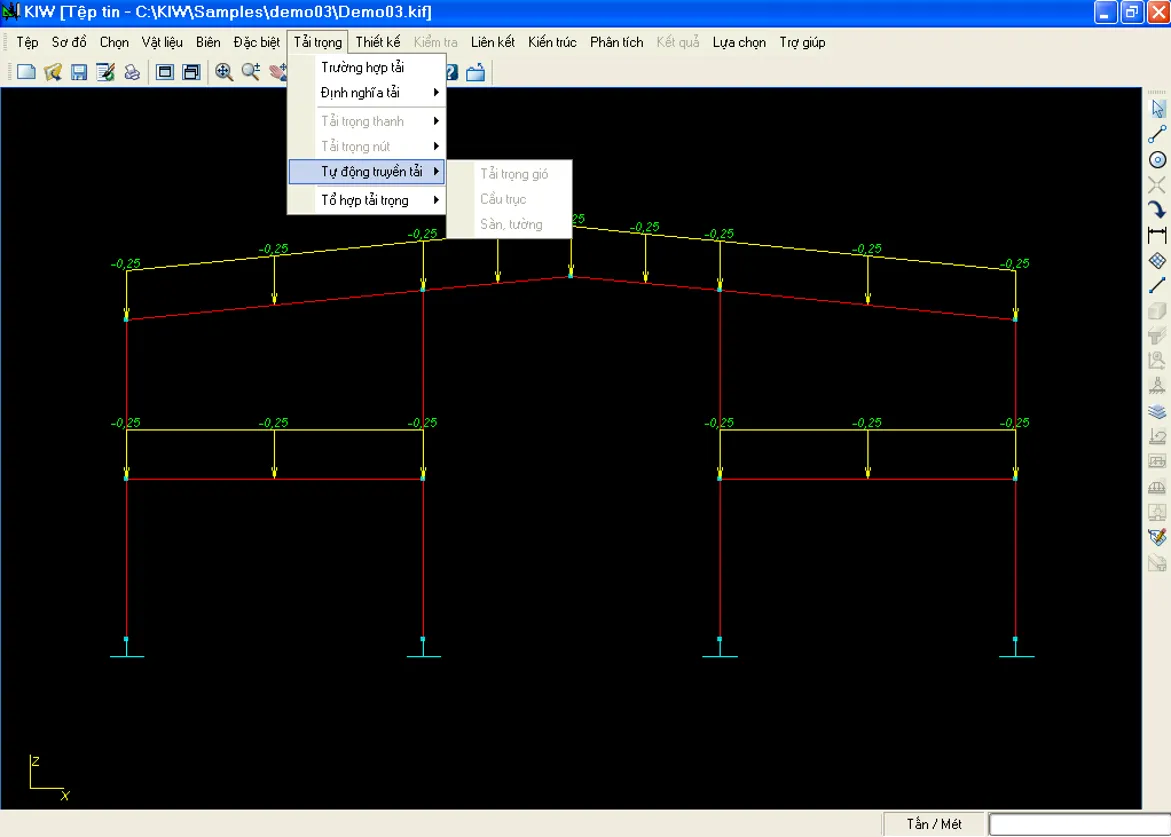

Giao diện nhập liệu phần mềm thiết kế kết cấu thép KIWHình 1: Module nhập liệu tham số hóa giúp rút ngắn 50% thời gian tạo mô hình cơ sở.
Hệ thống tải trọng trong KIW được thiết kế bao phủ toàn bộ các kịch bản tác động trong môi trường xây dựng Việt Nam. Từ tải trọng phân bố đều, hình thang đến các biến số về chuyển vị cưỡng bức gối tựa. Đặc biệt, cơ chế tự động dồn tải trọng gió theo tiêu chuẩn mới nhất (cập nhật từ TCVN 2737) và tải trọng bản thân giúp loại bỏ các sai sót thủ công trong quá trình sơ đồ hóa.
Khả năng phân tích và thuật toán tối ưu hóa vật liệu
Trái tim của phần mềm thiết kế kết cấu thép KIW chính là phương pháp phần tử hữu hạn (FEA). Thuật toán này không chỉ xác định nội lực đơn thuần mà còn thực hiện tổ hợp nội lực tự động, xác định đường bao nguy hiểm nhất cho từng cấu kiện thanh cụ thể trong hệ tọa độ 3D.

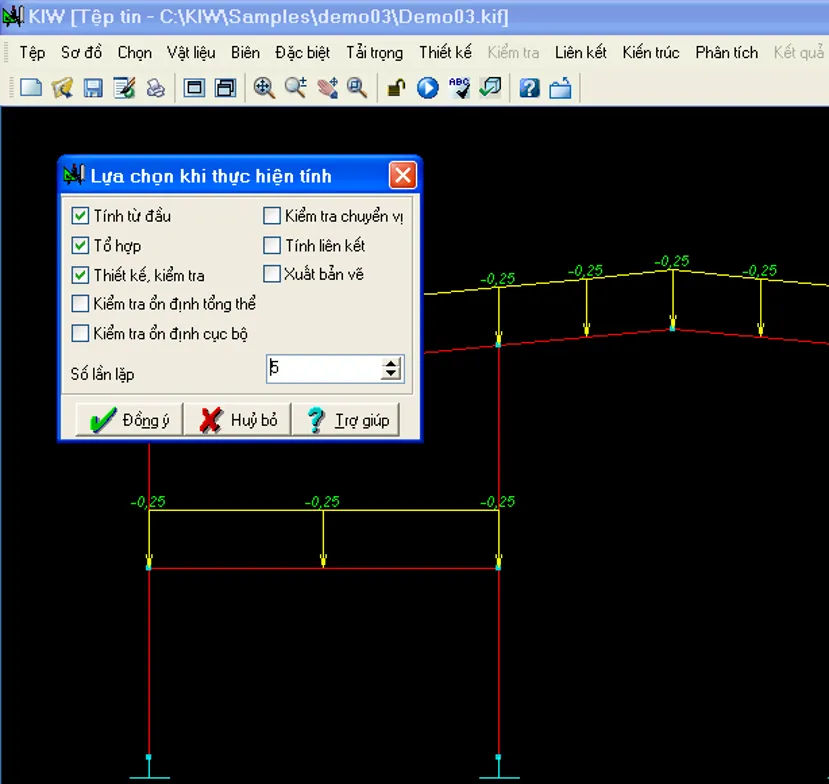

Quy trình phân tích và tối ưu hóa kết cấu thép chuyên sâuHình 2: Phân tích biểu đồ nội lực và kiểm tra ứng suất trực tiếp trên mô hình.
Sự vượt trội về mặt kỹ thuật nằm ở “phương pháp lập” trong bài toán thiết kế. Trong khi các phần mềm cũ yêu cầu người dùng khai báo tiết diện ban đầu và kiểm tra đạt/không đạt, KIW sẽ tự động thực hiện các vòng lặp tính toán để tìm ra tiết diện tối ưu nhất. Mục tiêu kép của quá trình này là:
- Đảm bảo tuyệt đối điều kiện bền và ổn định theo tiêu chuẩn Việt Nam hoặc Mỹ (AISC-LRFD).
- Cắt giảm trọng lượng vật liệu xuống mức thấp nhất để tiết kiệm chi phí phôi thép tại xưởng.
Hệ thống quy định kỹ thuật và đơn vị trong KIW 2026
Để đảm bảo tính chính xác tuyệt đối (Accuracy) trong YMYL, KIW thiết lập các quy tắc cứng về đơn vị và hệ tọa độ ngay từ bước khởi tạo. Người dùng có thể tùy chọn đơn vị chiều dài (m, cm, mm) và lực (Tấn, KN, KG, N) linh hoạt, nhưng cần thống nhất xuyên suốt dự án để tránh sai số lũy kế.
Hệ tọa độ trong phần mềm được chia rõ rệt:
- Hệ tọa độ tổng thể: Dùng để quản lý tọa độ nút, tải trọng nút và kết quả chuyển vị tổng thể.
- Hệ tọa độ địa phương: Gắn liền với từng phần tử thanh (trục 1 dọc thanh, trục 2 và 3 vuông góc) để xác định đặc trưng hình học và xuất kết quả nội lực tại từng mặt cắt ngang.
Đối với phần tử hữu hạn dạng thanh, việc xác định đúng nút đầu (i) và nút cuối (j) là bắt buộc. Mặt phẳng 1-2 trong KIW luôn song song với trục Z tổng thể, đảm bảo việc mô phỏng cột, dầm mái luôn chính xác so với tọa độ thực địa của công trình tại các khu công nghiệp.
Phân tích tải trọng và cơ chế dồn tải tự động
Một phần mềm thiết kế kết cấu thép chất lượng cao phải giải quyết được bài toán tải trọng gió và cầu trục – hai yếu tố gây biến dạng chính trong nhà thép tiền chế. KIW 2026 hỗ trợ người dùng khai báo vùng áp lực gió, dạng địa hình và hệ số khí động theo tiêu chuẩn quốc gia. Phần mềm sẽ quy đổi áp lực này thành các lực phân bố trực tiếp lên cột và kèo.

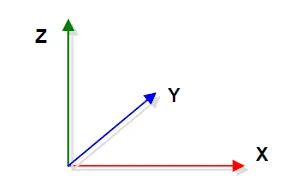

Mô phỏng hệ tọa độ địa phương và các thành phần nội lựcHình 3: Xác định phương chiều tải trọng dựa trên hệ tọa độ địa phương.
Đối với tải trọng cầu trục, kỹ sư chỉ cần nhập thông số kỹ thuật của thiết bị và hướng hoạt động. KIW sẽ tự động tính toán áp lực cực đại (Dmax), cực tiểu (Dmin) và lực hãm (T), sau đó chuyển đổi thành tải trọng tập trung tại các vai cột. Điều này đặc biệt hữu ích khi thiết kế các nhà xưởng nặng có sự rung động liên tục.
Kiểm tra cấu kiện thép theo TCVN 5575-2026
KIW thực hiện hai bài toán song song: Thiết kế cấu kiện mới hoặc Kiểm tra cấu kiện có sẵn. Toàn bộ quy trình tuân thủ nghiêm ngặt các tham số vật liệu như mô đun đàn hồi (E), cường độ kéo nén (R), hệ số Poisson và giới hạn chảy (Fy).

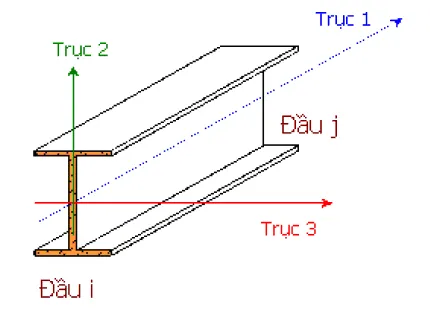

Quy trình kiểm tra ổn định bản cánh và bản bụng thép chữ IHình 4: Mô hình hóa phần tử thanh trong không gian nội lực.
Quy trình kiểm tra dầm và cột bao gồm 4 bước sống còn:
- Bước 1: Kiểm tra bền. Đánh giá ứng suất pháp lớn nhất và ứng suất tiếp tại các vị trí yếu của thanh.
- Bước 2: Kiểm tra ổn định tổng thể. Xét ổn định trong và ngoài mặt phẳng uốn, tính toán hệ số uốn dọc dựa trên các đặc trưng hình học thực tế.
- Bước 3: Kiểm tra ổn định cục bộ. Đánh giá độ mảnh của bản cánh và bản bụng thép để tránh hiện tượng mất ổn định trước khi đạt giới hạn bền.
- Bước 4: Kiểm tra biến dạng. Đảm bảo độ võng và chuyển vị đầu cột nằm trong giới hạn cho phép của tiêu chuẩn thiết kế.
Thiết kế chi tiết liên kết hàn và bu lông chuyên sâu
Một thế mạnh không thể bỏ qua của phần mềm thiết kế kết cấu thép KIW là khả năng tính toán chi tiết liên kết tại các nút khung. Thay vì chỉ đưa ra kết quả sơ bộ, phần mềm tính toán cụ thể chiều cao đường hàn thép, số lượng và cách bố trí bu lông neo móng.
Kỹ sư có quyền can thiệp vào các tham số liên kết như:
- Cường độ góc hàn, loại thép làm bản đế.
- Cường độ chịu cắt, ép mặt và chịu kéo của bu lông thường hoặc bu lông cường độ cao.
- Hệ số ma sát và độ tin cậy của liên kết dựa trên số lượng mặt cắt tính toán.
Kết quả cuối cùng không chỉ là các con số khô khan mà là một hệ thống bản vẽ chi tiết từ mặt cắt tiết diện, chi tiết liên kết cột – dầm đến bảng thống kê khối lượng vật liệu sử dụng, sẵn sàng cho việc sản xuất tại xưởng của Công Ty TNHH Thép Đại Phát Lộc.
Xuất bản vẽ kỹ thuật và tích hợp môi trường CAD
Phần mềm KIW 2026 hỗ trợ xuất dữ liệu trực tiếp sang các định dạng chuẩn như DXF và DWG, giúp đồng bộ hóa dữ liệu với AutoCAD. Khác với việc vẽ lại từ đầu, KIW tự động triển khai các chi tiết từ mô hình tính toán sang bản vẽ kỹ thuật bao gồm: sơ đồ khung, bản vẽ kết cấu mái tôn, các mặt cắt tiết diện, chi tiết liên kết và đặc biệt là bảng thống kê vật liệu chính xác đến từng kg thép.

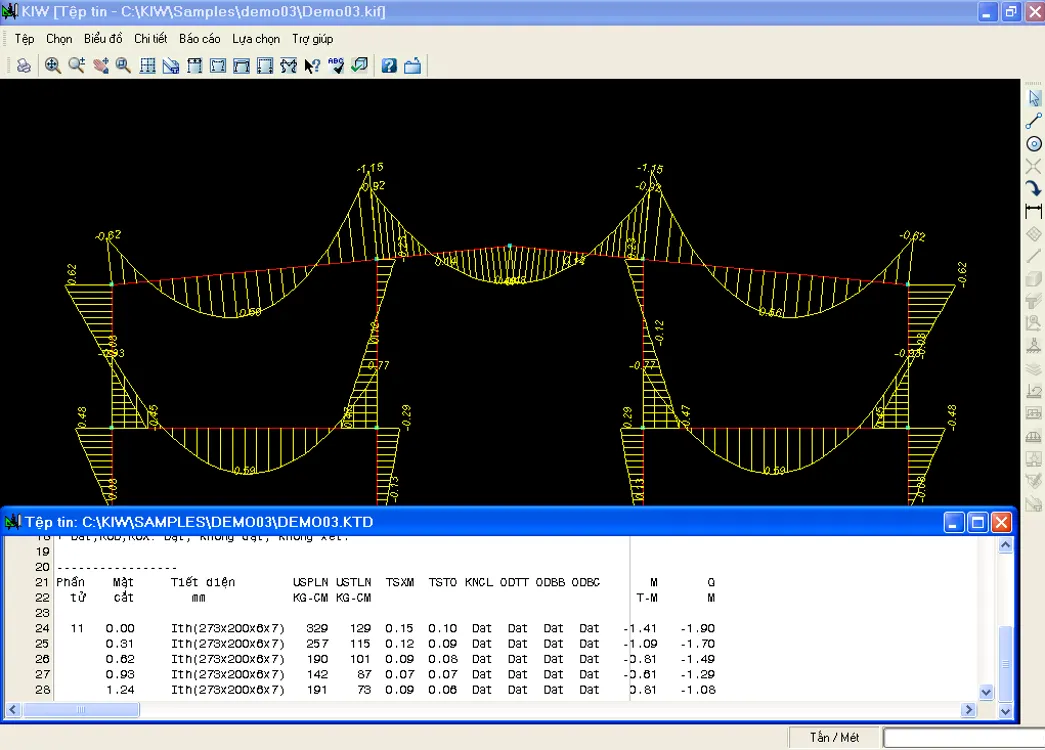

Visual hóa kết quả tính toán và xuất bản vẽ kỹ thuậtHình 5: Môi trường đồ họa hiển thị biểu đồ bao nội lực và chuyển vị.
Việc tích hợp này giúp bộ phận dự thầu và thi công của Thép Đại Phát Lộc bóc tách khối lượng nhanh chóng, giảm thiểu tối đa hao hụt vật tư do sai sót trong khâu thiết kế thủ công.
Hướng dẫn thực hành xây dựng sơ đồ kết cấu mới
Để bắt đầu một dự án trên phần mềm thiết kế kết cấu thép KIW, người dùng thực hiện theo lộ trình 5 bước tiêu chuẩn:
- Khởi tạo: Thiết lập đơn vị và tên công trình trong menu “Tệp tin”.
- Sơ đồ hóa: Sử dụng thư viện khung mẫu có sẵn hoặc nhập trực tiếp từ file AutoCAD để tạo lưới trục kiến trúc.
- Gán thuộc tính: Xác lập vật liệu thép (ví dụ BCT3KP2-T) và gán điều kiện biên (ngàm, gối cố định) cho các chân cột.
- Tổ hợp tải trọng: Khai báo tĩnh tải, hoạt tải và gió, sau đó thiết lập các trường hợp tổ hợp (kiểu 1, 2 hoặc 3 tùy mức độ phức tạp).
- Phân tích và kết xuất: Chạy trình tính toán FEA, thực hiện các vòng lặp tối ưu và kiểm tra độ tin cậy của kết quả thông qua các biểu đồ mầu (Màu vàng: tiết diện tối ưu; Màu xanh: còn dư khả năng chịu lực).
Hình 6: Thuật toán kiểm tra độ mảnh và ổn định cục bộ của cấu kiện thép.
⚠️ Lưu ý chuyên môn: Khi thực hiện bài toán tối ưu hoá, kỹ sư nên đặt số lần lặp tối thiểu là 3-5 lần để phần mềm có đủ dữ kiện tiệm cận đến khối lượng vật liệu tiết kiệm nhất mà vẫn đảm bảo an toàn kết cấu.
Việc ứng dụng phần mềm thiết kế kết cấu thép KIW 2026 không chỉ đơn thuần là số hóa công tác tính toán, mà còn là cam kết về chất lượng và sự an toàn cho mọi công trình thép công nghiệp. Với khả năng tích hợp tiêu chuẩn Việt Nam sâu rộng, đây là trợ thủ đắc lực giúp Thép Đại Phát Lộc mang lại giá trị bền vững cho đối tác. Kết quả từ KIW chính là cơ sở dữ liệu tin cậy nhất để các nhà thầu triển khai thi công chính xác, tối ưu chi phí và đảm bảo tiến độ dự án.
