Cáp dự ứng lực bê tông, hay còn gọi là sợi dự ứng lực bê tông (PC strands), đóng vai trò then chốt trong các kết cấu bê tông cốt thép hiện đại, đặc biệt là các công trình yêu cầu độ bền và khả năng chịu tải trọng lớn. Bài viết này sẽ đi sâu vào phân tích, cung cấp thông tin chi tiết về cáp dự ứng lực bê tông, các tiêu chuẩn quốc tế áp dụng, quy trình sản xuất và các ứng dụng thực tế, giúp người đọc hiểu rõ hơn về tầm quan trọng và đặc tính kỹ thuật vượt trội của loại vật liệu này.
Giới Thiệu Về Sợi Dự Ứng Lực Bê Tông (PC Strands)
Sợi dự ứng lực bê tông (PC strands) là thành phần không thể thiếu trong ngành xây dựng kết cấu bê tông cốt thép. Chúng được sản xuất từ thép cacbon cao, trải qua quá trình kéo nguội nhiều lần để đạt được cường độ kéo cực cao và độ co giãn thấp. Cấu tạo phổ biến nhất là dạng xoắn 7 sợi, mang lại sự kết hợp tối ưu giữa sức bền và độ linh hoạt.
Loại vật liệu này được thiết kế để chịu ứng suất trước trong bê tông, giúp tăng cường khả năng chịu lực, mở rộng nhịp kết cấu và kéo dài tuổi thọ công trình. Nhờ những đặc tính vượt trội này, PC strands đang dần thay thế các loại cốt thép truyền thống trong nhiều ứng dụng xây dựng phức tạp.
Vai Trò Của PC Strands Trong Kết Cấu Bê Tông
PC strands đóng vai trò là bộ phận chịu lực chính trong hệ thống dự ứng lực bê tông. Khi được kéo căng và neo giữ, chúng tạo ra một lực nén ban đầu lên bê tông. Lực nén này giúp chống lại mô men uốn và lực cắt phát sinh do tải trọng khai thác, từ đó cải thiện đáng kể khả năng chịu tải và độ bền của cấu kiện bê tông. Điều này đặc biệt quan trọng đối với các công trình có nhịp lớn như cầu, sàn tầng, dầm cẩu trục hay các tòa nhà cao tầng.
Các Tiêu Chuẩn Quốc Tế Áp Dụng Cho Sợi Dự Ứng Lực
Để đảm bảo chất lượng và tính đồng nhất, sợi dự ứng lực bê tông phải tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt. Các tiêu chuẩn này quy định rõ về thành phần hóa học, tính chất cơ học, kích thước, dung sai và phương pháp kiểm tra.
Các tiêu chuẩn chính được chấp nhận rộng rãi trên toàn cầu bao gồm:
- GB/T 5224: Tiêu chuẩn quốc gia Trung Quốc về sợi dự ứng lực cho bê tông.
- ASTM A416: Tiêu chuẩn của Hiệp hội Kiểm thử và Vật liệu Hoa Kỳ, một trong những tiêu chuẩn phổ biến nhất cho PC strands.
- BS 5896: Tiêu chuẩn Anh Quốc dành cho sợi thép cường độ cao cho bê tông dự ứng lực.
- JIS G3536: Tiêu chuẩn công nghiệp Nhật Bản cho sợi thép dự ứng lực.
- ISO 6934: Tiêu chuẩn quốc tế về vật liệu dây thép cho bê tông dự ứng lực.
- EN 10138: Bộ tiêu chuẩn châu Âu cho vật liệu thép dùng trong bê tông dự ứng lực.
Việc tuân thủ các tiêu chuẩn này đảm bảo rằng sản phẩm đáp ứng các yêu cầu khắt khe về độ bền kéo, độ giãn dài, độ bền mỏi, khả năng chống ăn mòn (nếu có) và đặc tính thư giãn ứng suất thấp, yếu tố cốt lõi để công trình được an toàn và bền vững.
Tầm Quan Trọng Của Việc Lựa Chọn Đúng Tiêu Chuẩn
Lựa chọn nhà cung cấp sợi dự ứng lực tuân thủ các tiêu chuẩn quốc tế uy tín là bước đầu tiên để đảm bảo chất lượng công trình. Mỗi tiêu chuẩn có những yêu cầu kỹ thuật hơi khác nhau, nhưng đều hướng đến mục tiêu chung là tạo ra sản phẩm có hiệu suất cao, ổn định và an toàn khi sử dụng trong điều kiện khắc nghiệt.
Đặc Tính Kỹ Thuật Của Sợi Dự Ứng Lực Bê Tông
Sợi dự ứng lực bê tông được phân loại dựa trên cường độ kéo và cấu trúc. Cấu trúc phổ biến nhất là 1×7, nghĩa là 1 bó gồm 7 sợi thép nhỏ xoắn lại với nhau. Cường độ kéo danh nghĩa thường được biểu thị bằng MPa (Megapascal), ví dụ như 1770 MPa, 1860 MPa.
Thông Số Kỹ Thuật Theo ASTM A416
Tiêu chuẩn ASTM A416 quy định các loại sợi dự ứng lực với các đường kính khác nhau, chủ yếu là 9.5mm, 11.1mm, 12.7mm và 15.2mm. Cường độ kéo danh nghĩa thường là 250 ksi (khoảng 1725 MPa) hoặc 270 ksi (khoảng 1860 MPa).
| Đường Kính Danh Nghĩa (mm) | Dung Sai (mm) | Diện Tích Tiết Diện Danh Nghĩa (m㎡) | Khối Lượng 1000m (kg/1000m) | Cường Độ Phá Vỡ Tối Thiểu (KN) | Tải Trọng Tại 1% Độ Giãn Dài (KN) | Độ Giãn Dài L0 ≥ 610mm (%) | Độ Giãn Tại 1000h (%) |
|---|---|---|---|---|---|---|---|
| Cường Độ 250 ksi [1725 MPa] | |||||||
| 9.5 | ±0.40 | 51.6 | 51.6 | 405 | 89 | ≥ 3.5 | ≤ 3.5 |
| 11.1 | ±0.40 | 69.7 | 69.7 | 548 | 120.1 | ≥ 3.5 | ≤ 3.5 |
| 12.7 | ±0.40 | 92.9 | 92.9 | 730 | 160.1 | ≥ 3.5 | ≤ 3.5 |
| 15.2 | ±0.40 | 139.4 | 139.4 | 1094 | 240.2 | ≥ 3.5 | ≤ 3.5 |
| Cường Độ 270 ksi [1860 MPa] | |||||||
| 9.53 | +0.65/-0.15 | 54.84 | 54.84 | 432 | 102.3 | ≥ 3.5 | ≤ 3.5 |
| 11.11 | +0.65/-0.15 | 74.19 | 74.19 | 582 | 137.9 | ≥ 3.5 | ≤ 3.5 |
| 12.7 | +0.65/-0.15 | 98.71 | 98.71 | 775 | 193.7 | ≥ 3.5 | ≤ 3.5 |
| 15.24 | +0.65/-0.15 | 140 | 1102 | 260.7 | 234.6 | ≥ 3.5 | ≤ 3.5 |
(Lưu ý: Bảng này tổng hợp dữ liệu từ nguồn gốc, dung sai và khối lượng có thể cần được làm tròn hoặc kiểm tra lại theo tiêu chuẩn gốc nếu có sự sai lệch nhỏ về định dạng.)
Thông Số Kỹ Thuật Theo GB/T 5224
Tiêu chuẩn GB/T 5224 cũng cung cấp nhiều tùy chọn về đường kính, cấu trúc và cường độ.
| Cấu Trúc | Đường Kính Danh Nghĩa (mm) | Dung Sai (mm) | Diện Tích Tiết Diện Danh Nghĩa (Sn/m㎡) | Khối Lượng 1000m (kg/1000m) | Cường Độ Kéo Tối Thiểu (MPa) | Cường Độ Kéo Thực Tế (MPa) | Độ Giãn Dài L0 ≥ 500mm (%) | Độ Giãn Tại 1000h (%) |
|---|---|---|---|---|---|---|---|---|
| 1X2 | 8 | +0.25/-0.10 | 25.1 | 197 | 1470 – 1960 | 1320 – 1760 | ≥ 3.5 | 1.0 – 4.5 |
| 10 | +0.25/-0.10 | 39.3 | 309 | |||||
| 12 | +0.25/-0.10 | 56.5 | 444 | |||||
| 1X3 | 8.6 | +0.20/-0.10 | 37.3 | 296 | ||||
| 10.8 | +0.20/-0.10 | 58.9 | 462 | |||||
| 12.9 | +0.20/-0.10 | 84.8 | 666 | |||||
| 1X7 | 9.5 | +0.30/-0.15 | 54.8 | 430 | 1720 – 1960 | 1550 – 1760 | 1.0 – 4.5 | |
| 11.1 | +0.30/-0.15 | 74.2 | 582 | |||||
| 12.7 | +0.40/-0.20 | 98.7 | 775 | |||||
| 15.2 | +0.40/-0.20 | 140 | 1100 | 1470 – 1960 | 1320 – 1760 | 1.0 – 4.5 | ||
| 15.7 | +0.40/-0.20 | 150 | 1178 | 1720 – 1860 | 1550 – 1670 | |||
| 17.8 | +0.40/-0.20 | 191 | 1500 | |||||
| 21.6 | +0.40/-0.20 | 285 | 2237 | 1770 | 1590 |
(Lưu ý: Các khoảng giá trị MPa cho Cường độ Kéo Tối Thiểu và Cường Độ Kéo Thực Tế có thể cần được làm rõ theo từng loại cấp độ sản phẩm trong tiêu chuẩn gốc. Cột “Cường độ Kéo Thực Tế” có thể được hiểu là “Sản xuất sức mạnh không ít hơn hơn” (fp0.2) trong bảng gốc.)
Vật Liệu Thô Sản Xuất
Nguyên liệu chính để sản xuất sợi dự ứng lực bê tông là dây thép cacbon cao, thường là các mác SWRH82B và SWRH77B. Các nhà sản xuất uy tín thường nhập khẩu thép thanh từ các tập đoàn thép lớn, có danh tiếng tại Trung Quốc và trên thế giới, đảm bảo nguồn gốc và chất lượng đầu vào.
Quy Trình Sản Xuất Sợi Dự Ứng Lực Bê Tông
Quy trình sản xuất sợi dự ứng lực bê tông là một chuỗi các công đoạn đòi hỏi sự chính xác và kiểm soát chặt chẽ để đạt được các đặc tính cơ học mong muốn:
- Kiểm tra Nguyên liệu: Dây thép thanh đầu vào được kiểm tra kỹ lưỡng về thành phần hóa học và các chỉ tiêu cơ lý.
- Xử lý Bề mặt: Bề mặt thép được làm sạch để loại bỏ rỉ sét và tạp chất.
- Kéo nguội Lần đầu: Dây thép được kéo qua các khuôn có kích thước nhỏ dần để tăng cường độ bền và giảm đường kính.
- Tạo Sợi Thép: Quá trình kéo nguội tiếp tục diễn ra nhiều lần (ví dụ: 9 lần kéo cho cấu trúc 1×7) để đạt được đường kính cuối cùng và cường độ yêu cầu.
- Xử lý Ổn định: Một số quy trình có thể bao gồm xử lý nhiệt hoặc cơ học để ổn định ứng suất trong sợi thép.
- Chống Gỉ và Cuộn: Bề mặt sợi thép có thể được xử lý chống ăn mòn (mạ kẽm hoặc phủ dầu). Sau đó, sợi được cuộn thành các cuộn lớn (coils) theo quy cách.
- Đóng gói: Các cuộn sợi được đóng gói cẩn thận để bảo vệ trong quá trình vận chuyển và lưu kho.
Kiểm Tra Chất Lượng Sản Phẩm
Sau khi sản xuất, mỗi lô sợi dự ứng lực bê tông phải trải qua các bài kiểm tra chất lượng nghiêm ngặt tại nhà máy. Các phương pháp kiểm tra bao gồm:
- Kiểm tra độ giãn nở ứng suất (Stress Relaxation Test): Đánh giá khả năng giữ ứng suất của sợi theo thời gian.
- Kiểm tra độ bền kéo (Tension Test): Xác định cường độ chịu kéo tối đa của sợi.
- Kiểm tra đa năng bằng thủy lực (Hydraulic Universal Test): Kiểm tra nhiều tính chất cơ học khác nhau.
- Kiểm tra uốn (Bending Test): Đánh giá khả năng uốn cong của sợi mà không bị nứt gãy.
- Kiểm tra bằng nội soi (Boroscope Test): Kiểm tra cấu trúc bên trong sợi và bề mặt.
Việc kiểm tra này đảm bảo rằng mỗi cuộn cáp dự ứng lực bê tông xuất xưởng đều đáp ứng đầy đủ các yêu cầu kỹ thuật và tiêu chuẩn đã cam kết.
PC Strand Raw test

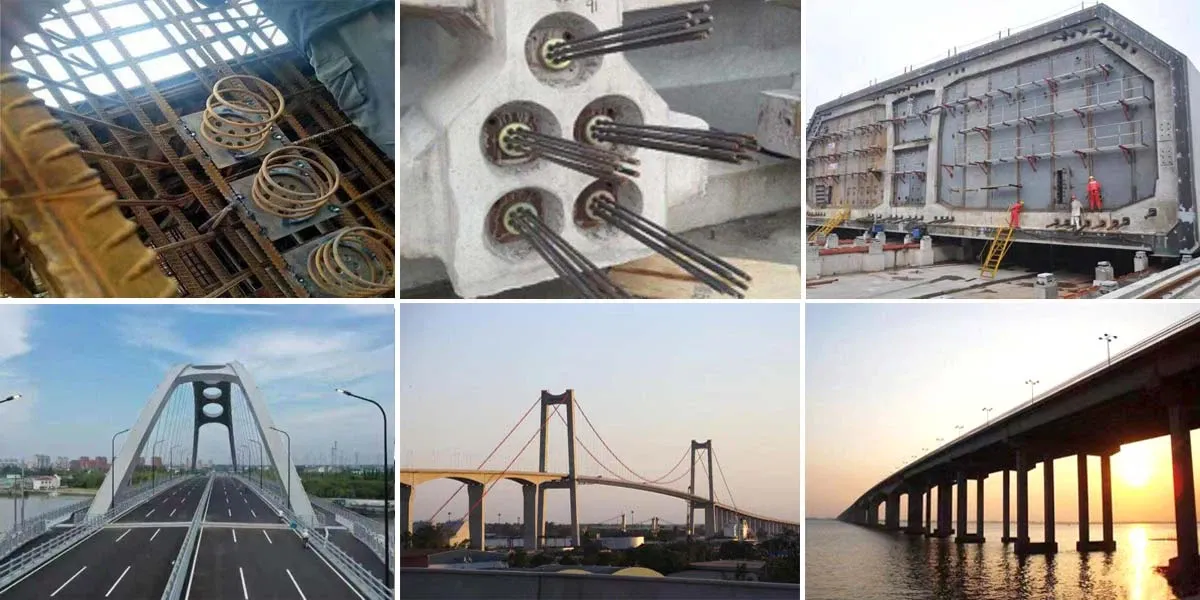

Ứng Dụng Của Cáp Dự Ứng Lực Bê Tông
Cáp dự ứng lực bê tông là vật liệu lý tưởng cho các công trình kết cấu bê tông cốt thép yêu cầu khả năng chịu lực cao và độ bền vượt trội. Các ứng dụng phổ biến bao gồm:
- Cầu: Xây dựng các nhịp cầu lớn cho đường sắt và đường cao tốc, giúp tăng khả năng chịu tải và tiết kiệm vật liệu so với cầu dầm bê tông cốt thép thông thường.
- Tòa nhà Công nghiệp và Dân dụng: Sử dụng cho dầm sàn, mái của các nhà máy, nhà kho, trung tâm thương mại, hoặc các tòa nhà cao tầng, giúp tạo ra không gian sử dụng rộng rãi không bị chia cắt bởi cột.
- Kết cấu Nâng hạ: Ứng dụng trong dầm cẩu trục (gantry crane beams), các cấu kiện chịu tải trọng nặng trong các nhà máy, bến cảng.
- Các Công trình Đặc biệt: Bao gồm các dự án neo đất đá, cấu trúc mái vòm sân vận động, hoặc các công trình ngầm đòi hỏi độ bền và ổn định cao.
PC Strand application
Việc lựa chọn và sử dụng cáp dự ứng lực bê tông chất lượng cao theo đúng tiêu chuẩn kỹ thuật là yếu tố quyết định sự thành công và tuổi thọ của mọi công trình xây dựng hiện đại.
