Gối cầu cao su cốt bản thép đóng vai trò trung gian thiết yếu giữa kết cấu nhịp và mố trụ cầu. Chúng chịu trách nhiệm truyền tải trọng từ nhịp cầu xuống mố trụ, đồng thời cho phép kết cấu dịch chuyển, co giãn tự do, đảm bảo sự làm việc tối ưu và độ êm thuận. Một cấu kiện quan trọng như gối cầu cao su cốt bản thép giúp cầu hoạt động trơn tru, bền bỉ dưới tác động của tải trọng khai thác và điều kiện môi trường.
Cấu trúc của gối cầu cao su cốt bản thép được thiết kế để đáp ứng các yêu cầu kỹ thuật khắt khe, đảm bảo khả năng chịu lực, độ bền và tuổi thọ cho công trình cầu. Việc hiểu rõ về cấu tạo, tiêu chuẩn kỹ thuật, và ứng dụng của loại gối này là vô cùng quan trọng đối với các kỹ sư, nhà thầu và những người quan tâm đến lĩnh vực xây dựng cầu đường.
Nội dung bài viết này sẽ đi sâu vào các khía cạnh cốt lõi của gối cầu cao su cốt bản thép, bao gồm định nghĩa, cấu tạo chi tiết, các tiêu chuẩn kỹ thuật quan trọng, khả năng chịu đựng, các loại phân loại, quy trình sản xuất, và những ứng dụng thực tế. Bài viết cũng sẽ đề cập đến các sản phẩm liên quan và địa chỉ cung cấp uy tín, giúp bạn có cái nhìn toàn diện và đầy đủ nhất.
Gối cầu cao su cốt bản thép là một bộ phận không thể thiếu trong các công trình cầu hiện đại. Chúng đảm nhiệm vai trò kết nối giữa hệ thống dầm cầu và các bộ phận chịu lực như mố, trụ. Chức năng chính của gối cầu cao su là truyền tải trọng từ kết cấu nhịp (như dầm bê tông, dầm thép) xuống mố trụ một cách an toàn. Đồng thời, gối cầu cho phép các chuyển động cần thiết xảy ra, bao gồm sự co giãn do thay đổi nhiệt độ, chuyển vị ngang do gió hoặc động đất, và góc xoay do tải trọng khai thác. Điều này giúp ngăn ngừa ứng suất tích tụ trong kết cấu, bảo vệ mố trụ và dầm cầu khỏi những hư hại không đáng có.
Vai Trò Quan Trọng Của Gối Cầu Cao Su Trong Kết Cấu Cầu
Gối cầu cao su đóng vai trò là một “khớp nối” thông minh, giúp cầu hoạt động hiệu quả và bền vững. Chúng là bộ phận trung gian, tiếp nhận toàn bộ tải trọng từ kết cấu nhịp cầu, bao gồm trọng lượng bản thân kết cấu và tải trọng từ xe cộ, người đi bộ. Sau đó, lực này được truyền xuống mố cầu hoặc trụ cầu.
Chức năng then chốt của gối cầu cao su là cho phép kết cấu nhịp cầu làm việc theo đúng mô hình tính toán của kỹ sư. Cụ thể, chúng cho phép các chuyển động sau:
- Chuyển dịch ngang: Do sự giãn nở hoặc co lại của vật liệu dưới tác động của sự thay đổi nhiệt độ môi trường.
- Co giãn dọc: Tương tự như chuyển dịch ngang, biên độ có thể lớn hơn tùy thuộc vào chiều dài nhịp cầu.
- Góc xoay: Xảy ra do tác động của tải trọng khai thác, làm cho một đầu của dầm cầu có thể hơi xoay so với phương ngang.
- Giảm rung động: Hấp thụ năng lượng từ các tác động rung động do xe cộ di chuyển, từ đó nâng cao sự êm thuận và an toàn cho người sử dụng.
Một gối cầu cao su cốt bản thép tốt không chỉ truyền lực hiệu quả mà còn phải có khả năng chống chịu tốt với các yếu tố môi trường như nhiệt độ cao, độ ẩm, tia UV, và hóa chất.
Định Nghĩa Gối Cầu Cao Su Cốt Bản Thép
Gối cầu cao su cốt bản thép là một loại thiết bị gối cầu được thiết kế đặc biệt, sử dụng vật liệu cao su kết hợp với các lớp bản thép cường độ cao. Cấu trúc này mang lại sự cân bằng giữa tính đàn hồi của cao su và khả năng chịu lực, chịu biến dạng của thép, tạo nên một bộ phận gối cầu có hiệu suất cao và độ bền vượt trội.
Cấu tạo bên trong bao gồm nhiều lớp cao su được lưu hóa và liên kết chặt chẽ với các tấm thép mỏng xen kẽ. Các tấm thép này có vai trò gia cố, hạn chế sự phình ngang của cao su dưới tác động của tải trọng thẳng đứng, đồng thời tăng cường khả năng chịu tải và độ cứng cho gối cầu. Sự kết hợp này cho phép gối cầu chịu được các tải trọng lớn truyền từ dầm cầu xuống mố trụ, đồng thời vẫn giữ được tính năng đàn hồi để hấp thụ rung động và cho phép các chuyển vị cần thiết.
Cấu Tạo Chi Tiết Của Gối Cầu Cao Su Cốt Bản Thép
Cấu tạo của gối cầu cao su cốt bản thép là sự kết hợp khéo léo giữa các lớp vật liệu cao su đàn hồi và các tấm bản thép cứng cáp. Đây là yếu tố then chốt tạo nên khả năng chịu lực và độ bền của sản phẩm.
Lớp Cao Su
Vật liệu cao su được sử dụng phổ biến là cao su thiên nhiên (NR) hoặc cao su tổng hợp như Cao su Cloroprene (CR).
- Cao su thiên nhiên (NR): Có độ đàn hồi cao, khả năng phục hồi biến dạng tốt, và mô đun trượt thấp, lý tưởng cho việc hấp thụ rung động và cho phép chuyển vị lớn.
- Cao su Cloroprene (CR): Có khả năng chống chịu lão hóa tốt hơn dưới tác động của nhiệt độ, ozone, dầu mỡ và lửa so với cao su thiên nhiên.
Các lớp cao su được sắp xếp xen kẽ với các bản thép theo một tỷ lệ chiều dày nhất định. Chiều dày của mỗi lớp cao su và tổng chiều dày của gối cầu được tính toán kỹ lưỡng dựa trên tải trọng yêu cầu và loại chuyển vị cần cho phép.
Tấm Bản Thép Gia Cố
Các tấm thép với độ dày thông thường từ 2mm đến 3mm, được sản xuất từ loại thép cứng, có khả năng chống ăn mòn. Tấm thép được xử lý bề mặt kỹ lưỡng, thường là mài sạch và tạo nhám, sau đó phủ từ 2 lớp keo chuyên dụng (nhập khẩu từ Đức) để đảm bảo độ bám dính tối ưu giữa cao su và thép trong quá trình sản xuất và sử dụng.
Quy Trình Lưu Hóa
Quá trình lưu hóa là bước quan trọng nhất, nơi các lớp cao su và bản thép được đặt vào khuôn và gia nhiệt dưới áp suất cao. Nhiệt độ và áp suất được kiểm soát chặt chẽ để tạo ra liên kết hóa học bền vững giữa cao su và thép. Quá trình này làm cho cao su “chín”, đạt được các đặc tính cơ học mong muốn như độ cứng, cường độ chịu kéo, và độ đàn hồi.
Thiết Kế & Kích Thước
Kích thước và hình dạng của gối cầu cao su cốt bản thép được thiết kế tùy chỉnh theo yêu cầu cụ thể của từng công trình, bao gồm chiều dài, chiều rộng, và chiều cao. Các thông số này phụ thuộc vào tải trọng dự kiến, các loại chuyển vị cần cho phép, và không gian lắp đặt tại mố trụ.
Hình Ảnh Minh Họa Cấu Tạo

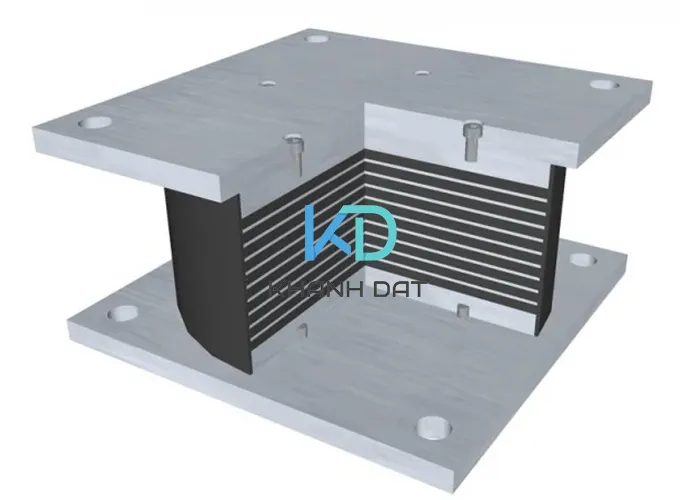

Cấu tạo gối cầu cao su cốt bản thépHình ảnh minh họa cấu tạo các lớp cao su và bản thép trong gối cầu.

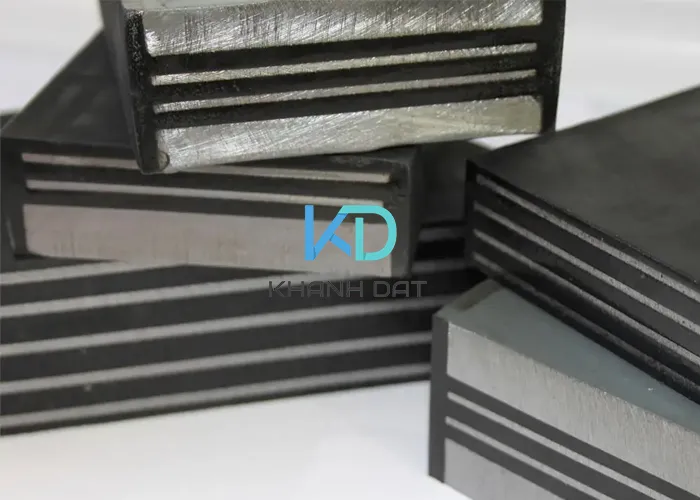

Cấu tạo gối cầu cao su cốt bản thépChi tiết các lớp vật liệu trong gối cầu cao su cốt bản thép.

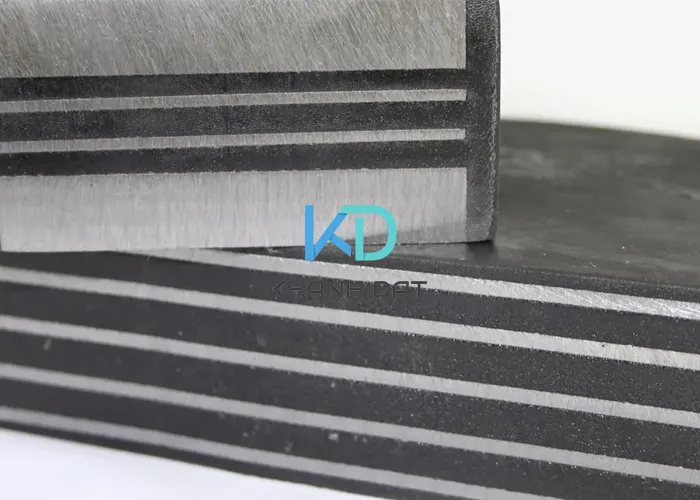

Cấu tạo gối cầu cao su cốt bản thépMinh họa cho thấy sự liên kết chắc chắn giữa bản thép và cao su.
Tiêu Chuẩn Kỹ Thuật Gối Cầu Cao Su Cốt Bản Thép
Các tiêu chuẩn kỹ thuật là yếu tố quyết định đến chất lượng và độ tin cậy của gối cầu cao su cốt bản thép. Chúng đảm bảo sản phẩm có thể hoạt động an toàn và hiệu quả trong các điều kiện khắc nghiệt của môi trường xây dựng cầu đường. Dưới đây là các chỉ tiêu kỹ thuật quan trọng theo các tiêu chuẩn phổ biến như TCVN, ASTM, ISO.
1. Chỉ Tiêu Đối Với Vật Liệu Cao Su
| Tên chỉ tiêu | Đơn vị | Phương pháp thử (TCVN/ASTM/ISO) | Cao su thiên nhiên (NR) | Cao su Cloroprene (CR) |
|---|---|---|---|---|
| Độ cứng (Shore A) | Shore A | TCVN 1595:2013 | 50 ± 5 | 50-60 ± 5 |
| Mô đun trượt | N/cm² | – | 80 – 100 | 80 – 100 |
| Cường độ chịu kéo | N/cm² | TCVN 4509:2013 | > 1550 | > 1550 |
| Độ dãn dài khi đứt (%) | % | TCVN 4509:2013 | > 400 | > 350 |
| Biến dạng nén dư (%) | % | ASTM D395 – 03 (2013) 70 ºC x 22 h | < 25 | < 30 |
| Thay đổi độ cứng sau lão hóa nhiệt (%) | Shore A | TCVN 2229:2013 | ± 10 | ± 10 |
| Thay đổi cường độ chịu kéo sau lão hóa nhiệt (%) | % | TCVN 2229:2013 | > -25 | > -15 |
| Thay đổi độ dãn dài sau lão hóa nhiệt (%) | % | TCVN 2229:2013 | > -25 | > -45 |
| Lão hóa Ozone | – | ISO 1431L1 – 2012 | Không bị nứt | Không bị nứt |
2. Chỉ Tiêu Đối Với Bản Thép và Liên Kết Cao Su-Thép
| Tên chỉ tiêu | Đơn vị | Phương pháp thử | Giá trị tiêu chuẩn |
|---|---|---|---|
| Độ bám dính (N/cm²) | N/cm² | – | > 70 |
3. Chỉ Tiêu Đối Với Gối Cầu Hoàn Chỉnh
| Tên chỉ tiêu | Đơn vị | Phương pháp thử | Cao su thiên nhiên | Cao su Cloroprene |
|---|---|---|---|---|
| Mô đun trượt (N/cm²) | N/cm² | – | < 90 | < 110 |
| Biến dạng nén (%) | % | – | < 5 | < 5 |
Chú thích:
- 1 N/cm² = 0,1 kG/cm² = 0,01 MPa.
- Điều kiện lão hóa nhiệt: 70°C sau 168 giờ (NR) hoặc 100°C sau 70 giờ (CR).
- Điều kiện lão hóa Ozone: Nồng độ Ozone 50 pphm; Độ giãn mẫu: 20%; Nhiệt độ: 40°C; Thời gian: 96 giờ.
Khả Năng Chịu Đựng Của Gối Cầu Cao Su Cốt Bản Thép
Gối cầu cao su cốt bản thép được thiết kế để chịu được các tải trọng và điều kiện môi trường khắc nghiệt. Khả năng chịu đựng của chúng bao gồm:
- Chịu Tải Trọng Thẳng Đứng: Đây là tải trọng chính mà gối cầu phải chịu. Lớp bản thép gia cố bên trong ngăn chặn hiện tượng “phình” của cao su quá mức, đảm bảo tải trọng được phân bổ đều và truyền hiệu quả xuống mố trụ.
- Chịu Biến Dạng Ngang: Khi có các lực tác động theo phương ngang (ví dụ: lực gió, va chạm), lớp cao su sẽ biến dạng đàn hồi theo phương trượt. Sau khi lực tác động giảm đi, cao su sẽ phục hồi về hình dạng ban đầu, hấp thụ năng lượng dao động.
- Chịu Biến Dạng Quay: Trong trường hợp có moment quay do tải trọng không đối xứng, gối cầu sẽ biến dạng đàn hồi tạo ra góc quay. Khả năng này giúp giảm thiểu ứng suất xoắn tác động lên kết cấu cầu.
- Chống Chịu Môi Trường: Với việc sử dụng cao su Cloroprene hoặc các phụ gia đặc biệt, gối cầu có khả năng chống chịu tốt với sự thay đổi khí hậu, nhiệt độ, độ ẩm, bức xạ UV và các tác nhân hóa học có thể có trong môi trường.
Phân Loại Gối Cầu Cao Su
Gối cầu cao su có thể được phân loại dựa trên cấu tạo và khả năng chuyển động:
-
Theo Cấu Tạo & Chức Năng:
- Gối Chậu (Pot Bearings): Phức tạp hơn, thường bao gồm một chậu kim loại chứa một lớp cao su đàn hồi. Có thể là gối chậu cố định, gối chậu di động đơn hướng, hai hướng, hoặc đa hướng.
- Gối Cao Su Đàn Hồi (Elastomeric Bearings): Đây là loại gối cầu cao su cốt bản thép mà chúng ta đang đề cập, với cấu tạo lớp cao su và thép xen kẽ. Chúng có thể là cố định hoặc di động tùy theo thiết kế.
-
Theo Khả Năng Chuyển Động:
- Gối Cố Định: Chỉ cho phép quay và một số biến dạng đàn hồi nhỏ, nhưng hạn chế hoặc ngăn chặn chuyển dịch ngang.
- Gối Di Động: Cho phép chuyển dịch theo một hoặc nhiều hướng nhất định, bên cạnh khả năng quay và biến dạng đàn hồi.
- Di động đơn hướng: Cho phép dịch chuyển theo một trục.
- Di động hai hướng: Cho phép dịch chuyển theo hai trục vuông góc.
- Di động đa hướng: Cho phép dịch chuyển theo mọi phương (thường ít dùng).
Trong phạm vi bài viết này, chúng ta tập trung vào Gối cầu cao su cốt bản thép, một dạng của gối cao su đàn hồi, có thể được thiết kế ở dạng cố định hoặc di động.
Quy Trình Sản Xuất Gối Cầu Cao Su Cốt Bản Thép
Quy trình sản xuất gối cầu cao su cốt bản thép đòi hỏi sự chính xác và kiểm soát nghiêm ngặt để đảm bảo chất lượng sản phẩm cuối cùng. Các bước chính bao gồm:
-
Chuẩn Bị Nguyên Vật Liệu:
- Chọn lựa cao su thiên nhiên hoặc cao su Cloroprene chất lượng cao theo tiêu chuẩn.
- Sử dụng các tấm thép có độ dày phù hợp (2mm, 3mm) và đã được xử lý bề mặt (mài sạch, tạo nhám).
- Chuẩn bị các loại keo dán chuyên dụng, nhập khẩu để tăng cường độ bám dính.
-
Chế Tạo Các Lớp:
- Cao su được trộn với các hóa chất phụ gia để đạt được các đặc tính mong muốn, sau đó được cắt thành các lớp với độ dày chính xác.
- Các tấm thép được cắt theo kích thước yêu cầu.
-
Ép Lớp và Liên Kết:
- Các lớp cao su và tấm thép được xếp xen kẽ theo đúng thứ tự và chiều dày thiết kế.
- Bề mặt tấm thép được tráng 2 lớp keo nhập khẩu để đảm bảo sự kết dính mạnh mẽ với cao su.
-
Lưu Hóa:
- Các lớp vật liệu đã được xếp chồng lên nhau sẽ được đưa vào khuôn ép bằng máy thủy lực.
- Khuôn này sau đó được đưa vào lò hấp, nơi nhiệt độ (khoảng 150-180°C) và áp suất (khoảng 10-15 MPa) được kiểm soát chặt chẽ trong một khoảng thời gian nhất định (vài giờ) để cao su chín và liên kết với thép. Quá trình này gọi là lưu hóa.
-
Kiểm Tra Chất Lượng:
- Sau khi lưu hóa, sản phẩm được làm nguội và kiểm tra các chỉ tiêu kỹ thuật như độ cứng, kích thước, ngoại quan, và khả năng bám dính giữa cao su và thép.
- Các phép thử nghiệm mẫu theo tiêu chuẩn được thực hiện để đánh giá cường độ chịu kéo, độ dãn dài, biến dạng nén dư, v.v.
-
Đóng Gói và Xuất Xưởng:
- Các gối cầu đạt tiêu chuẩn sẽ được làm sạch, đánh dấu thông tin sản phẩm, và đóng gói cẩn thận để vận chuyển đến công trình.
Ứng Dụng Thực Tế Của Gối Cầu Cao Su Cốt Bản Thép
Gối cầu cao su cốt bản thép là một giải pháp kỹ thuật hiệu quả và được ứng dụng rộng rãi trong nhiều loại công trình giao thông và dân dụng:
- Cầu Đường Bộ: Đây là ứng dụng phổ biến nhất, từ các cây cầu vượt sông, cầu vượt quốc lộ, đến các cầu cạn trong đô thị. Gối cầu giúp kết cấu nhịp chịu được tải trọng lớn của các phương tiện giao thông, đồng thời cho phép cầu hoạt động linh hoạt dưới tác động của môi trường.
- Cầu Vượt Sắt: Tương tự như cầu đường bộ, gối cầu cao su đảm bảo sự ổn định và tuổi thọ cho các cây cầu đường sắt.
- Cầu Chữ U, Cầu Vòm: Trong các cấu trúc cầu có hình dạng đặc biệt, gối cầu cao su vẫn đóng vai trò quan trọng trong việc truyền lực và cho phép chuyển vị.
- Kết Cấu Công Nghiệp: Ngoài các công trình cầu, gối cầu cao su cũng có thể được sử dụng trong các kết cấu công nghiệp cần khả năng giảm chấn, cách ly rung động, ví dụ như các bệ máy lớn, hoặc các kết cấu chịu tải trọng động.
- Sàn Tầng Hầm, Tường Chắn: Trong một số trường hợp đặc biệt, gối cao su có thể được dùng để giảm chấn hoặc cho phép chuyển vị cho các cấu kiện này.
Gối cầu cao su cốt bản thép được ứng dụng rộng rãi trong các công trình cầu đường. [
Đảm bảo sự an toàn và tuổi thọ cho kết cấu cầu. [
Khả năng chịu tải và giảm rung động là những lợi ích chính.
