Dầm bê tông cốt thép là một trụ cột không thể thiếu trong ngành xây dựng hiện đại. Sự vững chắc của công trình phụ thuộc mật thiết vào khả năng chịu lực của loại cấu kiện này. Bài viết này sẽ giải đáp cặn kẽ dầm bê tông cốt thép là gì, cấu tạo chi tiết và nguyên lý hoạt động, mang đến cái nhìn toàn diện cho người đọc.
Khái niệm về dầm bê tông cốt thép là nền tảng để hiểu rõ vai trò của nó trong mọi công trình. Cấu kiện này kết hợp hai vật liệu cốt lõi: bê tông và thép, tạo nên sức mạnh tổng hợp vượt trội. Khả năng chịu uốn và chịu nén của dầm bê tông cốt thép đã được kiểm chứng qua hàng thập kỷ.
Khái Niệm Căn Bản Về Cấu Kiện Dầm Và Bê Tông Cốt Thép
Trước khi đi sâu vào định nghĩa dầm bê tông cốt thép là gì, việc nắm vững khái niệm của từng thành phần cấu tạo nên nó là vô cùng quan trọng.
Vai Trò Của Cấu Kiện Dầm Trong Xây Dựng
Dầm là một bộ phận kết cấu chịu lực ngang chính của công trình. Nhiệm vụ cơ bản của dầm là đỡ các tải trọng từ sàn, mái, tường hoặc các cấu kiện phía trên. Sau đó, chúng truyền tải trọng này xuống các cột, tường hoặc móng bên dưới. Dầm chủ yếu làm việc dưới tác dụng của lực uốn.
Tùy thuộc vào vị trí và chức năng, dầm có thể được đặt ngang, thẳng hoặc nghiêng. Các loại dầm phổ biến bao gồm dầm sàn, dầm cầu trục, dầm mái, dầm thép, và dầm bê tông cốt thép. Kích thước và hình dạng của dầm được thiết kế tỉ mỉ theo yêu cầu chịu lực của từng dự án cụ thể.
Hiểu Rõ Về Vật Liệu Bê Tông Cốt Thép
Bê tông cốt thép là vật liệu composite được tạo nên từ sự kết hợp hoàn hảo giữa bê tông và cốt thép.
- Bê tông: Thành phần chính của bê tông bao gồm xi măng, cát, đá và nước. Bê tông có khả năng chịu nén tuyệt vời nhưng lại hạn chế về khả năng chịu kéo. Khi khô cứng, bê tông tạo thành một khối vật liệu rắn chắc.
- Cốt thép: Thép, thường ở dạng thanh hoặc lưới, có khả năng chịu cả lực nén và lực kéo rất tốt. Việc kết hợp thép vào trong bê tông khắc phục điểm yếu chịu kéo của bê tông, tạo nên vật liệu có sức bền vượt trội.
Sự kết hợp này tạo ra một loại đá nhân tạo có khả năng chịu lực toàn diện, là nền tảng cho hầu hết các công trình xây dựng ngày nay.
Định Nghĩa Chi Tiết: Dầm Bê Tông Cốt Thép Là Gì?
Dầm bê tông cốt thép, thường được viết tắt là BTCT, là một loại cấu kiện chịu lực ngang thiết yếu trong kết cấu công trình. Nó được tạo hình từ sự kết hợp chặt chẽ giữa bê tông đúc sẵn hoặc đổ tại chỗ và các thanh thép gia cường. Hình dạng phổ biến của dầm BTCT là tiết diện hình chữ nhật hoặc hình vuông, đôi khi là tiết diện chữ T hoặc chữ I.
Chức năng chính của dầm bê tông cốt thép là chịu uốn. Tuy nhiên, nó cũng thể hiện khả năng chịu nén đáng kể, làm cho nó trở thành một trong những loại cấu kiện đa dụng và hiệu quả nhất. Khả năng chịu uốn mạnh mẽ của dầm BTCT cho phép nó vượt qua những nhịp lớn, hỗ trợ tải trọng nặng mà không bị biến dạng quá mức.

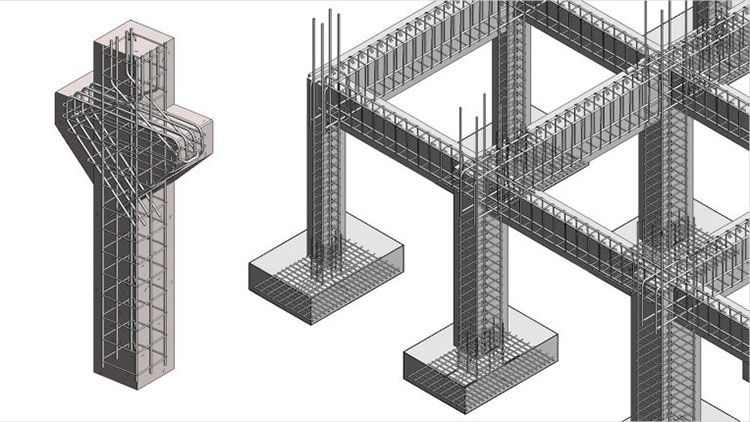

Dầm bê tông cốt thép là cấu kiện chịu lực quan trọng trong công trình xây dựng.
Phân Loại Dầm Bê Tông Cốt Thép Dựa Theo Ứng Dụng
Dầm bê tông cốt thép được phân loại dựa trên vị trí và mục đích sử dụng trong công trình:
- Dầm chính: Thường là các dầm lớn, có nhiệm vụ chịu tải trực tiếp từ các dầm phụ hoặc sàn, sau đó truyền tải trọng xuống cột.
- Dầm phụ: Các dầm nhỏ hơn, đỡ các tấm sàn hoặc các cấu kiện nhỏ hơn, rồi truyền tải trọng vào dầm chính.
- Dầm sàn: Bao gồm các dầm chạy dọc hoặc ngang trên mặt sàn để tăng cường độ cứng.
- Dầm mái: Cấu kiện đỡ hệ thống mái, chịu tải trọng của vật liệu lợp mái và tác động của gió.
- Dầm cầu trục: Loại dầm đặc biệt, có khả năng chịu tải trọng lớn từ các thiết bị di chuyển như cầu trục trong các nhà xưởng công nghiệp.
Mỗi loại dầm này đều có yêu cầu về thiết kế và vật liệu riêng biệt để đảm bảo an toàn và hiệu quả.
Cấu Tạo Chi Tiết Của Dầm Bê Tông Cốt Thép
Để tạo nên một dầm bê tông cốt thép vững chắc, đòi hỏi sự kết hợp hài hòa của nhiều thành phần. Ngoài các vật liệu cơ bản để tạo thành bê tông (xi măng, cát, đá, nước), phần cốt thép bên trong đóng vai trò quyết định đến khả năng chịu lực của dầm.
Các Loại Thép Gia Cường Bên Trong Dầm
Cấu tạo cốt thép trong dầm BTCT bao gồm nhiều loại khác nhau, mỗi loại đảm nhận một chức năng riêng biệt:
-
Cốt dọc chịu lực: Đây là các thanh thép có đường kính lớn (thường từ 12mm đến 40mm), sử dụng các mác thép như AII, AIII, CII, CIII theo tiêu chuẩn Việt Nam. Chúng được bố trí dọc theo chiều dài của dầm, chịu phần lớn các ứng lực kéo phát sinh do mô men uốn. Số lượng và đường kính cốt thép dọc được tính toán kỹ lưỡng để đảm bảo dầm chịu được tải trọng thiết kế.
-
Cốt thép cấu tạo (hay còn gọi là cốt xiên, cốt chịu cắt, hoặc cốt đai):
- Cốt đai: Là các thanh thép hình vòng hoặc hình chữ nhật, bố trí vuông góc hoặc nghiêng với cốt thép dọc. Cốt đai có đường kính nhỏ hơn (thường tối thiểu từ 4mm trở lên). Chức năng chính của cốt đai là giữ cho các thanh cốt thép dọc không bị xô lệch, đồng thời tăng cường khả năng chịu lực cắt của dầm và ngăn ngừa hiện tượng nứt vỡ do bị ép. Chúng đặc biệt quan trọng ở các vùng gần gối tựa, nơi tập trung lực cắt lớn.
- Cốt xiên (nếu có): Một số thiết kế có thêm các thanh thép đặt nghiêng, thường kết hợp với cốt đai để tăng khả năng chịu cắt tổng thể, đặc biệt hiệu quả khi dầm chịu tải trọng phức tạp hoặc có nhịp lớn.
-
Cốt thép thép làm việc (thường là thép chịu kéo): Trong một số cấu kiện phức tạp hơn, có thể có các thanh thép bổ sung để chịu các ứng suất đặc biệt.
Lớp Bảo Vệ Cốt Thép (Bê Tông Bảo Vệ)
Lớp bê tông nằm ở phía ngoài cùng của cốt thép được gọi là lớp bê tông bảo vệ (ký hiệu là Ao). Lớp này có vai trò cực kỳ quan trọng:
- Bảo vệ cốt thép khỏi ăn mòn: Ngăn chặn hơi ẩm, CO2 và các tác nhân gây hại từ môi trường xâm nhập vào cốt thép, phòng ngừa hiện tượng rỉ sét.
- Đảm bảo khả năng chịu lực: Duy trì khoảng cách cần thiết giữa cốt thép và bề mặt ngoài để đảm bảo thép làm việc hiệu quả dưới tải trọng.
- Chống cháy: Bê tông bao bọc thép giúp hạn chế ảnh hưởng của nhiệt độ cao trong trường hợp xảy ra hỏa hoạn.
Quy định về lớp bê tông bảo vệ (Ao) thường được quy định rõ ràng trong các tiêu chuẩn thiết kế, ví dụ:
- Ao ≥ 1cm khi chiều cao tiết diện dầm (h) ≤ 25cm.
- Ao ≥ 1.5cm khi chiều cao tiết diện dầm (h) > 25cm.
Khoảng cách này được đo từ mép ngoài của bê tông đến bề mặt ngoài cùng của cốt thép. Khoảng cách thông thủy giữa các thanh cốt thép cũng phải đảm bảo theo quy định để bê tông có thể lấp đầy hoàn toàn.

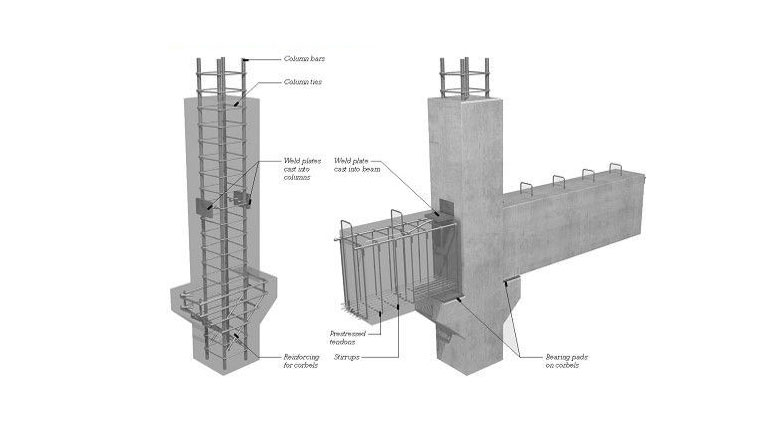

Sơ đồ cấu tạo dầm bê tông cốt thép với các lớp cốt thép và bê tông.
Nguyên Lý Hoạt Động Của Dầm Bê Tông Cốt Thép
Nguyên lý hoạt động của dầm bê tông cốt thép dựa trên sự phối hợp nhịp nhàng giữa khả năng chịu nén của bê tông và khả năng chịu kéo của thép. Khi chịu tải trọng, dầm sẽ có các diễn biến sau:
- Khi tải trọng tác dụng nhỏ: Dầm vẫn giữ được trạng thái nguyên vẹn, phân bố đều lực. Bê tông chịu nén ở phía trên mặt chịu tải và thép chịu kéo ở phía dưới mặt chịu tải.
- Khi tải trọng tăng dần: Tại các vùng chịu ứng suất lớn, đặc biệt là gần gối tựa và giữa nhịp, bắt đầu xuất hiện các vết nứt nhỏ. Các vết nứt này thường chạy nghiêng ở vùng chịu cắt và thẳng góc với trục dầm ở vùng chịu uốn.
- Khi đạt đến tải trọng giới hạn (sự cố): Nếu tải trọng tiếp tục tăng vượt quá khả năng chịu đựng, dầm sẽ bị phá hoại. Sự phá hoại này thường xảy ra ở một trong hai trạng thái chính:
- Phá hoại do thép bị chảy (kéo đứt): Xảy ra khi cường độ chịu kéo của thép bị vượt quá giới hạn đàn hồi và chảy, thường thấy ở các dầm được thiết kế “siêu cốt thép”.
- Phá hoại do bê tông bị ép vỡ: Xảy ra khi bê tông ở vùng chịu nén bị vỡ vụn, thường thấy ở các dầm được thiết kế “thiếu cốt thép chịu nén” hoặc khi cốt đai không đủ khả năng giữ ổn định vùng bê tông nén.
Trong cấu tạo dầm bê tông cốt thép, cốt thép chịu kéo được bố trí ở vùng thớ chịu kéo (thường là phía dưới dầm), còn bê tông chịu nén ở phía trên. Cốt đai và cốt xiên (nếu có) giúp phân chia đều lực cắt và ngăn chặn sự mất ổn định của cốt thép.
Biểu đồ phân bố ứng suất trong dầm bê tông cốt thép khi chịu tải.
Tầm Quan Trọng Của Tính Toán Thiết Kế Chính Xác
Để đảm bảo dầm bê tông cốt thép hoạt động hiệu quả và an toàn, việc tính toán thiết kế phải tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt. Các kỹ sư xây dựng cần xem xét kỹ lưỡng các yếu tố như: loại tải trọng, nhịp dầm, vật liệu sử dụng, điều kiện môi trường, và các quy định về an toàn.
Quá trình thiết kế bao gồm việc xác định kích thước tiết diện dầm, số lượng, đường kính và cách bố trí cốt thép dọc, cốt đai, cùng với việc kiểm tra lớp bê tông bảo vệ. Một bản vẽ thiết kế chi tiết và chính xác là yếu tố then chốt để thi công đúng kỹ thuật.
Ảnh Hưởng Của Chất Lượng Vật Liệu
Chất lượng của bê tông và thép sử dụng ảnh hưởng trực tiếp đến khả năng chịu lực và tuổi thọ của dầm.
- Chất lượng bê tông: Độ sụt, cường độ nén, mác bê tông phải đạt yêu cầu thiết kế. Bê tông không đạt chuẩn có thể dẫn đến nứt vỡ sớm hoặc không đáp ứng được tải trọng.
- Chất lượng thép: Mác thép, giới hạn chảy, giới hạn bền của cốt thép phải phù hợp với tính toán. Thép kém chất lượng hoặc không đúng chủng loại có thể làm giảm đáng kể khả năng chịu kéo và độ bền của dầm.
Việc lựa chọn và kiểm soát chất lượng vật liệu ngay từ khâu đầu vào là vô cùng quan trọng.
Vai Trò Của Thi Công Chuyên Nghiệp
Ngay cả khi thiết kế hoàn hảo và vật liệu tốt, việc thi công không đúng kỹ thuật cũng có thể dẫn đến những hậu quả nghiêm trọng. Các công đoạn như lắp dựng cốt thép, đổ bê tông, đầm dùi, và bảo dưỡng bê tông đều cần được thực hiện cẩn thận. Sai sót trong việc bố trí cốt thép, bê tông bị rỗng, hoặc bảo dưỡng không đầy đủ có thể làm suy yếu cấu kiện.
Kết Luận
Dầm bê tông cốt thép là một cấu kiện chịu lực cơ bản nhưng vô cùng quan trọng, đóng góp nền tảng cho sự bền vững của mọi công trình xây dựng. Việc hiểu rõ dầm bê tông cốt thép là gì, cấu tạo chi tiết với các loại cốt thép gia cường và lớp bê tông bảo vệ, cùng với nguyên lý hoạt động dưới tác động của tải trọng, là điều kiện tiên quyết để đảm bảo chất lượng và an toàn cho mọi dự án. Sự kết hợp giữa thiết kế chính xác, vật liệu chất lượng cao và quy trình thi công chuyên nghiệp sẽ tạo nên những dầm bê tông cốt thép vững chắc, góp phần xây dựng nên những công trình trường tồn theo thời gian.
