Cọc tiếp địa mạ kẽm là thành phần cốt lõi trong hệ thống chống sét, đảm bảo dẫn dòng điện sét xuống đất an toàn. Với lớp mạ kẽm nhúng nóng dày 80-100 micron, sản phẩm chống ăn mòn vượt trội, tuổi thọ trên 30 năm ngay cả trong môi trường khắc nghiệt. Bài viết phân tích chi tiết cấu tạo, ứng dụng thực tế và tiêu chí lựa chọn vật tư chống sét mạ kẽm phù hợp theo TCVN 9385:2012.
Nguyên Lý Hoạt Động Của Cọc Tiếp Địa Trong Hệ Thống Chống Sét
Khi sét đánh, dòng điện xung kích (có thể đạt 200kA) cần được phân tán xuống đất trong thời gian cực ngắn. Cọc tiếp địa đóng vai trò điện cực, tạo diện tích tiếp xúc lớn với đất để giảm điện trở tiếp đất xuống dưới 10Ω (theo quy định TCVN). Lớp mạ kẽm nhúng nóng bảo vệ thép lõi khỏi oxy hóa, duy trì khả năng dẫn điện ổn định qua nhiều năm.
Trong thực tế thi công, cọc V63×63 dài 2.5m thường được đóng sâu 2.4m, để lộ 10cm hàn nối với dây dẫn xuống. Với đất có độ ẩm trung bình, một cọc đạt điện trở 15-20Ω; khi cần giảm xuống 5Ω, hệ thống yêu cầu 3-4 cọc bố trí song song, cách nhau tối thiểu 3m để tránh hiệu ứng che chắn.
Cọc tiếp địa V63x63 mạ kẽm dài 2.5m với đầu nối hànCọc tiếp địa V63×63 mạ kẽm L=2.5m, đầu cọc có lỗ ren M12 để kết nối dây dẫn xuống
Phân Loại Vật Tư Chống Sét Mạ Kẽm Theo Ứng Dụng
Cọc Tiếp Địa Profile V63 và V50
Cọc thép hình chữ V (góc 90°) tạo diện tích tiếp xúc đất lớn hơn 40% so với cọc tròn cùng khối lượng. Cọc V63×63 (dày 5mm) chịu lực đóng tốt, phù hợp đất sét cứng hoặc có sỏi. Cọc V50×50 (dày 4mm) dùng cho đất mềm, dễ thi công nhưng cần kiểm tra độ thẳng sau đóng.
Đầu cọc thường có sẵn lỗ ren M12 hoặc M16 để bắt đai ốc đồng kẹp dây dẫn. Một số nhà thầu hàn trực tiếp dây dẫn vào cọc, nhưng cách này làm giảm tuổi thọ mối nối do nhiệt độ hàn phá hủy lớp kẽm cục bộ.
Cọc tiếp địa V63 mạ kẽm được đóng vào đấtCọc V63 mạ kẽm đang được đóng sâu 2.4m, phần lộ 10cm để hàn nối
Kim Thu Sét Mạ Kẽm D16, D18, D20
Kim thu sét đặt trên điểm cao nhất công trình, tạo vùng bảo vệ hình nón (bán kính bảo vệ = 1.5× chiều cao kim với góc bảo vệ 45°). Thép tròn D16 mạ kẽm dài 1.5-2m là tiêu chuẩn cho nhà dân, nhà xưởng thấp tầng. D18-D20 dùng cho công trình cao trên 15m hoặc khu vực có mật độ sét cao (trên 50 ngày sét/năm).
Đầu kim cần mài nhọn góc 30-45°, tránh mài quá nhọn (dưới 20°) vì dễ gỉ nhanh. Chân kim hàn với dây dẫn xuống bằng hàn hồ quang, sau đó phủ sơn chống gỉ hoặc băng keo chống ăn mòn.

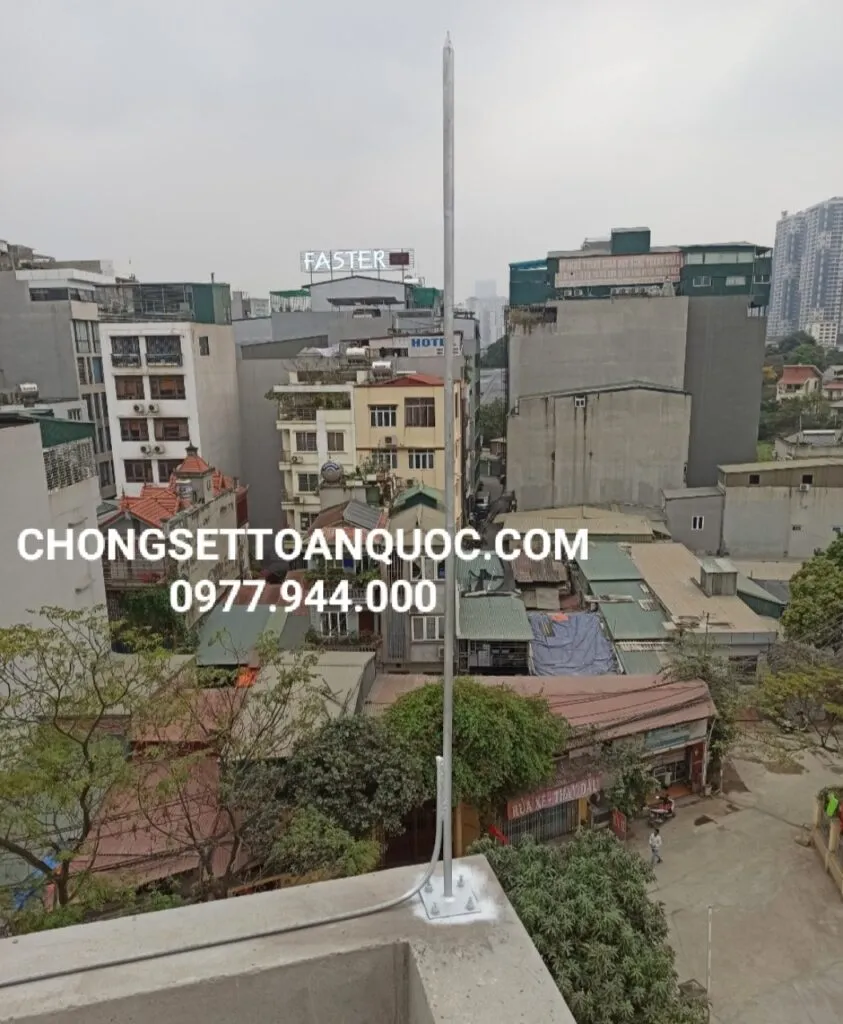

Kim thu sét thép D16 mạ kẽm nhúng nóngKim thu sét D16 mạ kẽm, đầu mài nhọn 35°, dài 1.8m
Thép Dẹt Mạ Kẽm 25×4, 40×4
Dây dẫn xuống từ kim thu sét đến cọc tiếp địa thường dùng thép dẹt 25×4mm (diện tích mặt cắt 100mm²) hoặc 40×4mm (160mm²). Tiết diện lớn giảm điện trở dây dẫn, tăng khả năng chịu dòng xung kích. Thép dẹt 40×4 bắt buộc với công trình cấp I (bệnh viện, trường học, nhà cao tầng).
Khi lắp đặt, dây dẫn cố định vào tường bằng kẹp nhựa cách 80-100cm, tránh uốn cong góc nhọn (bán kính uốn tối thiểu 20cm) để không tạo điểm phóng điện. Mối nối giữa các đoạn thép dẹt phải hàn chồng tối thiểu 10cm, mài nhẵn mối hàn.

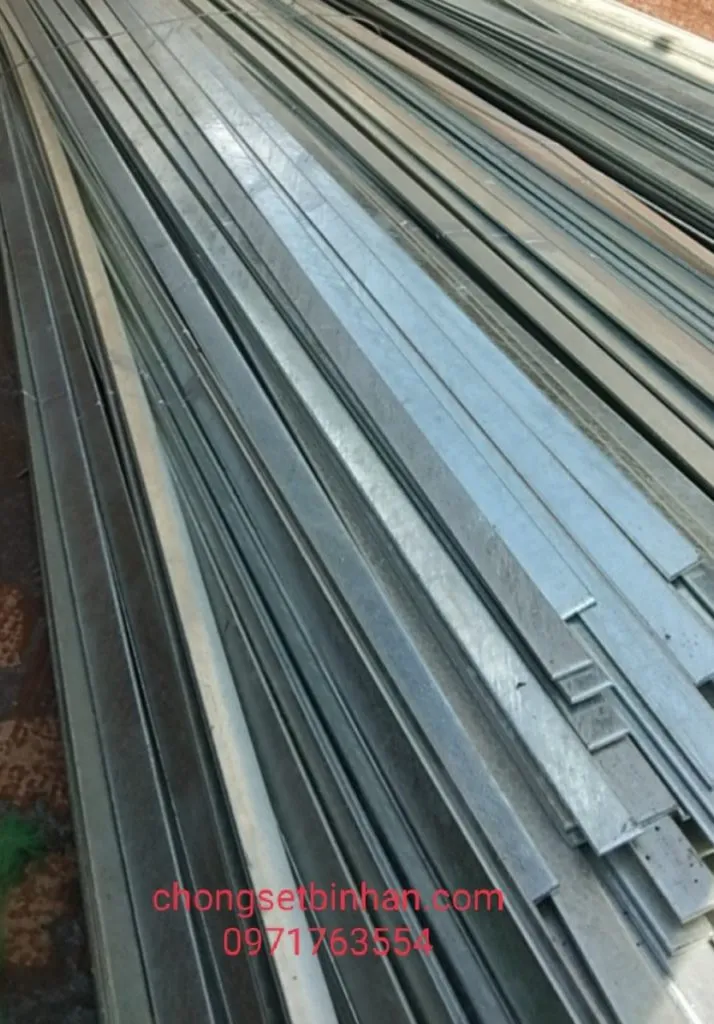

Thép dẹt 40×4 mạ kẽm làm dây dẫn xuốngThép dẹt 40×4 mạ kẽm, bề mặt đồng đều, không bong tróc
Thép Tròn Phi 10, Phi 12 Mạ Kẽm
Thép phi 10 mạ kẽm (diện tích 78.5mm²) dùng làm dây nối ngang giữa các cọc tiếp địa, tạo lưới đẳng thế giảm điện trở tổng. Phi 12 (113mm²) dùng cho hệ thống lớn hoặc khi khoảng cách giữa các cọc vượt 6m.
Khi chôn dây nối ngang, đào rãnh sâu 60-80cm, đặt thép trên đáy rãnh, hàn với chân cọc, sau đó lấp đất trộn than hoặc bentonite để tăng độ dẫn điện. Tránh chôn dây nối ngang song song với đường ống kim loại (cách tối thiểu 1m) để ngăn dòng sét lan truyền.
Thép phi 10 mạ kẽm nhúng nóngThép tròn phi 10 mạ kẽm, bề mặt sáng bóng, lớp kẽm dày đều
Quy Trình Thi Công Hệ Thống Tiếp Địa Chuẩn TCVN
Trước khi đóng cọc, đo điện trở suất đất bằng máy đo 4 cực (Megger hoặc tương đương) để xác định số lượng cọc cần thiết. Đất có điện trở suất dưới 100Ω.m (đất ẩm, sét) cần ít cọc hơn đất cát khô (trên 500Ω.m).
Đóng cọc bằng búa máy hoặc máy khoan xung, kiểm tra độ thẳng đứng bằng thước thủy mỗi 50cm. Sau khi đóng xong, hàn dây dẫn xuống với chân cọc, phủ lớp sơn epoxy dày 2mm lên mối hàn. Đổ hỗn hợp đất + than + muối ăn (tỷ lệ 70:20:10) quanh cọc, đầm chặt từng lớp 20cm.
Đo điện trở tiếp địa bằng máy đo chuyên dụng (phương pháp 3 cực hoặc 4 cực), ghi kết quả vào biên bản nghiệm thu. Nếu điện trở vượt quy định, bổ sung cọc hoặc tưới dung dịch giảm trở (GEM, bentonite) quanh hệ thống.

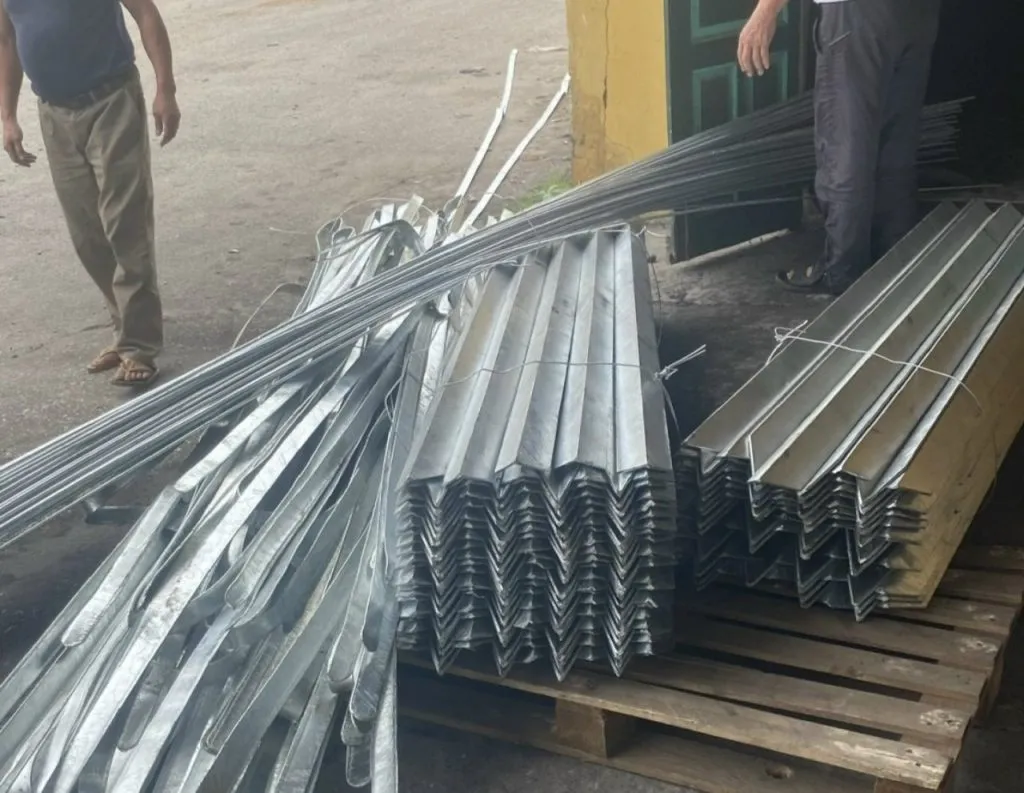

Cọc tiếp địa V63 có lỗ ren để kết nối dây dẫnCọc V63 mạ kẽm có sẵn lỗ ren M12 ở đầu, thuận tiện lắp đai ốc đồng
Tiêu Chí Lựa Chọn Nhà Cung Cấp Vật Tư Chống Sét
Yêu cầu nhà cung cấp xuất trình giấy chứng nhận CO (Certificate of Origin) và CQ (Certificate of Quality) kèm theo mỗi lô hàng. Giấy CO xác nhận xuất xứ nguyên liệu, CQ chứng nhận độ dày lớp kẽm, độ bền kéo thép lõi đạt tiêu chuẩn.
Kiểm tra trực quan: lớp kẽm đồng đều, không bong tróc, không có vết nứt hoặc lỗ kim. Dùng nam châm kiểm tra — nếu nam châm hút mạnh qua lớp kẽm, chứng tỏ lớp mạ quá mỏng (dưới 50 micron). Cân trọng lượng thực tế so với catalog — chênh lệch trên 5% là dấu hiệu thép kém chất lượng.
Ưu tiên nhà cung cấp có kho miền Bắc và miền Nam để rút ngắn thời gian giao hàng, giảm chi phí vận chuyển. Yêu cầu bảo hành tối thiểu 12 tháng cho lớp mạ kẽm, cam kết đổi trả nếu phát hiện gỉ sét trong thời gian bảo hành.

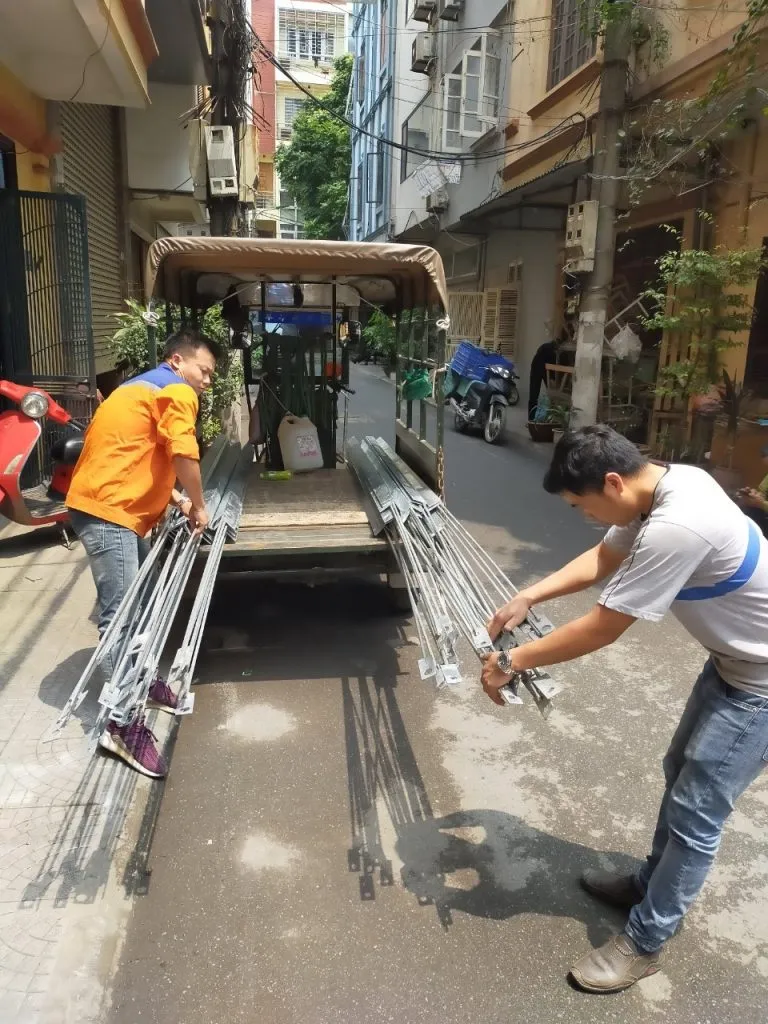

Cọc tiếp địa mạ kẽm với đầu nối hànCọc V63 có hàn thêm cọc nối, tăng chiều dài tổng lên 5m cho đất điện trở cao
Bảo Trì Hệ Thống Chống Sét Theo Chu Kỳ
Kiểm tra điện trở tiếp địa mỗi năm một lần (trước mùa mưa bão), ghi nhận kết quả vào sổ theo dõi. Nếu điện trở tăng trên 20% so với lần đo trước, cần đào bới kiểm tra mối nối, bổ sung dung dịch giảm trở hoặc thay cọc bị ăn mòn nặng.
Kiểm tra trực quan kim thu sét, dây dẫn xuống mỗi 6 tháng: tìm vết gỉ, mối hàn bong, kẹp cố định lỏng. Vệ sinh bụi bẩn tích tụ trên mối nối bằng bàn chải thép, phủ lại lớp mỡ chống ăn mòn. Thay kẹp nhựa bị nứt, siết chặt đai ốc đồng bị lỏng.
Sau mỗi lần sét đánh trực tiếp vào công trình, bắt buộc đo lại điện trở tiếp địa và kiểm tra toàn bộ hệ thống. Dòng sét lớn có thể làm nóng chảy mối hàn, làm lỏng kẹp nối, hoặc tạo vết nứt vi mô trên thép lõi.

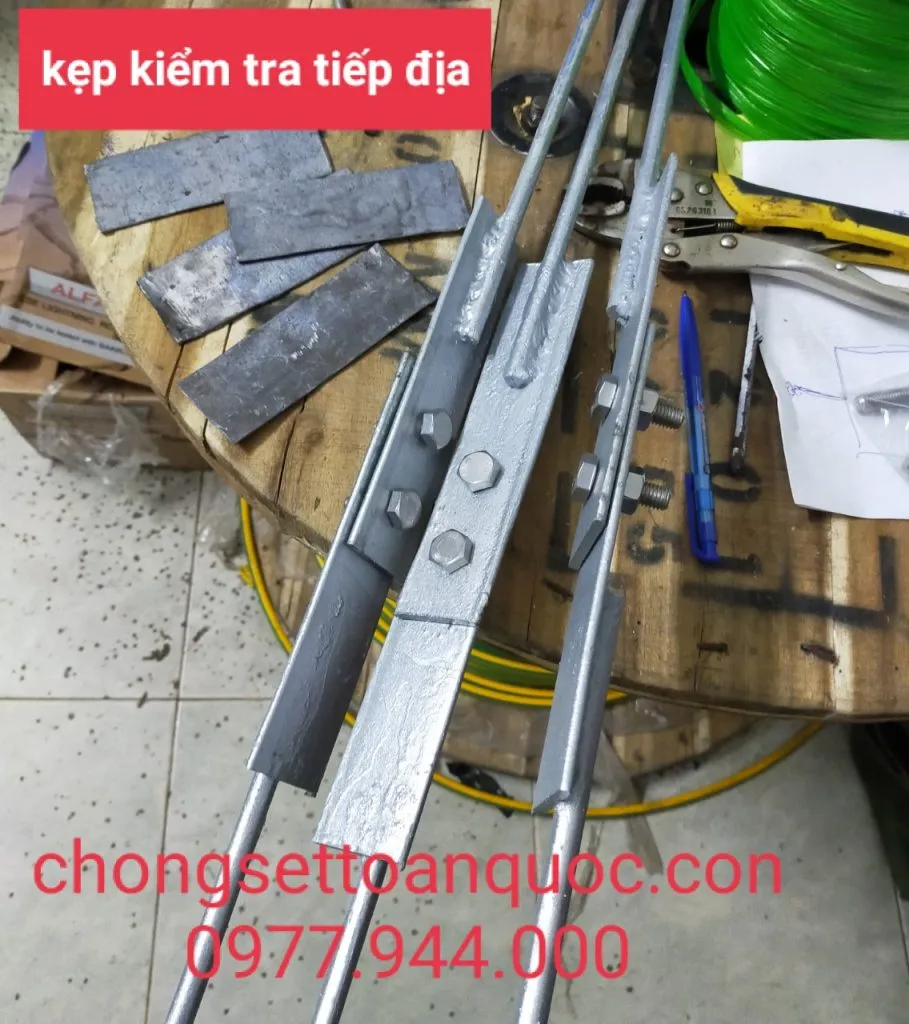

Kẹp kiểm tra tiếp địa chuyên dụngKẹp kiểm tra tiếp địa, dùng để đo điện trở từng cọc riêng lẻ trong hệ thống
Sai Lầm Thường Gặp Khi Thi Công Hệ Thống Chống Sét
Nhiều công trình chỉ đóng 1-2 cọc tiếp địa cho toàn bộ hệ thống, dẫn đến điện trở vượt 30-40Ω, không đủ phân tán dòng sét. Nguyên nhân do nhầm lẫn giữa “tiếp địa bảo vệ” (cho thiết bị điện, chấp nhận 10-30Ω) với “tiếp địa chống sét” (yêu cầu dưới 10Ω).
Hàn dây dẫn xuống trực tiếp lên lớp kẽm mà không mài sạch đến thép lõi, tạo mối nối giả có điện trở cao. Nhiệt độ hàn cũng làm bong lớp kẽm trong bán kính 5-8cm quanh mối hàn, tạo điểm ăn mòn nhanh. Giải pháp đúng: mài sạch lớp kẽm, hàn vào thép lõi, sau đó phủ sơn epoxy hoặc băng keo chống ăn mòn.
Chôn dây nối ngang quá nông (30-40cm) khiến dòng điện đất lan rộng, gây nguy hiểm cho người đi lại. Độ sâu tối thiểu 60cm, tốt nhất 80cm để tránh ảnh hưởng của độ ẩm bề mặt thay đổi theo mùa.
Vật tư chống sét mạ kẽm đóng gói sẵn sàng giao hàngCọc tiếp địa, thép dẹt, kim thu sét mạ kẽm đóng gói chuẩn bị giao hàng các tỉnh
So Sánh Vật Tư Mạ Kẽm Với Các Giải Pháp Khác
| Tiêu chí | Mạ kẽm nhúng nóng | Thép đen sơn | Đồng nguyên chất | Thép không gỉ |
|---|---|---|---|---|
| Tuổi thọ (năm) | 30-40 | 5-8 | 50+ | 40-50 |
| Điện trở suất (Ω.m) | 5.9×10⁻⁸ | 10×10⁻⁸ | 1.7×10⁻⁸ | 7.2×10⁻⁸ |
| Chi phí (so sánh) | 1.0× | 0.6× | 4.5× | 3.2× |
| Bảo trì | Thấp | Cao (sơn lại 2 năm/lần) | Rất thấp | Thấp |
| Ứng dụng phổ biến | Nhà dân, xưởng, trường học | Công trình tạm | Trạm viễn thông, data center | Nhà máy hóa chất |
Thép đen sơn chống gỉ tuy rẻ nhưng lớp sơn bong nhanh trong đất ẩm, tuổi thọ chỉ 5-8 năm. Đồng nguyên chất có độ dẫn điện tốt nhất nhưng giá cao gấp 4-5 lần, chỉ dùng cho công trình đặc biệt quan trọng. Mạ kẽm nhúng nóng là lựa chọn tối ưu về tỷ lệ chi phí/hiệu quả cho phần lớn công trình dân dụng và công nghiệp.

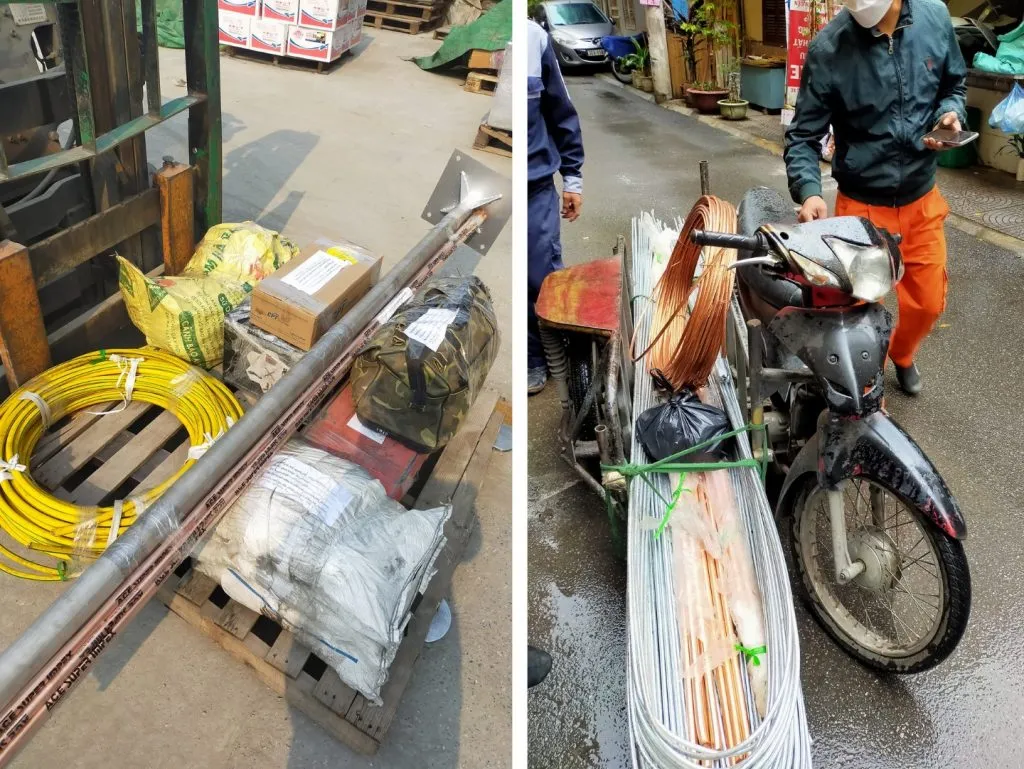

Xe tải giao vật tư chống sét đến công trìnhHệ thống giao hàng nhanh vật tư chống sét mạ kẽm đến các tỉnh thành
Cọc tiếp địa mạ kẽm kết hợp lớp bảo vệ bền vững với khả năng dẫn điện ổn định, đáp ứng yêu cầu kỹ thuật chống sét theo TCVN 9385:2012. Lựa chọn đúng loại cọc (V63 cho đất cứng, V50 cho đất mềm), thi công đúng quy trình (đóng sâu 2.4m, hàn mối nối chuẩn, đo kiểm điện trở), và bảo trì định kỳ đảm bảo hệ thống hoạt động hiệu quả suốt vòng đời công trình.
