Trong môi trường sản xuất công nghiệp hiện đại, việc di chuyển nguyên vật liệu và thiết bị nặng đòi hỏi giải pháp vừa an toàn vừa hiệu quả. Cầu trục trong nhà xưởng đã trở thành thiết bị không thể thiếu, giúp tối ưu hóa quy trình vận hành và giảm thiểu rủi ro lao động. Bài viết này phân tích chi tiết cấu tạo, phân loại và quy trình lắp đặt cầu trục, đồng thời đưa ra những khuyến nghị thực tế từ kinh nghiệm triển khai tại các nhà máy Việt Nam.
Cầu trục trong nhà xưởng hoạt động như thế nào?
Cầu trục là hệ thống cơ khí được thiết kế để nâng hạ và di chuyển vật nặng theo hai trục chuyển động: dọc theo chiều dài nhà xưởng (thông qua di chuyển của toàn bộ cầu trên ray) và ngang qua chiều rộng (thông qua palang hoặc xe con trên dầm chính). Khác với các thiết bị nâng hạ cố định, cầu trục trong nhà xưởng tận dụng không gian trên cao, cho phép vận chuyển hàng hóa đến bất kỳ vị trí nào trong phạm vi hoạt động mà không chiếm diện tích sàn sản xuất.
Cầu trục trong nhà xưởng hoạt động dựa trên hệ thống dầm và palang
Hệ thống vận hành bằng động cơ điện, được điều khiển từ xa qua bộ điều khiển cầm tay hoặc cabin điều khiển. Tải trọng nâng dao động từ 1 tấn đến 500 tấn tùy theo thiết kế, phù hợp với đa dạng nhu cầu từ xưởng cơ khí nhỏ đến nhà máy gang thép quy mô lớn.
Cấu tạo cốt lõi của cầu trục công nghiệp
Hiểu rõ cấu tạo giúp đánh giá chính xác khả năng vận hành và lập kế hoạch bảo trì hiệu quả.
Dầm chính chịu toàn bộ tải trọng nâng, thường được chế tạo từ thép hộp hoặc thép chữ I với độ dày phù hợp sức nâng. Trong thực tế, dầm chính là điểm kiểm tra quan trọng nhất khi đánh giá tuổi thọ cầu trục — các vết nứt hoặc biến dạng tại đây báo hiệu nguy cơ sự cố nghiêm trọng.
Dầm biên kết nối hai đầu dầm chính, được gia công từ thép hộp chữ nhật dày 6-10mm. Hai đầu dầm biên gắn cụm động lực di chuyển và giảm chấn cao su để hạn chế va chạm khi cầu trục tiếp cận giới hạn hành trình. Liên kết giữa dầm biên và dầm chính thường dùng bu lông cường độ cao hoặc hàn góc, tùy theo thiết kế.
Cấu tạo cầu trục bao gồm dầm chính, dầm biên và palang
Palang hoặc xe con là bộ phận nâng hạ thực tế. Palang dùng cho cầu trục dầm đơn, xe con dùng cho dầm đôi. Palang có thể là loại cáp điện (phổ biến, độ nâng trung bình) hoặc xích điện (độ chính xác cao, phù hợp môi trường đặc biệt). Khi chọn palang, cần xem xét không chỉ tải trọng mà còn tần suất sử dụng — palang làm việc liên tục cần cấu hình động cơ và hệ thống tản nhiệt mạnh hơn.
Hệ thống điều khiển bao gồm tủ điện, công tắc hành trình, bộ điều khiển từ xa và các cảm biến an toàn. Hệ thống hiện đại tích hợp bảo vệ quá tải, chống va chạm và ghi log hoạt động để phục vụ bảo trì dự phòng.
Ngoài ra, cáp điện, dây cáp thép, móc cầu và hệ thống ray đều đóng vai trò quan trọng trong hoạt động tổng thể. Mỗi linh kiện cần được kiểm tra định kỳ theo khuyến nghị nhà sản xuất.
Lợi ích thực tế khi triển khai cầu trục
Từ góc độ vận hành sản xuất, cầu trục trong nhà xưởng mang lại những cải thiện đo lường được:
Tăng năng suất thông qua rút ngắn thời gian vận chuyển. Một cầu trục 10 tấn có thể di chuyển khuôn đúc nặng 8 tấn trong vòng 2-3 phút, so với 15-20 phút nếu dùng xe nâng và nhân lực. Điều này đặc biệt quan trọng trong sản xuất theo dây chuyền, nơi mỗi phút chờ đợi ảnh hưởng đến toàn bộ tiến độ.
Giảm chi phí nhân công rõ rệt. Thay vì cần 4-6 công nhân để di chuyển thiết bị nặng bằng pa lăng thủ công, cầu trục chỉ cần 1 người điều khiển. Khoản tiết kiệm này thường hoàn vốn đầu tư trong 2-3 năm đối với xưởng sản xuất có cường độ vận chuyển cao.
An toàn lao động được cải thiện đáng kể. Cầu trục hiện đại tích hợp cảm biến quá tải, hệ thống dừng khẩn cấp và giới hạn hành trình tự động. Tuy nhiên, an toàn phụ thuộc nhiều vào quy trình vận hành — cần đào tạo kỹ lưỡng cho người điều khiển về cách đánh giá trọng tâm hàng hóa và xử lý tình huống bất thường.
Tối ưu không gian là lợi thế lớn. Cầu trục hoạt động trên cao, giải phóng mặt bằng sản xuất. Điều này đặc biệt có giá trị tại các khu công nghiệp có chi phí thuê đất cao.
Chi phí đầu tư hợp lý so với lợi ích dài hạn. Một cầu trục dầm đơn 5 tấn có giá từ 200-300 triệu đồng (tùy khẩu độ và chiều cao nâng), trong khi tuổi thọ thiết kế lên đến 20-25 năm với bảo trì đúng cách.
Phân loại cầu trục theo cấu trúc dầm

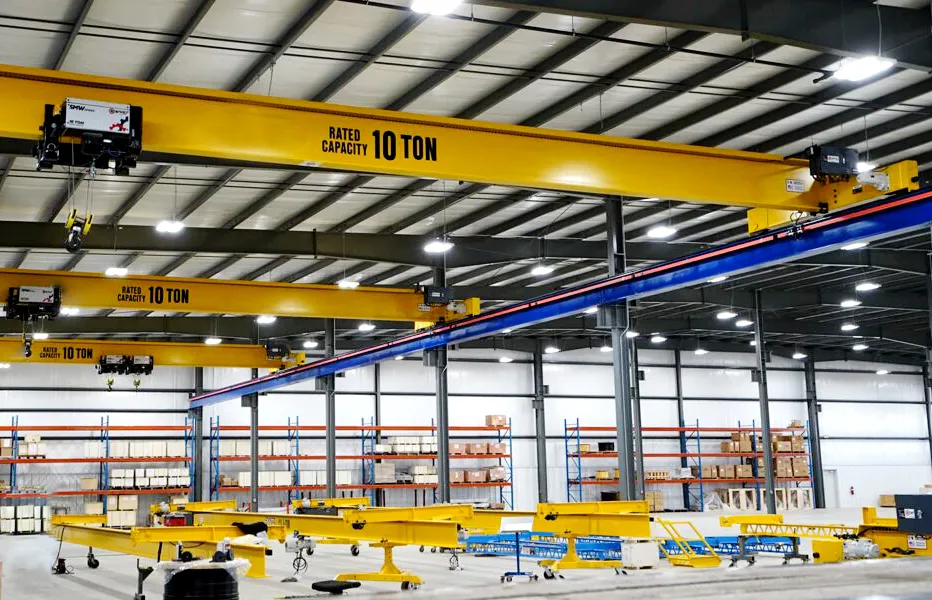

Cầu trục dầm đơn và dầm đôi phục vụ các nhu cầu tải trọng khác nhau
Cầu trục dầm đơn
Thiết kế với một dầm chính, phù hợp tải trọng 500kg đến 10 tấn. Cấu trúc đơn giản, chi phí thấp, dễ lắp đặt và bảo trì. Palang di chuyển trực tiếp trên dầm chính hoặc trên ray phụ gắn dưới dầm.
Ưu điểm: Giá thành cạnh tranh, chiếm ít không gian chiều cao, phù hợp xưởng có trần thấp. Nhược điểm: Giới hạn tải trọng, tốc độ di chuyển thấp hơn dầm đôi.
Áp dụng: Xưởng cơ khí nhỏ, kho hàng, xưởng lắp ráp linh kiện điện tử.
Cầu trục dầm đôi
Hai dầm chính song song, xe con di chuyển trên ray giữa hai dầm. Phục vụ tải trọng 5 tấn đến 100 tấn (có thể lên 500 tấn với thiết kế đặc biệt). Kết cấu vững chắc, tốc độ vận hành cao, khả năng nâng chính xác.
Ưu điểm: Chịu tải lớn, độ bền cao, vận hành ổn định, phù hợp sản xuất liên tục. Nhược điểm: Chi phí cao hơn dầm đơn, yêu cầu chiều cao trần lớn.
Áp dụng: Nhà máy gang thép, xưởng đóng tàu, nhà máy xi măng, kho container.
Lựa chọn giữa dầm đơn và dầm đôi phụ thuộc vào ba yếu tố: tải trọng thực tế, tần suất sử dụng và ngân sách đầu tư. Với tải dưới 10 tấn và sử dụng không liên tục, dầm đơn là lựa chọn kinh tế. Với tải lớn hơn hoặc vận hành 2-3 ca/ngày, dầm đôi đảm bảo độ bền và hiệu suất dài hạn.
Quy trình lắp đặt cầu trục chuyên nghiệp

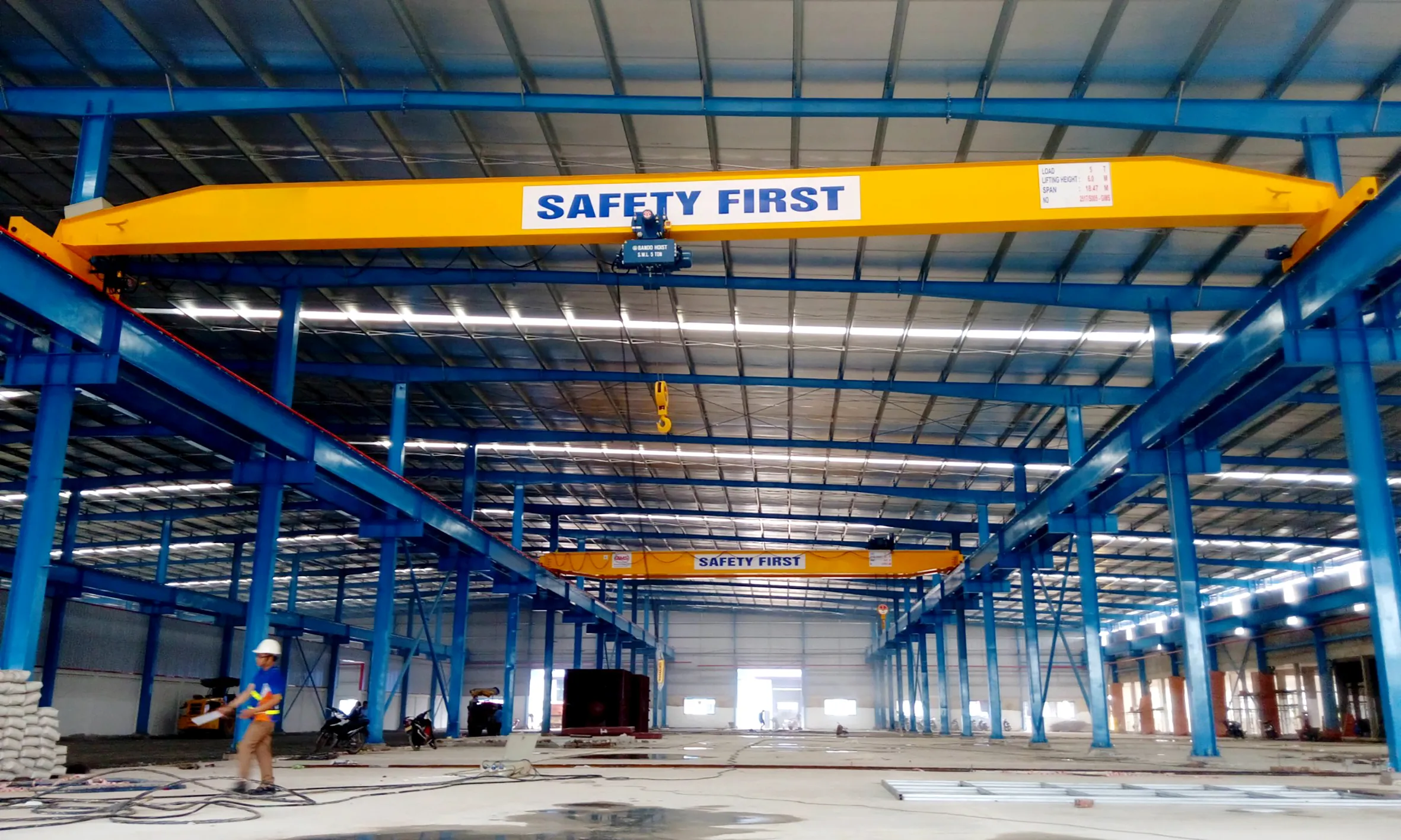

Lắp đặt cầu trục đòi hỏi quy trình chặt chẽ và thiết bị chuyên dụng
Lắp đặt cầu trục trong nhà xưởng là công việc kỹ thuật cao, đòi hỏi thiết bị chuyên dụng và đội ngũ có chứng chỉ. Quy trình chuẩn gồm các bước:
Chuẩn bị và kiểm tra: Sơn bảo vệ toàn bộ kết cấu thép trước khi vận chuyển đến hiện trường. Kiểm tra kỹ từng bộ phận: dầm chính, dầm biên, palang, cáp, móc cầu, hệ thống điện. Xác minh kích thước, độ phẳng, chất lượng hàn và bu lông. Chuẩn bị mặt bằng, đảm bảo ray đã được lắp đặt đúng khẩu độ, độ thẳng và độ cao theo bản vẽ.
Lắp dầm biên: Sử dụng cần cẩu di động nâng dầm biên lên vị trí, liên kết với dầm chính bằng bu lông hoặc hàn. Kiểm tra độ vuông góc và độ phẳng bằng thủy bình laser. Sai số cho phép thường ≤ 2mm/m theo tiêu chuẩn.
Lắp các bộ phận phụ: Gắn lan can an toàn, sàn bảo trì, thanh dẫn điện, hệ thống cáp nguồn. Đảm bảo tất cả liên kết chắc chắn, không có khe hở.
Nâng cầu trục lên ray: Đây là bước quan trọng và nguy hiểm nhất. Sử dụng hai cần cẩu có tải trọng tương đương hoặc lớn hơn trọng lượng cầu trục, đồng bộ nâng từ hai đầu. Tốc độ nâng chậm, liên tục kiểm tra cân bằng. Khi cầu trục lên đến độ cao ray, di chuyển cẩn thận để đặt bánh xe lên ray, sau đó hạ từ từ để bánh xe tiếp xúc hoàn toàn.
Lắp palang và hệ thống nâng: Lắp palang hoặc xe con lên dầm chính theo hướng dẫn nhà sản xuất. Kiểm tra hệ thống xích/cáp, móc cầu, phanh an toàn. Đảm bảo palang di chuyển trơn tru trên toàn bộ hành trình.
Lắp hệ thống điều khiển và an toàn: Lắp đặt tủ điện, đấu nối động cơ, cảm biến, công tắc hành trình. Lắp giá chắn bảo hiểm hai đầu ray để ngăn cầu trục vượt giới hạn. Kiểm tra hệ thống заземление (nối đất) đảm bảo an toàn điện.
Kiểm tra và nghiệm thu: Chạy thử không tải, kiểm tra chức năng di chuyển dọc, ngang, nâng, hạ. Kiểm tra hệ thống phanh, dừng khẩn cấp, cảm biến quá tải. Thử tải 125% tải trọng định mức trong 10 phút, quan sát biến dạng và rung động. Sau khi đạt yêu cầu, lập biên bản nghiệm thu và bàn giao hồ sơ kỹ thuật.
Thời gian lắp đặt trung bình: 3-5 ngày cho cầu trục dầm đơn, 7-10 ngày cho dầm đôi, tùy theo quy mô và điều kiện hiện trường.
Yếu tố kỹ thuật cần xác định trước khi lắp đặt

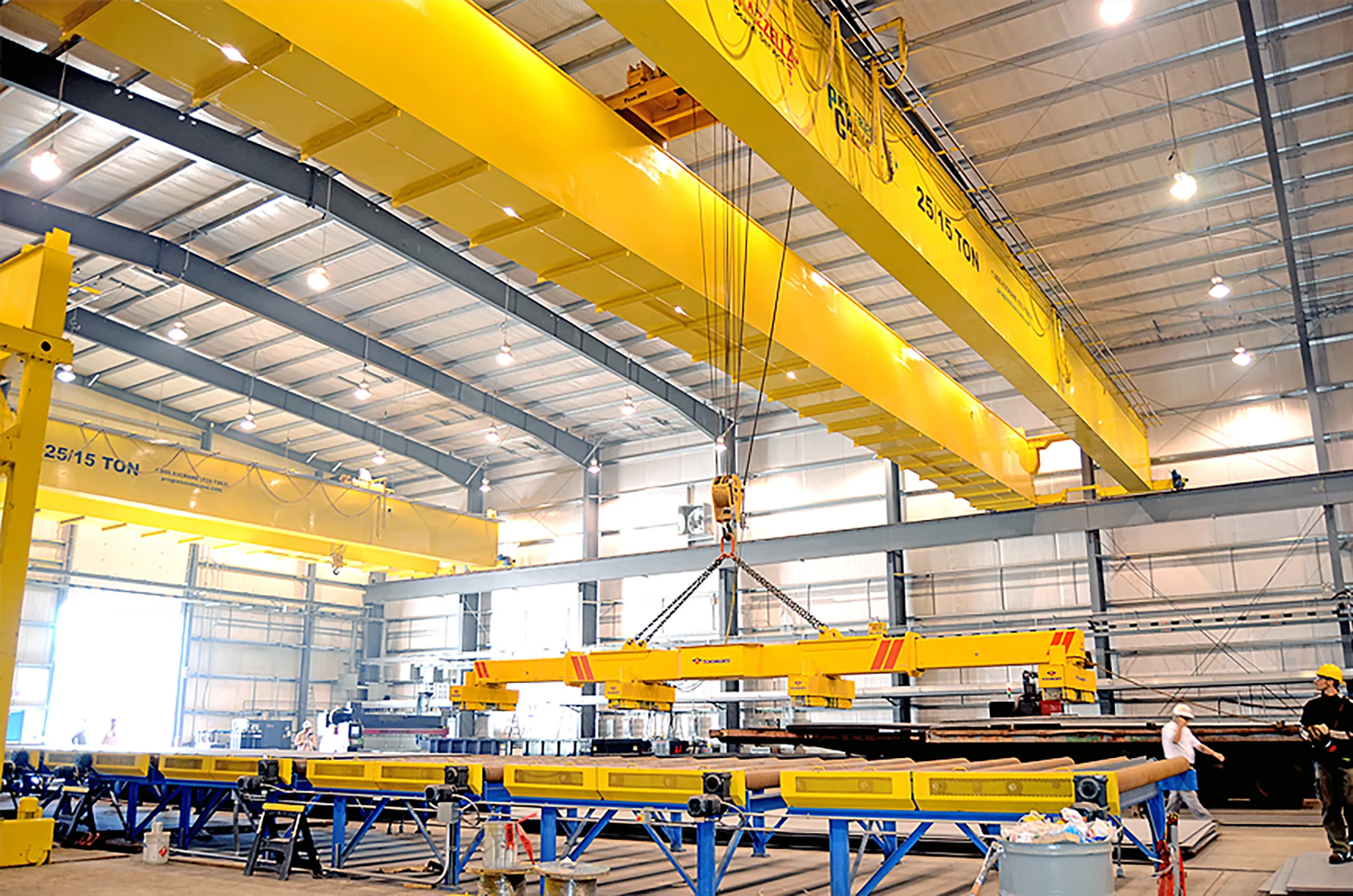

Xác định chính xác các thông số kỹ thuật đảm bảo cầu trục hoạt động hiệu quả
Tải trọng nâng tối đa quyết định toàn bộ thiết kế cầu trục. Cần xác định không chỉ trọng lượng hàng hóa mà còn trọng lượng phụ kiện (móc, xích, khung nâng). Ví dụ: nâng máy 8 tấn cần móc và xích 500kg, tổng tải 8.5 tấn → chọn cầu trục 10 tấn để có hệ số an toàn. Không nên chọn cầu trục sát tải trọng thực tế vì giảm tuổi thọ và tăng rủi ro.
Khẩu độ (khoảng cách giữa hai ray) ảnh hưởng trực tiếp đến lượng thép dầm chính và giá thành. Khẩu độ phổ biến: 10.5m, 13.5m, 16.5m, 22.5m, 31.5m. Khẩu độ càng lớn, dầm chính càng dày và nặng. Khi thiết kế nhà xưởng mới, nên tối ưu bố trí cột để khẩu độ phù hợp với nhu cầu thực tế, tránh lãng phí.
Chiều cao nâng là khoảng cách từ mặt sàn đến vị trí cao nhất của móc cầu. Cần tính đến chiều cao hàng hóa, chiều cao thiết bị nâng và khoảng cách an toàn đến trần. Ví dụ: nâng container 2.4m cao, cần móc cầu lên 3m, tổng chiều cao nâng tối thiểu 5.5m (bao gồm khoảng cách an toàn). Chiều cao nâng ảnh hưởng đến loại palang (cáp ngắn/dài) và giá thành.
Chiều dài đường chạy quyết định chiều dài ray và hệ thống cấp điện. Đường chạy dài cần tính toán độ võng ray, hệ thống giảm chấn và công suất động cơ di chuyển. Với đường chạy > 50m, nên chia thành nhiều đoạn ray có mối nối giãn nở để tránh biến dạng do nhiệt độ.
Ngoài ra, cần xác định: tốc độ di chuyển (ảnh hưởng năng suất), tần suất sử dụng (ảnh hưởng cấu hình động cơ), môi trường làm việc (nhiệt độ, độ ẩm, bụi, hóa chất) để chọn lớp sơn và vật liệu phù hợp.
Vận hành an toàn và bảo trì hiệu quả

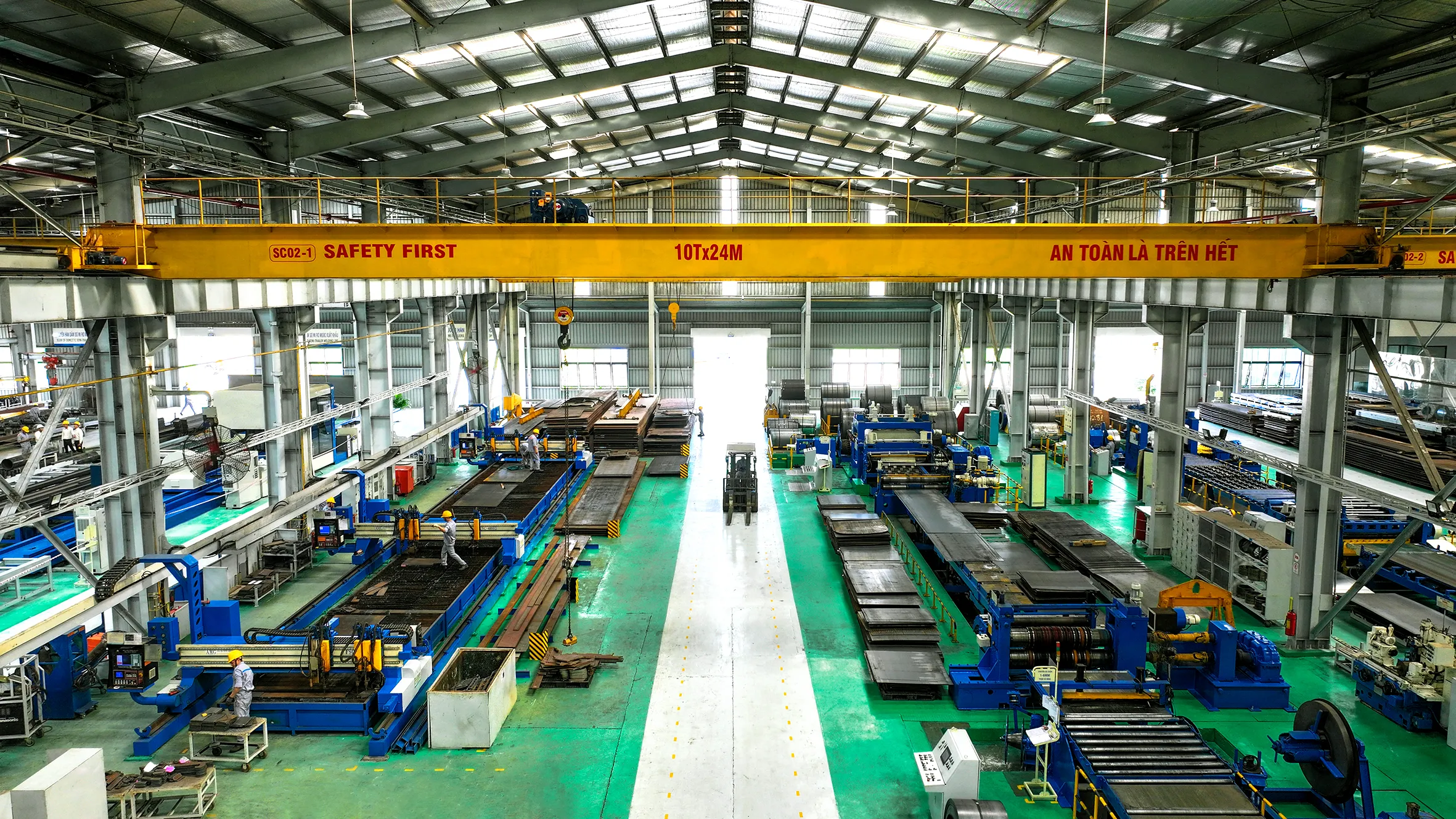

Đào tạo vận hành và bảo trì định kỳ đảm bảo an toàn lao động
Đào tạo vận hành là yếu tố quan trọng nhất. Người điều khiển cần hiểu rõ: giới hạn tải trọng, cách đánh giá trọng tâm hàng hóa, xử lý tình huống khẩn cấp, quy trình kiểm tra trước ca. Chứng chỉ vận hành cầu trục do cơ quan có thẩm quyền cấp, cần đào tạo lại định kỳ 2 năm/lần.
Kiểm tra trước mỗi ca: Kiểm tra trực quan dầm chính, dầm biên (vết nứt, biến dạng), cáp thép (đứt sợi, mòn), móc cầu (biến dạng, vết nứt), phanh (độ mòm), hệ thống điện (dây dẫn, tiếp điểm). Phát hiện bất thường → báo cáo ngay, không vận hành.
Bảo trì định kỳ: Hàng tháng: bôi trơn bánh xe, kiểm tra độ căng cáp, vệ sinh ray. Hàng quý: kiểm tra bu lông, hệ thống phanh, động cơ. Hàng năm: kiểm tra toàn diện bởi đơn vị có chứng chỉ, thử tải 125%, lập biên bản. Thay cáp thép khi đứt > 10% số sợi hoặc mòn > 7% đường kính.
Tuân thủ tải trọng: Không bao giờ vượt quá tải trọng định mức. Khi nâng hàng gần giới hạn, cần có người giám sát, di chuyển chậm, tránh giật cục. Cân hàng hóa trước khi nâng nếu không chắc chắn về trọng lượng.
Kiểm soát khu vực: Trước khi nâng, đảm bảo không có người trong bán kính 5m. Sử dụng còi báo hiệu trước khi khởi động. Không di chuyển hàng qua đầu người. Khi dừng ca, hạ móc cầu xuống vị trí thấp, ngắt nguồn điện chính.
Xử lý sự cố: Nếu cầu trục dừng đột ngột giữa chừng, không tự ý sửa chữa. Báo cáo bộ phận kỹ thuật, sử dụng biện pháp hạ hàng khẩn cấp (phanh tay, cần cẩu dự phòng). Ghi chép đầy đủ sự cố vào sổ vận hành để phân tích nguyên nhân.
THACO INDUSTRIES: Đối tác tin cậy cho giải pháp cầu trục

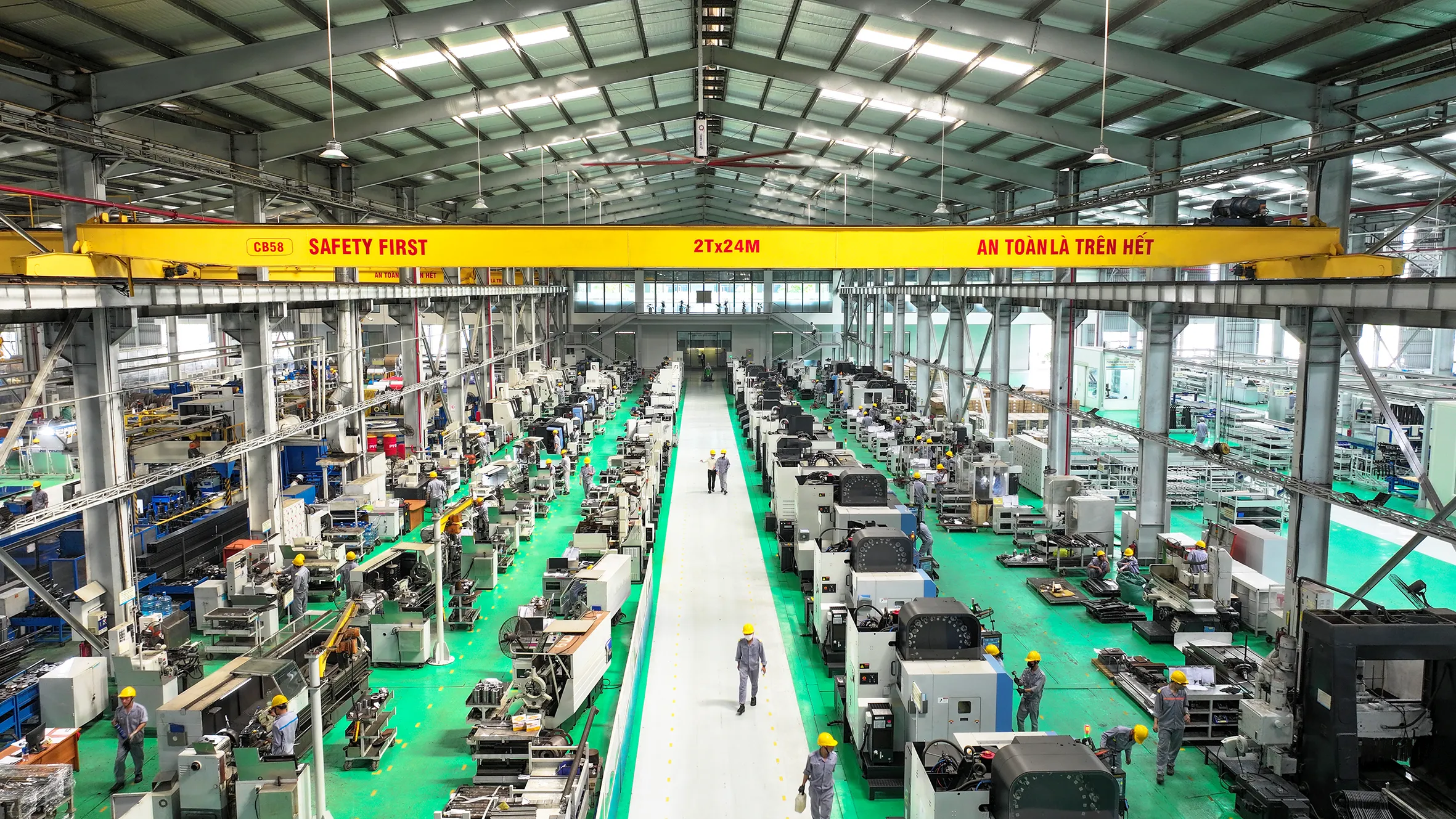

THACO INDUSTRIES cung cấp giải pháp cầu trục toàn diện từ thiết kế đến vận hành
THACO INDUSTRIES, thành viên của THACO Group, là đơn vị gia công OEM và lắp đặt cầu trục trong nhà xưởng hàng đầu Việt Nam. Với Tổ hợp cơ khí quy mô lớn, trang bị dây chuyền hiện đại từ Úc, Thụy Sĩ, Nhật Bản, Hàn Quốc, THACO INDUSTRIES đảm bảo sản phẩm đạt độ chính xác cao và tuân thủ tiêu chuẩn ISO 9001:2015, ISO 14001:2015.
Dịch vụ trọn gói bao gồm: tư vấn thiết kế dựa trên nhu cầu thực tế, gia công chế tạo theo bản vẽ kỹ thuật, lắp đặt tại hiện trường, chuyển giao vận hành và bảo trì định kỳ. Đội ngũ 1,000 kỹ sư thiết kế sử dụng phần mềm chuyên dụng, đảm bảo giải pháp tối ưu cho từng dự án.
THACO INDUSTRIES đã triển khai thành công hàng trăm dự án cầu trục tại các nhà máy ô tô, thép, xi măng, cảng biển trên toàn quốc. Cam kết chất lượng sản phẩm, tiến độ thi công và hỗ trợ kỹ thuật dài hạn.
Việc lựa chọn đơn vị gia công và lắp đặt uy tín ảnh hưởng trực tiếp đến chất lượng, độ bền và chi phí vận hành lâu dài của cầu trục trong nhà xưởng. Doanh nghiệp cần đánh giá kỹ năng lực kỹ thuật, kinh nghiệm thực tế và chính sách bảo hành trước khi quyết định. Để được tư vấn chi tiết về giải pháp cầu trục phù hợp với nhu cầu sản xuất, liên hệ THACO INDUSTRIES qua hotline 0235 356 7161.
