Trong lĩnh vực xây dựng, việc đảm bảo sự chắc chắn và an toàn cho mỗi công trình là yếu tố tối quan trọng. Đặc biệt, đối với kết cấu sàn bê tông, nơi chịu tải trọng lớn hàng ngày, việc bố trí cốt thép cần tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật. Bài viết này sẽ đi sâu vào cách bố trí thép sàn 2 lớp một cách khoa học và hiệu quả, giúp tăng cường khả năng chịu lực, chống nứt, đảm bảo độ bền vững lâu dài cho công trình, đồng thời cung cấp những kiến thức chuyên sâu vượt trội so với các nguồn thông tin thông thường. Chúng tôi sẽ minh họa các bước thi công thực tế và phân tích vai trò không thể thiếu của lớp thép kép này. Để tối ưu hóa khả năng ứng dụng, chúng tôi tập trung vào việc bố trí thép sàn 2 lớp với mục tiêu nâng cao độ bền thép sàn.
Thép sàn là một thành phần cốt lõi, đóng vai trò quyết định đến khả năng chịu lực tổng thể của một công trình xây dựng. Khi nhắc đến các công trình thi công, sàn nhà là bộ phận chịu sự tác động và áp lực liên tục từ môi trường cũng như các hoạt động sinh hoạt. Lớp bê tông, mặc dù có khả năng chịu nén tốt, lại khá yếu khi đối mặt với lực kéo. Sự tồn tại của hai lớp thép, hay còn gọi là thép sàn 2 lớp, bên trong cấu trúc bê tông sẽ bù đắp nhược điểm này, biến sàn nhà trở thành một khối vững chắc, chống lại nguy cơ gãy, sập hoặc xuất hiện các vết nứt gây mất an toàn.
Hệ thống thép sàn 2 lớp không chỉ đơn thuần tăng cường khả năng chịu lực. Nó còn đóng vai trò như một lớp áo giáp, bảo vệ kết cấu sàn khỏi những ảnh hưởng tiêu cực từ các yếu tố môi trường. Khả năng chống chịu sự thay đổi nhiệt độ, tác động của thời tiết khắc nghiệt sẽ được cải thiện đáng kể. Hơn thế nữa, việc sắp xếp thép sàn 2 lớp đúng kỹ thuật còn góp phần nâng cao tính năng chống thấm cho sàn, ngăn chặn sự xâm nhập của hơi ẩm, bảo vệ công trình khỏi những hư hại tiềm ẩn về lâu dài.
Tầm Quan Trọng Cốt Lõi Của Cấu Trúc Thép Sàn Hai Lớp
Sàn bê tông cốt thép là nền tảng cho hầu hết các công trình xây dựng hiện đại. Vai trò của hệ thống thép trong sàn là không thể phủ nhận, đặc biệt là khi áp dụng cấu trúc hai lớp thép. Đây không chỉ là một quy trình thi công đơn thuần mà còn là một giải pháp kỹ thuật nhằm tối ưu hóa khả năng chịu tải, độ bền và tuổi thọ của công trình.
Vai Trò Chống Chịu Lực Động và Tĩnh
Khi các tải trọng tác động lên sàn, dù là tĩnh (trọng lượng bản thân, nội thất) hay động (người di chuyển, máy móc), lực sẽ được phân bổ và truyền xuống hệ kết cấu bên dưới. Lớp bê tông phía trên chịu nén, trong khi đó, lớp bê tông phía dưới có xu hướng bị kéo căng. Nếu chỉ có một lớp thép hoặc không có thép, sàn dễ bị võng, nứt hoặc gãy theo thời gian. Hai lớp thép, một đặt ở lớp bê tông trên và một ở lớp bê tông dưới, tạo thành một mạng lưới chịu lực kép. Lớp thép dưới chịu kéo chính, còn lớp thép trên giúp kiểm soát độ rộng của vết nứt khi có ứng suất kéo vượt quá giới hạn cho phép của bê tông, đồng thời chịu một phần ứng suất kéo do co ngót hoặc biến thiên nhiệt độ.
Khả Năng Chống Nứt và Tăng Độ Bền
Bê tông, khi khô và đóng rắn, có xu hướng co ngót. Sự co ngót này tạo ra ứng suất nội bộ, có thể dẫn đến nứt bề mặt, đặc biệt là ở mặt dưới của sàn. Lớp thép thứ hai (lớp thép trên) có vai trò quan trọng trong việc phân tán và kiểm soát các ứng suất co ngót này, ngăn chặn sự hình thành và lan rộng của các vết nứt. Việc kiểm soát nứt không chỉ giữ cho sàn có tính thẩm mỹ mà còn bảo vệ cốt thép bên trong khỏi sự ăn mòn do hơi ẩm và các tác nhân hóa học xâm nhập qua vết nứt.
Tăng Cường Khả Năng Chống Thấm và Chống Ăn Mòn
Sàn nhà, đặc biệt là ở các khu vực như nhà vệ sinh, ban công, hoặc tầng trệt, có nguy cơ tiếp xúc với nước. Một lớp bê tông không được gia cố đầy đủ có thể bị thấm nước, dẫn đến các vấn đề như ẩm mốc, hư hại kết cấu và ảnh hưởng đến các không gian bên dưới. Hệ thống thép sàn 2 lớp với mật độ phân bổ hợp lý giúp giảm thiểu tối đa các khoảng trống hoặc khe nứt trong bê tông, từ đó hạn chế nước thấm qua sàn. Hơn nữa, việc thép được bọc kín trong bê tông bảo vệ nó khỏi sự ăn mòn của môi trường, đảm bảo tuổi thọ của cốt thép và sàn.
Cấu Tạo Chi Tiết Của Hệ Thống Thép Sàn Hai Lớp
Hiểu rõ cấu tạo là bước đầu tiên để thực hiện cách bố trí thép sàn 2 lớp hiệu quả. Một sàn bê tông cốt thép hai lớp điển hình bao gồm các thành phần chính sau đây, được sắp xếp theo một trật tự nhất định để tối ưu hóa hiệu năng chịu lực.
Cấu tạo cơ bản của hệ thống thép sàn hai lớp bao gồm hai thành phần chính: lớp thép bố trí ở phía dưới và lớp thép bố trí ở phía trên của mặt cắt ngang sàn.
Lớp Thép Dưới (Thép Chịu Kéo Chính)
Đây là lớp thép đầu tiên được đặt khi thi công sàn. Nó thường được đặt cách mặt dưới của sàn một khoảng bằng lớp bê tông bảo vệ. Vị trí của lớp thép dưới, cách xa mặt trung hòa về phía chịu kéo, giúp nó hấp thụ phần lớn ứng suất kéo phát sinh do tải trọng. Các thanh thép này được đặt song song và cách đều nhau theo một phương nhất định, thường là theo phương cạnh ngắn của ô sàn hoặc theo phương có mômen uốn lớn hơn, tùy thuộc vào phân tích kết cấu. Chiều dài của các thanh thép, cách chúng nối với nhau (nếu cần), và cách neo vào dầm, cột đều phải tuân thủ các tiêu chuẩn kỹ thuật để đảm bảo truyền lực hiệu quả.
Cấu tạo của thép sàn 2 lớp
Lớp Thép Trên (Thép Phân Bố Ứng Suất và Chống Nứt)
Lớp thép trên được đặt ở phía trên lớp thép dưới, cách mặt trên của sàn một khoảng bằng lớp bê tông bảo vệ. Lớp thép này có một số vai trò quan trọng:
- Kiểm soát nứt: Nó giúp phân tán ứng suất kéo phát sinh do co ngót bê tông, biến thiên nhiệt độ, hoặc tải trọng cục bộ, ngăn ngừa sự hình thành các vết nứt lớn.
- Chịu mômen âm: Tại các vị trí gối tựa (tiếp giáp với dầm), sàn thường chịu mômen âm, tức là có ứng suất kéo ở mặt trên. Lớp thép trên sẽ đảm nhận vai trò chịu lực tại những khu vực này.
- Giữ ổn định cấu trúc: Nó giúp giữ cho lớp thép dưới không bị xê dịch trong quá trình đổ bê tông.
Thép lớp trên thường được bố trí vuông góc với thép lớp dưới hoặc theo cùng một phương tùy thuộc vào yêu cầu thiết kế và kết quả phân tích nội lực. Việc xác định đúng số lượng, đường kính, khoảng cách và cách neo giữ hai lớp thép này là cực kỳ quan trọng.
Quy Trình Chuẩn Mực Về Cách Bố Trí Thép Sàn 2 Lớp
Việc thi công cách bố trí thép sàn 2 lớp đòi hỏi sự chính xác, tỉ mỉ và tuân thủ chặt chẽ các bước theo đúng quy trình kỹ thuật. Mỗi giai đoạn đều có ý nghĩa quan trọng trong việc đảm bảo chất lượng cuối cùng của sàn.
Bước 1: Lập Bản Vẽ Thiết Kế Chi Tiết
Đây là bước nền tảng và quan trọng nhất. Bản vẽ thiết kế phải thể hiện rõ ràng tất cả các thông số kỹ thuật cần thiết, bao gồm:
- Kích thước ô sàn: Xác định diện tích, hình dạng cụ thể của từng ô sàn.
- Độ dày sàn: Quyết định khả năng chịu lực và lượng bê tông cần thiết.
- Loại thép sử dụng: Đường kính (phi), mác thép (ví dụ: CB3, CB4, CB5) cho cả lớp trên và lớp dưới.
- Khoảng cách bố trí thép: Khoảng cách giữa các thanh thép theo hai phương (thường gọi là thép lớp dưới và thép lớp trên). Tiêu chuẩn thường quy định khoảng cách tối thiểu và tối đa.
- Chiều dài neo thép: Chiều dài đoạn thép được neo vào dầm hoặc cấu kiện khác để đảm bảo truyền lực hiệu quả.
- Vị trí và kích thước của các cấu kiện phụ trợ: Như dầm, cột, các lỗ mở (nếu có).
- Quy định về lớp bê tông bảo vệ: Khoảng cách từ bề mặt ngoài cùng của cốt thép đến bề mặt bê tông hoàn thiện.
Việc tính toán chính xác tỷ lệ, mật độ phân bổ và số lượng thép dựa trên tải trọng dự kiến và các tiêu chuẩn xây dựng hiện hành là bắt buộc để đảm bảo hiệu quả chịu lực tối ưu.
Bước 2: Lựa Chọn Loại Thép Phù Hợp
Dựa trên bản vẽ thiết kế và yêu cầu kỹ thuật, việc lựa chọn loại thép phù hợp là yếu tố then chốt. Cần đảm bảo thép có chất lượng đạt tiêu chuẩn, xuất xứ rõ ràng và chủng loại (đường kính, cường độ) phù hợp với tính toán.
- Đường kính thép: Thép lớp dưới thường có đường kính lớn hơn hoặc bằng thép lớp trên, tùy thuộc vào yêu cầu chịu lực chính.
- Mác thép: Lựa chọn mác thép phù hợp với cường độ yêu cầu của kết cấu.
- Chất lượng: Ưu tiên thép có nguồn gốc xuất xứ rõ ràng, kiểm định chất lượng đầy đủ để tránh tình trạng thép giả, thép kém chất lượng làm ảnh hưởng nghiêm trọng đến độ bền sàn.
- Chi phí: Cân đối giữa chất lượng, yêu cầu kỹ thuật và chi phí đầu tư để đưa ra lựa chọn tối ưu.
Bước 3: Lập Kế Hoạch Bố Trí Thép Chi Tiết
Trước khi tiến hành thi công thực tế, cần có một kế hoạch chi tiết về trình tự thực hiện. Kế hoạch này bao gồm:
- Trình tự thi công: Xác định việc đặt lớp thép nào trước, lớp nào sau.
- Phương pháp thi công: Cách thức vận chuyển, cắt, uốn và đặt thép tại công trường.
- Nhân lực và thiết bị: Đảm bảo đủ nguồn lực để thực hiện công việc một cách hiệu quả và an toàn.
- Phụ thuộc địa hình: Xem xét các yếu tố đặc thù của công trình, như kết cấu dầm, cột, tường, để có phương án bố trí thép tối ưu nhất.
- Tham vấn chuyên môn: Luôn tham khảo ý kiến của kỹ sư kết cấu hoặc những người có kinh nghiệm lâu năm để chọn phương án thi công tốt nhất, đặc biệt với các cấu trúc phức tạp.
Bước 4: Thực Hiện Bố Trí Thép Theo Đúng Tiêu Chuẩn
Đây là giai đoạn thi công trực tiếp, đòi hỏi sự tuân thủ nghiêm ngặt các chỉ dẫn trong bản vẽ và kế hoạch đã lập.
- Đặt thép lớp dưới trước: Thông thường, việc bố trí thép lớp dưới được thực hiện trước. Các thanh thép được đặt song song theo phương đã quy định (thường là phương cạnh ngắn của ô sàn). Cần đảm bảo chiều dài neo thép vào dầm hoặc cấu kiện liên kết đủ theo thiết kế. Việc đánh dấu trên dầm trước khi đặt thép giúp định vị dễ dàng hơn.
- Đặt thép lớp trên: Sau khi lớp thép dưới đã ổn định, tiến hành đặt lớp thép trên. Lớp thép này có thể được đặt vuông góc với lớp thép dưới hoặc theo phương còn lại.
- Thép gối: Tại các vị trí dầm, cần bố trí thêm các thanh thép gối (thép chịu mômen âm) với chiều dài neo đủ theo tiêu chuẩn, đảm bảo chúng nằm đúng vị trí giữa dầm và lớp thép trên. Chiều dài neo tính từ mép dầm rất quan trọng để đảm bảo truyền lực.
- Sử dụng thép cấu tạo: Các thanh thép cấu tạo có thể được thêm vào để giữ cho khung thép hai lớp được chắc chắn, cố định, tránh bị xô lệch trong quá trình đổ bê tông.
- Sử dụng cục kê (Spacer): Để đảm bảo lớp bê tông bảo vệ cho cốt thép, bắt buộc phải sử dụng các cục kê (đai kê, trụ kê). Các cục kê này thường làm bằng bê tông, đá hoa cương hoặc vật liệu tương đương, có độ dày từ 2.5cm – 3cm (tùy theo yêu cầu của tiêu chuẩn thiết kế cho từng loại công trình) để giữ khoảng cách giữa thép và ván khuôn. Chúng được bố trí đều đặn trên toàn bộ diện tích sàn.
- Vị trí thép lớp trên và lớp dưới: Lưu ý rằng đối với các thanh thép cùng phương, thanh thép ở phương ngắn hơn thường nằm ở phía trên.
Lưu ý quan trọng:
- Chọn phương bố trí: Nên lựa chọn cách bố trí thép theo một phương hoặc hai phương (lưới thép vuông góc) sao cho phù hợp với biểu đồ nội lực của sàn đã được tính toán. Các phần mềm chuyên dụng giúp xác định nội lực này một cách chính xác, từ đó đưa ra phương án bố trí thép tối ưu nhất.

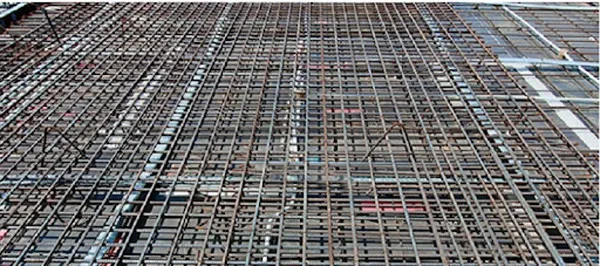

Thép sàn 2 lớp giữa vai trò quan trọng trong thi công công trình
Bước 5: Kiểm Tra, Kiểm Soát và Thử Nghiệm Chất Lượng
Sau khi hoàn tất việc bố trí cốt thép, công tác kiểm tra là không thể bỏ qua. Đây là bước cuối cùng trước khi tiến hành đổ bê tông.
- Kiểm tra tổng thể: Đảm bảo tất cả các thanh thép đã được đặt đúng vị trí, đúng số lượng, đúng đường kính và đúng khoảng cách theo bản vẽ thiết kế.
- Kiểm tra lớp bê tông bảo vệ: Xác nhận các cục kê đã được đặt đủ và đảm bảo khoảng cách từ thép đến ván khuôn là nhất quán.
- Kiểm tra neo thép: Đảm bảo chiều dài neo của thép vào dầm, cột là đủ theo quy định.
- Kiểm tra liên kết thép: Nếu có các mối nối buộc, đảm bảo chúng chắc chắn.
- Xử lý các vấn đề phát sinh: Nếu phát hiện bất kỳ sai sót nào, cần khắc phục ngay lập tức để đảm bảo chất lượng thi công cuối cùng.
Việc kiểm tra kỹ lưỡng ở giai đoạn này giúp ngăn ngừa những sai sót nghiêm trọng có thể dẫn đến hư hỏng kết cấu trong tương lai.

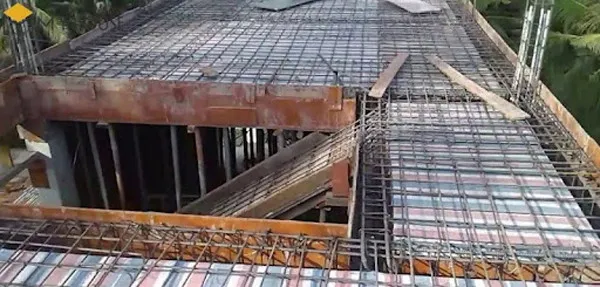

Bố trí thép sàn 2 lớp đúng cách để đảm bảo chất lượng công trình
Các Yếu Tố Cần Cân Nhắc Thêm
Ngoài quy trình các bước chính, có một số yếu tố khác cần được xem xét để đảm bảo hiệu quả tối ưu cho cách bố trí thép sàn 2 lớp:
- Thiết kế tối ưu: Việc sử dụng phần mềm phân tích kết cấu hiện đại có thể giúp tối ưu hóa số lượng và cách bố trí thép, từ đó tiết kiệm vật liệu mà vẫn đảm bảo an toàn. Các phần mềm này có thể tính toán chính xác nội lực tác động lên sàn dưới các tổ hợp tải trọng khác nhau, giúp kỹ sư đưa ra quyết định chính xác về mật độ thép cần thiết.
- Mối nối thép: Trong trường hợp chiều dài thanh thép không đủ bao phủ toàn bộ ô sàn, việc thực hiện các mối nối thép (ghép nối) phải tuân thủ quy định về chiều dài chồng nối và phương pháp nối (buộc, hàn hoặc nối ren). Vị trí các mối nối cũng cần được bố trí xen kẽ nhau, không tập trung quá nhiều tại một khu vực chịu lực lớn.
- Chống ăn mòn: Đối với các khu vực có môi trường ăn mòn cao (gần biển, khu công nghiệp hóa chất), việc sử dụng thép chống gỉ hoặc tăng cường lớp bê tông bảo vệ có thể là cần thiết.
- Tương tác với các cấu kiện khác: Cần xem xét sự tương tác giữa sàn với dầm, cột và các tường chịu lực. Cách thép sàn neo vào các cấu kiện này ảnh hưởng lớn đến khả năng truyền lực tổng thể của công trình.
Bằng việc áp dụng một cách nghiêm ngặt cách bố trí thép sàn 2 lớp theo đúng quy trình, cùng với sự giám sát chặt chẽ về chất lượng vật liệu và thi công, các kỹ sư và nhà thầu có thể xây dựng nên những công trình sàn nhà vững chắc, bền bỉ, đáp ứng mọi yêu cầu về an toàn và tuổi thọ.
Việc hiểu rõ tầm quan trọng của thép sàn 2 lớp và áp dụng đúng quy trình bố trí thép sàn sẽ giúp công trình của bạn đạt được sự ổn định, độ bền vượt trội và an toàn tuyệt đối.
Ngày Cập Nhật 31/12/2025 by Minh Anh
