Trong hệ thống cấp thoát nước hiện đại, các loại đầu nối ống nước UPVC đóng vai trò then chốt để kết nối, chuyển hướng và phân phối dòng chảy. Khác với ống thép truyền thống dễ gỉ sét, phụ kiện ống nhựa UPVC mang lại độ bền vượt trội nhờ khả năng chống ăn mòn hóa chất, không đóng cặn canxi, và tuổi thọ lên đến 50 năm. Bài viết này phân tích chi tiết 7 loại khớp nối ống UPVC thiết yếu, cơ chế hoạt động, và tiêu chí lựa chọn dựa trên áp suất làm việc thực tế.
Cơ Chế Hoạt Động Của Khớp Nối UPVC
Đầu nối ống nhựa UPVC sử dụng phương pháp liên kết dung môi (solvent welding) — keo PVC hòa tan lớp bề mặt ống và phụ kiện, tạo liên kết phân tử cấp độ polymer. Khác với ren cơ học dễ lỏng theo thời gian, mối hàn hóa học này tạo khối đồng nhất, chịu áp lực đến 16 bar (PN16) mà không rò rỉ.
Trong môi trường có nhiệt độ dao động lớn (15-40°C), hệ số giãn nở nhiệt của UPVC (0.07 mm/m·°C) thấp hơn PVC thường 30%, giảm thiểu ứng suất nhiệt tại điểm nối. Đây là lý do khớp ống UPVC phù hợp cho cả đường ống chôn ngầm lẫn lộ thiên.

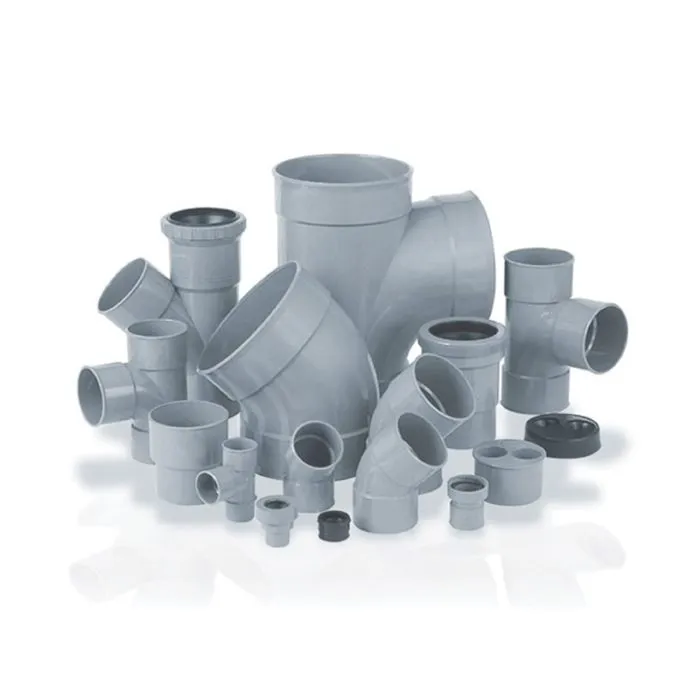

Khớp nối ống nhựa UPVC với thiết kế chống rò rỉHệ thống phụ kiện UPVC chuẩn với mối hàn dung môi chống rò rỉ
7 Loại Đầu Nối Ống Nước UPVC Theo Chức Năng
Cút 90° — Chuyển Hướng Vuông Góc
Cút 90 độ (elbow) là phụ kiện phổ biến nhất, chiếm 40% tổng số khớp nối trong công trình dân dụng. Thiết kế cong bán kính lớn (R = 1.5D, với D là đường kính ống) giảm 60% tổn thất áp suất so với khúc gấp góc nhọn.
Lưu ý kỹ thuật: Khi lắp cút 90° cho đường ống Φ50mm trở lên, cần đặt giá đỡ cách mối nối 30cm để chống moment xoắn khi dòng chảy đổi hướng đột ngột. Trong hệ thống nước nóng (≤60°C), ưu tiên cút CPVC thay vì UPVC thường để tránh biến dạng nhiệt.
Tê Chữ T (Tê Đồng Đường) — Phân Nhánh Đồng Cỡ
Tê chữ T dùng khi cần tách dòng chảy thành 2 hướng vuông góc với nhau, giữ nguyên đường kính. Trong thiết kế hệ thống cấp nước tầng, tê chữ T đặt tại điểm phân phối chính, kết hợp van cầu để điều khiển từng nhánh độc lập.
Sai lầm thường gặp: Lắp tê chữ T ngược chiều dòng chảy (nhánh phụ hướng ngược dòng chính) gây xoáy thủy lực, giảm 25% lưu lượng thực tế. Quy tắc: Nhánh phụ luôn hướng xuôi hoặc vuông góc với dòng chính.
Tê Thu (Tê Giảm) — Phân Nhánh Giảm Cỡ
Khác với tê đồng đường, tê thu có nhánh phụ nhỏ hơn đường chính (ví dụ: Φ50 × Φ50 × Φ32). Dùng khi cần cấp nước cho thiết bị tiêu thụ nhỏ (vòi rửa, bồn cầu) từ đường ống chính lớn.
Tiêu chí chọn cỡ: Tỷ lệ giảm không nên vượt quá 2 bậc (Φ50 → Φ32 được, Φ50 → Φ21 không nên) để tránh tăng vận tốc dòng chảy đột ngột (>2 m/s), gây tiếng ồn thủy lực và mài mòn cục bộ.
Co Ống (Reducer) — Chuyển Đổi Đường Kính
Co ống nối trực tiếp 2 đoạn ống khác cỡ trên cùng trục. Có 2 dạng: co đồng tâm (concentric) dùng cho đường ống nằm ngang, co lệch tâm (eccentric) dùng cho đường ống đứng để tránh bẫy khí.
Trong hệ thống thoát nước, luôn dùng co lệch tâm với mặt phẳng đáy thẳng hàng, đảm bảo cặn lắng trôi hết. Với đường cấp nước, co đồng tâm giúp dòng chảy ổn định hơn, giảm rung động.

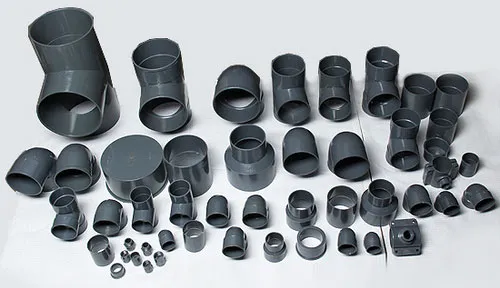

Phụ kiện ống UPVC đa dạng cho hệ thống cấp thoátBộ phụ kiện UPVC chuẩn bao gồm cút, tê, co và nút bịt
Co Chữ Y — Hợp Lưu Góc 45°
Co chữ Y (Y-branch) dùng trong hệ thống thoát nước để hợp 2 dòng chảy với góc 45°, giảm xung đột thủy lực so với tê 90°. Thiết kế này giảm 40% nguy cơ tắc nghẽn do cặn bẩn va chạm trực diện.
Ứng dụng thực tế: Trong hệ thống thoát sàn nhà vệ sinh, co chữ Y nối đường thoát lavabo và bồn cầu trước khi đổ vào ống đứng chính, đảm bảo dòng chảy êm hơn tê chữ T.
Nút Bịt Đầu Ống (End Cap)
Nút bịt dùng để đóng kín đầu ống tạm thời hoặc vĩnh viễn. Trong giai đoạn thi công, nút bịt ngăn bụi bẩn, côn trùng xâm nhập. Với hệ thống đã vận hành, nút bịt đặt tại điểm cuối nhánh dự phòng, sẵn sàng mở rộng sau này.
Lưu ý: Nút bịt hàn keo chỉ phù hợp cho áp suất ≤10 bar. Với đường ống áp lực cao (>10 bar), dùng nút bịt ren hoặc mặt bích để có thể tháo lắp khi cần kiểm tra.
Khớp Nối Nhanh (Quick Coupling)
Đây là loại đầu nối ống không cần keo, sử dụng đệm cao su EPDM và vòng kẹp inox. Ưu điểm: Lắp đặt nhanh (30 giây/khớp), có thể tháo rời để bảo trì. Nhược điểm: Giá cao gấp 3 lần khớp hàn thường, tuổi thọ đệm cao su chỉ 10-15 năm.
Phù hợp cho: Hệ thống tưới vườn, đường ống tạm, hoặc vị trí cần thường xuyên tháo lắp (sau bơm, trước bộ lọc).
Tiêu Chí Lựa Chọn Đầu Nối Theo Áp Suất Làm Việc
Phụ kiện UPVC được phân cấp theo áp suất danh định (PN):
- PN6 (6 bar): Thoát nước trọng lực, không áp lực
- PN10 (10 bar): Cấp nước sinh hoạt tầng thấp (≤3 tầng)
- PN16 (16 bar): Cấp nước áp lực cao, hệ thống PCCC
Quy tắc an toàn: Chọn cấp áp cao hơn áp suất làm việc 50%. Ví dụ: Hệ thống có áp suất 8 bar → dùng PN16, không dùng PN10 (hệ số an toàn chỉ 1.25, quá thấp).
Kiểm tra chất lượng: Khớp nối ống UPVC đạt chuẩn phải có dập nổi: Nhãn hiệu, PN, đường kính, và tiêu chuẩn (TCVN 6151 hoặc ISO 1452). Phụ kiện không rõ nguồn gốc thường mỏng hơn 15-20%, dễ nứt khi hàn keo.

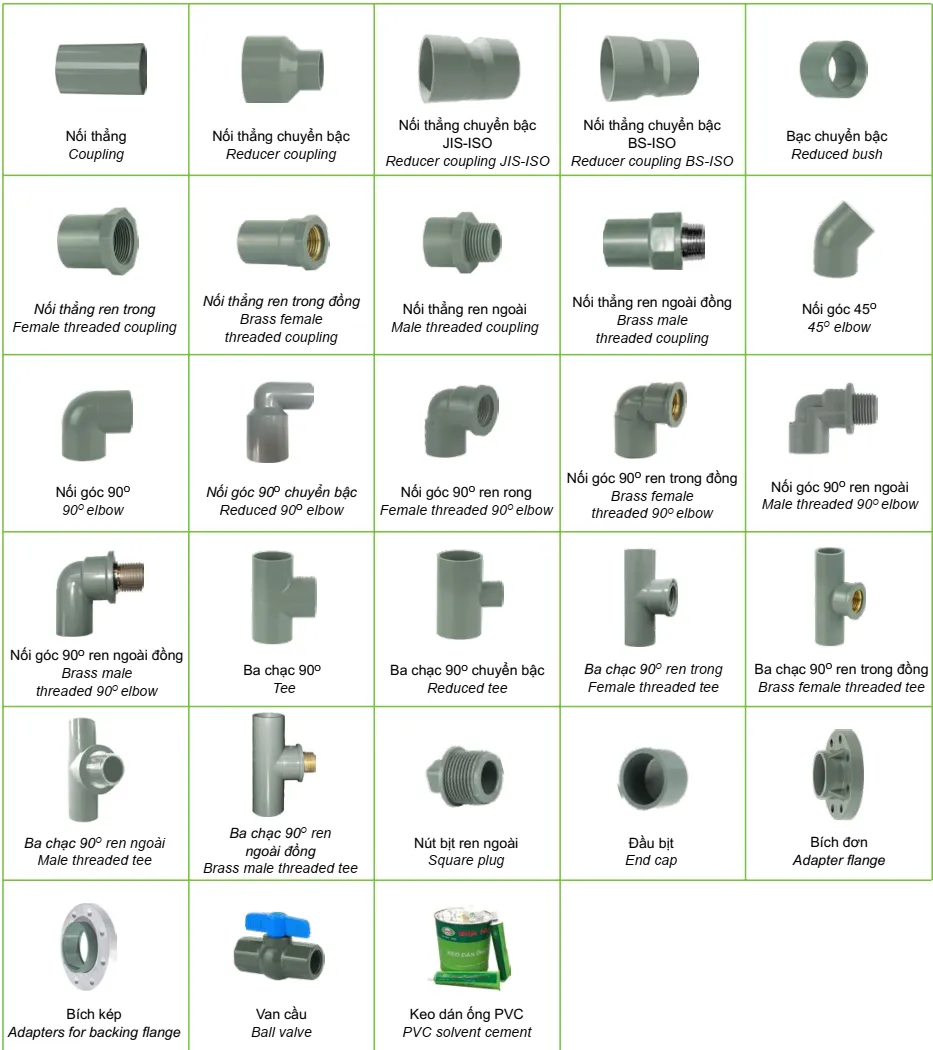

Bộ phụ kiện UPVC đầy đủ cho công trìnhPhụ kiện UPVC chuẩn với đầy đủ thông số kỹ thuật dập nổi
Kỹ Thuật Lắp Đặt Đảm Bảo Không Rò Rỉ
Quy trình hàn keo chuẩn (theo TCVN 6151):
- Vát mép ống 15° bằng dao chuyên dụng, loại bỏ gờ nhựa
- Làm sạch bề mặt bằng dung dịch tẩy rửa PVC (không dùng xăng)
- Thử lắp khô: Ống phải lọt 2/3 chiều sâu khớp nối
- Phủ keo đều trên cả ống và lòng khớp, lắp nhanh trong 30 giây
- Giữ cố định 60 giây, lau sạch keo thừa
- Chờ 24 giờ trước khi đưa vào vận hành
Sai lầm phổ biến: Phủ keo quá mỏng (tiết kiệm) hoặc không xoay ống khi lắp, tạo khe hở vi mô. Sau 6 tháng, áp suất nước sẽ “bóc” lớp hàn này, gây rò rỉ từ từ.
So Sánh UPVC Với Các Vật Liệu Khác
| Tiêu chí | UPVC | PPR | Thép mạ kẽm |
|---|---|---|---|
| Chịu nhiệt | ≤60°C | ≤95°C | ≤100°C |
| Tuổi thọ | 50 năm | 50 năm | 15-20 năm |
| Chống ăn mòn | Tuyệt đối | Tuyệt đối | Yếu (gỉ sau 5 năm) |
| Giá thành | Thấp nhất | Trung bình | Cao nhất |
| Khả năng hàn | Keo PVC | Hàn nhiệt | Ren/hàn hồ quang |
Kết luận: UPVC là lựa chọn tối ưu cho nước lạnh và thoát nước. Với nước nóng >60°C, chuyển sang PPR. Thép chỉ dùng khi bắt buộc (chịu va đập, chống cháy).
Khi thiết kế hệ thống cấp thoát, việc chọn đúng các loại đầu nối ống nước UPVC theo áp suất làm việc và kỹ thuật lắp đặt chuẩn sẽ đảm bảo hệ thống vận hành ổn định suốt 50 năm mà không cần bảo trì lớn. Ưu tiên phụ kiện có dập nổi đầy đủ thông số, tránh hàng kém chất lượng gây rò rỉ và tốn chi phí sửa chữa sau này.
Ngày Cập Nhật 07/03/2026 by Minh Anh
