Khi thiết kế bất kỳ cấu kiện thép nào như dầm, khung hay cột, việc xác định bảng tra ứng suất cho phép của thép hình là yếu tố then chốt. Nó đảm bảo công trình chịu lực an toàn, tránh biến dạng hoặc sập đổ. Mỗi loại thép hình sở hữu đặc tính cơ học và khả năng chịu uốn khác nhau, tùy thuộc vào mác thép, hình dạng tiết diện, tiêu chuẩn thiết kế và điều kiện thi công thực tế. Bài viết này sẽ cung cấp kiến thức chuyên sâu về ứng suất uốn cho phép, cách tra cứu và áp dụng hiệu quả.
Trong đó, bảng tra ứng suất cho phép của thép hình là công cụ không thể thiếu để kỹ sư tính toán và lựa chọn vật liệu phù hợp. Ứng suất uốn cho phép của thép hình là giới hạn chịu lực an toàn. Thép Bảo Tín với kinh nghiệm nhiều năm cung cấp các loại thép hình như I, H, U, V, cam kết mang đến sản phẩm chất lượng và tư vấn kỹ thuật chuyên nghiệp.
Ứng Suất Uốn Là Gì Và Tại Sao Quan Trọng?
Ứng suất uốn phát sinh bên trong vật liệu khi một lực tác động gây ra hiện tượng cong vênh hoặc uốn. Đối với thép hình, dạng ứng suất này là căn bản trong việc thiết kế các cấu kiện chịu uốn như dầm, xà gồ, hoặc khung chịu tải trọng từ sàn, mái, thiết bị.
Ứng suất uốn là một dạng ứng suất pháp, vuông góc với mặt cắt ngang của cấu kiện. Nó phân bố không đồng đều: bằng không tại trục trung hòa và đạt giá trị lớn nhất tại các thớ biên xa trục nhất. Nếu tổng ứng suất uốn do tải trọng vượt quá giới hạn chịu đựng của vật liệu, cấu kiện thép sẽ bị biến dạng vĩnh viễn hoặc thậm chí gãy đổ.
Để kiểm soát điều này, ta sử dụng công thức cơ bản: σ = M/S. Tại đây, σ là ứng suất uốn, M là mômen uốn tác động, và S là mômen chống uốn của tiết diện. Mômen chống uốn (S) là một đặc trưng hình học cho thấy khả năng “chống lại” sự uốn cong của tiết diện. Tiết diện càng lớn, càng phân bố vật liệu xa trục trung hòa, thì S càng cao, dẫn đến ứng suất σ sinh ra càng thấp.
Hiểu rõ ứng suất uốn giúp kỹ sư lựa chọn được tiết diện thép hình phù hợp, tối ưu hóa kết cấu, tránh lãng phí hoặc đảm bảo an toàn tuyệt đối.

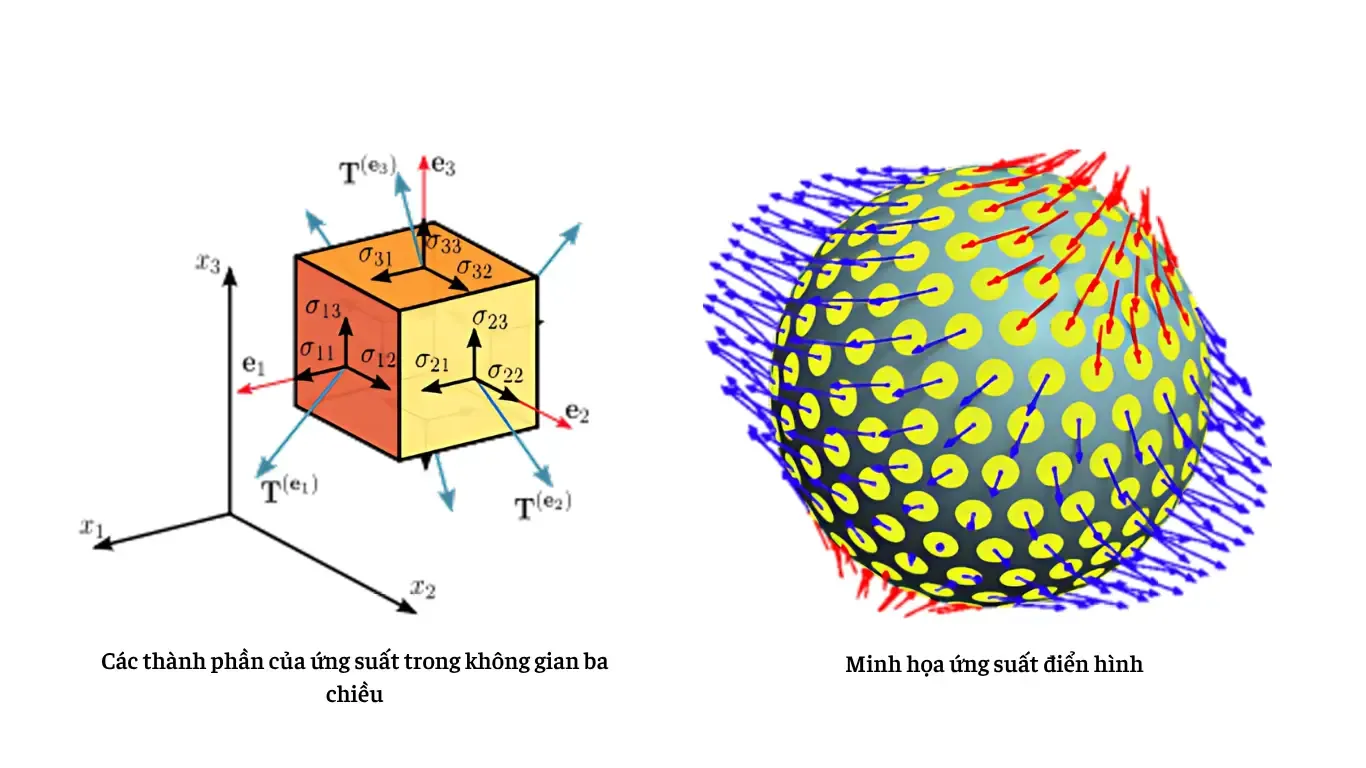

Mô hình ứng suất uốn trong cấu kiện thép
Ứng Suất Uốn Cho Phép Của Thép Hình (Fb)
Ứng suất uốn cho phép (Fb) không phải là cường độ chịu lực tối đa của thép, mà là một giới hạn an toàn đã được thiết lập. Giá trị này thấp hơn giới hạn chảy (Fy) hoặc giới hạn bền của vật liệu, nhằm đề phòng các sai số không lường trước trong quá trình sản xuất, thi công, hoặc sự biến đổi của tải trọng thực tế.
Giá trị Fb thường được quy định bởi các tiêu chuẩn kỹ thuật quốc gia và quốc tế như AISC, TCVN, Eurocode. Ví dụ, đối với mác thép SS400 có giới hạn chảy Fy khoảng 250 MPa, ứng suất uốn cho phép (Fb) theo tiêu chuẩn AISC (phương pháp ASD) thường nằm trong khoảng 150–165 MPa, tương đương 0.6 đến 0.66 lần Fy. Các tiêu chuẩn khác có thể đưa ra công thức tính toán hoặc bảng tra chi tiết hơn, có tính đến các yếu tố phức tạp khác của cấu kiện.
Việc tra cứu đúng bảng tra ứng suất cho phép của thép hình theo tiêu chuẩn áp dụng là cực kỳ quan trọng. Nó giúp kỹ sư xác định xem tiết diện thép đã chọn có đủ khả năng chịu được mômen uốn dự kiến hay không, từ đó đưa ra quyết định thiết kế chính xác.
Các Yếu Tố Ảnh Hưởng Đến Ứng Suất Uốn Cho Phép Của Thép Hình
Ứng suất uốn cho phép của thép hình không phải là một con số cố định cho mọi trường hợp. Nhiều yếu tố kỹ thuật đóng vai trò quyết định, làm thay đổi giá trị này.
1. Mác Thép và Đặc Tính Cơ Học
Mác thép là yếu tố nền tảng. Mỗi loại thép có giới hạn chảy (Fy) và giới hạn bền riêng.
- Thép SS400 (JIS G3101): Fy khoảng 245-275 MPa. Fb cho phép theo AISC khoảng 150-165 MPa.
- Thép S355 (EN 10025): Fy khoảng 355 MPa. Fb cho phép theo AISC có thể lên tới 230-240 MPa.
- Các mác thép cường độ cao hơn như S460 hay A572 Gr.50 cho phép ứng suất uốn cho phép cao hơn nữa.
Sự khác biệt về Fy trực tiếp ảnh hưởng đến Fb, vì nhiều tiêu chuẩn lấy Fb là một tỷ lệ phần trăm của Fy (ví dụ: 0.66Fy).
2. Hình Dạng và Kích Thước Tiết Diện
Kiến trúc của tiết diện thép hình ảnh hưởng trực tiếp đến mômen chống uốn (S).
- Thép chữ I, H, U được thiết kế tối ưu hóa khả năng chịu uốn do phân bổ vật liệu xa trục trung hòa.
- Tỷ lệ giữa chiều rộng cánh và chiều dày bản cánh (b/t), hoặc chiều cao bụng và chiều dày bụng (h/tw) cũng quan trọng. Tiết diện quá mảnh có thể bị mất ổn định cục bộ trước khi đạt đến giới hạn chảy, dẫn đến việc ứng suất uốn cho phép phải giảm.

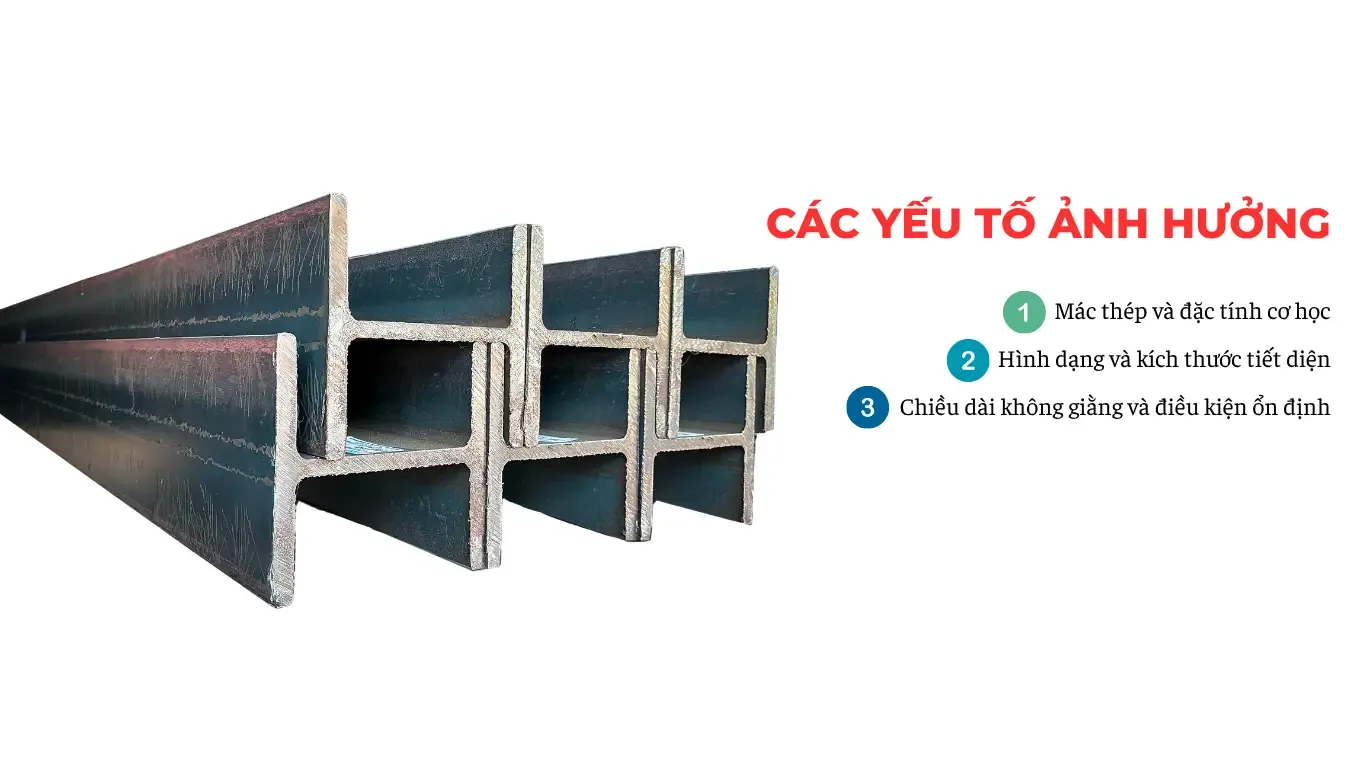

Các loại thép hình thông dụng
3. Chiều Dài Không Giằng (Unbraced Length – Lb)
Đây là một yếu tố cực kỳ quan trọng. Nếu dầm thép không được giằng ngang (ví dụ: không có xà gồ, hệ thống liên kết ngang đầy đủ), nó dễ bị mất ổn định tổng thể dưới tác động của mômen uốn, dẫn đến hiện tượng uốn xoắn ngang (Lateral-Torsional Buckling – LTB).
Khi Lb càng lớn, nguy cơ LTB càng cao và ứng suất uốn cho phép (Fb) phải giảm đi đáng kể. Các tiêu chuẩn thiết kế sẽ cung cấp biểu đồ hoặc công thức để xác định Fb dựa trên Lb, chiều cao tiết diện và giới hạn chảy của thép.
4. Phân Loại Tiết Diện Theo Tiêu Chuẩn
Các tiêu chuẩn như AISC, TCVN 5575, Eurocode 3 phân loại tiết diện thép thành các nhóm (Compact, Non-compact, Slender hoặc Class 1, 2, 3, 4). Sự phân loại này dựa trên độ “đặc chắc” của cánh và bụng thép.
- Tiết diện Compact (như các loại thép H, I có bụng và cánh tương đối dày) cho phép khai thác tối đa khả năng chịu uốn, Fb gần với giới hạn cao nhất (ví dụ 0.66Fy).
- Tiết diện Non-compact hoặc Slender (ví dụ thép I có bụng rất mỏng, cánh mảnh) dễ bị mất ổn định cục bộ. Trong trường hợp này, Fb sẽ bị giảm để đảm bảo an toàn. Việc hiểu rõ phân loại tiết diện giúp kỹ sư áp dụng đúng giá trị ứng suất cho phép trong bảng tra ứng suất cho phép của thép hình.
Bảng Tra Ứng Suất Uốn Cho Phép Của Một Số Loại Thép Hình Phổ Biến
Để thuận tiện cho việc thiết kế, dưới đây là bảng tra tóm tắt ứng suất uốn cho phép cho một số mác thép hình thông dụng tại Việt Nam, dựa trên tiêu chuẩn AISC (ASD) và có tham khảo các tiêu chuẩn khác. Lưu ý, đây là giá trị tham khảo và có thể cần điều chỉnh tùy thuộc vào chiều dài không giằng, phân loại tiết diện và tiêu chuẩn áp dụng cụ thể.
Bảng Tham Khảo Ứng Suất Uốn Cho Phép (Fb) Cho Một Số Mác Thép Hình
| Mác Thép | Tiêu Chuẩn | Giới Hạn Chảy Fy (MPa) | Fb Cho Phép (MPa) (AISC/ASD) | Ghi Chú |
|---|---|---|---|---|
| SS400 | JIS G3101 | 245–275 | 150–165 (0.6–0.67 Fy) | Thép phổ thông tại VN. |
| A36 | ASTM A36 | 250 | 150–165 (ASD) | Thép cường độ thấp, dùng rộng rãi. |
| S275 | EN 10025 | 275 | ~181 (0.66 Fy) | Tương đương với một số loại thép VN. |
| S355 | EN 10025 | 355 | ~230–240 (0.66 Fy) | Cường độ cao, dùng cho kết cấu chịu lực lớn. |
| Q345B | GB/T | 345 | ~220–230 (xấp xỉ 0.64 Fy) | Phổ biến từ nguồn thép Trung Quốc. |
| A572 Gr.50 | ASTM A572 | 345 | 207–228 (0.6–0.66 Fy) | Thép cường độ cao cho kết cấu công nghiệp. |
Lưu ý quan trọng khi sử dụng bảng tra:
- Giá trị Fb trong bảng chỉ áp dụng cho tiết diện Compact và chiều dài không giằng tương đối ngắn.
- Nếu dầm không được giằng ngang đầy đủ, hoặc tiết diện thuộc nhóm Non-compact/Slender, Fb cần phải được tính toán lại theo các công thức phức tạp hơn hoặc tra theo biểu đồ ổn định trong tiêu chuẩn.
- Luôn tham chiếu đến tiêu chuẩn thiết kế mà dự án của bạn đang áp dụng (ví dụ: TCVN 5575:2024, AISC, Eurocode 3) để có giá trị ứng suất cho phép chính xác nhất.
So Sánh Các Tiêu Chuẩn Thiết Kế: TCVN, AISC, Eurocode 3
Mỗi tiêu chuẩn thiết kế có phương pháp tiếp cận riêng, dù cùng chung mục tiêu đảm bảo an toàn kết cấu. Hiểu sự khác biệt này giúp kỹ sư làm việc linh hoạt và hiệu quả hơn.
1. AISC (Hoa Kỳ)
Sử dụng phương pháp thiết kế theo Trạng thái Giới hạn – Ứng suất cho phép (ASD – Allowable Stress Design). Giá trị Fb thường được tính bằng công thức:
- Fb = 0.60 ~ 0.66 × Fy
- Áp dụng cho tiết diện Compact và dầm được giằng tốt.
- Nếu tiết diện non-compact, slender, hoặc dầm bị LTB, Fb phải giảm theo các quy định chi tiết.
Ưu điểm: Đơn giản, dễ áp dụng, quen thuộc.
Hạn chế: Khó phản ánh chính xác độ tin cậy cho mọi tổ hợp tải trọng phức tạp.
2. TCVN 5575:2024 (Việt Nam)
Dựa trên phương pháp thiết kế trạng thái giới hạn, tương tự Eurocode. Tiêu chuẩn này không dùng trực tiếp khái niệm Fb theo kiểu ASD, mà quy định khả năng chịu uốn theo mômen uốn cho phép (Mc,Rd) hoặc cường độ tính toán của vật liệu.
- Giá trị Fb quy đổi có thể dao động khoảng 0.6 đến 0.67 Fy, tùy thuộc vào cấp cấu kiện (Cấp 1, 2, 3) và hệ số an toàn.
- Có xem xét đầy đủ đến ổn định cục bộ, ổn định tổng thể, và các yếu tố khác.
Ưu điểm: Phù hợp với các dự án hiện đại, có thể tích hợp với phần mềm phân tích kết cấu.
Hạn chế: Đòi hỏi hiểu sâu về khái niệm cấp cấu kiện và cách tính toán phức tạp hơn.
3. Eurocode 3 (Châu Âu)
Cũng áp dụng thiết kế theo trạng thái giới hạn. Thay vì Fb cố định, Eurocode 3 tính toán mômen kháng uốn cho phép (Mc,Rd) dựa trên:
- Mc,Rd = (W × fy) / γM0
- Trong đó, W là mômen chống uốn (dẻo hoặc đàn hồi), fy là giới hạn chảy, và γM0 là hệ số an toàn riêng phần (thường là 1.0).
- Tiết diện được phân loại theo Class 1 đến Class 4, quyết định loại mômen W được sử dụng (dẻo, đàn hồi, hoặc tiết diện hiệu dụng giảm).
Ưu điểm: Mô tả sát thực hành vi của vật liệu và tiết diện.
Hạn chế: Phức tạp hơn khi áp dụng cho các cấu kiện không đồng nhất.
Việc nắm vững sự khác biệt giữa các tiêu chuẩn giúp kỹ sư lựa chọn phương pháp thiết kế tối ưu, đảm bảo công trình vừa an toàn, vừa kinh tế.
Hướng Dẫn Xác Định Ứng Suất Uốn Cho Phép Cho Từng Trường Hợp Cụ Thể
Việc áp dụng một giá trị Fb chung cho mọi trường hợp là không khả thi. Dưới đây là hướng dẫn cách xác định ứng suất uốn cho phép dựa trên các yếu tố cụ thể:
1. Theo Mác Thép
Xác định giới hạn chảy (Fy) của mác thép sử dụng.
- Ví dụ: Thép SS400 (Fy = 250 MPa).
- Áp dụng Fb = 0.6 × Fy theo AISC cho tiết diện compact: Fb = 0.6 × 250 = 150 MPa.
- Hoặc Fb = 0.66 × Fy nếu tiết diện cho phép: Fb = 0.66 × 250 = 165 MPa.
2. Theo Phân Loại Tiết Diện
- Tiết diện Compact/Class 1-2: Được phép dùng Fb cao nhất theo Fy.
- Tiết diện Non-compact/Class 3: Fb phải giảm nhẹ do nguy cơ mất ổn định cục bộ sớm.
- Tiết diện Slender/Class 4: Cần tính toán lại tiết diện hiệu dụng, Fb sẽ giảm đáng kể. Các loại thép có bản bụng mỏng, cánh mảnh thường thuộc nhóm này.
3. Theo Chiều Dài Không Giằng (Lb)
Đây là yếu tố quyết định khả năng chống LTB.
- Nếu Lb rất ngắn (được giằng tốt), Fb có thể dùng giá trị cao nhất.
- Khi Lb tăng lên, Fb giảm dần. Cần tra biểu đồ hoặc công thức trong tiêu chuẩn để xác định Fb chính xác.
- Các giải pháp như bổ sung hệ thống thanh giằng, xà gồ (purlins), hoặc liên kết cứng giúp rút ngắn Lb hiệu quả.
4. Theo Phương Uốn
- Uốn quanh trục mạnh (x-x): Tiết diện thép thường cứng vững hơn, Fb cao hơn.
- Uốn quanh trục yếu (y-y): Tiết diện kém “đặc chắc” hơn khi chịu uốn theo phương này, Fb có thể thấp hơn. Điều này đặc biệt quan trọng với thép hộp hoặc khi thép hình bị xoay.
5. Theo Điều Kiện Làm Việc
- Tải trọng động, rung động: Các kết cấu chịu tải trọng không ổn định (như dầm cầu trục) nên giảm Fb thêm 10-15% so với tải tĩnh.
- Môi trường khắc nghiệt: Nhiệt độ cao, ăn mòn hóa học có thể yêu cầu giảm cường độ vật liệu và Fb theo quy định của tiêu chuẩn.
Mẹo Tính Toán Nhanh: Để xác định tiết diện thép cần dùng, hãy sử dụng công thức ngược:
S yêu cầu = Mmax / Fb
Sau đó, tra bảng tra ứng suất cho phép của thép hình để có Fb phù hợp, tính ra S yêu cầu, và chọn tiết diện thép có mômen chống uốn (S) lớn hơn hoặc bằng giá trị này.
Ứng Dụng Thực Tế Của Thép Hình Chịu Uốn
Trong xây dựng dân dụng, công nghiệp và cơ khí chế tạo, dầm thép hình đóng vai trò xương sống trong rất nhiều cấu kiện:
- Khung Nhà Xưởng và Nhà Kho: Dầm chính, dầm phụ, dầm cầu trục là các ứng dụng phổ biến nhất của thép I, H.
- Kết Cấu Dân Dụng: Ban công, mái đua, dầm sàn, khung chịu lực cho nhà nhiều tầng.
- Cầu và Công Trình Giao Thông: Dầm giàn, dầm hộp chịu tải trọng lớn.
- Cơ Khí Chế Tạo: Dầm đỡ máy móc, hệ thống băng tải, kết cấu nâng hạ.
Mỗi ứng dụng đòi hỏi sự tính toán kỹ lưỡng về ứng suất uốn cho phép của thép hình để đảm bảo an toàn, hiệu quả và tuổi thọ công trình.
Hướng Dẫn Thiết Kế Dầm Thép Hình Chịu Uốn Cơ Bản
- Xác Định Tải Trọng và Sơ Đồ Lực: Tính toán tất cả các loại tải trọng (tĩnh, động, hoạt tải, gió, động đất…) và xác định sơ đồ liên kết của dầm.
- Tính Mômen Uốn Lớn Nhất (Mmax): Sử dụng công thức cơ bản hoặc phần mềm phân tích kết cấu (Etabs, Sap2000…) để tìm giá trị mômen uốn cực đại.
- Tra Cứu Hoặc Tính Toán Fb: Dựa trên mác thép, tiêu chuẩn áp dụng, phân loại tiết diện và chiều dài không giằng, xác định giá trị ứng suất uốn cho phép (Fb) phù hợp.
- Tính Mômen Chống Uốn Yêu Cầu (Sreq): Sử dụng công thức Sreq = Mmax / Fb. Đảm bảo đơn vị thống nhất.
- Chọn Tiết Diện Phù Hợp: Tra bảng tra ứng suất cho phép của thép hình và bảng quy cách tiết diện thép I, H, U, V… để chọn loại có mômen chống uốn S lớn hơn hoặc bằng Sreq.
Ví dụ: Dầm nhịp 6m, tải trọng phân bố đều 8 kN/m, dùng thép SS400 (Fy=250MPa), Fb=150MPa (giả định các yếu tố khác cho phép).
- Mmax = wL²/8 = (8 6²) / 8 = 36 kNm = 36,000,000 Nmm.
- Sreq = 36,000,000 Nmm / 150 MPa = 240,000 mm³.
- Tra bảng, chọn thép hình I200x100x5.5×8 có Sx = 257,000 mm³. Tiết diện này đáp ứng yêu cầu.
Kết Luận
Việc hiểu rõ và áp dụng chính xác bảng tra ứng suất cho phép của thép hình là bước đi cần thiết để thiết kế các cấu kiện thép chịu uốn an toàn và hiệu quả. Từ việc xác định mác thép, phân tích tiết diện, đến xem xét chiều dài không giằng và tuân thủ các tiêu chuẩn quốc tế như AISC, TCVN, Eurocode, mỗi yếu tố đều đóng góp vào sự thành công của dự án.
