Việc xác định chính xác bảng tra trọng lượng thép V là yếu tố then chốt, quyết định đến độ chính xác trong tính toán khối lượng vật tư, ước lượng chi phí dự án và đảm bảo an toàn kết cấu công trình. Mỗi loại thép V, dù có cùng kích thước hình học nhưng với độ dày khác nhau, đều mang một trọng lượng riêng biệt. Do đó, nắm vững cách tính toán và sử dụng bảng tra trọng lượng tiêu chuẩn là kỹ năng không thể thiếu đối với kỹ sư, chủ đầu tư và nhà thầu. Bài viết này sẽ đi sâu vào phân tích, cung cấp kiến thức toàn diện về thép hình V, cách tra cứu và tính toán trọng lượng một cách chính xác nhất.
Khái Niệm Toàn Diện Về Thép Hình Chữ V
Thép hình chữ V, hay còn gọi là thép góc V, là một loại vật liệu xây dựng có tiết diện mặt cắt hình chữ V, bao gồm hai cánh vuông góc với nhau. Điểm đặc trưng của thép V là sự linh hoạt trong thiết kế, có thể là thép V cạnh đều (hai cánh có chiều rộng bằng nhau) hoặc thép V cạnh lệch (hai cánh có chiều rộng khác nhau). Cấu tạo này mang lại khả năng chịu lực tốt, độ bền cao và ứng dụng đa dạng trong nhiều ngành công nghiệp.
Đặc Điểm Kỹ Thuật Của Thép Hình V
Sản xuất thép hình V thường dựa trên hai quy trình chính: cán nóng và cán nguội. Quy trình cán nóng tạo ra sản phẩm có khả năng chịu lực tốt, phù hợp cho các ứng dụng kết cấu chịu tải trọng lớn. Ngược lại, cán nguội tạo ra thép V có bề mặt mịn hơn, kích thước chính xác và thường được sử dụng cho các ứng dụng đòi hỏi tính thẩm mỹ cao hoặc yêu cầu dung sai nhỏ.
- Chất liệu: Thép V được chế tạo từ các mác thép carbon thông thường hoặc thép hợp kim, tùy thuộc vào yêu cầu về cơ tính của ứng dụng cuối cùng. Thành phần hóa học, đặc biệt là hàm lượng carbon, mangan, lưu huỳnh và photpho, ảnh hưởng trực tiếp đến độ bền kéo, độ dẻo và khả năng hàn của thép.
- Kích thước đa dạng: Dải kích thước của thép V rất phong phú, từ các loại nhỏ như V20x20mm, V30x30mm phục vụ cho các chi tiết máy móc, đồ nội thất, cho đến các loại lớn như V200x200mm hoặc hơn, sử dụng trong các công trình xây dựng quy mô lớn. Độ dày của các cánh thép cũng dao động từ vài milimet đến hàng chục milimet, cho phép người dùng tùy chỉnh theo yêu cầu chịu lực.
- Xử lý bề mặt: Tùy theo môi trường hoạt động và yêu cầu kỹ thuật, thép V có thể được xử lý bề mặt khác nhau. Phổ biến nhất là thép V đen (chưa qua xử lý), thép V mạ kẽm nhúng nóng để chống ăn mòn hiệu quả trong môi trường ẩm ướt hoặc hóa chất, hoặc thép V sơn chống gỉ cho các ứng dụng dân dụng.
- Tiêu chuẩn sản xuất: Các loại thép hình V trên thị trường thường tuân thủ các tiêu chuẩn quốc tế uy tín như JIS (Nhật Bản), ASTM (Mỹ), EN (Châu Âu), GB (Trung Quốc) và TCVN (Việt Nam). Việc lựa chọn thép theo đúng tiêu chuẩn đảm bảo chất lượng, tính đồng nhất và khả năng tương thích với các vật liệu, cấu kiện khác trong công trình.
Phân Loại Thép Hình V Chi Tiết
Sự phân loại thép V giúp người dùng dễ dàng lựa chọn đúng loại vật liệu cho nhu cầu cụ thể:
- Thép V Đều Cạnh (Equal Angle Steel): Loại thép này có hai cánh có cùng chiều rộng, ví dụ như V50x50mm, V100x100mm. Chúng thường được ứng dụng trong các kết cấu đòi hỏi sự đối xứng và cân bằng về lực phân bố.
- Thép V Lệch Cạnh (Unequal Angle Steel): Với hai cánh có chiều rộng khác nhau, ví dụ V100x75mm, V125x65mm, loại thép này mang lại sự linh hoạt cao hơn trong thiết kế, cho phép tối ưu hóa không gian và trọng lượng kết cấu. Chúng thường được sử dụng ở những vị trí cần sự phân bổ lực không đồng đều hoặc khi cần kết nối với các cấu kiện có kích thước khác nhau.

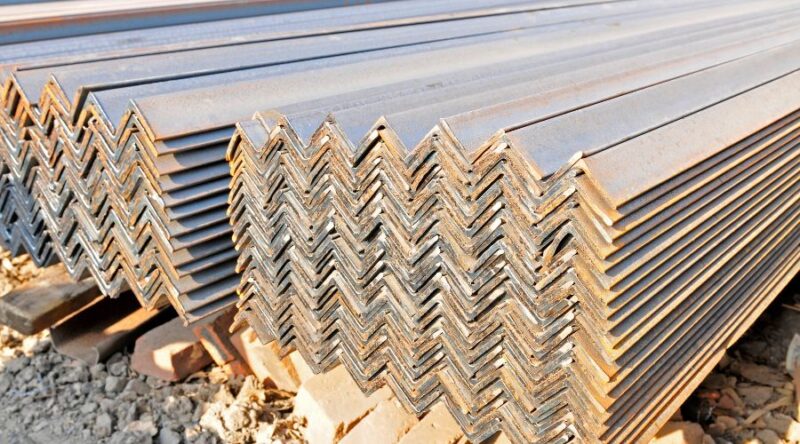

Trọng lượng thép V thay đổi theo quy cách và độ dày cánhBảng Trọng Lượng Thép V Phổ Biến: Công Cụ Tính Toán Thiết Yếu
Việc tra cứu trọng lượng thép V thông qua các bảng tiêu chuẩn là phương pháp nhanh chóng và hiệu quả để lập dự toán, kiểm soát vật tư. Các bảng này được biên soạn dựa trên công thức tính toán chuẩn, cung cấp thông tin về trọng lượng trên mỗi mét chiều dài cho từng quy cách và độ dày cụ thể.
Dưới đây là bảng trọng lượng thép V thông dụng, là tài liệu tham khảo quan trọng cho các kỹ sư và nhà thầu:
| Quy cách (mm) | Độ dày (mm) | Trọng lượng (kg/m) |
|---|---|---|
| V30x30 | 3 | 1.37 |
| V40x40 | 4 | 2.63 |
| V50x50 | 5 | 4.12 |
| V63x63 | 6 | 6.00 |
| V75x75 | 6 | 7.18 |
| V100x100 | 8 | 12.10 |
| V125x125 | 10 | 18.90 |
| V150x150 | 12 | 27.10 |
| V200x200 | 16 | 48.20 |
Lưu ý quan trọng: Trọng lượng thực tế có thể có sự chênh lệch nhỏ, thường trong khoảng ±5%, so với số liệu trong bảng. Sự sai khác này phụ thuộc vào tiêu chuẩn sản xuất cụ thể của từng nhà máy, dung sai cho phép của vật liệu và quy trình kiểm định chất lượng.
Công Thức Tính Trọng Lượng Thép V Chi Tiết
Bên cạnh việc sử dụng bảng tra, hiểu rõ công thức tính toán trọng lượng thép V cho phép bạn kiểm tra lại hoặc tính toán các quy cách không có trong bảng. Công thức này dựa trên nguyên lý tính thể tích của hình dạng đặc biệt và nhân với khối lượng riêng của thép.
Công thức tính trọng lượng thép V:
$$
text{Trọng lượng (kg/m)} = frac{[(a + b) times t – t^2] times 7.85}{1000}
$$
Trong đó:
- a: Chiều rộng của cạnh lớn (mm)
- b: Chiều rộng của cạnh nhỏ (mm)
- t: Độ dày của thép V (mm)
- 7.85: Là khối lượng riêng tiêu chuẩn của thép tính bằng g/cm³. Giá trị này được quy đổi để phù hợp với đơn vị đo lường.
- 1000: Là hệ số chuyển đổi đơn vị từ milimet (mm) sang mét (m), để kết quả cuối cùng có đơn vị là kilôgam trên mét (kg/m).
Ví dụ minh họa:
Giả sử chúng ta cần tính trọng lượng cho thanh thép V đều cạnh có kích thước 50mm x 50mm và độ dày là 5mm.
Áp dụng công thức:
- a = 50 mm
- b = 50 mm
- t = 5 mm
Trọng lượng = [(50 + 50) × 5 – 5²] × 7.85 / 1000
Trọng lượng = [100 × 5 – 25] × 7.85 / 1000
Trọng lượng = [500 – 25] × 7.85 / 1000
Trọng lượng = 475 × 7.85 / 1000
Trọng lượng ≈ 3.73 kg/m
Lưu ý quan trọng: Có sự khác biệt nhỏ trong kết quả ví dụ này (3.73 kg/m) so với bảng tra (4.12 kg/m) do công thức trên là công thức đơn giản hóa bỏ qua phần bo tròn góc. Công thức chuẩn xác hơn cho thép V đều cạnh là: `Trọng lượng = (Diện tích mặt cắt / 1000) 7850. Diện tích mặt cắt thép V đều cạnh 50x50x5mm là:(505 + 505 – 55) = 475 mm^2. Vậy trọng lượng =(475/1000)7850 = 3726.25 kg/m^3`. Điều này vẫn chưa khớp hoàn toàn với bảng 4.12. Công thức chuẩn được sử dụng để lập bảng thường dựa trên thể tích tính toán chính xác hơn, bao gồm cả bán kính bo tròn ở góc, hoặc dựa trên các tiêu chuẩn chi tiết hơn. Tuy nhiên, công thức đưa ra ở đây vẫn là cơ sở để ước lượng. Đối với thép V lệch cạnh, công thức này cũng áp dụng tương tự, nhưng sự khác biệt có thể lớn hơn nếu tỷ lệ giữa hai cạnh quá chênh lệch, và việc tính toán riêng từng cánh rồi cộng lại có thể cần thiết để tăng độ chính xác.
Yếu Tố Ảnh Hưởng Đến Sai Số Trọng Lượng
- Dung sai sản xuất: Mỗi tiêu chuẩn sản xuất đều cho phép một biên độ sai số nhất định về kích thước và độ dày của thép.
- Bán kính bo tròn góc: Phần góc giao giữa hai cánh thép thường có bán kính bo tròn, làm thay đổi thể tích thực tế so với hình học phẳng lý tưởng.
- Thành phần hợp kim: Sự biến đổi nhẹ trong thành phần hóa học có thể ảnh hưởng đến khối lượng riêng của thép.
- Quy trình kiểm định: Phương pháp và thiết bị kiểm định cũng có thể dẫn đến sai số nhỏ.
Ứng Dụng Rộng Rãi Của Thép Hình Chữ V
Nhờ vào đặc tính kỹ thuật vượt trội và tính linh hoạt trong thiết kế, thép hình V đã trở thành vật liệu không thể thiếu trong rất nhiều lĩnh vực:

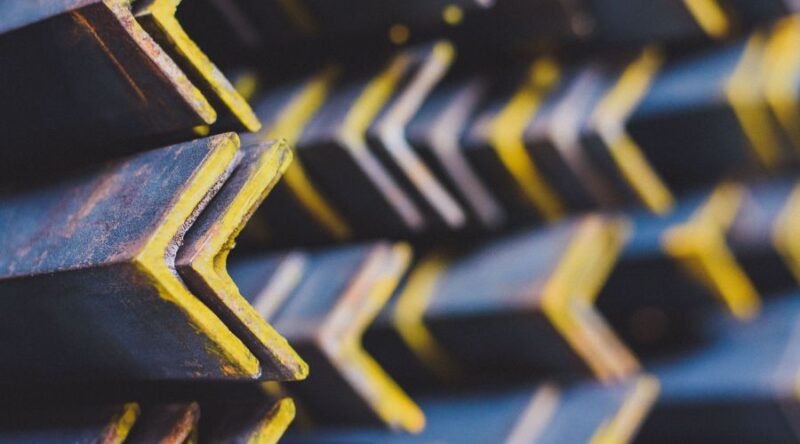

Trọng lượng thép V phù hợp với nhiều công trình nhờ độ bền cao và khả năng chịu lực tốt- Ngành Xây Dựng Dân Dụng và Công Nghiệp: Thép V đóng vai trò quan trọng trong việc tạo dựng khung sườn cho nhà thép tiền chế, nhà xưởng, nhà kho, hệ thống giàn giáo, cầu thang, lan can, mái nhà. Khả năng chịu lực tốt giúp đảm bảo sự vững chắc và an toàn cho các công trình.
- Ngành Cơ Khí Chế Tạo: Trong lĩnh vực cơ khí, thép V được sử dụng để chế tạo khung máy móc, băng chuyền sản xuất, bệ đỡ các thiết bị nặng, kết cấu cho xe nâng, container, giàn khoan dầu khí, và các bộ phận chịu lực trong các thiết bị công nghiệp.
- Kết Cấu Hạ Tầng: Thép V là lựa chọn lý tưởng cho các công trình hạ tầng như trụ điện, cột anten viễn thông, hệ thống đỡ cáp điện, cấu kiện cho cầu, và các công trình giao thông khác.
- Nông Nghiệp và Trang Trại: Trong ngành nông nghiệp, thép V được dùng để làm khung nhà kính, chuồng trại chăn nuôi, hệ thống tưới tiêu, và các kết cấu hỗ trợ khác.
- Ngành Điện và Năng Lượng Tái Tạo: Đặc biệt, thép V được sử dụng để gia công trụ đỡ, khung giá đỡ cho các hệ thống điện mặt trời, đảm bảo sự ổn định và độ bền theo thời gian cho các dự án năng lượng sạch.
Lựa Chọn Nhà Cung Cấp Thép Hình V Uy Tín
Để đảm bảo chất lượng và tính chính xác cho mọi dự án, việc lựa chọn nhà cung cấp thép hình V uy tín là vô cùng quan trọng. Một nhà cung cấp đáng tin cậy không chỉ cung cấp sản phẩm đúng tiêu chuẩn, rõ nguồn gốc mà còn có dịch vụ hỗ trợ kỹ thuật chuyên nghiệp.
Khi tìm kiếm nhà cung cấp, hãy cân nhắc các yếu tố sau:
- Chất lượng sản phẩm: Sản phẩm phải đáp ứng đúng tiêu chuẩn kỹ thuật đã công bố (JIS, ASTM, TCVN…).
- Nguồn gốc xuất xứ: Ưu tiên các nhà cung cấp có sản phẩm từ các thương hiệu lớn, uy tín trong và ngoài nước.
- Giá cả cạnh tranh: So sánh báo giá từ nhiều nguồn để có được mức giá hợp lý nhất.
- Dịch vụ hỗ trợ: Khả năng cung cấp thông tin kỹ thuật, hỗ trợ tính toán khối lượng, tư vấn chọn quy cách phù hợp.
- Giao hàng và tiến độ: Khả năng đáp ứng tiến độ giao hàng, đặc biệt là đối với các dự án có yêu cầu gấp.
Việc nắm vững thông tin về bảng tra trọng lượng thép V và các yếu tố liên quan sẽ giúp bạn đưa ra quyết định sáng suốt, tối ưu hóa chi phí và đảm bảo sự thành công của mọi công trình.
