Khi lắp đặt hệ thống thủy lực hay động cơ công nghiệp, việc chọn đúng bảng tra thông số phớt chắn dầu quyết định trực tiếp tuổi thọ vòng bi và hiệu suất vận hành. Bài viết này cung cấp bảng tra chi tiết cho dòng phớt NOK (TC, TCN, TA, TB), kèm hướng dẫn đọc ký hiệu SKF và cách áp dụng thực tế để tránh rò rỉ dầu nhớt trong môi trường nhiệt độ cao.
Cách Đọc Thông Số Kỹ Thuật Phớt Chắn Dầu
Mỗi con phớt được mã hóa theo 3 thông số cốt lõi:
d (Đường kính trục): Kích thước bề mặt tiếp xúc với trục quay. Sai số ±0.1mm có thể gây rò rỉ hoặc mài mòn sớm.
D (Đường kính lỗ): Kích thước lắp vào vỏ máy. Cần đảm bảo độ chặt vừa đủ – quá lỏng gây rung, quá chặt làm biến dạng môi.
b (Độ dày/chiều rộng): Ảnh hưởng đến khả năng chịu áp suất dầu. Với hệ thống áp suất >5 bar, ưu tiên phớt có b ≥12mm.

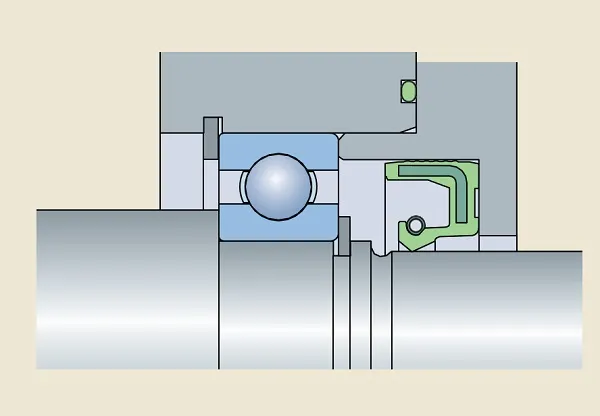

Cấu trúc thông số phớt chắn dầu SKF với 3 kích thước d-D-bSơ đồ đo 3 thông số chuẩn d-D-b trên phớt chắn dầu SKF
Ví dụ thực tế: Phớt mã AP2668-G4 có thông số 45×68×12 nghĩa là đường kính trục 45mm, lỗ 68mm, dày 12mm – phù hợp với động cơ điện công suất trung bình.
Ký Hiệu Vật Liệu Cao Su Theo Chuẩn SKF
Chọn sai vật liệu môi là nguyên nhân hàng đầu gây hỏng phớt sớm. Dưới đây là bảng đối chiếu ký hiệu với điều kiện vận hành:
| Ký hiệu | Vật liệu | Nhiệt độ làm việc | Ứng dụng điển hình |
|---|---|---|---|
| R, RG | NBR (Nitrile) | -40°C đến +100°C | Dầu khoáng, dầu thủy lực thông thường |
| H | HNBR (Hydrogenated Nitrile) | -30°C đến +150°C | Môi trường nhiệt cao, dầu sinh học |
| V | FKM (Fluororubber) | -20°C đến +200°C | Hóa chất ăn mòn, dầu tổng hợp |
| S | MVQ (Silicone) | -60°C đến +200°C | Thực phẩm, dược phẩm (không chịu dầu khoáng) |
| T | PTFE (Teflon) | -200°C đến +260°C | Áp suất cực cao, môi trường hóa chất mạnh |

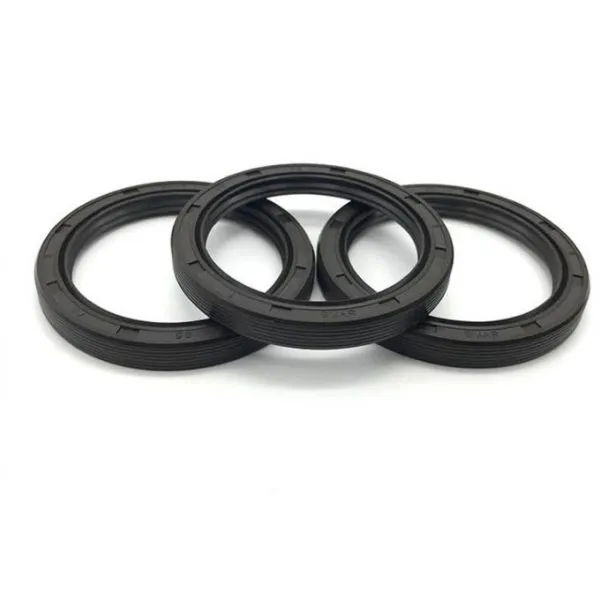

Bảng ký hiệu vật liệu phớt chắn dầu SKFCác ký hiệu chuẩn SKF cho vật liệu môi phớt chắn dầu
Lưu ý quan trọng: Phớt NBR (R) không tương thích với dầu ester hoặc dầu sinh học – sẽ phồng rộp sau 200-300 giờ vận hành. Trong trường hợp này, chuyển sang HNBR (H) hoặc FKM (V).
Ký hiệu cấu trúc bổ sung:
- HMS5: Phớt 1 môi có lò xo, nắp sắt bọc cao su (dùng cho trục quay tốc độ thấp <5m/s)
- HMSA10: Phớt 2 môi có lò xo (chống bụi tốt hơn, phù hợp môi trường xây dựng)
Bảng Tra Chi Tiết Phớt NOK TCN
Dòng TCN (Type C with Nitrile) là phớt 1 môi tiêu chuẩn, chiếm 70% ứng dụng công nghiệp nhẹ. Dưới đây là bảng tra thông số phớt chắn dầu NOK TCN đầy đủ:

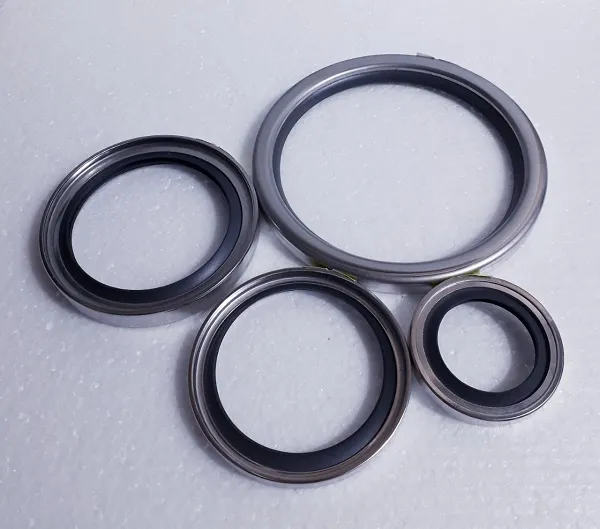

Bảng tra thông số kỹ thuật phớt chắn dầu NOKBảng tra đầy đủ thông số phớt NOK TCN theo mã sản phẩm
Phớt TCN Cao Su Nitrile (NBR)
| Mã phớt | d (mm) | D (mm) | b (mm) | Ghi chú | |—|—|—|—| | AP1338-F0 | 24 | 45 | 11 | Động cơ nhỏ, máy bơm gia dụng | | AP1563-J4 | 28 | 48 | 11 | Hộp số xe máy, máy cắt cỏ | | AP2240-G4 | 38 | 58 | 11 | Máy nén khí mini | | AP2507-H2 | 42 | 65 | 12 | Động cơ diesel nhỏ | | AP2668-G4 | 45 | 68 | 12 | Động cơ điện 3-5HP | | AP3055-F3 | 55 | 78 | 12 | Máy bơm công nghiệp | | AP3222-B6 | 60 | 82 | 12 | Hộp giảm tốc trung bình | | AP3527-B9 | 70 | 95 | 13 | Động cơ diesel 20-50HP | | AP3744-K5 | 80 | 105 | 13 | Máy ép thủy lực | | AP4063-B0 | 100 | 125 | 13 | Động cơ công nghiệp nặng | | AP4346-B7 | 120 | 150 | 14 | Trục chính máy tiện CNC | | AP4624-G0 | 150 | 180 | 14 | Máy nghiền, máy trộn bê tông | | AP4983-E0 | 190 | 225 | 16 | Động cơ tàu thủy, máy xúc lớn |
Phớt TCN Cao Su Fluoro (FKM) – Chịu Nhiệt Cao
| Mã phớt | d (mm) | D (mm) | b (mm) | Nhiệt độ tối đa | |—|—|—|—| | AP2668-O2 | 45 | 68 | 12 | +200°C | | AP3055-H8 | 55 | 78 | 12 | +200°C | | AP3527-F1 | 70 | 95 | 13 | +200°C | | AP3744-J6 | 80 | 105 | 13 | +200°C | | AP3932-H3 | 90 | 115 | 13 | +200°C | | AP4063-J1 | 100 | 125 | 13 | +200°C | | AP4346-H8 | 120 | 150 | 14 | +200°C |
Khi nào dùng FKM thay NBR?
- Nhiệt độ dầu thường xuyên >120°C (động cơ turbo, máy nén khí công nghiệp)
- Tiếp xúc với dầu tổng hợp, dầu ester, nhiên liệu sinh học
- Môi trường hóa chất (axit yếu, dung môi chlorine)
Giá FKM cao gấp 3-4 lần NBR, nhưng tuổi thọ tăng 5-7 lần trong điều kiện khắc nghiệt.
So Sánh Dòng Phớt NOK: TC vs TCN vs TA vs TB
| Dòng | Cấu trúc | Ưu điểm | Hạn chế | Ứng dụng | |—|—|—|—| | TC | 1 môi, không lò xo | Giá rẻ, lắp đơn giản | Dễ rò ở tốc độ cao | Máy gia dụng, tốc độ <3m/s | | TCN | 1 môi, có lò xo | Ôm chặt trục, chống rò tốt | Không chống bụi | Động cơ điện, máy bơm | | TA | 2 môi, lò xo kép | Chống bụi + chống rò | Giá cao, ma sát lớn | Máy xây dựng, môi trường bụi | | TB | 2 môi, thiết kế đặc biệt | Chịu áp suất cao (>10 bar) | Khó lắp, cần dụng cụ | Thủy lực công nghiệp nặng |
Kinh nghiệm thực tế: Với máy bơm nước công nghiệp vận hành 24/7, TCN là lựa chọn tối ưu về chi phí/hiệu suất. Nếu môi trường có cát bụi (như máy xúc, máy ép gạch), bắt buộc dùng TA hoặc TB để tránh mài mòn sớm.
Lỗi Thường Gặp Khi Lắp Phớt Chắn Dầu
Lắp ngược chiều: Môi phớt phải hướng về phía có dầu. Lắp ngược sẽ rò rỉ ngay lập tức.
Không tra mỡ trước lắp: Bề mặt môi khô gây rách khi khởi động lần đầu. Luôn tra mỡ lithium hoặc dầu nhớt lên môi trước khi lắp.
Dùng tuốc nơ vít kim loại: Làm trầy bề mặt trục. Dùng dụng cụ nhựa hoặc gỗ để đẩy phớt vào vị trí.
Không kiểm tra độ đồng tâm: Trục lệch >0.3mm khiến phớt mòn không đều. Dùng đồng hồ so kiểm tra trước khi lắp.
Chọn sai vật liệu: Phớt NBR dùng với dầu sinh học sẽ phồng rộp sau 200-300 giờ. Luôn kiểm tra khả năng tương thích hóa học.
Cách Bảo Quản Phớt Chưa Sử Dụng
- Nhiệt độ: 15-25°C, tránh ánh nắng trực tiếp
- Độ ẩm: <70%, tránh tiếp xúc với hơi dầu/xăng
- Thời hạn: NBR 3 năm, FKM 5 năm kể từ ngày sản xuất
- Bảo quản trong túi kín, không để chồng lên nhau gây biến dạng
Phớt để quá hạn sẽ cứng, nứt vỡ khi lắp – ngay cả khi chưa sử dụng.
Việc tra cứu chính xác bảng tra thông số phớt chắn dầu NOK giúp tránh lãng phí chi phí thay thế sớm và ngừng máy đột xuất. Khi chọn phớt, ưu tiên 3 yếu tố: kích thước chính xác (d-D-b), vật liệu phù hợp nhiệt độ, và cấu trúc phù hợp môi trường làm việc. Để được tư vấn chi tiết về phớt NOK chính hãng, liên hệ Tân Đông Phương qua hotline 070.377.6850 hoặc email tandongphuongco@gmail.com.
