Việc lựa chọn tiết diện dây dẫn phù hợp là yếu tố tiên quyết để đảm bảo an toàn phòng chống cháy nổ cho hệ thống điện. Bài viết này cung cấp bảng tra dòng điện cho phép của dây dẫn nhôm dựa trên các tiêu chuẩn kỹ thuật hiện hành, giúp kỹ sư và thợ điện tối ưu hóa hiệu suất truyền tải. Chúng ta sẽ cùng phân tích sâu về tiết diện dây dẫn, khả năng chịu tải, và điện trở suất để đưa ra quyết định lắp đặt chính xác nhất.
Bản chất kỹ thuật của dòng điện cho phép trên dây nhôm
Dòng điện cho phép (Ampacity) của dây dẫn nhôm là cường độ dòng điện tối đa mà dây có thể tải liên tục trong điều kiện cụ thể mà không làm nhiệt độ dây vượt quá giới hạn an toàn của lớp vỏ cách điện. Khác với đồng, nhôm có đặc tính vật lý riêng biệt yêu cầu sự tính toán khắt khe hơn.
Trong thực tế thi công năm 2026, các hệ thống lưới điện ưu tiên sử dụng nhôm cho đường dây trên không nhờ trọng lượng nhẹ. Tuy nhiên, bảng tra dòng điện cho phép của dây dẫn cho thấy nhôm có độ dẫn điện chỉ bằng khoảng 61% so với đồng. Điều này đồng nghĩa với việc để tải cùng một cường độ dòng điện, dây nhôm cần có tiết diện lớn hơn dây đồng khoảng 1.6 lần.
Bảng tra này không chỉ là những con số tĩnh. Nó là kết quả của các phương trình truyền nhiệt phức tạp, cân bằng giữa nhiệt lượng sinh ra do hiệu ứng Joule và nhiệt lượng tỏa ra môi trường xung quanh qua vỏ cách điện PVC hoặc XLPE.
Các yếu tố kỹ thuật tác động đến khả năng tải của dây nhôm
Để sử dụng bảng tra dòng điện cho phép của dây dẫn một cách hiệu quả, bạn cần hiểu rõ các biến số đầu vào. Khả năng tải không cố định mà thay đổi theo môi trường lắp đặt thực tế.
Tác động của nhiệt độ môi trường và hệ số hiệu chỉnh
Nhiệt độ môi trường cực kỳ quan trọng đối với khả năng thoát nhiệt của dây. Theo tiêu chuẩn IEC 60287, khi nhiệt độ môi trường vượt quá mức chuẩn (thường là 30°C đối với không khí và 20°C đối với đất), khả năng tải của dây sẽ sụt giảm nghiêm trọng.
Công thức hiệu chỉnh chuyên sâu mà các kỹ sư thường áp dụng:
Dòng điện thực tế = Dòng điện định mức x Hệ số hiệu chỉnh K
Hệ số K phụ thuộc vào số lượng dây đi chung một ống luồn hoặc độ sâu khi chôn ngầm. Nếu bạn đi 10 sợi dây nhôm trong cùng một máng cáp hẹp, nhiệt độ tích tụ sẽ cao hơn nhiều so với việc đi đơn lẻ.

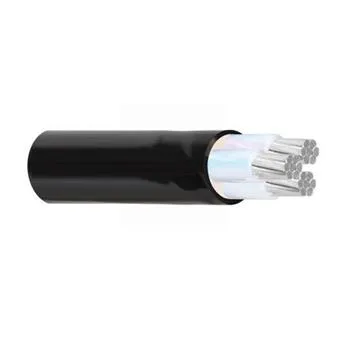

bảng tra dòng điện cho phép của dây dẫn nhômChú thích: Các thông số kỹ thuật cần lưu ý khi xem xét bảng tra dòng điện cho phép của dây dẫn nhôm trong các môi trường khắc nghiệt.
Mối liên hệ giữa tiết diện và mật độ dòng điện kinh tế
Tiết diện dây dẫn càng lớn, điện trở càng thấp, giúp giảm tổn thất điện năng. Tuy nhiên, việc tăng tiết diện quá mức sẽ làm tăng chi phí đầu tư và khó khăn trong thi công đấu nối.
Kỹ thuật chọn dây hiện nay không chỉ dừng lại ở việc dây “không cháy”, mà phải đạt được mật độ dòng điện kinh tế (J). Đối với dây nhôm, mật độ này thường dao động trong khoảng 2-4 A/mm2 tùy thuộc vào thời gian sử dụng công suất cực đại trong năm. Sử dụng bảng tra dòng điện cho phép của dây dẫn giúp bạn tìm được điểm cân bằng giữa an toàn và chi phí.
Ảnh hưởng từ chiều dài và bài toán sụt áp
Một sai lầm phổ biến là chỉ quan tâm đến cường độ dòng điện mà quên mất độ dài đường dây. Dây dẫn nhôm có điện trở suất cao (khoảng $2.82 times 10^{-8} Omega.m$), nên khi truyền tải đi xa, hiện tượng sụt áp xảy ra rất rõ rệt.
Nếu đường dây dài trên 50m, dù bảng tra dòng điện cho phép của dây dẫn nói rằng tiết diện đó chịu được dòng điện X, bạn vẫn nên tăng thêm một cấp tiết diện để đảm bảo điện áp cuối nguồn không thấp hơn 5% so với điện áp định mức.

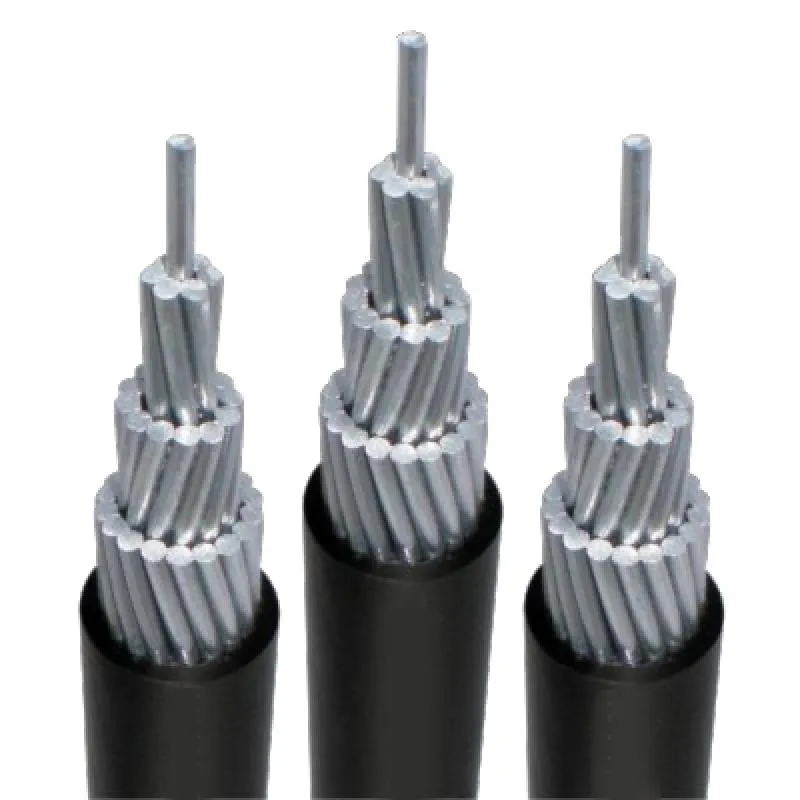

bảng tra dòng điện cho phép của dây dẫn nhômChú thích: Phân tích các yếu tố thực địa ảnh hưởng đến độ chính xác của bảng tra dòng điện cho phép của dây dẫn khi lắp đặt thực tế.
Cấu trúc lõi và đặc tính cơ lý của nhôm
Nhôm có tính “chảy dẻo” (cold flow) — tức là nó có xu hướng bị biến dạng dưới áp lực không đổi theo thời gian. Tại các điểm đấu nối, nếu không sử dụng đầu cos phù hợp và mỡ tiếp xúc chuyên dụng, nhôm sẽ bị oxy hóa và tạo ra lớp màng cách điện. Điều này làm tăng điện trở tiếp xúc, gây nóng và cháy nổ dù dây dẫn chính vẫn đang hoạt động trong dải của bảng tra dòng điện cho phép của dây dẫn.
Chi tiết bảng tra dòng điện cho phép của dây dẫn nhôm 2026
Dưới đây là số liệu tổng hợp cho dây dẫn nhôm lõi đơn, cách điện PVC, lắp đặt trong không khí ở nhiệt độ tiêu chuẩn. Đây là bảng tra dòng điện cho phép của dây dẫn được tối ưu cho các công trình dân dụng và công nghiệp nhẹ.
| Tiết diện danh định (mm2) | Dòng điện cho phép (A) | Ghi chú lắp đặt |
|---|---|---|
| 1.5 | 15 | Chỉ dùng cho mạch điều khiển |
| 2.5 | 20 | Tải nhẹ, đèn chiếu sáng |
| 4.0 | 25 | Mạch nhánh dân dụng |
| 6.0 | 32 | Thiết bị công suất trung bình |
| 10 | 45 | Lựa chọn phổ biến cho nhà ở |
| 16 | 61 | Cấp nguồn cho tủ tầng |
| 25 | 79 | Hệ thống HVAC nhỏ |
| 35 | 99 | Bắt đầu sử dụng trong công nghiệp |
| 50 | 125 | Cần lưu ý sụt áp khi đi xa |
| 70 | 160 | Lắp đặt trên máng cáp thông thoáng |
| 95 | 195 | Yêu cầu đầu cos nhôm chuyên dụng |
| 120 | 225 | Sử dụng cho cáp nguồn tổng |
| 150 | 260 | Kiểm tra chặt chẽ hệ số K |
| 185 | 300 | Tải công nghiệp nặng |
| 240 | 350 | Giới hạn tối ưu cho cáp đơn |

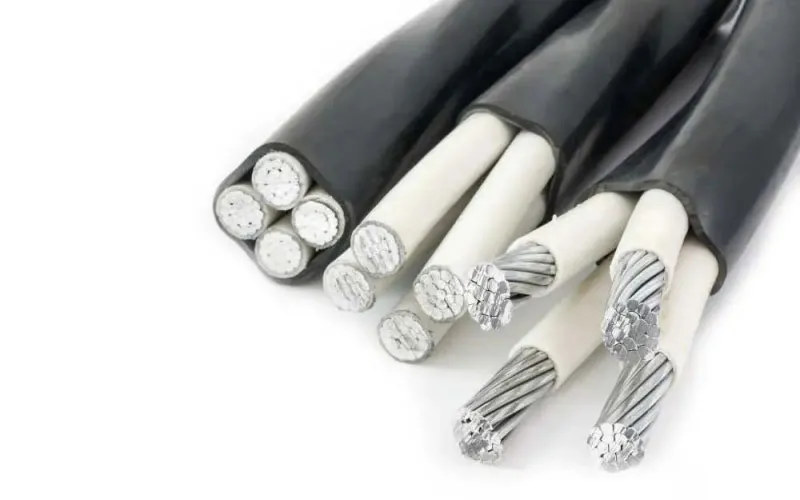

bảng tra dòng điện cho phép của dây dẫn nhômChú thích: Cập nhật bảng tra dòng điện cho phép của dây dẫn nhôm áp dụng cho các dự án xây dựng năm 2026.
Quy trình 5 bước sử dụng bảng tra dòng điện cho phép của dây dẫn
Để đảm bảo tính chính xác tuyệt đối, người thiết kế cần tuân thủ quy trình kiểm tra chéo sau đây. Tuyệt đối không chọn dây dựa trên cảm tính hoặc thói quen cũ.
Bước 1: Tính toán tổng công suất và dòng điện định mức
Xác định tổng công suất (P) của các thiết bị tiêu thụ. Với điện sinh hoạt 1 pha, dòng hiệu dụng $I = P / (U times cosphi)$. Trong đó $cosphi$ thường lấy khoảng 0.8 cho các thiết bị có motor. Đây là dữ liệu đầu vào trước khi đối chiếu với bảng tra dòng điện cho phép của dây dẫn.
Bước 2: Xác định phương thức lắp đặt thực tế
Bạn định đi dây trong ống âm tường, đi nổi trên tường, hay chôn trực tiếp trong đất? Mỗi phương thức có khả năng tản nhiệt khác nhau. Ví dụ, dây đi trong ống nhựa kín sẽ nóng nhanh hơn dây đi trên thang cáp thoáng.
Bước 3: Tra cứu và áp dụng hệ số hiệu chỉnh K
Lúc này, hãy mở bảng tra dòng điện cho phép của dây dẫn phía trên. Nếu bạn đi dây ở vùng khí hậu nóng (vượt 40°C), hãy nhân giá trị trong bảng với hệ số 0.8. Nếu đi gom nhiều dây, hãy giảm tiếp 20% khả năng tải để đảm bảo an toàn.
Bước 4: Kiểm tra điều kiện sụt áp và ổn định nhiệt
Tính toán độ sụt áp dựa trên điện trở suất của nhôm. Nếu sụt áp vượt quá 5%, bạn phải quay lại bảng tra dòng điện cho phép của dây dẫn và chọn tiết diện lớn hơn một bậc, bất kể cường độ dòng điện đo được là bao nhiêu.
Bước 5: Giám sát thi công và đo đạc thực tế
Sau khi lắp đặt, dùng ampe kìm đo dòng thực tế khi tất cả thiết bị hoạt động ở công suất tối đa. Đồng thời sử dụng súng đo nhiệt độ hồng ngoại để kiểm tra tại các vị trí mối nối. Mọi sai lệch so với dự toán trong bảng tra dòng điện cho phép của dây dẫn cần được xử lý ngay.
bảng tra dòng điện cho phép của dây dẫn nhômChú thích: Hướng dẫn kỹ thuật khai thác dữ liệu từ bảng tra dòng điện cho phép của dây dẫn nhôm để thiết kế hệ thống điện an toàn.Chú thích: Mô phỏng cách vận hành thực tế khi áp dụng các chỉ số từ bảng tra dòng điện cho phép của dây dẫn nhôm.
Giải đáp chuyên sâu về dòng điện cho phép trên dây nhôm
Bản chất của việc sử dụng bảng tra trong thiết kế là gì?
Mục đích của việc sử dụng bảng tra dòng điện cho phép của dây dẫn là để giới hạn nhiệt độ hoạt động của lõi dẫn không làm hỏng lớp cách điện. Nếu nhiệt độ vượt ngưỡng, lớp PVC sẽ bị giòn, nứt và dẫn đến hiện tượng phóng điện, gây hỏa hoạn.
Tại sao dây nhôm cần hệ số an toàn cao hơn dây đồng?
Nhôm có hệ số giãn nở nhiệt cao. Khi dòng điện thay đổi thường xuyên, dây nhôm co giãn mạnh gây lỏng các ốc vít tại cầu đấu. Điều này tạo ra hồ quang điện. Do đó, khi dùng bảng tra dòng điện cho phép của dây dẫn, các chuyên gia luôn khuyến cáo dự phòng thêm 20-30% công suất tải.
Có sự khác biệt giữa dây nhôm 1 lõi và nhiều lõi không?
Có. Dây nhiều sợi nhỏ (dây bện) thường có bề mặt tiếp xúc lớn hơn nên tản nhiệt tốt hơn đôi chút so với dây 1 lõi đặc cùng tiết diện. Tuy nhiên, trong các bảng tra dòng điện cho phép của dây dẫn tiêu chuẩn, người ta thường đưa ra con số an toàn chung nhất cho cả hai loại để tránh nhầm lẫn trong thi công.
bảng tra dòng điện cho phép của dây dẫn nhômChú thích: Các tình huống thực tế thường gặp khi tra cứu khả năng chịu tải của vật liệu nhôm trong lưới điện.
Khi nào nên ưu tiên dùng bảng tra của nhà sản xuất hơn bảng tiêu chuẩn?
Các hãng lớn như Cadivi hay LS thường sử dụng công nghệ vật liệu nhôm tinh khiết cao hoặc hợp kim nhôm AA8000. Những loại này có đặc tính tốt hơn nhôm thông thường. Khi đó, hãy ưu tiên dùng bảng tra dòng điện cho phép của dây dẫn đi kèm trong Catalogue của chính hãng đó để tận dụng tối đa lợi thế của vật liệu.
Dây nhôm đi âm tường có cần lưu ý gì đặc biệt?
Dây nhôm tuyệt đối không nên đi âm tường cho các mạch ổ cắm công suất lớn nếu không có giải pháp bấm đầu cos đồng-nhôm (bi-metal) chất lượng cao. Khác với khả năng truyền tải trên đường dây không, việc đi âm tường khiến việc bảo trì đầu nối cực kỳ khó khăn. Hãy luôn đối chiếu kỹ bảng tra dòng điện cho phép của dây dẫn trước khi quyết định.
bảng tra dòng điện cho phép của dây dẫn nhômChú thích: Tổng kết các lưu ý quan trọng khi sử dụng bảng tra dòng điện cho phép của dây dẫn cho hệ thống điện 2026.
Sử dụng đúng bảng tra dòng điện cho phép của dây dẫn nhôm là hành động trách nhiệm của người kỹ sư đối với sự an toàn của công trình. Việc hiểu thấu đáo các yếu tố ảnh hưởng như nhiệt độ, cách lắp đặt và sụt áp sẽ giúp bạn tối ưu hóa hệ thống một cách khoa học nhất. Nếu bạn đang cân nhắc lắp đặt hệ thống điện công nghiệp hoặc dân dụng sử dụng dây dẫn nhôm, việc nắm vững bảng tra dòng điện cho phép của dây dẫn sẽ là bước đệm quan trọng để đảm bảo vận hành ổn định và bền bỉ theo thời gian.
