Việc lựa chọn dây dẫn phù hợp không chỉ đảm bảo hiệu suất vận hành mà còn là yếu tố tiên quyết bảo vệ an toàn cháy nổ cho mọi công trình. Sử dụng bảng tra cáp điện cadivi chuẩn xác giúp các kỹ sư và chủ đầu tư xác định được tiết diện dây dẫn tối ưu, hạn chế lãng phí vật tư và đảm bảo dòng điện định mức luôn trong ngưỡng an toàn. Bài viết này cung cấp hệ thống dữ liệu kỹ thuật mới nhất năm 2026, hướng dẫn chi tiết cách đọc thông số và ứng dụng thực tế cho mạng lưới điện dân dụng lẫn công nghiệp.
Tầm quan trọng của việc hiểu bảng tra cáp điện cadivi trong thi công
Trong ngành điện, việc chọn sai tiết diện dây dẫn là một lỗi kỹ thuật nghiêm trọng. Nếu dây quá nhỏ so với tải thực tế, điện trở sẽ tăng cao gây nóng chảy lớp cách điện, dẫn đến đoản mạch. Ngược lại, việc chọn dây quá lớn gây khó khăn khi luồn ống đồng thời đẩy chi phí vật tư lên cao không cần thiết.
Bảng tra cáp điện cadivi đóng vai trò là kim chỉ nam kỹ thuật, cung cấp các thông số thực chứng về khả năng chịu tải của lõi đồng trong các điều kiện môi trường khác nhau. Độ tin cậy của bảng tra này dựa trên các tiêu chuẩn quốc tế như IEC 60502-1 và tiêu chuẩn Việt Nam TCVN 5935. Khi nắm vững các số liệu này, người thiết kế có thể kiểm soát hoàn toàn độ sụt áp trên đường dây, đảm bảo thiết bị đầu cuối hoạt động đúng công suất thiết kế.
Phân tích các dòng dây cáp điện Cadivi phổ biến nhất 2026
Thị trường hiện nay ghi nhận sự đa dạng về chủng loại cáp nhằm đáp ứng các đặc thù lắp đặt khác nhau. Cadivi phân loại sản phẩm dựa trên cấu tạo lõi, lớp cách điện và mục đích sử dụng.
Cáp điện hạ thế và cáp dân dụng thông dụng
Dòng cáp dân dụng là phân khúc có lượng tiêu thụ lớn nhất, thường phục vụ đi dây âm tường hoặc trong ống gen. Các mã sản phẩm như VC, VCm, hay CVv được ưa chuộng nhờ tính linh hoạt và khả năng chịu nhiệt ổn định.

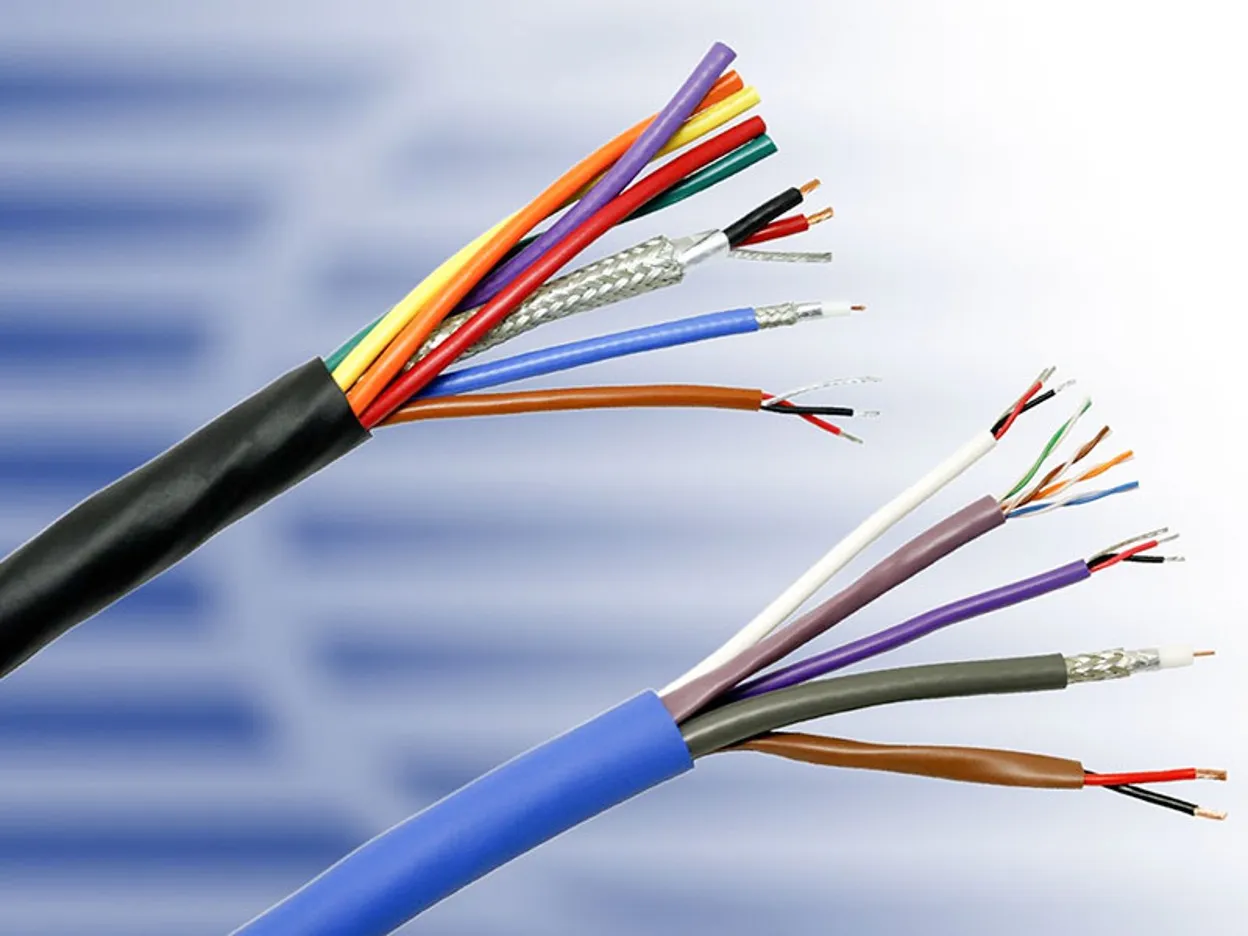

Phân loại các dòng sản phẩm dầy cáp điện Cadivi phổ biến 2026Các dòng sản phẩm chủ lực của Cadivi phục vụ từ dân dụng đến công trình công nghiệp.
Các thông số phổ biến như Cadivi 1.5mm2, 2.5mm2 đến 6.0mm2 là xương sống của hệ thống điện nhà phố. Việc đối chiếu bảng tra cáp điện cadivi cho các mã này giúp xác định chính xác công suất thiết bị (tivi, tủ lạnh, điều hòa) mà dây có thể tải được.
Các dòng cáp chuyên dụng và cáp điện lực
Đối với các dự án năng lượng hoặc nhà máy sản xuất, Cadivi cung cấp các dòng cáp có kết cấu phức tạp hơn như cáp vặn xoắn hạ thế (LV-ABC) hoặc cáp trung thế. Những loại dây này thường có lớp bảo vệ bằng giáp kim loại (DSTA) để chống va đập cơ học khi chôn ngầm.

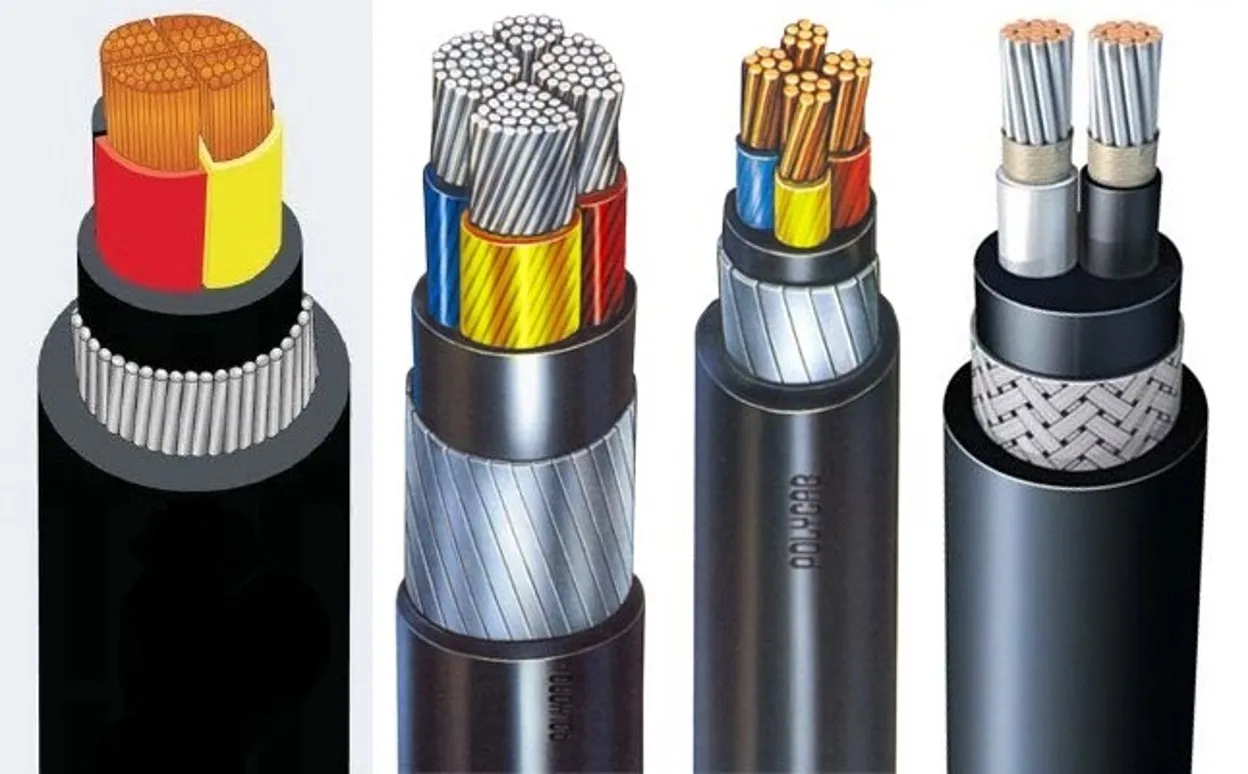

Danh mục cáp điện lực và cáp điều khiển Cadivi chính hãngCáp điện lực ruột đồng Cadivi với lớp cách điện PVC và XLPE cao cấp.
Đặc biệt, dòng cáp chậm cháy (FR – Fire Resistant) và ít khói không Halogen (LSZH) đang trở thành tiêu chuẩn bắt buộc tại các chung cư cao tầng và trung tâm thương mại trong năm 2026 để đảm bảo an toàn sinh mạng khi có sự cố hỏa hoạn.
Các tiêu chí kỹ thuật “sống còn” khi tra cứu bảng tiết diện
Một kỹ sư kinh nghiệm không bao giờ chỉ nhìn vào số đo tiết diện. Để khai thác bảng tra cáp điện cadivi hiệu quả, bạn cần phân tích đồng thời ba yếu tố tác động trực tiếp đến tuổi thọ dây dẫn.
Dòng điện định mức và khả năng chịu tải tải thực tế
Dòng điện định mức (In) là cường độ dòng điện lớn nhất mà dây dẫn có thể tải liên tục trong thời gian dài mà không làm nhiệt độ lõi vượt quá giới hạn cho phép. Thông thường, lõi đồng cách điện PVC chịu được 70°C, trong khi cách điện XLPE có thể chịu tới 90°C. Khi nhiệt độ môi trường tăng lên hoặc nhiều dây đi cùng một ống, khả năng tải dòng sẽ giảm xuống. Do đó, bên cạnh việc tham khảo bảng tra dòng điện dây dẫn tiêu chuẩn, bạn cần áp dụng các hệ số hiệu chỉnh trong bảng tra để có con số chính xác.
Độ sụt áp tối đa trên đường dây truyền tải
Độ sụt áp là hiện tượng điện áp ở cuối đường dây thấp hơn điện áp nguồn. Cáp càng dài, tiết diện càng nhỏ thì sụt áp càng lớn. Theo tiêu chuẩn kỹ thuật điện, độ sụt áp cho phép đối với chiếu sáng thường là 3% và đối với động cơ là 5%. Nếu sụt áp quá lớn, động cơ sẽ nóng, dễ cháy và các thiết bị điện tử sẽ hoạt động chập chờn.
Các yếu tố kỹ thuật cần lưu ý khi chọn tiết diện dây dẫn CadiviViệc tính toán chính xác độ sụt áp giúp duy trì hiệu suất vận hành của thiết bị đầu cuối.
Dòng ngắn mạch và độ ổn định nhiệt
Trong tích tắc khi xảy ra sự cố ngắn mạch, dòng điện có thể tăng lên hàng nghìn Ampe. Dây dẫn phải đủ khả năng chịu đựng mức nhiệt đột ngột này trong thời gian rơ-le hoặc CB ngắt mạch. Bảng tra cáp điện cadivi thường cung cấp thông số dòng cắt ngắn mạch trong 1 giây để kỹ sư tính toán hệ thống bảo vệ tương ứng.
Chi tiết bảng tra cáp điện cadivi cho hệ thống cách điện PVC
Cáp PVC (thường ký hiệu CVV) là loại cáp kinh tế, phổ biến nhất trong các môi trường lắp đặt thông thường không có yêu cầu quá cao về nhiệt độ.
Thông số cho phương pháp lắp đặt trên không
Lắp đặt trên không hoặc trong máng cáp thông gió giúp dây thoát nhiệt tốt nhất. Tuy nhiên, vẫn cần phải lưu ý đến khoảng cách giữa các dây để tránh cộng hưởng nhiệt.

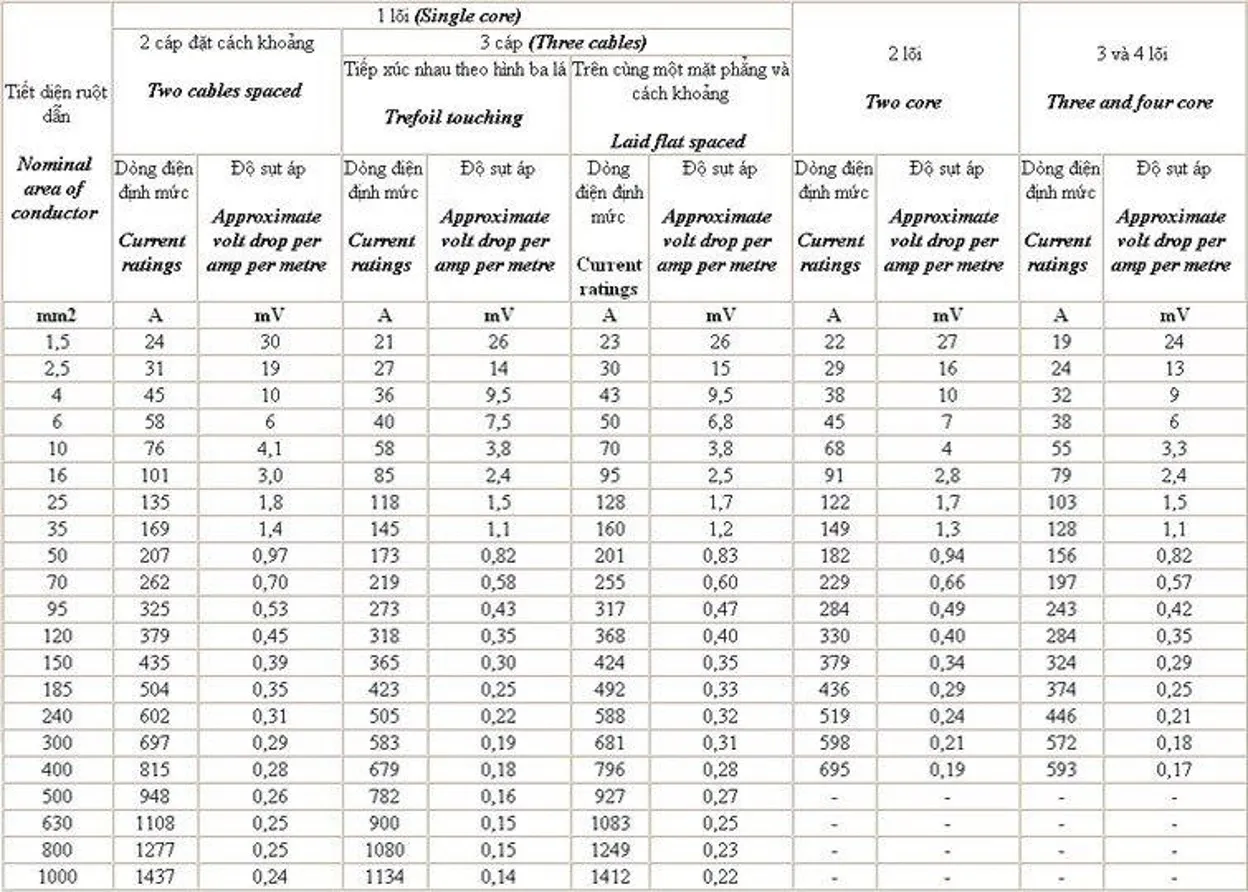

Bảng tra cáp điện Cadivi lắp đặt trên không – Cách điện PVCĐịnh mức dòng điện cho cáp PVC lắp đặt trong không khí thoáng mát.
Thông số cho phương pháp chôn ngầm trực tiếp
Khi chôn dưới đất, khả năng thoát nhiệt phụ thuộc vào độ ẩm và loại đất (nhiệt trở của đất). Thông thường, dây chôn ngầm sẽ có dòng định mức thấp hơn so với khi đi trên không do khả năng tản nhiệt bị hạn chế bởi lớp đất nén chặt.

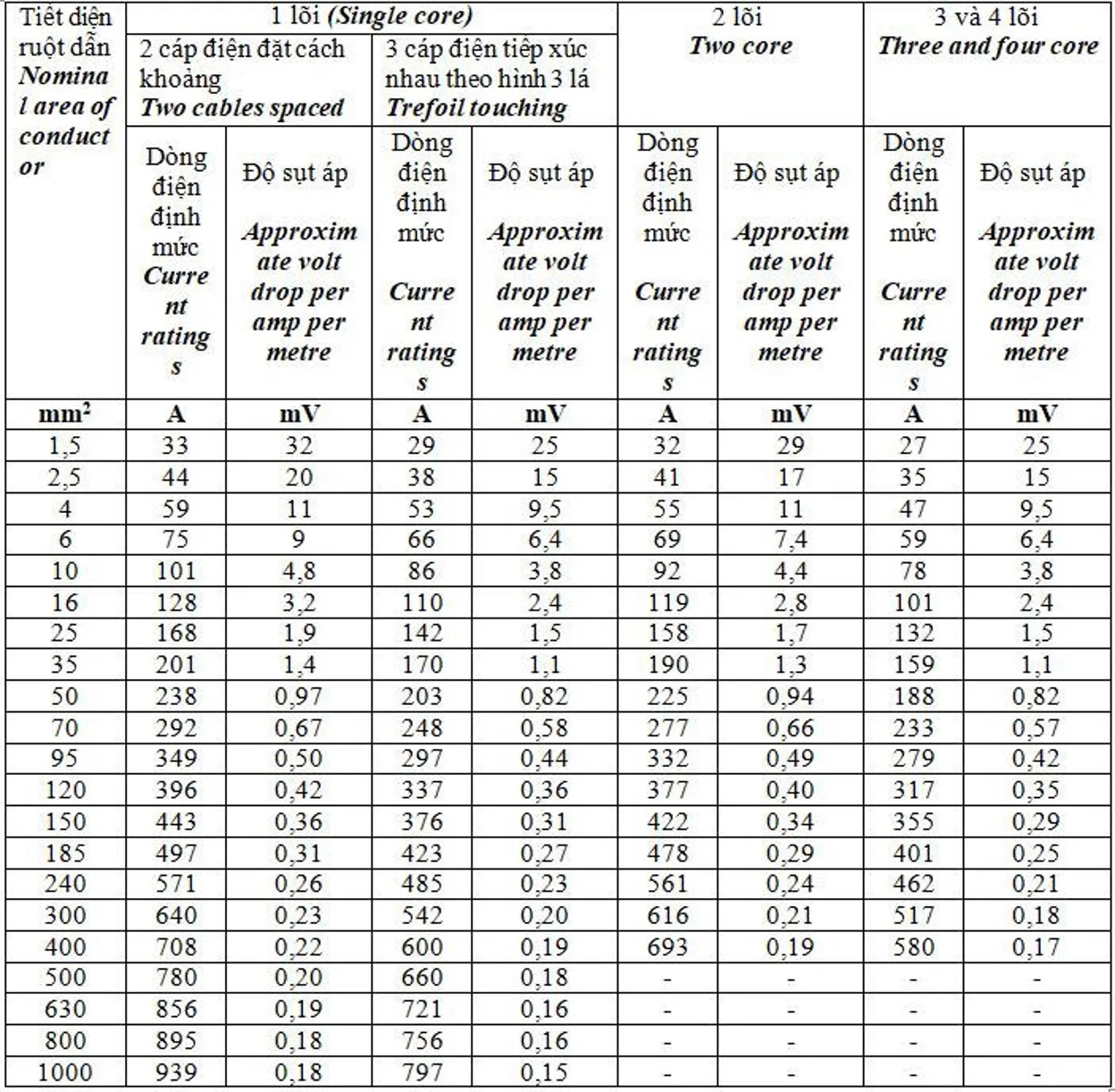

Bảng tra cáp điện Cadivi lắp đặt dưới đất – Cách điện PVCKhả năng chịu tải của cáp PVC khi chôn trực tiếp trong đất.
Đối với các trường hợp đi dây trong ống đơn tuyến chôn sâu, việc tra cứu cần tỉ mỉ hơn vì ống bảo vệ tạo ra một lớp đệm khí cách nhiệt, làm tăng nhẹ nhiệt độ vận hành của lõi đồng.

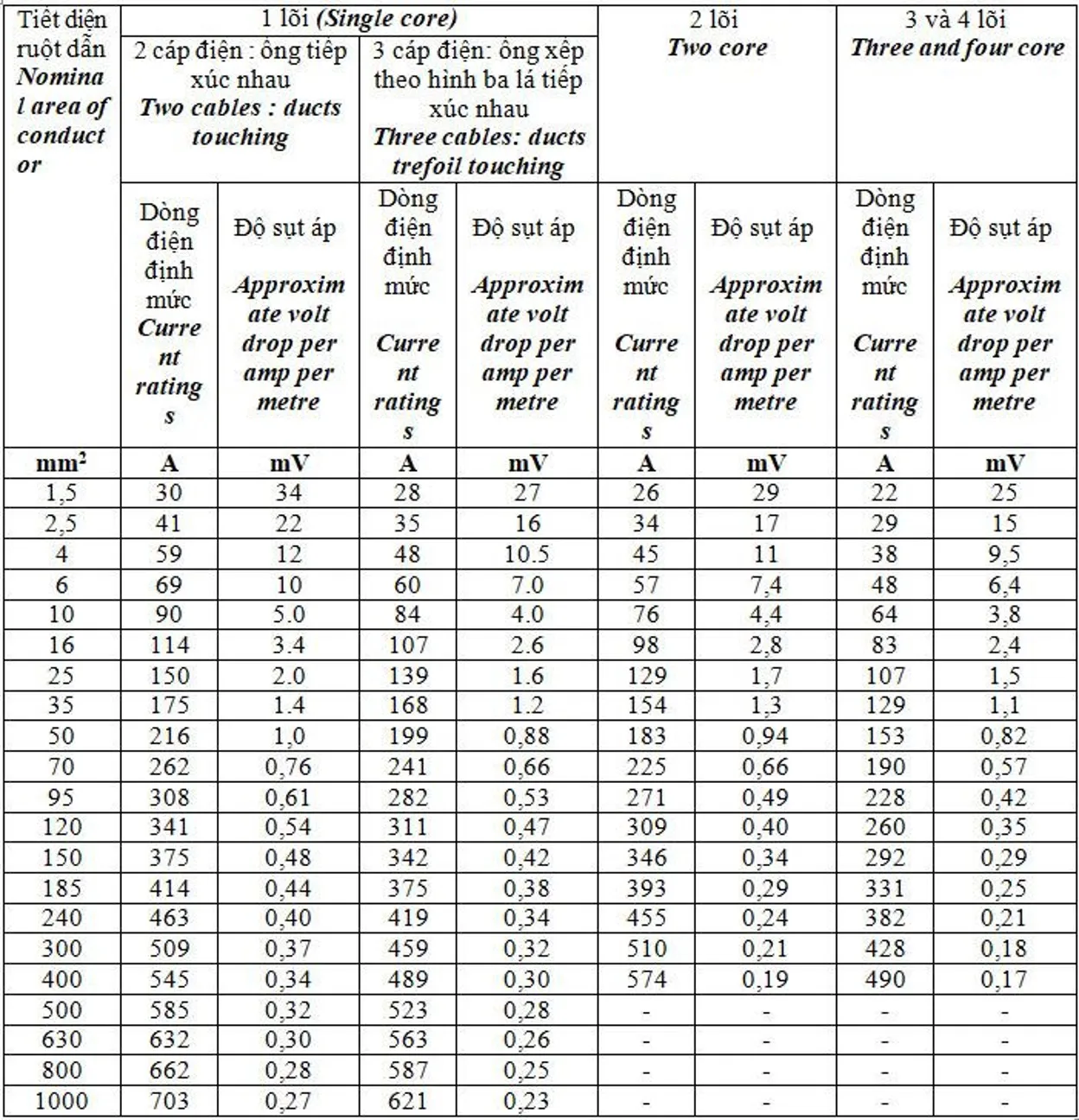

Bảng tra tiết diện dây dẫn Cadivi đi trong ống đơn tuyến chôn đấtThông số dòng điện định mức đối với phương thức lắp đặt dầy dẫn trong ống bảo vệ.
Bảng tra cáp điện cadivi dòng cách điện XLPE cao cấp
Cách điện XLPE (Polyethylene liên kết chéo) là bước tiến công nghệ giúp cáp có độ bền cơ học cao và khả năng chịu nhiệt vượt trội. Đây là lựa chọn hàng đầu cho các trục cáp động lực chính trong tòa nhà và nhà máy công nghiệp.
Hiệu suất tải điện trong môi trường không khí
Nhờ khả năng chịu được nhiệt độ làm việc tối đa lên tới 90°C, dòng cáp XLPE (CXV) cho phép truyền tải công suất lớn hơn khoảng 20-30% so với cáp PVC cùng kích thước tiết diện.

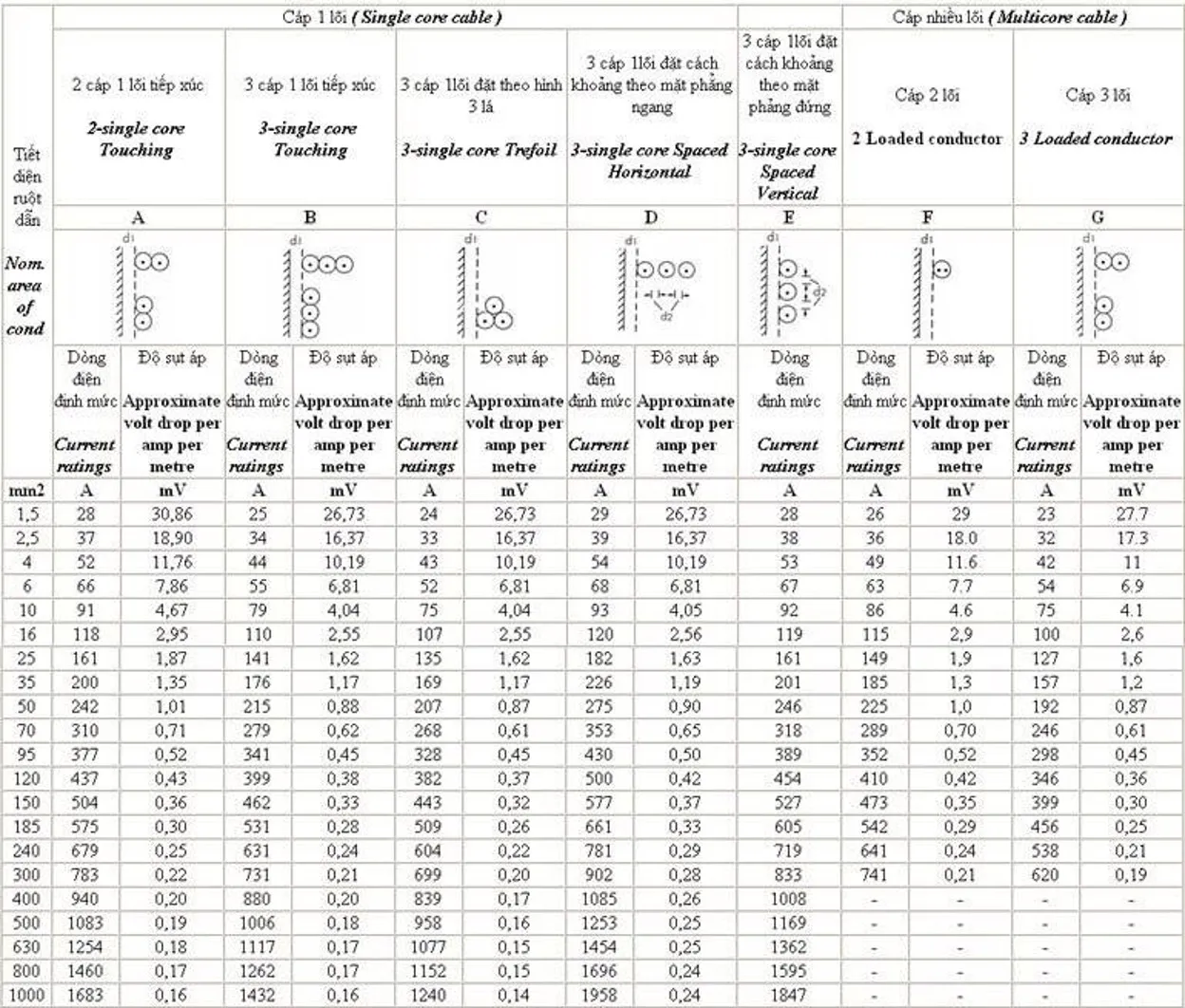

Bảng tra cáp điện Cadivi XLPE lắp đặt trên khôngCáp XLPE cho phép dòng tải cao hơn so với dòng PVC cùng tiết diện.
Khả năng vận hành dưới lòng đất của cáp XLPE
Tại các công trình đô thị hiện đại năm 2026, việc ngầm hóa lưới điện là xu hướng tất yếu. Cáp XLPE với lớp vỏ bảo vệ chống thấm và chống mối mọt thể hiện ưu điểm tuyệt đối khi vận hành trong môi trường ẩm thấp lâu dài.

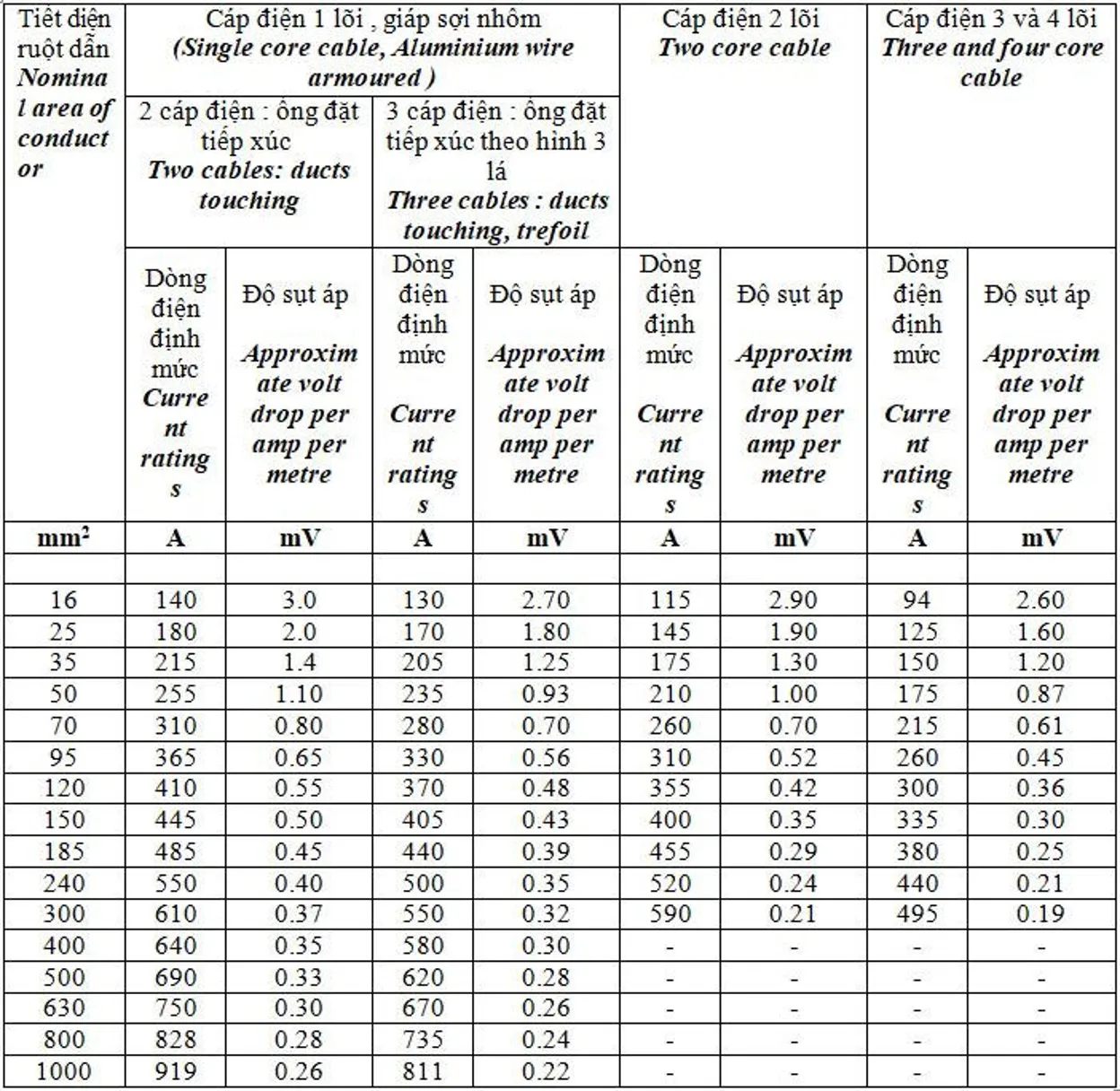

Bảng tra cáp điện Cadivi XLPE chôn ngầmHiệu suất tải điện của dòng cáp XLPE trong môi trường lắp đặt ngầm dưới đất.
Hướng dẫn quy trình xác định tiết diện dây dẫn chuẩn thực tế
Để không bị bối rối trước ma trận số liệu của bảng tra cáp điện cadivi, bạn nên tuân thủ quy trình 3 bước sau đây đã được các chuyên gia M&E áp dụng thực tiễn:
- Xác định tổng công suất (P): Cộng tổng công suất tất cả các thiết bị sẽ sử dụng trên tuyến dây đó. Lưu ý đến hệ số đồng thời (không phải lúc nào tất cả thiết bị cũng bật cùng lúc).
- Tính dòng điện thực tế (I): Sử dụng công thức $I = frac{P}{U cdot cos phi}$ (cho điện 1 pha) hoặc $I = frac{P}{sqrt{3} cdot U cdot cos phi}$ (cho điện 3 pha). Trong đó, $cos phi$ thường lấy khoảng 0.8 cho các thiết bị có động cơ.
- Tra bảng và chọn dự phòng: Tìm giá trị dòng điện trong bảng tra tiết diện dây theo dòng điện lớn hơn dòng điện thực tế vừa tính. Luôn luôn chọn tiết diện lớn hơn một cấp để dự phòng cho việc nâng cấp thiết bị trong tương lai và bù trừ cho các yếu tố suy giảm do nhiệt độ môi trường.
⚠️ Lưu ý: Việc lựa chọn dây dẫn ảnh hưởng trực tiếp đến an toàn hệ thống điện dân dụng. Nếu bạn không có chuyên môn kỹ thuật, hãy tham khảo ý kiến của kỹ sư điện trước khi quyết định thay thế hoặc lắp đặt mới.
Nhận diện cáp Cadivi chính hãng để đảm bảo độ chính xác của bảng tra
Mọi số liệu trong bảng tra cáp điện cadivi chỉ có giá trị khi bạn sử dụng đúng sản phẩm chính hãng. Cáp giả thường sử dụng đồng tạp chất (điện trở cao) và nhựa tái chế (dễ nứt vỡ, cách điện kém).
Khi kiểm tra, hãy quan sát mặt cắt lõi đồng: đồng nguyên chất có màu đỏ bóng, mềm dẻo. Lớp vỏ nhựa phải láng mịn, chữ in trên dây rõ nét, không bị nhòe và chứa đầy đủ thông số: tên thương hiệu, mã dây, tiết diện, tiêu chuẩn áp dụng và năm sản xuất. Việc sử dụng hàng kém chất lượng không những làm sai lệch các tính toán kỹ thuật mà còn tiềm ẩn nguy cơ cháy nổ cực cao do dây không đạt mức chịu tải như công bố.
Hy vọng kiến thức về bảng tra cáp điện cadivi và các phân tích chuyên sâu trên đây đã cung cấp cho bạn cái nhìn toàn diện để thiết kế một hệ thống điện an toàn, bền bỉ. Việc ứng dụng đúng thông số kỹ thuật chính là cách tốt nhất để bảo vệ giá trị công trình và sự an tâm cho người sử dụng trong suốt vòng đời dự án.
