Khi thi công các công trình xây dựng, đặc biệt là những dự án đòi hỏi sự chính xác cao về kết cấu, việc nắm vững thông tin về bảng tra diện tích cốt thép là yếu tố then chốt quyết định đến độ bền vững, an toàn và hiệu quả kinh tế. Sự lựa chọn đúng đắn về chủng loại, kích thước và mật độ cốt thép không chỉ ảnh hưởng trực tiếp đến khả năng chịu lực của công trình mà còn đảm bảo tính thẩm mỹ và tuổi thọ lâu dài. Bài viết này sẽ cung cấp một cái nhìn toàn diện về bảng tra diện tích cốt thép, cách sử dụng và những lưu ý quan trọng, giúp các kỹ sư, kiến trúc sư và nhà thầu xây dựng có được nguồn tham khảo đáng tin cậy.
Bảng tra diện tích cốt thép đóng vai trò là kim chỉ nam, là công cụ thiết yếu giúp các chuyên gia xây dựng đưa ra những quyết định kỹ thuật chính xác nhất. Nó không chỉ đơn thuần là một bảng số liệu mà còn là kết quả của quá trình nghiên cứu, tính toán khoa học dựa trên đặc tính vật lý của thép và yêu cầu chịu lực của từng cấu kiện. Việc hiểu rõ cách đọc và áp dụng bảng tra này sẽ tối ưu hóa quá trình thiết kế, hạn chế sai sót thi công và nâng cao chất lượng tổng thể của công trình.
Đằng sau mỗi con số trong bảng tra là những nguyên lý kỹ thuật sâu sắc về cơ học vật liệu, kết cấu và các tiêu chuẩn xây dựng hiện hành. Khi sử dụng bảng tra diện tích cốt thép, người dùng không chỉ xem xét diện tích mặt cắt ngang mà còn cần đối chiếu với các yếu tố khác như cường độ chịu lực, loại thép, môi trường làm việc và các quy định pháp lý liên quan.
Hiểu Rõ Về Cốt Thép: Nền Tảng Của Mọi Công Trình
Để khai thác tối đa giá trị của bảng tra diện tích cốt thép, trước hết, chúng ta cần củng cố kiến thức nền tảng về bản chất, vai trò và các loại cốt thép phổ biến trong xây dựng hiện đại.
Cốt Thép Là Gì Và Tầm Quan Trọng Trong Xây Dựng
Cốt thép, hay còn gọi là thép xây dựng, là vật liệu cấu thành không thể thiếu trong các công trình bê tông cốt thép. Cấu trúc bê tông có khả năng chịu nén rất tốt nhưng lại chịu kéo kém. Ngược lại, thép có khả năng chịu kéo rất cao. Khi kết hợp hai vật liệu này, bê tông sẽ đảm nhận việc chịu lực nén, còn cốt thép sẽ gánh vác phần lớn lực kéo. Sự kết hợp này tạo ra một vật liệu composite có tính năng vượt trội, có khả năng chịu được các loại tải trọng phức tạp, từ đó hình thành nên các cấu kiện kiến trúc kiên cố và bền vững như dầm, cột, sàn, móng.
Trong hầu hết các công trình, từ nhà ở dân dụng, cao ốc văn phòng, cầu đường, hầm, đến các công trình công nghiệp phức tạp, cốt thép đóng vai trò là bộ xương, là hệ thống nâng đỡ chính. Việc sử dụng cốt thép đúng chủng loại, đúng quy cách và với số lượng, mật độ phù hợp theo tính toán là yếu tố quyết định đến sự an toàn, tuổi thọ và khả năng chịu tải của toàn bộ công trình. Một sai sót nhỏ trong việc lựa chọn hoặc bố trí cốt thép có thể dẫn đến những hậu quả nghiêm trọng, gây lãng phí nguồn lực, thậm chí đe dọa tính mạng con người.
Phân Loại Cốt Thép Phổ Biến
Để đáp ứng đa dạng nhu cầu và điều kiện thi công, cốt thép được phân loại theo nhiều tiêu chí khác nhau. Hiểu rõ các loại này giúp chúng ta lựa chọn đúng loại thép cho từng ứng dụng cụ thể khi tham chiếu bảng tra diện tích cốt thép.
-
Theo Công Nghệ Chế Tạo:
- Cốt thép cán nóng (Thép thanh): Đây là loại thép được sản xuất bằng phương pháp cán nóng, phổ biến nhất trong xây dựng. Chúng có dạng thanh dài với nhiều quy cách đường kính khác nhau.
- Sợi kéo nguội (Thép sợi): Loại thép này được sản xuất bằng cách kéo sợi thép nóng ở nhiệt độ thường, tạo ra cường độ chịu lực cao hơn. Thường được sử dụng làm cốt thép cho bê tông cốt thép ứng lực trước hoặc trong các cấu kiện đặc biệt.
-
Theo Hình Dạng Mặt Ngoài:
- Cốt tròn trơn: Bề mặt thanh thép nhẵn bóng, không có gân hoặc gờ. Loại này có khả năng chống ăn mòn tốt hơn nhưng khả năng bám dính với bê tông kém hơn so với thép có gờ.
- Thép có gờ (Thép gai, thép vằn): Bề mặt có các gân, vồ hoặc xoắn giúp tăng cường độ bám dính giữa thép và bê tông, từ đó nâng cao khả năng chịu lực tổng thể của cấu kiện. Đây là loại thép được sử dụng rộng rãi nhất trong xây dựng dân dụng và công nghiệp.
-
Theo Điều Kiện Sử Dụng (Chế độ làm việc):
- Cốt thép không căng trước (Cốt thông thường): Loại thép được bố trí trong cấu kiện bê tông và chịu lực cùng với bê tông trong quá trình sử dụng bình thường.
- Cốt thép căng trước: Loại thép được kéo căng với một lực nhất định trước khi hoặc trong khi đổ bê tông. Khi bê tông ninh kết và nguội đi, nó sẽ co lại và ép vào cốt thép, tạo ra một lực nén ban đầu trong cấu kiện, giúp tăng khả năng chịu tải và giảm biến dạng. Loại này thường dùng trong bê tông cốt thép ứng lực trước.
Khái Niệm Về Diện Tích Cốt Thép
Diện tích cốt thép không chỉ là một thông số kỹ thuật đơn thuần, mà nó mang ý nghĩa cốt lõi trong việc xác định khả năng chịu lực và thiết kế kết cấu của các cấu kiện bê tông.
Diện Tích Cốt Thép Là Gì?
Diện tích cốt thép, thường được ký hiệu là As (diện tích cốt thép chịu kéo) hoặc Asc (diện tích cốt thép chịu nén), là tổng diện tích mặt cắt ngang của tất cả các thanh cốt thép được bố trí trong một cấu kiện tại một tiết diện nhất định. Đơn vị đo thường là centimet vuông (cm²) hoặc milimet vuông (mm²).
Đối với một dầm hoặc cột, diện tích cốt thép dọc là tổng diện tích các thanh thép bố trí theo phương dọc. Đối với sàn, diện tích cốt thép được tính trên một đơn vị chiều rộng (ví dụ: cm²/m hoặc mm²/m).
Tầm Quan Trọng Của Diện Tích Cốt Thép Trong Tính Toán Kết Cấu
Việc xác định chính xác diện tích cốt thép là bước cực kỳ quan trọng trong quá trình thiết kế kết cấu. Các kỹ sư dựa vào diện tích này để:
- Tính toán khả năng chịu lực: Diện tích cốt thép là yếu tố chính quyết định khả năng chịu kéo của cấu kiện. Với diện tích As và cường độ chịu kéo của vật liệu thép (fy), kỹ sư có thể tính toán mô men kháng uốn (Mu) mà cấu kiện có thể chịu được.
- Đề ra kế hoạch bố trí thép: Dựa trên yêu cầu về khả năng chịu lực và các điều kiện kết cấu, kỹ sư sẽ xác định diện tích cốt thép cần thiết. Từ đó, họ sẽ chọn loại đường kính và số lượng thanh thép phù hợp để đạt được diện tích đó.
- Đảm bảo an toàn và hiệu quả: Việc bố trí đúng diện tích cốt thép giúp công trình chịu được các tải trọng thiết kế, tránh hiện tượng nứt, vỡ hoặc sập đổ. Đồng thời, nó cũng giúp tối ưu hóa vật liệu, tránh sử dụng quá nhiều thép không cần thiết, tiết kiệm chi phí mà vẫn đảm bảo yêu cầu kỹ thuật.
- Tuân thủ tiêu chuẩn thiết kế: Các tiêu chuẩn xây dựng hiện hành (ví dụ: TCVN) quy định rõ ràng về diện tích cốt thép tối thiểu và tối đa cho từng loại cấu kiện, nhằm đảm bảo an toàn và tính năng sử dụng.
Hướng Dẫn Sử Dụng Bảng Tra Diện Tích Cốt Thép
Bảng tra diện tích cốt thép là một công cụ hỗ trợ đắc lực, giúp các kỹ sư nhanh chóng xác định diện tích mặt cắt ngang của các loại thép dựa trên đường kính của chúng. Tuy nhiên, để sử dụng hiệu quả, cần hiểu rõ cấu trúc và cách đọc bảng.
Cấu Trúc Cơ Bản Của Bảng Tra Diện Tích Cốt Thép
Một bảng tra diện tích cốt thép tiêu chuẩn thường bao gồm các cột thông tin chính sau:
- Đường kính cốt thép (mm): Đây là thông số kích thước cơ bản của thanh thép, được đo bằng đường kính hình tròn của nó.
- Diện tích mặt cắt ngang (cm² hoặc mm²): Đây là thông tin quan trọng nhất, cho biết diện tích của một thanh thép có đường kính tương ứng.
- (Tùy chọn) Trọng lượng theo mét dài (kg/m): Thông tin này giúp tính toán khối lượng thép cần thiết cho công trình, từ đó ước tính chi phí vật liệu.
- (Tùy chọn) Số lượng thanh cho 1 tấn: Hữu ích cho việc lập kế hoạch mua sắm.

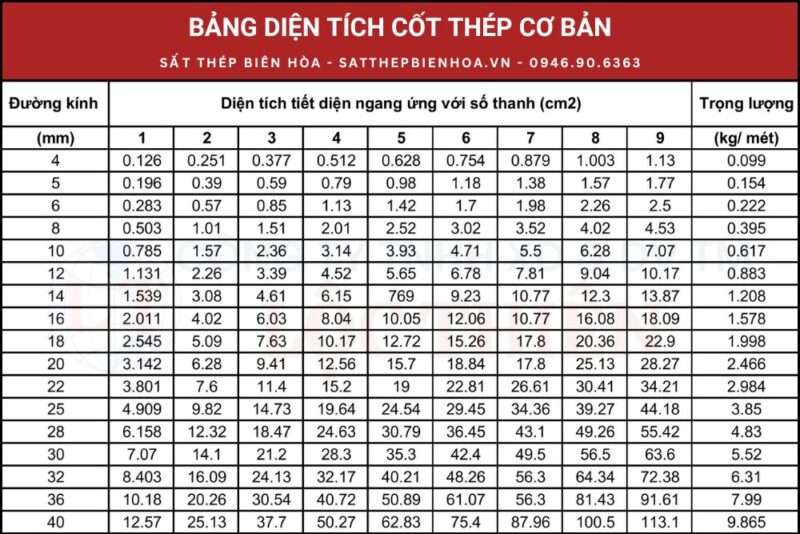

Ví dụ về cấu trúc bảng tra diện tích cốt thép cơ bản:
| Đường kính (mm) | Diện tích (cm²) | Trọng lượng/1m (kg) |
|---|---|---|
| 6 | 0.28 | 0.22 |
| 8 | 0.50 | 0.39 |
| 10 | 0.79 | 0.62 |
| 12 | 1.13 | 0.89 |
| 14 | 1.54 | 1.21 |
| 16 | 2.01 | 1.58 |
| 18 | 2.54 | 2.00 |
| 20 | 3.14 | 2.47 |
| 22 | 3.80 | 2.98 |
| 25 | 4.91 | 3.85 |
| 28 | 6.16 | 4.83 |
| 32 | 8.04 | 6.31 |
Lưu ý: Số liệu trong bảng có thể thay đổi đôi chút tùy theo tiêu chuẩn của từng nhà sản xuất hoặc quốc gia. Bảng trên là ví dụ minh họa cho cốt thép tròn trơn.
Cách Đọc Và Sử Dụng Bảng Tra
- Xác định đường kính cần thiết: Dựa vào bản vẽ thiết kế hoặc yêu cầu kỹ thuật, bạn xác định đường kính của thanh cốt thép mà bạn cần sử dụng.
- Tìm đường kính trong bảng: Soi đường kính bạn cần tìm trên cột “Đường kính (mm)” của bảng tra.
- Tra cứu diện tích tương ứng: Tại hàng có đường kính tương ứng, bạn sẽ tìm thấy giá trị diện tích mặt cắt ngang của thanh thép đó tại cột “Diện tích (cm²)” hoặc “Diện tích (mm²) “.
- Tính toán tổng diện tích: Nếu bạn cần bố trí nhiều thanh thép cùng loại, hãy nhân diện tích của một thanh với số lượng thanh đó. Ví dụ: nếu cần bố trí 4 thanh thép D16, diện tích tổng cộng sẽ là 4 x 2.01 cm² = 8.04 cm².
- Kiểm tra trọng lượng (nếu có): Sử dụng thông tin trọng lượng/mét để tính toán khối lượng thép tổng cộng cho công trình, giúp lên kế hoạch mua sắm và vận chuyển.
Lưu Ý Khi Chọn Đường Kính Cốt Thép Cho Dầm Sàn
Khi thiết kế dầm và sàn, việc lựa chọn đường kính cốt thép có ảnh hưởng lớn đến khả năng chịu lực và cấu tạo. Dưới đây là một số khuyến nghị dựa trên kinh nghiệm thực tế và tiêu chuẩn phổ biến:
- Đường kính chịu lực chính cho dầm sàn: Thường nằm trong khoảng từ 12mm đến 25mm. Đường kính phổ biến cho các công trình dân dụng là D12, D14, D16.
- Đường kính trong dầm: Có thể lên tới 32mm hoặc lớn hơn cho các cấu kiện chịu tải trọng nặng hoặc nhịp lớn, tùy thuộc vào tính toán kết cấu chi tiết.
- Giới hạn đường kính: Không nên chọn đường kính cốt thép lớn hơn 1/10 bề rộng dầm. Điều này giúp đảm bảo bê tông bao phủ tốt, tránh các vấn đề về thi công và bảo vệ cốt thép khỏi ăn mòn.
- Đa dạng đường kính: Mỗi dầm không nên sử dụng quá 3 loại đường kính khác nhau cho cốt thép chịu lực chính. Việc này giúp đơn giản hóa công tác thi công, quản lý vật liệu và tránh nhầm lẫn.
- Chênh lệch đường kính: Khi sử dụng nhiều đường kính trong cùng một cấu kiện, sự chênh lệch giữa các đường kính nên tối thiểu là 2mm (ví dụ: D14 và D16, hoặc D18 và D20). Điều này giúp phân bố ứng suất đồng đều và tránh tạo ra các điểm tập trung ứng suất nguy hiểm.
- Cốt thép sàn: Thường sử dụng các đường kính nhỏ hơn (D6, D8, D10, D12) tùy thuộc vào tải trọng sàn, kích thước ô lưới và yêu cầu về lưới thép.
Các Loại Bảng Tra Diện Tích Cốt Thép Khác Nhau
Ngoài bảng tra cơ bản cho thép thanh, còn có các dạng bảng tra khác phục vụ cho các loại cốt thép đặc thù hoặc mục đích tính toán khác.
Bảng Tra Diện Tích Cốt Thép Sàn
Sàn là một trong những bộ phận chịu tải trọng lớn và quan trọng của công trình. Cốt thép sàn thường được bố trí theo hai phương vuông góc hoặc dưới dạng lưới thép hàn.
- Cốt thép sàn theo phương: Tương tự như dầm, cốt thép sàn chịu lực chính sẽ được tra cứu diện tích dựa trên đường kính và số lượng thanh trên một đơn vị chiều dài (thường là mét). Ví dụ: diện tích thép D8 trên 1 mét chiều rộng sàn có thể là bao nhiêu.
- Lưới thép hàn: Lưới thép hàn là một hệ thống các sợi thép (tròn hoặc có gờ) được hàn vuông góc với nhau theo một khoảng cách quy định, tạo thành các ô lưới có kích thước cố định. Bảng tra cho lưới thép sẽ thể hiện diện tích mặt cắt ngang của các sợi thép cấu tạo nên lưới và diện tích tương đương trên một mét vuông hoặc một mét dài.
Bảng Tra Trọng Lượng Cốt Thép Tròn
Thông tin về trọng lượng cốt thép rất quan trọng cho việc lập dự toán và quản lý vật tư. Bảng tra trọng lượng cốt thép thường cung cấp thông tin về khối lượng riêng của thép (khoảng 7850 kg/m³) và từ đó tính ra trọng lượng trên mỗi mét dài hoặc mỗi thanh có chiều dài tiêu chuẩn (ví dụ 11.7m hoặc 12m).
Công thức tính trọng lượng thép:
Trọng lượng (kg) = Diện tích mặt cắt ngang (m²) × Chiều dài (m) × Khối lượng riêng (kg/m³)
Hoặc với đường kính (mm) và chiều dài (m):
Trọng lượng (kg) = (π × (Đường kính/2)²) × Chiều dài × 7850 / 1000²
Lưu ý: Khi thép có gờ, trọng lượng thực tế có thể hơi khác so với thép tròn trơn do thể tích vật liệu.
Bảng Tra Diện Tích Cốt Thép Dạng Lưới
Cốt thép lưới là sản phẩm được sản xuất từ việc hàn các thanh thép hoặc sợi thép lại với nhau theo dạng ô vuông hoặc chữ nhật. Chúng được sử dụng phổ biến cho sàn, vách, móng, hoặc làm hàng rào bảo vệ.
- Quy cách lưới thép: Bảng tra sẽ mô tả các thông số như đường kính sợi thép theo hai phương (thường là cùng hoặc khác nhau), kích thước ô lưới (ví dụ: 100x100mm, 150x150mm), và quy cách đóng gói.
- Tính toán diện tích: Dựa trên đường kính sợi thép và khoảng cách ô lưới, kỹ sư có thể tính toán diện tích cốt thép tương đương trên một đơn vị diện tích (ví dụ: cm²/m²) hoặc tra cứu trực tiếp từ bảng tra chuyên dụng của nhà sản xuất.
- Hạn chế về đường kính:
- Đối với lưới thép chế tạo từ sợi thép trơn: đường kính nhỏ nhất khoảng 5mm, lớn nhất khoảng 12mm.
- Đối với lưới thép chế tạo từ sợi thép có gờ: đường kính nhỏ nhất khoảng 6mm, lớn nhất khoảng 12mm.
- Sự khác biệt về đường kính giữa các sợi thép trong cùng một ô lưới thường được khống chế trong giới hạn 3mm để đảm bảo tính đồng nhất về khả năng chịu lực.
Nguyên Tắc Bố Trí Cốt Thép Cần Lưu Ý
Việc sử dụng bảng tra diện tích cốt thép chỉ là một phần của quá trình thiết kế và thi công. Nguyên tắc bố trí cốt thép đúng kỹ thuật đóng vai trò quyết định đến hiệu quả thực tế.
Chuẩn Bị Bề Mặt Trước Khi Thi Công
- Vệ sinh sạch sẽ: Bề mặt bê tông hoặc nền đất trước khi đặt cốt thép phải được làm sạch hoàn toàn, loại bỏ bùn đất, dầu mỡ, vẩy gỉ sét hoặc các tạp chất khác. Điều này đảm bảo sự bám dính tối ưu giữa thép và bê tông.
- Tránh hao mòn thanh thép: Trong quá trình làm sạch, gia công (uốn, cắt) cốt thép, cần hạn chế tối đa việc làm hao mòn tiết diện hoặc làm yếu thanh thép.
Gia Công Cốt Thép Đảm Bảo Kỹ Thuật
- Uốn thẳng: Các thanh thép bị cong vênh hoặc không đúng hình dạng trong quá trình vận chuyển, lưu kho cần được uốn thẳng lại một cách cẩn thận, đảm bảo không làm ảnh hưởng đến cấu trúc vật liệu.
- Đúng kích thước và hình dạng: Cốt thép sau khi gia công (cắt, uốn) phải tuân thủ đúng kích thước, hình dạng và độ dày theo bản vẽ thiết kế.
- Kiểm tra số lượng: Trước khi tiến hành thi công, cần kiểm tra kỹ lưỡng số lượng và chủng loại cốt thép đã được tập kết để đảm bảo đủ cho yêu cầu của công trình, tránh thiếu hụt gây ảnh hưởng tiến độ.
Nguyên Tắc Đặt Cốt Thép Theo Phương Dọc Dầm
Cốt thép dọc trong dầm có vai trò chịu mô men uốn chính. Việc bố trí đúng cách là vô cùng quan trọng:
- Năng lực chịu momen: Sau khi cắt hoặc uốn, phần cốt thép còn lại phải đảm bảo đủ năng lực chịu mô men uốn tại các tiết diện thẳng góc và cả các tiết diện nghiêng (nếu có).
- Neo cốt thép: Các thanh cốt thép chịu lực chính cần được neo chắc chắn ở đầu thanh (neo cấu tạo hoặc neo theo tính toán) để truyền lực hiệu quả vào bê tông.
- Vị trí bố trí: Theo trục dầm, cốt thép chịu lực thường được bố trí ở vùng chịu kéo (thường là mặt đáy đối với dầm đơn giản) và vùng phía trên (ở bụng hoặc gần đỉnh dầm) tùy thuộc vào phương án kết hợp.
- Cốt thép độc lập: Các thanh thép thẳng có thể uốn cong ở đầu mút để tạo thành cốt thép xiên hoặc neo. Tuy nhiên, phần thép được uốn cong này chủ yếu để neo giữ, không tham gia chịu mô men uốn trực tiếp trừ khi được tính toán cụ thể.
- Cốt thép xiên: Các thanh thép xiên được bố trí chủ yếu để chịu lực cắt phát sinh trong dầm, giúp hạn chế nứt xiên.
Kết Luận
Việc sử dụng bảng tra diện tích cốt thép là một bước không thể thiếu trong quy trình thiết kế và thi công kết cấu bê tông cốt thép. Nó cung cấp thông tin chính xác về các thông số kỹ thuật của vật liệu, giúp các kỹ sư tính toán và lựa chọn loại thép phù hợp, đảm bảo công trình đạt được khả năng chịu lực mong muốn. Từ việc hiểu rõ về cốt thép, ý nghĩa của diện tích mặt cắt ngang, đến cách đọc và áp dụng các loại bảng tra khác nhau, mỗi chuyên gia xây dựng đều có thể tối ưu hóa công việc của mình.
Tuân thủ các nguyên tắc bố trí cốt thép, từ việc chuẩn bị bề mặt, gia công chính xác đến việc đặt thép đúng vị trí và kỹ thuật, sẽ đảm bảo rằng các tính toán lý thuyết từ bảng tra diện tích cốt thép được hiện thực hóa một cách hiệu quả nhất trên công trường. Sự kết hợp giữa kiến thức chuyên môn, công cụ hỗ trợ và kỹ năng thực hành sẽ tạo nên những công trình xây dựng vững chắc, bền bỉ và an toàn.
