Bản vẽ kết cấu thép là nền tảng cốt lõi cho mọi công trình kiến trúc hiện đại, từ nhà xưởng công nghiệp, tòa nhà cao tầng phức tạp đến các dự án sân bay quy mô lớn. Đây không chỉ là một bản phác thảo đơn thuần, mà là một bộ tài liệu kỹ thuật chi tiết, quy định chính xác thông số hình học, kích thước, chủng loại vật liệu và toàn bộ chi tiết liên kết của từng cấu kiện thép. Bản vẽ kết cấu thép đóng vai trò là kim chỉ nam cho quá trình gia công, cơ sở pháp lý để nghiệm thu, và là nền tảng để bóc tách khối lượng chính xác. Bài viết này sẽ phân tích chi tiết bản vẽ kết cấu thép là gì, các hệ thống tiêu chuẩn bắt buộc (TCVN, AISC), hướng dẫn cách đọc bản vẽ chi tiết.
Tiêu chuẩn thiết kế kết cấu thép mới nhất 2025.
Các tiêu chuẩn thi công kết cấu thép là yếu tố sống còn.
Vai trò của bản vẽ thi công kết cấu thép trong dự án.
Hiểu rõ cách đọc bản vẽ kết cấu thép giúp đảm bảo tiến độ và chất lượng.
Bản Vẽ Kết Cấu Thép Là Gì?
Bản vẽ kết cấu thép là một loại bản vẽ kỹ thuật chuyên dụng, thể hiện phương án sử dụng vật liệu thép cho các cấu kiện chính của công trình. Các cấu kiện này bao gồm dầm, cột, giàn, bản, cùng với các chi tiết liên kết. Chúng áp dụng cho đa dạng các dự án xây dựng dân dụng, công nghiệp, cầu đường, hoặc các công trình đặc thù khác.
Mục đích chính của bản vẽ là cung cấp cho kỹ sư thông tin đầy đủ về kích thước, hình dạng, vị trí, quy cách vật liệu thép được sử dụng. Đồng thời, nó còn mô tả rõ ràng phương pháp liên kết giữa các cấu kiện, dù là hàn, bu lông hay đinh tán. Bản vẽ không chỉ nêu giải pháp chịu lực tổng thể của công trình mà còn đi sâu vào chi tiết của từng bộ phận cấu thành, từ khung nhà công nghiệp, nhà có nhịp lớn, cầu đường bộ, kết cấu thép cho bể chứa, các thiết bị công nghiệp, cho đến những công trình đòi hỏi độ kín khít cao như chống thấm nước hay khí.
Đặc Điểm Của Kết Cấu Thép
Kết cấu thép sở hữu nhiều đặc tính ưu việt, là lý do nó được ưa chuộng trong xây dựng. Khả năng chịu lực lớn kết hợp với trọng lượng tương đối nhẹ giúp tối ưu hóa tải trọng cho nền móng. Độ đàn hồi và dẻo cao cho phép kết cấu thép chịu được các biến dạng nhất định mà không bị phá hủy đột ngột. Việc kiểm nghiệm vật liệu thép cũng trở nên thuận tiện hơn. Chính vì những đặc điểm này, bản vẽ kết cấu thép luôn đòi hỏi độ chính xác tuyệt đối trong từng ký hiệu, tỷ lệ và thông số kỹ thuật. Sự chính xác này là yếu tố then chốt để đảm bảo an toàn, chất lượng công trình và tuân thủ nghiêm ngặt các quy định pháp luật xây dựng tại Việt Nam, đặc biệt là theo tiêu chuẩn TCVN 5575:2024 về Thiết Kế Kết Cấu Thép.
Phân Loại Các Loại Bản Vẽ Kết Cấu Thép Phổ Biến
Việc phân loại bản vẽ kết cấu thép giúp người đọc hiểu rõ hơn về từng giai đoạn và mục đích sử dụng của chúng trong vòng đời dự án.
Bản Vẽ Thiết Kế Cơ Sở (Design Drawings/General Arrangement Drawings)
Đây là bộ bản vẽ nền tảng, thể hiện phương án thiết kế tổng thể của công trình. Chúng bao gồm mặt bằng tổng thể, sơ đồ bố trí các cấu kiện chính, mặt cắt và cách bố trí không gian chung. Bộ bản vẽ này đóng vai trò là căn cứ quan trọng cho việc thẩm định và phê duyệt dự án, lập hồ sơ mời thầu, và là cơ sở để phát triển các bản vẽ chi tiết cho các giai đoạn tiếp theo. Nó cũng được sử dụng để kiểm tra quy hoạch tổng thể của dự án.
Bản Vẽ Kỹ Thuật Thi Công (Shop Drawings/Detail Drawings)
Bản vẽ kỹ thuật thi công là bước chi tiết hóa từ bản vẽ thiết kế cơ sở. Chúng phản ánh đầy đủ kích thước, thông số kỹ thuật, chủng loại vật liệu, và các giải pháp kỹ thuật cụ thể cần thiết để thi công trực tiếp ngoài hiện trường. Shop drawing có tính chính xác, trực quan và đầy đủ thông tin, trở thành căn cứ chính cho việc thi công, nghiệm thu, lập dự toán chi phí và hoàn thiện hồ sơ hoàn công.
Bản Vẽ Lắp Dựng (Erection Drawings)
Bộ bản vẽ này tập trung vào việc hướng dẫn chi tiết các bước lắp dựng, trình tự ghép nối các cấu kiện thép, vị trí liên kết chính xác và dung sai cho phép trong quá trình lắp đặt. Bản vẽ lắp dựng hỗ trợ đắc lực cho các tổ đội thi công ngoài công trường, đảm bảo quá trình lắp ráp diễn ra đúng thiết kế, kiểm soát chặt chẽ các dung sai, vị trí liên kết và tuân thủ các yêu cầu kỹ thuật về an toàn trong lắp đặt.
Các Tiêu Chuẩn Bắt Buộc Khi Thiết Kế Bản Vẽ Kết Cấu Thép Năm 2025
Để đảm bảo tính an toàn, bền vững và tuân thủ pháp lý, mọi bản vẽ kết cấu thép đều phải tuân thủ nghiêm ngặt các hệ thống tiêu chuẩn quốc gia và quốc tế. Các quy định này được ban hành bởi các cơ quan nhà nước có thẩm quyền và các tổ chức uy tín trong ngành.
-
TCVN 5575:2024 – Tiêu chuẩn Quốc gia về Thiết Kế Kết Cấu Thép
Đây là tiêu chuẩn quốc gia do Bộ Khoa học và Công nghệ công bố, thay thế cho tiêu chuẩn cũ. TCVN 5575:2024 quy định toàn bộ các yêu cầu về thiết kế cấu kiện chịu lực, kiểm tra ổn định, thiết kế các loại liên kết (hàn, bu lông), cùng các chỉ dẫn thực hành về an toàn kỹ thuật và chất lượng. Tiêu chuẩn này được cập nhật các quy định mới nhất về vật liệu, yếu tố tải trọng, kiểm tra ổn định và phân tích nội lực, góp phần nâng cao độ an toàn và hiệu quả kinh tế cho các thiết kế kết cấu thép. -
TCVN 2737:2023 – Tải trọng và Tác động lên Công trình
Tiêu chuẩn này cung cấp hướng dẫn chi tiết về việc tính toán mọi loại tải trọng tác dụng lên kết cấu thép, bao gồm tải trọng tĩnh, động, tải trọng gió và tải trọng động đất. Đây là tài liệu tham chiếu bắt buộc khi lập hồ sơ thiết kế kết cấu. -
TCVN ISO 9001:2015 – Hệ thống Quản lý Chất lượng cho Thiết kế Kỹ thuật
Tiêu chuẩn này được áp dụng cho toàn bộ quy trình thiết kế, đảm bảo kiểm soát chất lượng chặt chẽ đối với bản vẽ, quy trình truy xuất hồ sơ và phương pháp lưu trữ theo tiêu chuẩn quốc tế. -
Eurocode 3 (EN 1993-1-1:2020) – Tiêu chuẩn Châu Âu cho Kết cấu Thép
Đối với một số dự án có yếu tố đầu tư nước ngoài (FDI) hoặc các công trình có yêu cầu xuất khẩu, việc tham chiếu Eurocode 3 là cần thiết. Tiêu chuẩn này, được cập nhật từ thế hệ Eurocode 2G (2023–2027), cung cấp các quy định chi tiết về kiểm soát ổn định, mỏi và khả năng chịu lửa của kết cấu thép. -
ANSI/AISC 360-16 và AISC 341-16 (USA) – Tiêu chuẩn Kết cấu Thép Hoa Kỳ
Các tiêu chuẩn này thường được sử dụng làm tài liệu tham khảo hoặc áp dụng cho các dự án có sự hợp tác quốc tế. Chúng quy định chi tiết về vật liệu, phương pháp tính toán cấu kiện, các loại liên kết và quy trình kiểm soát động đất cho các công trình nhà thép. -
Quy chuẩn Kỹ thuật Quốc gia về An toàn Cháy nổ QCVN 06:2022/BXD
Quy chuẩn này bắt buộc áp dụng cho việc kiểm tra khả năng chịu lửa và đảm bảo an toàn phòng cháy chữa cháy cho mọi công trình dân dụng và công nghiệp có sử dụng kết cấu thép, đặc biệt quan trọng đối với các nhà xưởng, trung tâm thương mại và tòa nhà cao tầng. -
Quy định pháp lý hiện hành
Bao gồm Nghị định 06/2021/NĐ-CP về quản lý chất lượng thi công xây dựng và Thông tư số 15/2021/TT-BXD về thẩm tra thiết kế kỹ thuật, đây là những văn bản pháp quy quan trọng mà mọi dự án đều phải tuân thủ.
Đại Dũng Group: Đơn Vị Tư Vấn & Thiết Kế Bản Vẽ Kết Cấu Thép Hàng Đầu Việt Nam
Việc lựa chọn một đối tác thiết kế có đủ năng lực công nghệ và kinh nghiệm triển khai các dự án tầm cỡ quốc tế là yếu tố then chốt quyết định sự thành công của dự án. Tại Việt Nam, Đại Dũng Group (DDC Group) nổi lên như một đơn vị tiên phong, áp dụng thành công công nghệ BIM và Tekla Structures vào quy trình thiết kế bản vẽ kết cấu thép.
DDC Group cung cấp một dải dịch vụ giải pháp toàn diện, bao gồm Tư vấn Thiết kế, thiết kế kết cấu, thiết kế liên kết và đặc biệt là thiết kế shop drawing. Công ty sử dụng các phần mềm thiết kế chuyên dụng hàng đầu như Tekla Structures để tạo ra các bản vẽ chi tiết kết cấu thép đạt tiêu chuẩn quốc tế.
Dưới đây là những dự án tiêu biểu mà Đại Dũng Group đã thực hiện, minh chứng cho năng lực vượt trội trong lĩnh vực thiết kế bản vẽ kết cấu thép sử dụng Tekla Structures:
KHU LIÊN HỢP SẢN XUẤT GANG THÉP HÒA PHÁT DUNG QUẤT
- Địa điểm: Quảng Ngãi, Việt Nam.
- TEKLA STRUCTURES DRAWINGS DESIGNED BY DDC TEAM. Đặc biệt, khu nhà kho tại đây sở hữu khẩu độ vượt nhịp lớn nhất Đông Nam Á, lên tới 170m.
BẢO TÀNG POWERHOUSE PARRAMATTA
- Địa điểm: Úc (AUSTRALIA).
- TEKLA STRUCTURES DRAWINGS DESIGNED BY DDC TEAM. Đây là một công trình công cộng xanh, mang tính biểu tượng mới của Úc.

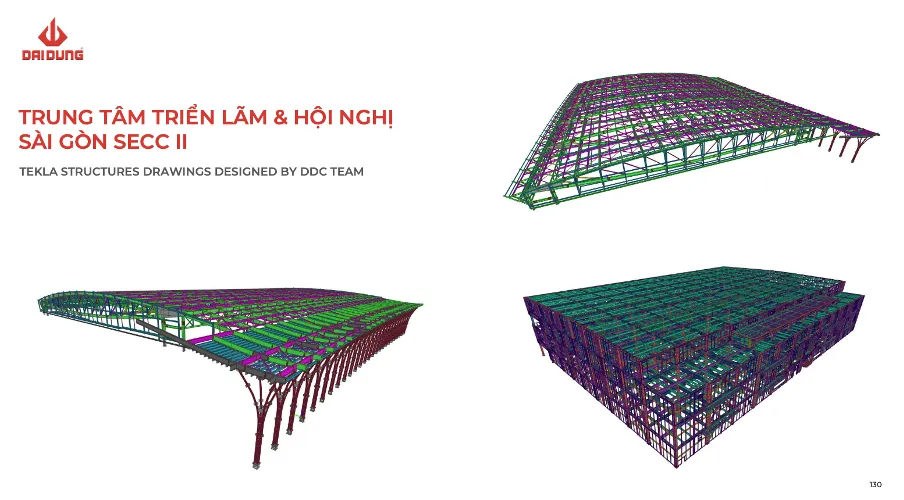

TRUNG TÂM TRIỂN LÃM & HỘI NGHỊ SÀI GÒN SECC II
- Địa điểm: TP. Hồ Chí Minh, Việt Nam.
- TEKLA STRUCTURES DRAWINGS DESIGNED BY DDC TEAM.

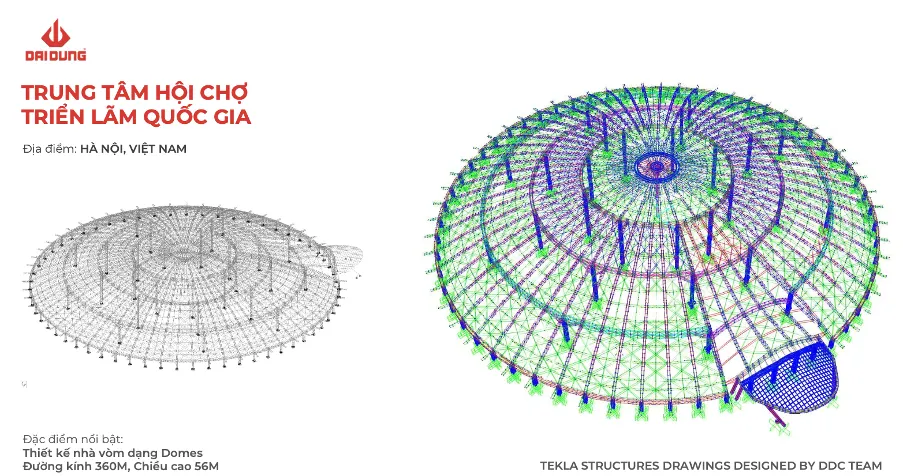

TRUNG TÂM HỘI CHỢ TRIỂN LÃM QUỐC GIA
- Địa điểm: Hà Nội, Việt Nam.
- TEKLA STRUCTURES DRAWINGS DESIGNED BY DDC TEAM. Công trình này là một biểu tượng quốc gia với thiết kế mái vòm dạng Domes có đường kính lên tới 360 mét.
SÂN BAY QUỐC TẾ LONG THÀNH
- Địa điểm: Đồng Nai, Việt Nam.
- TEKLA STRUCTURES DRAWINGS DESIGNED BY DDC TEAM.
SÂN BAY NEW PHNOM PENH
- Địa điểm: CAMBODIA.
- TEKLA STRUCTURES DRAWINGS DESIGNED BY DDC TEAM. Dự án bao gồm nhà ga hành khách với hệ thống mái có tổng diện tích 80.000m², gồm 45 mái vòm, mỗi mái vòm có kích thước 36m x 36m.
Ngoài các dự án kể trên, DDC Group còn cung cấp dịch vụ giải pháp, thiết kế kỹ thuật, sản xuất và thi công lắp dựng cho nhiều dự án phức tạp khác thuộc các lĩnh vực như LNG, dầu khí, khai thác mỏ, nhà máy điện hạt nhân, module skid, đường ống và xây dựng dân dụng.

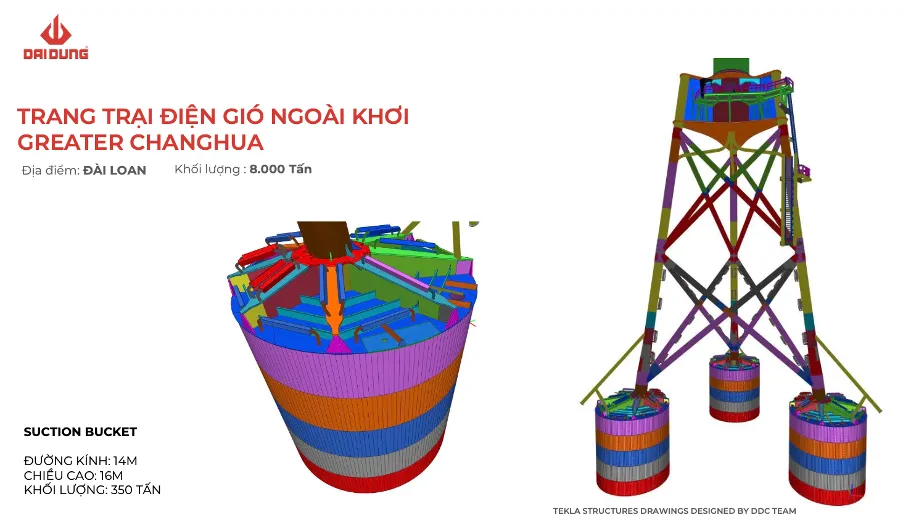

TRANG TRẠI ĐIỆN GIÓ NGOÀI KHƠI GREATER CHANGHUA

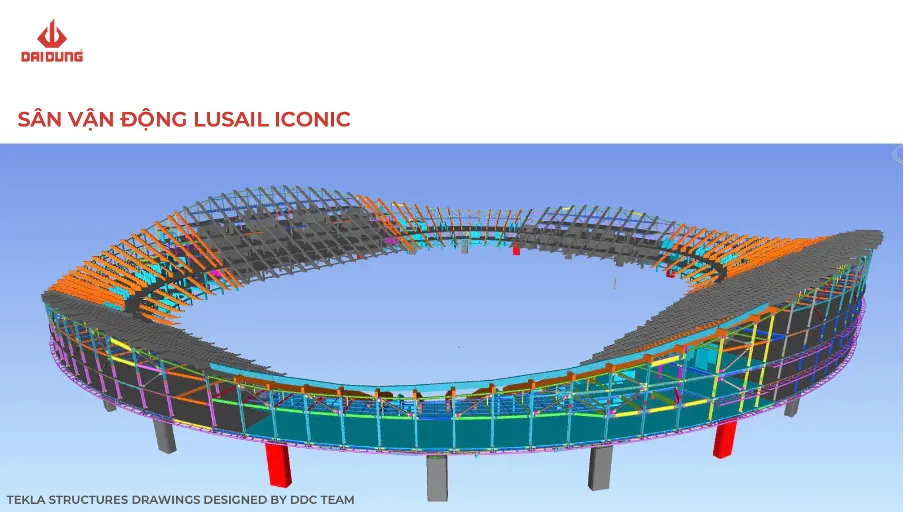

SÂN VẬN ĐỘNG LUSAIL ICONIC

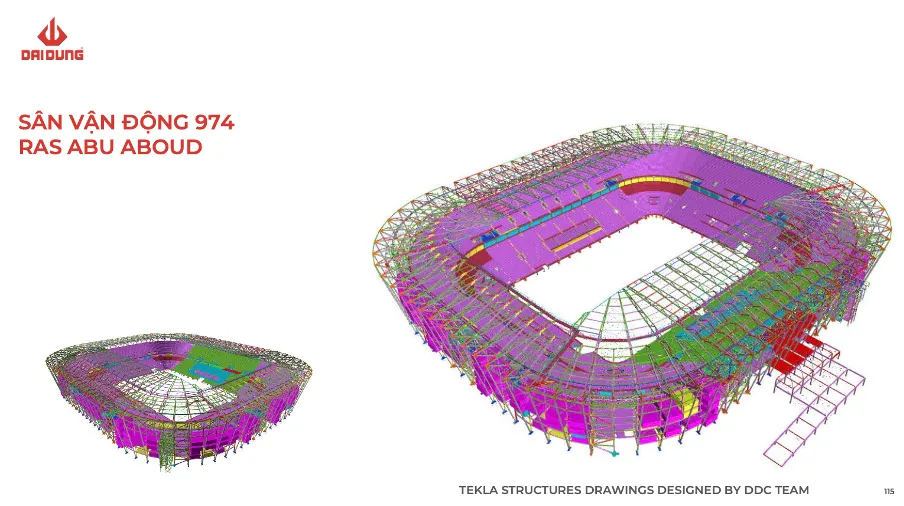

SÂN VẬN ĐỘNG 974 RAS ABU ABOUD
Kết Luận
Tóm lại, một bộ bản vẽ kết cấu thép chất lượng cao, chính xác và tuân thủ đầy đủ các tiêu chuẩn kỹ thuật không chỉ là yêu cầu bắt buộc về mặt kỹ thuật mà còn là yếu tố then chốt quyết định sự an toàn, tiến độ và hiệu quả tài chính của toàn bộ dự án xây dựng. Việc lựa chọn một đơn vị thiết kế bản vẽ chuyên nghiệp, đặc biệt là đơn vị có năng lực triển khai bản vẽ chi tiết (shop drawing) tiên tiến như sử dụng Tekla Structures, là một sự đầu tư chiến lược. Điều này giúp chủ đầu tư kiểm soát rủi ro, tối ưu hóa chi phí và đảm bảo chất lượng công trình đạt mức cao nhất.

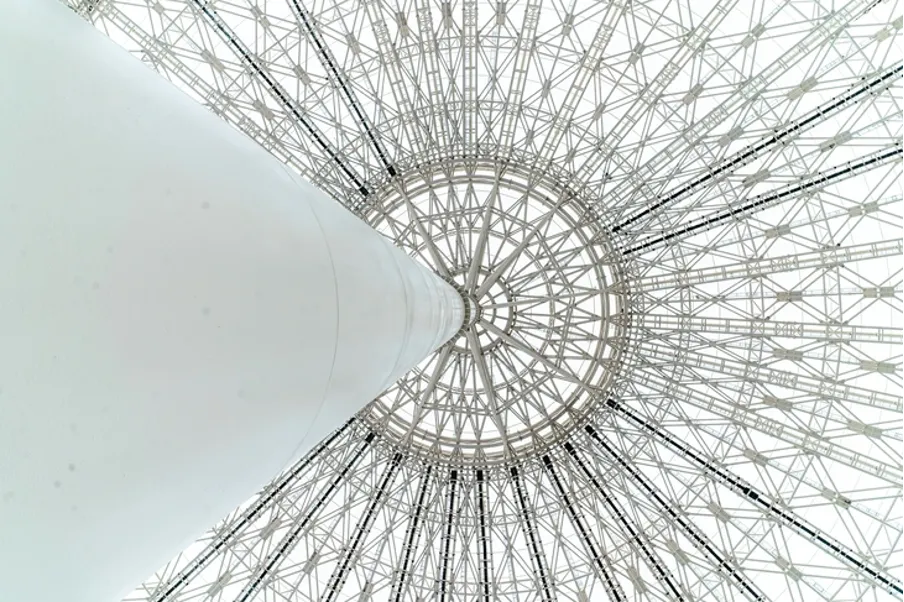

Mái vòm kết cấu thép ghi dấu kỷ lục của doanh nghiệp Việt – Đại Dũng Group tự hào là nhà thầu kết cấu thép chính góp phần dựng xây công trình mang tính biểu tượng – Trung tâm Triển lãm Việt Nam – VEC Hà Nội.
Để nhận tư vấn chi tiết về dịch vụ thiết kế bản vẽ kết cấu thép, giải pháp kỹ thuật, và các giải pháp thi công cho dự án phức tạp, hãy liên hệ ngay với đội ngũ kỹ sư chuyên gia của Đại Dũng Group.
