Việc sở hữu một hồ bơi đạt tiêu chuẩn đòi hỏi sự chuẩn bị kỹ lưỡng về mặt kỹ thuật, đặc biệt là bản vẽ hồ bơi full kiến trúc và kết cấu để đảm bảo tính an toàn và thẩm mỹ dài hạn. Tài liệu này cung cấp cái nhìn chuyên sâu từ góc độ kỹ sư xây dựng, giúp chủ đầu tư và nhà thầu nắm rõ các thành phần cốt lõi của một bộ hồ sơ thiết kế hoàn chỉnh. Trong bối cảnh kỹ thuật xây dựng năm 2026, việc tối ưu hóa vật liệu thép, khả năng chịu lực và hệ thống lọc là những yếu tố then chốt để kéo dài tuổi thọ công trình lên trên 50 năm.

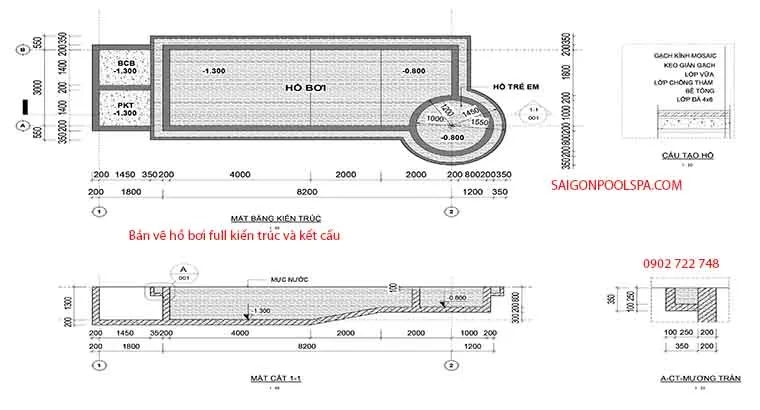

Bản vẽ hồ bơi full kiến trúc và kết cấu
Vai trò cốt lõi của bản vẽ hồ bơi full kiến trúc và kết cấu trong thi công
Một sai lầm phổ biến là chỉ chú trọng vào hình dáng bên ngoài mà bỏ qua tính toán chịu tải. Một bản vẽ hồ bơi full kiến trúc và kết cấu hoàn chỉnh đóng vai trò là “kim chỉ nam” giúp kiểm soát sai số thi công dưới 1%. Phần kiến trúc xác định diện mạo, trong khi phần kết cấu thép và bê tông đảm bảo bể không bị nứt gãy dưới áp lực nước cực lớn (khoảng 1 tấn/m3).
Theo tiêu chuẩn thiết kế mới nhất 2026, các yếu tố về áp lực thủy tĩnh và độ lún lệch của nền đất phải được mô phỏng trên phần mềm trước khi xuất bản vẽ chi tiết. Điều này đặc biệt quan trọng tại các khu vực ven sông hoặc vùng đất yếu như Quận 2, Quận 7 hay Củ Chi (TP.HCM).
Phân tích kỹ thuật thép trong bản vẽ kết cấu hồ bơi gia đình
Đối với các công trình dân dụng như hồ bơi 3,5m x 13,5m, hệ thống khung thép được ví như “khung xương” của toàn bộ dự án.

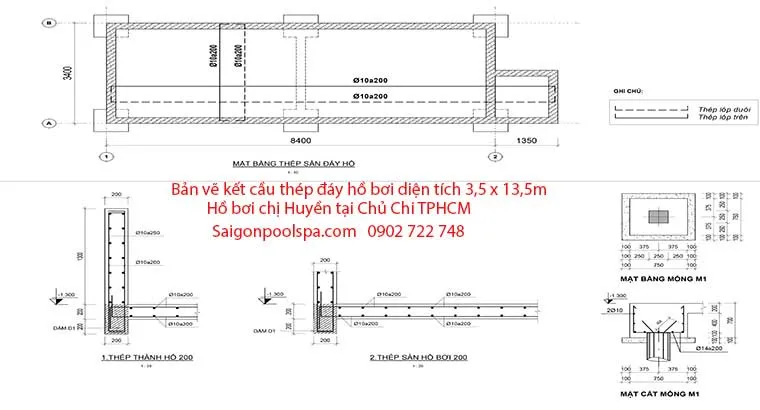

Bản vẽ kết cấu thép đáy hồ bơi chị Huyền Củ chi
Đặc điểm thép sàn và thép vách
Trong bản vẽ hồ bơi full kiến trúc và kết cấu cho nhà phố, kỹ sư thường chỉ định sử dụng thép D10 hoặc D12 đan 2 lớp. Khoảng cách tiêu chuẩn (A) thường là A150 hoặc A100 tùy thuộc vào chiều sâu mực nước. Việc sử dụng thép cường độ cao (đạt chuẩn TCVN 1651-2:2018) giúp tăng khả năng chống chịu mô-men xoắn ở các góc bể — nơi dễ xảy ra hiện tượng rò rỉ nước nhất.
⚠️ Lưu ý: Lớp bảo vệ bê tông cho thép hồ bơi phải đạt tối thiểu 30-50mm để ngăn chặn tình trạng nước chứa Clo xâm lấn gây ăn mòn cốt thép bên trong.
Giải pháp móng cọc và dầm bao
Tại các địa hình gần bờ sông Sài Gòn, bản vẽ hồ bơi full kiến trúc và kết cấu phải thể hiện rõ vị trí tim cọc ép hoặc cọc khoan nhồi. Việc phân bổ khoảng cách các cột phải tương xứng với tải trọng tĩnh của nước và tải trọng động khi có người sử dụng.

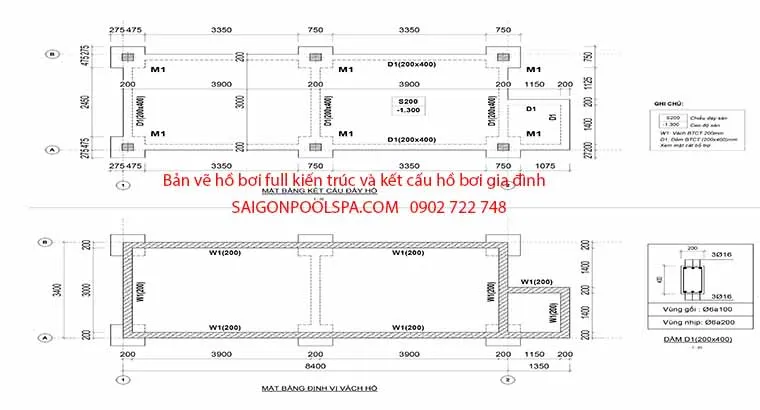

Full kiến trúc kết cấu bể bơi gia đình
Mặt bằng định vị phải mô tả chính xác cách vách hồ bơi liên kết với dầm móng. Các kỹ sư dày dạn kinh nghiệm thường thiết kế dầm bao quanh đáy bể để tạo thành một khối hộp cứng cáp, giảm thiểu rủi ro nứt vỡ do tác động từ sự thay đổi địa chất bên dưới.
Tối ưu hóa hệ thống điện nước M&E trong hồ sơ thiết kế
Một bộ bản vẽ hồ bơi full kiến trúc và kết cấu không thể thiếu phần thuyết minh kỹ thuật điện nước (M&E). Đây là hệ thống “mạch máu” duy trì sự vận hành ổn định cho hồ bơi.

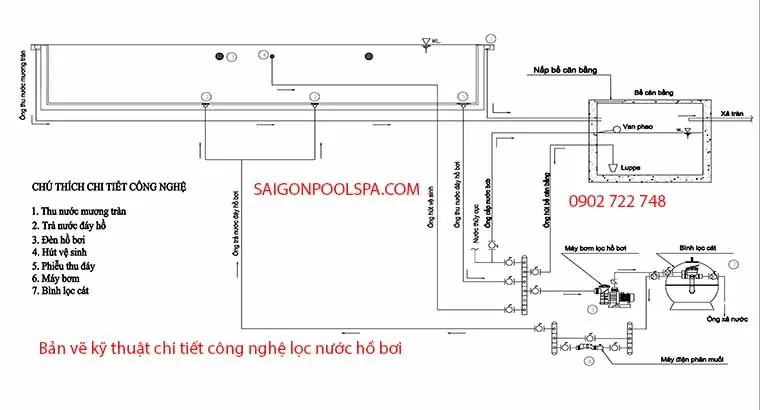

Bản vẽ kỹ thuật điện nước cho bể bơi
Kỹ sư điện nước cần tính toán tỷ mỉ sơ đồ đi ống nhựa chịu áp lực (thường là PVC Class 3 trở lên) để giảm thiểu mất áp suất dọc đường ống. Bản vẽ phải thể hiện rõ:
- Vị trí đầu trả nước (Inlets): Phải bố trí sao cho dòng nước luân chuyển đều, không có “điểm chết” tích tụ rêu tảo.
- Hệ thống cấp và thoát nước: Tính toán đường kính ống dựa trên công suất máy bơm lọc.
- Sơ đồ đấu nối điện: Đảm bảo an toàn tuyệt đối với thiết bị chống giật RCBO và hệ thống tiếp địa cho đèn âm nước 12V/24V.
Bản vẽ hồ bơi full kiến trúc và kết cấu cho mô hình kinh doanh dịch vụ
Hồ bơi kinh doanh có yêu cầu khắt khe hơn về quy mô và mật độ người sử dụng. Do đó, bản vẽ hồ bơi full kiến trúc và kết cấu cho hạng mục này cần tập trung vào giải bài toán diện tích lớn và vận hành liên tục.
Kết cấu thép cho bể diện tích lớn và bể cân bằng
Bản vẽ kết cấu thép đáy và bể cân bằng hồ bơi kinh doanh
Với bể bơi dịch vụ, việc triển khai các mối nối thép phải đảm bảo tính liên tục. Kích cỡ thép vách thường lớn hơn (D12-D14) và lớp bê tông dày hơn để chịu được áp suất từ khối lượng nước hàng nghìn mét khối. Đặc biệt, bản vẽ hồ bơi full kiến trúc và kết cấu phải bao gồm chi tiết kỹ thuật của bể cân bằng (Balance Tank), đảm bảo thể tích bể chứa này bằng khoảng 5-10% diện tích bể chính để thu gom nước tràn hiệu quả.
Bố trí hạ tầng kỹ thuật và thẩm mỹ kiến trúc
Bản vẽ kiến trúc bể bơi kinh doanh dịch vụ
Trong bản vẽ kiến trúc, việc định vị từng mắt trả nước ở thành hồ bơi cần sự cân đối tuyệt đối. Kiến trúc sư phải tính toán khoảng cách phù hợp để dòng nước sạch được phân bổ đồng đều khắp mọi ngóc ngách. Đồng thời, kích cỡ hầm cân bằng cũng được thiết kế tương xứng với công suất lọc, tránh tình trạng tràn nước khi lượng khách tăng đột biến.
Hệ thống chiếu sáng và vận hành tự động trong bản vẽ hiện đại
Năm 2026, xu hướng hồ bơi thông minh (Smart Pool) đưa vào bản vẽ hồ bơi full kiến trúc và kết cấu các module điều khiển tự động.

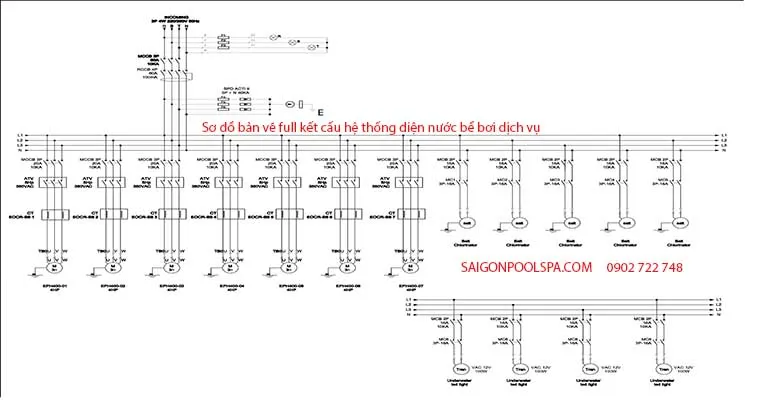

Full kiến trúc kết cấu hệ thống điện nước bể bơi dịch vụ
Việc phân bổ cách cấp điện và đèn chiếu sáng không chỉ phục vụ mục đích thẩm mỹ ban đêm mà còn phải đảm bảo tiêu chuẩn an toàn IP68 cho thiết bị. Sơ đồ điện phải mô tả chi tiết cách kết nối đóng/mở của nguồn điện vào tủ điều khiển trung tâm, bao gồm cả các cảm biến đo nồng độ Clo và pH tự động.
| Thông số | Tiêu chuẩn hồ dân dụng | Tiêu chuẩn hồ kinh doanh |
|---|---|---|
| Độ dày bê tông đáy | 200 – 250 mm | 300 – 450 mm |
| Loại thép khuyên dùng | D10, D12 (CB300) | D12, D14, D16 (CB400) |
| Mác bê tông | M250 – M300 | M300 – M350 |
| Chống thấm | 3 lớp (Polyurethane/Sika) | 5 lớp (Kết hợp tinh thể thẩm thấu) |
Những lưu ý quan trọng về tính pháp lý và tiêu chuẩn xây dựng
Trước khi bắt tay vào thi công dựa trên bản vẽ hồ bơi full kiến trúc và kết cấu, chủ đầu tư cần xin giấy phép xây dựng. Hồ sơ thiết kế phải được ký xác nhận bởi kỹ sư có chứng chỉ hành nghề phù hợp. Việc tuân thủ nghiêm ngặt từ khâu chọn thép (như thép ống đúc hoặc thép hình chịu lực cho các kết cấu phụ trợ) đến khâu đổ bê tông sẽ giúp công trình đứng vững trước mọi tác động xấu từ môi trường.
Để đạt được chất lượng cao nhất, việc tham chiếu các tiêu chuẩn quốc tế như BS 8007 (về thiết kế kết cấu chứa nước) là một điểm cộng lớn mà các đơn vị thiết kế uy tín thường áp dụng. Điều này giúp hạn chế tối đa chi phí bảo trì phát sinh sau vài năm sử dụng.
Tóm lại, một bản vẽ hồ bơi full kiến trúc và kết cấu chính xác không chỉ là một tập hồ sơ kỹ thuật, mà là sự bảo chứng cho tính bền vững và sự an tâm tuyệt đối của gia chủ. Bài viết này giúp bạn hiểu rõ các lớp cấu tạo từ cốt thép, hệ thống lọc đến mạng lưới điện nước chuyên dụng cho bể bơi hiện đại. Việc phối hợp chặt chẽ giữa kiến trúc sư và kỹ sư kết cấu ngay từ giai đoạn sơ khởi sẽ giúp tối ưu hóa chi phí và hiệu quả sử dụng cho công trình của bạn trong năm 2026.
Hy vọng thông tin về bản vẽ hồ bơi full kiến trúc và kết cấu trên đây sẽ cung cấp giá trị hữu ích cho kế hoạch xây dựng sắp tới của bạn.
Ngày Cập Nhật 01/03/2026 by Minh Anh
