Dầm móng là một bộ phận cốt lõi trong kết cấu công trình, đóng vai trò trung gian quan trọng trong việc truyền và phân bổ tải trọng từ công trình xuống hệ thống móng. Sự ổn định và bền vững của toàn bộ công trình phụ thuộc lớn vào chất lượng của dầm móng, và một trong những yếu tố then chốt quyết định điều này chính là vị trí nối thép dầm móng. Việc đảm bảo mối nối thép được thực hiện đúng kỹ thuật và tiêu chuẩn không chỉ giúp gia tăng khả năng chịu lực mà còn ngăn ngừa các rủi ro về nứt, lún, ảnh hưởng trực tiếp đến tuổi thọ công trình. Bài viết này sẽ đi sâu phân tích các quy định và khuyến nghị về vị trí nối thép dầm móng theo tiêu chuẩn kỹ thuật, cùng với tầm quan trọng và các phương pháp nối thép phổ biến, nhằm mang đến kiến thức chuyên sâu cho người đọc.
Thông tin về vị trí nối thép dầm móng là vô cùng cần thiết cho các kỹ sư, nhà thầu và cả chủ đầu tư. Chúng ta sẽ cùng tìm hiểu chi tiết các quy chuẩn về chiều dài nối thép, kết cấu dầm móng, cũng như tầm quan trọng của việc nối thép đúng cách. Đồng thời, bài viết sẽ giới thiệu các phương pháp nối thép hiện đại và hiệu quả, từ đó nâng cao chất lượng thi công và đảm bảo an toàn cho mọi công trình.
Tầm Quan Trọng Của Vị Trí Nối Thép Dầm Móng Theo Tiêu Chuẩn

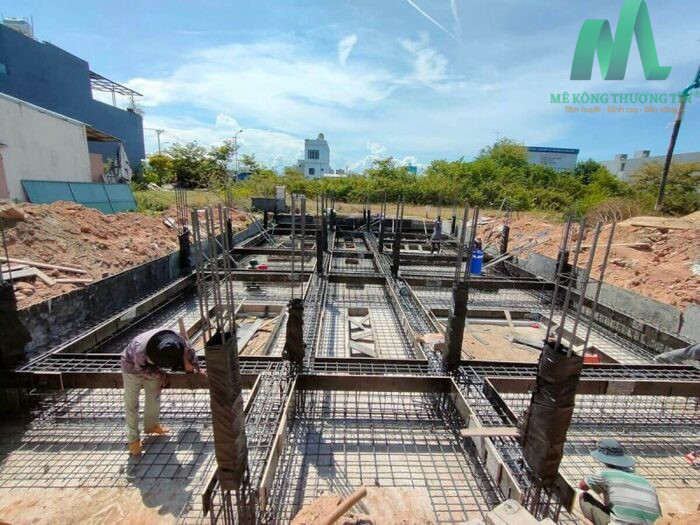

Dầm móng có nhiệm vụ chính là liên kết các cụm móng đơn, móng băng, hoặc các cấu kiện móng khác, đồng thời chịu các loại tải trọng ngang và mômen uốn phát sinh. Do đó, vị trí đặt các mối nối thép trong dầm móng phải được tính toán cẩn thận để đảm bảo khả năng chịu lực và sự ổn định của toàn bộ hệ thống. Một mối nối thép không đạt chuẩn hoặc đặt sai vị trí có thể trở thành điểm yếu, dẫn đến nứt gãy cấu kiện, gây nguy hiểm cho công trình về lâu dài.
Tuân thủ nghiêm ngặt các quy định về vị trí nối thép dầm móng mang lại nhiều lợi ích thiết thực. Đầu tiên, nó giúp phân bổ lực hiệu quả hơn, truyền tải trọng một cách đồng đều xuống nền móng, tránh tập trung lực quá mức tại một điểm. Thứ hai, việc nối thép đúng cách tăng cường độ cứng và sự liên kết chặt chẽ cho toàn bộ hệ thống dầm, góp phần ngăn ngừa hiện tượng biến dạng, xê dịch hoặc xoay của kết cấu. Quan trọng hơn, nó giúp hạn chế tối đa tình trạng nứt ngang hoặc dọc do ứng suất, cũng như ngăn ngừa thấm nước qua các khe nối, bảo vệ bê tông khỏi sự xâm thực của môi trường.
Vai Trò Của Dầm Móng Trong Cấu Trúc Công Trình
Dầm móng, còn được gọi là dầm kiềng hoặc dầm ạ, là một thành phần không thể thiếu trong các hệ thống móng. Nó có chức năng kết nối các cột hoặc các chân móng riêng lẻ, phân phối tải trọng từ kết cấu bên trên xuống các móng thành phần, đồng thời chịu các lực cắt, mômen uốn phát sinh do sự không đều của nền đất hoặc do tải trọng ngang.
Vị trí và kích thước của dầm móng được xác định dựa trên phân tích kết cấu và địa kỹ thuật. Chúng thường được đặt ở cao độ thấp hơn mặt đất tự nhiên hoặc cao hơn cao độ mặt đất tùy thuộc vào thiết kế. Vai trò của dầm móng còn bao gồm việc giữ cho các chân móng không bị xô lệch, tạo sự ổn định cho toàn bộ nền móng.
Quy Định Tiêu Chuẩn Về Vị Trí Nối Thép Dầm Móng
Việc đặt mối nối thép trong kết cấu bê tông cốt thép cần tuân thủ các tiêu chuẩn kỹ thuật quốc gia và quốc tế. Tại Việt Nam, TCVN 4453:1995 “Kết cấu bê tông và Bê tông cốt thép – Tiêu chuẩn thi công và nghiệm thu” là một trong những bộ tiêu chuẩn nền tảng chi phối vấn đề này.
Tiêu Chuẩn TCVN 4453:1995 Về Mối Nối Thép

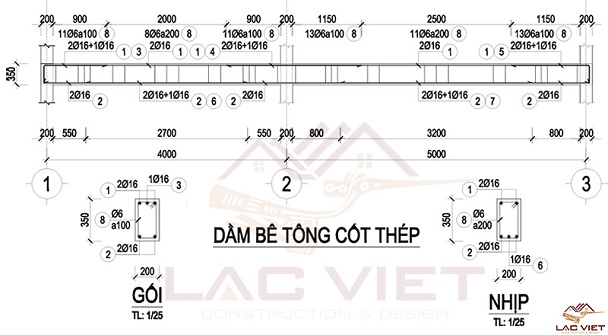

Theo TCVN 4453:1995, các mối nối thép trong dầm móng phải được bố trí ở những vùng ít chịu lực nhất của cấu kiện. Nguyên tắc cơ bản là tránh đặt các mối nối thép trên cùng một mặt cắt ngang, đặc biệt là tại những vị trí có mômen uốn lớn hoặc chịu ứng suất cao.
Cụ thể, đối với lớp thép chịu kéo (thường là thép ở lớp dưới cho dầm sàn hoặc lớp trên cho dầm móng), việc nối thép cần tránh các khu vực có mômen dương lớn, ví dụ như vùng bụng dầm hoặc cách một khoảng nhất định so với các gối đỡ (cột). Đối với lớp thép chịu nén hoặc lớp thép cấu tạo, quy định cũng có những yêu cầu tương tự về việc bố trí mối nối để đảm bảo tính liên tục và khả năng chịu lực của tiết diện.
Vị Trí Cụ Thể Cần Tránh Khi Nối Thép
Dựa trên các nguyên tắc chung, có những vị trí cụ thể cần đặc biệt lưu ý và tránh khi thực hiện nối thép cho dầm móng:
- Lớp thép trên (thép cấu tạo): Không nên nối thép trong phạm vi từ tim cột cho đến khoảng 1/4 nhịp dầm. Khu vực gần cột thường chịu mômen uốn lớn, đặc biệt là mômen âm.
- Lớp thép dưới (thép chịu lực chính): Tránh nối thép tại vùng bụng dầm, đặc biệt là ở khoảng 3/4 nhịp dầm nơi mômen dương thường đạt đỉnh. Vùng này thép dưới chịu kéo chính.
Việc tuân thủ các quy định này giúp đảm bảo rằng ứng suất tập trung tại mối nối được giảm thiểu tối đa, giảm nguy cơ phá hoại do trượt hoặc nứt tại vị trí nối.
Chiều Dài Tối Thiểu Của Mối Nối Thép Dầm Móng
Bên cạnh vị trí, chiều dài của mối nối thép (còn gọi là chiều dài chồng nối hoặc chiều dài neo) là một yếu tố cực kỳ quan trọng, ảnh hưởng trực tiếp đến khả năng truyền lực giữa các thanh thép. Chiều dài này phải đủ lớn để bê tông xung quanh có thể bám dính và truyền đủ lực neo, ngăn chặn thanh thép bị tuột ra khỏi bê tông khi chịu tải.
Quy Định Về Chiều Dài Tối Thiểu (30D)
Theo các tiêu chuẩn thiết kế và thi công kết cấu bê tông cốt thép, chiều dài nối thép tối thiểu thường được tính bằng 30 lần đường kính của thanh thép (ký hiệu là 30D). Đây là một quy tắc chung được áp dụng rộng rãi.
Ví dụ, nếu bạn sử dụng thanh thép có đường kính D16mm, thì chiều dài nối tối thiểu theo quy định này sẽ là 30 x 16mm = 480mm (tương đương 48cm). Nếu sử dụng thanh thép D20mm, chiều dài nối tối thiểu phải là 30 x 20mm = 600mm (60cm).
Lưu Ý Đặc Biệt Về Chiều Dài Tối Thiểu
Trong một số trường hợp cụ thể, tiêu chuẩn có thể đưa ra các quy định chi tiết hơn hoặc có sự điều chỉnh. Ví dụ, có những quy định nhấn mạnh rằng, ngay cả khi áp dụng quy tắc 30D, chiều dài nối cũng không được nhỏ hơn một giới hạn tuyệt đối nhất định, chẳng hạn như 250mm. Quy định này có thể áp dụng cho các loại thép có đường kính nhỏ hơn (ví dụ D32 trở xuống), với bê tông có mác tương đối cao (ví dụ mác 250 trở lên) và sử dụng các loại thép có giới hạn chảy không quá cao (ví dụ CB30T hoặc thấp hơn).
Việc tính toán chiều dài nối thép phải dựa trên cường độ bê tông, cường độ và loại thép, đường kính cốt thép, cũng như điều kiện chịu lực của cấu kiện. Các kỹ sư kết cấu sẽ đưa ra con số chiều dài nối thép cụ thể trong bản vẽ thiết kế.
Tầm Quan Trọng Của Vị Trí Và Chiều Dài Nối Thép Tiêu Chuẩn
Việc thi công nối thép dầm móng theo đúng tiêu chuẩn kỹ thuật không chỉ là tuân thủ quy định mà còn mang lại những lợi ích cốt lõi cho chất lượng và tuổi thọ công trình.
Đảm Bảo Khả Năng Truyền Lực Xuống Móng
Khi các thanh thép trong dầm móng được nối đúng vị trí và có chiều dài đủ, lực tác dụng lên dầm sẽ được truyền một cách liên tục và hiệu quả xuống hệ thống móng. Điều này đảm bảo rằng nền móng nhận được tải trọng một cách phân tán, ổn định, tránh gây lún không đều hoặc sụt lún cục bộ.
Cải Thiện Độ Cứng Và Ổn Định Tổng Thể
Các mối nối thép đúng kỹ thuật tạo ra một mạng lưới cốt thép liền mạch và vững chắc. Điều này gia tăng đáng kể độ cứng của dầm móng, giúp nó chống lại các biến dạng xoay, uốn hoặc xô lệch. Sự ổn định tổng thể của kết cấu được củng cố, đặc biệt quan trọng đối với các công trình xây dựng trên nền đất yếu hoặc trong khu vực có địa chấn.
Ngăn Ngừa Nứt, Thấm và Kiểm Soát Biến Dạng
Nối thép sai vị trí hoặc quá ngắn có thể dẫn đến tập trung ứng suất, gây nứt bê tông ngay tại hoặc gần mối nối. Vết nứt này là con đường cho nước và các tác nhân ăn mòn xâm nhập, làm suy giảm chất lượng bê tông cốt thép theo thời gian. Việc nối thép chuẩn mực, kết hợp với việc bảo vệ mối nối (ví dụ dùng băng keo, màng chống thấm cho các mối nối ngoài trời), giúp duy trì tính toàn vẹn của cấu kiện, hạn chế thấm nước và kiểm soát biến dạng nền móng, sàn nhà.
Các Phương Pháp Nối Thép Phổ Biến Trong Dầm Móng
Trong thi công xây dựng, có nhiều phương pháp khác nhau để nối các thanh thép dầm móng. Lựa chọn phương pháp nào phụ thuộc vào quy mô công trình, yêu cầu kỹ thuật, ngân sách và khả năng tiếp cận vật liệu, thiết bị.
Nối Cốt Thép Bằng Dây Kẽm (Bện Thép)
Đây là phương pháp nối thép truyền thống và đơn giản nhất, thường được sử dụng cho các công trình dân dụng quy mô nhỏ như nhà ở cấp 4, nhà phố, biệt thự. Thanh thép được đặt chồng lên nhau với chiều dài theo quy định và dùng dây kẽm buộc chặt hai thanh lại với nhau.
- Ưu điểm: Chi phí vật liệu thấp, thi công nhanh chóng, không đòi hỏi thiết bị chuyên dụng, có thể thực hiện thủ công hoặc dùng kìm vặn.
- Hạn chế: Khả năng chịu lực của mối nối không cao và không đồng đều, độ chính xác phụ thuộc nhiều vào tay nghề thợ. Phương pháp này không phù hợp với các công trình yêu cầu kỹ thuật cao hoặc tải trọng lớn.
Nối Thép Bằng Ống Nối Ren (Coupler)
Phương pháp này sử dụng các ống nối ren kim loại, thường được chế tạo từ thép cường độ cao. Hai đầu thanh thép được gia công ren hoặc lắp vào các đầu nối ren sẵn có, sau đó hai thanh thép được vặn chặt vào nhau thông qua ống nối.
- Ưu điểm: Tạo ra liên kết rất chắc chắn, khả năng chịu lực tương đương với thanh thép nguyên thủy, đảm bảo tính liên tục về mặt kết cấu. Phương pháp này đạt độ chính xác cao và phù hợp với các công trình quy mô lớn như nhà cao tầng, cầu, thủy điện, những nơi có yêu cầu khắt khe về tiêu chuẩn kỹ thuật.
- Hạn chế: Chi phí vật liệu và nhân công cao hơn so với bện thép, đòi hỏi thiết bị chuyên dụng để gia công ren hoặc lắp đặt, cần công nhân có kỹ thuật.
Nối Thép Bằng Phương Pháp Hàn
Phương pháp hàn kết hợp hai thanh thép lại với nhau thông qua nhiệt độ cao, tạo ra một mối nối liền mạch. Có nhiều kỹ thuật hàn khác nhau như hàn đối đầu, hàn hồ quang, hàn điện trở.
- Ưu điểm: Tạo ra liên kết bền vững, khả năng chịu lực cao, quy trình thi công có thể nhanh chóng nếu có thiết bị và đội ngũ chuyên nghiệp. Chi phí tương đối hợp lý.
- Hạn chế: Yêu cầu công nhân có tay nghề hàn cao và kinh nghiệm, phải kiểm soát chặt chẽ các thông số kỹ thuật của mối hàn (nhiệt độ, dòng điện, thời gian) để đảm bảo chất lượng và tránh làm suy giảm tính chất cơ học của vật liệu thép. Quy trình hàn có thể tạo ra ứng suất nhiệt cục bộ, cần được xem xét trong thiết kế.
Kết Luận
Quy trình thiết kế và thi công vị trí nối thép dầm móng là một khâu cực kỳ quan trọng, đóng góp trực tiếp vào sự vững chắc và an toàn lâu dài của công trình. Việc tuân thủ các tiêu chuẩn kỹ thuật như TCVN 4453:1995, đặc biệt là về việc bố trí mối nối ở những vùng ít chịu lực và đảm bảo chiều dài nối thép dầm móng tối thiểu, là điều bắt buộc đối với mọi nhà thầu và kỹ sư xây dựng. Lựa chọn phương pháp nối thép phù hợp với quy mô và yêu cầu của dự án, từ các phương pháp truyền thống như bện thép đến các kỹ thuật hiện đại như ống nối ren hay hàn, đều cần được thực hiện bởi đội ngũ có chuyên môn và sự giám sát chặt chẽ. Chỉ khi tất cả các yếu tố về vị trí, chiều dài và phương pháp nối thép được đảm bảo đúng tiêu chuẩn, chúng ta mới có thể xây dựng nên những công trình bền vững và đáng tin cậy.
