Trong môi trường sản xuất điện tử hiện đại, bánh xe chống tĩnh điện là gì là câu hỏi quan trọng đối với các nhà máy như Samsung, LG, Nokia. Đây là linh kiện thiết yếu hoạt động như cột thu lôi — thu gom điện tích từ bề mặt làm việc truyền xuống đất, ngăn tĩnh điện tích tụ gây hại cho linh kiện nhạy cảm. Bài viết phân tích chi tiết cơ chế hoạt động, tiêu chuẩn phân loại vật liệu theo độ trở kháng, và cách lựa chọn bánh xe đạt chuẩn EIA cho môi trường sản xuất không bụi.

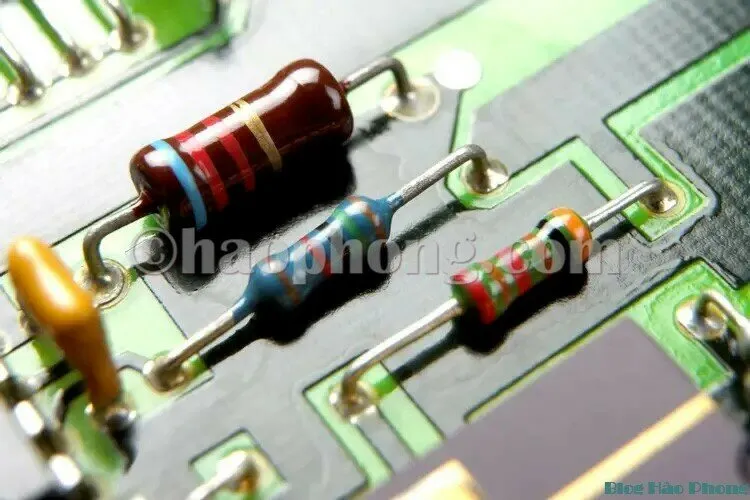

Bo mạch điện tử cần được bảo vệ nhờ bánh xe chống tĩnh điệnVi mạch điện tử dễ hỏng do tĩnh điện — bánh xe chống tĩnh điện bảo vệ bằng cách dẫn điện tích xuống đất
Cơ Chế Hoạt Động: Tại Sao Bánh Xe Phải Dẫn Điện Thay Vì Cách Điện
Nhiều người nhầm lẫn rằng “chống tĩnh điện” nghĩa là “cách điện”. Thực tế ngược lại — bánh xe chống tĩnh điện phải dẫn điện tốt để điện tích không tích tụ. Khi bánh xe cách điện, tĩnh điện sinh ra trên bàn làm việc sẽ nằm yên, sau đó truyền sang thiết bị điện tử đặt trên đó.
Linh kiện như IC chỉ cần điện áp vài chục volt từ thân người cũng đủ phá hỏng lớp cách điện bên trong. Trong sản xuất ký thuật cao, tĩnh điện còn hút bụi bẩn từ không khí, gây lỗi sản phẩm. Bánh xe dẫn điện giải quyết vấn đề này bằng cách tạo đường dẫn trở kháng thấp, cho phép điện tích thoát xuống đất ngay khi sinh ra.
Phân Loại Vật Liệu Theo Độ Trở Kháng: Tiêu Chuẩn EIA
Electronic Industries Alliance (EIA) phân loại vật liệu dựa trên độ trở kháng bề mặt — đại lượng đo khả năng cản trở dòng điện, đơn vị Ω (ohm). Giá trị càng thấp, điện tích di chuyển càng nhanh.
| Phân Loại | Độ Trở Kháng (Ω/sq) | Tốc Độ Truyền Điện | Chống Tĩnh Điện |
|---|---|---|---|
| Dẫn điện | 10³ – 10⁵ | Rất nhanh | Có |
| Tán điện | 10⁶ – 10¹⁰ | Nhanh, cần giám sát | Có |
| Cách điện | >10¹¹ | Chậm hoặc không dẫn | Không |
Vật Liệu Dẫn Điện (Conductive)
Trở kháng dưới 10⁵ Ω/sq cho phép điện tích di chuyển gần tức thời. Trong thực tế sản xuất, bánh xe cao su dẫn điện (10³–10⁵ Ω/sq) là lựa chọn tối ưu vì tĩnh điện được triệt tiêu ngay khi sinh ra, không cần thời gian chờ.
Ví dụ: Khi xe đẩy di chuyển trên sàn nhà máy, ma sát sinh điện tích. Bánh xe dẫn điện truyền điện xuống đất trong vài mili giây, trong khi bánh xe tán điện cần vài giây — khoảng thời gian đủ để IC trên xe bị nhiễm điện.
Vật Liệu Tán Điện (Dissipative)
Trở kháng 10⁶–10¹⁰ Ω/sq truyền điện chậm hơn, đòi hỏi quy trình giám sát chặt chẽ. Trong ngành điện tử, chỉ sử dụng vật liệu tán điện có trở kháng tối đa 10⁹ Ω/sq để đảm bảo điện tích thoát đủ nhanh trước khi gây hại.
Lưu ý: Vật liệu tán điện phù hợp cho bề mặt làm việc (bàn, thảm) nơi cần kiểm soát tốc độ phóng điện. Với bánh xe, vật liệu dẫn điện vẫn ưu tiên hơn vì không yêu cầu giám sát liên tục.
Vật Liệu Cách Điện (Insulative)
Trở kháng trên 10¹¹ Ω/sq ngăn điện tích di chuyển, khiến tĩnh điện tích tụ lâu dài trên bề mặt. Đây là loại vật liệu không được phép trong môi trường sản xuất điện tử. Nhựa PET thông thường (10²⁰ Ω/sq) hoặc Teflon (10²²–10²⁴ Ω/sq) là ví dụ điển hình.
So Sánh Độ Trở Kháng Vật Liệu Thông Dụng
| Vật Liệu | Độ Trở Kháng (Ω) | Khả Năng Dẫn Điện |
|---|---|---|
| Đồng | 1.68×10⁻⁸ | Rất tốt (kim loại dẫn điện tốt nhất cho ứng dụng thực tế) |
| Nhôm | 2.82×10⁻⁸ | Tốt (rẻ hơn đồng 45%, thường dùng cho khung bánh xe) |
| Inox | 6.9×10⁻⁷ | Trung bình (chống gỉ tốt nhưng dẫn điện kém hơn nhôm 24 lần) |
| Nước biển | 2×10⁻¹ | Dẫn điện nhờ ion hòa tan |
| Cao su cứng | 1×10¹³ | Cách điện (không dùng cho bánh xe chống tĩnh điện) |
| Nhựa PET | 10×10²⁰ | Cách điện mạnh |
Đo ở 20°C. Giá trị mũ âm càng lớn (ví dụ 10⁻⁸) thì dẫn điện càng tốt.
Trong sản xuất bánh xe, lõi kim loại (nhôm hoặc inox) kết hợp lớp cao su dẫn điện tạo đường dẫn liên tục từ bề mặt tiếp xúc xuống đất. Nếu lớp cao su có trở kháng cao (>10⁹ Ω/sq), toàn bộ bánh xe sẽ không đạt chuẩn dù khung kim loại dẫn điện tốt.
Tiêu Chuẩn Lựa Chọn Bánh Xe Chống Tĩnh Điện
Theo yêu cầu môi trường sản xuất điện tử:
- Độ trở kháng toàn bộ bánh xe: 10³–10⁹ Ω/sq (đo từ bề mặt tiếp xúc qua khung đến trục)
- Ưu tiên: Bánh xe cao su dẫn điện (10³–10⁵ Ω/sq) để tĩnh điện triệt tiêu tức thời
- Kiểm tra định kỳ: Đo trở kháng mỗi 3–6 tháng vì cao su bị oxy hóa theo thời gian, làm tăng trở kháng
Lưu ý quan trọng: Bánh xe “chống tĩnh điện” trên thị trường không phải lúc nào cũng đạt chuẩn. Yêu cầu nhà cung cấp cung cấp chứng nhận đo trở kháng theo tiêu chuẩn ANSI/ESD S20.20 hoặc IEC 61340-5-1.
Thuật Ngữ Tiếng Anh Chuyên Ngành
- Tĩnh điện: Static electricity, Electrostatic
- Chống tĩnh điện: Anti-static (bao gồm Conductive + Dissipative)
- Dẫn điện: Conductive
- Tán điện: Dissipative
- Cách điện: Insulative
- Phóng tĩnh điện: ESD (Electrostatic Discharge)
- Hút tĩnh điện: ESA (Electrostatic Attraction)
Bánh xe chống tĩnh điện là gì — đó là linh kiện dẫn điện với trở kháng 10³–10⁹ Ω/sq, hoạt động như cầu nối giữa thiết bị và đất để triệt tiêu tĩnh điện. Lựa chọn đúng vật liệu dựa trên độ trở kháng là yếu tố quyết định bảo vệ linh kiện điện tử trong sản xuất.
