Vật liệu bán dẫn là gì? Đây là nhóm vật liệu có khả năng dẫn điện trung gian giữa chất cách điện và chất dẫn điện, với tính dẫn điện thay đổi theo nhiệt độ, điện trường, hoặc ánh sáng. Khác với chánh bán dẫn (thiết bị hoàn chỉnh như chip, transistor), vật liệu bán dẫn là nguyên liệu thô để chế tạo các linh kiện điện tử. Bài viết này phân tích cơ chế hoạt động, phân loại chi tiết, và ứng dụng thực tế của các vật liệu bán dẫn phổ biến nhất trong công nghiệp hiện đại.
Vật liệu bán dẫn là gì? Phân loại và những loại chất bán dẫn phổ biếnCấu trúc tinh thể của vật liệu bán dẫn quyết định khả năng dẫn điện
Cơ Chế Hoạt Động: Tại Sao Vật Liệu Bán Dẫn Dẫn Điện Có Điều Kiện?
Khả năng dẫn điện của vật liệu bán dẫn phụ thuộc vào vùng cấm năng lượng (bandgap) — khoảng cách năng lượng giữa vùng hóa trị (chứa electron liên kết) và vùng dẫn (nơi electron tự do di chuyển). Ở nhiệt độ thấp, electron không đủ năng lượng vượt vùng cấm, vật liệu hoạt động như chất cách điện. Khi nhiệt độ tăng hoặc có kích thích bên ngoài (ánh sáng, điện trường), electron nhảy lên vùng dẫn, tạo dòng điện.
Ví dụ thực tế: Silicon có bandgap 1.12 eV — đủ nhỏ để hoạt động ở nhiệt độ phòng nhưng đủ lớn để tránh dòng rò khi không có tín hiệu. Đây là lý do Silicon chiếm 95% thị phần vi mạch toàn cầu.
⚠️ Lưu ý: Vật liệu có bandgap quá nhỏ (< 0.5 eV) dễ bị nhiễu nhiệt, trong khi bandgap quá lớn (> 3 eV) cần năng lượng kích hoạt cao, không phù hợp thiết bị thông thường.
Phân Biệt Vật Liệu Bán Dẫn và Chất Bán Dẫn
Nhiều người nhầm lẫn hai khái niệm này. Sự khác biệt cốt lõi:
- Vật liệu bán dẫn: Nguyên liệu thô (Si, Ge, GaAs) với cấu trúc tinh thể đặc trưng, chưa qua gia công.
- Chất bán dẫn: Sản phẩm hoàn chỉnh (diode, transistor, IC) được chế tạo từ vật liệu bán dẫn thông qua quy trình photolithography, doping, và etching.
Tương tự như thép (vật liệu) và ô tô (sản phẩm) — không thể thay thế cho nhau trong ngữ cảnh kỹ thuật.
Sự khác nhau giữa chất bán dẫn và vật liệu bán dẫnVật liệu bán dẫn là nguyên liệu đầu vào, chất bán dẫn là sản phẩm cuối
Phân Loại Vật Liệu Bán Dẫn Theo Tính Chất Điện
Vật Liệu Bán Dẫn Nguyên Chất (Intrinsic)
Không chứa tạp chất, số lượng electron tự do bằng số lỗ trống (hole). Độ dẫn điện thấp ở nhiệt độ phòng, chỉ tăng đáng kể khi nhiệt độ > 150°C. Silicon nguyên chất có điện trở suất ~2.3×10⁵ Ω·cm ở 25°C.
Ứng dụng thực tế: Cảm biến nhiệt độ chính xác cao (thermistor), thiết bị đo bức xạ trong môi trường khắc nghiệt.
Vật Liệu Bán Dẫn Pha Tạp (Extrinsic)
Thêm tạp chất (doping) để tăng độ dẫn điện lên 10³-10⁶ lần:
- Loại N: Pha phosphorus (P), arsenic (As) — thêm electron tự do. Điện trở suất giảm xuống ~0.001 Ω·cm.
- Loại P: Pha boron (B), gallium (Ga) — tạo lỗ trống. Khi kết hợp N-P tạo diode chỉnh lưu.
Pitfall thường gặp: Doping quá cao (> 10²⁰ atoms/cm³) làm vật liệu mất tính bán dẫn, hoạt động như kim loại với điện trở tăng theo nhiệt độ.
Những loại vật liệu bán dẫnCấu trúc tinh thể quyết định tính chất điện của vật liệu bán dẫn
Phân Loại Theo Cấu Trúc Tinh Thể
Đơn Tinh Thể (Monocrystalline)
Cấu trúc nguyên tử sắp xếp đồng nhất, không có ranh giới hạt. Silicon đơn tinh được trồng bằng phương pháp Czochralski — kéo từ từ khối silicon nóng chảy với tốc độ 1-2 mm/phút.
Ưu điểm: Hiệu suất chuyển đổi năng lượng cao (pin mặt trời đạt 22-27%), tuổi thọ > 25 năm.
Nhược điểm: Chi phí sản xuất cao ($15-20/kg silicon grade), lãng phí vật liệu khi cắt wafer (mất ~50% khối lượng).
Hợp Chất (Compound Semiconductors)
Kết hợp 2+ nguyên tố từ nhóm III-V (GaAs, InP) hoặc II-VI (CdTe, ZnSe). Gallium Arsenide có electron mobility 8500 cm²/V·s — gấp 6 lần Silicon, phù hợp thiết bị tần số cao > 10 GHz.
Ứng dụng đặc thù:
- GaAs: Bộ khuếch đại công suất trong trạm phát sóng 5G
- InP: Laser viễn thông tốc độ 100 Gbps
- CdTe: Pin mặt trời màng mỏng hiệu suất 18-20%
⚠️ Cảnh báo: GaAs chứa arsenic độc, quy trình sản xuất cần hệ thống xử lý khí thải đặc biệt theo tiêu chuẩn SEMI S2.
Hữu Cơ (Organic Semiconductors)
Polymer dẫn điện như PEDOT:PSS, P3HT. Ưu điểm: in được trên plastic linh hoạt, chi phí thấp ($5-10/m²). Nhược điểm: hiệu suất thấp (OLED ~5-10%), tuổi thọ ngắn (5000-10000 giờ).
Xu hướng 2026: Perovskite lai hữu cơ-vô cơ đạt hiệu suất 25.7% (Theo Nature Energy, 2025), tiềm năng thay thế silicon trong pin mặt trời thế hệ mới.
Vật Liệu Bán Dẫn Chủ Đạo Trong Công Nghiệp
Silicon (Si) — Trụ Cột Công Nghiệp Vi Mạch
Chiếm 95% thị trường bán dẫn toàn cầu nhờ:
- Sẵn có (nguyên tố thứ 2 trong vỏ Trái Đất)
- Oxide tự nhiên SiO₂ chất lượng cao — lớp cách điện hoàn hảo
- Quy trình sản xuất trưởng thành (node 3nm đã thương mại hóa)
Giới hạn vật lý: Ở node < 2nm, hiệu ứng lượng tử làm electron “xuyên hầm” qua lớp cách điện, gây rò rỉ dòng. Giải pháp: chuyển sang kiến trúc GAA (Gate-All-Around) hoặc vật liệu thay thế.
Silicon Carbide (SiC) — Cách Mạng Xe Điện
Bandgap 3.26 eV — gấp 3 lần Silicon, chịu nhiệt đến 600°C. Tesla Model 3 sử dụng inverter SiC giảm tổn hao năng lượng 5-8%, tăng phạm vi di chuyển 10 km/lần sạc.
Trade-off: Giá wafer SiC 6-inch ~$3000 (gấp 10 lần Silicon), nhưng hiệu suất hệ thống bù đắp chi phí trong ứng dụng công suất cao.
Gallium Nitride (GaN) — Sạc Nhanh và 5G
Điện trường đánh thủng 3.3 MV/cm — gấp 10 lần Silicon. Sạc GaN 65W nhỏ bằng 1/3 sạc truyền thống nhờ tần số chuyển mạch 1-10 MHz (so với 50-100 kHz của Silicon).
Ứng dụng quân sự: Radar AESA trên tiêm kích F-35 dùng 1600 module GaN, phát hiện mục tiêu xa 200+ km.
Germanium (Ge) — Hồi Sinh Trong Photonics
Bị Silicon thay thế từ thập niên 1970 do kém ổn định nhiệt. Hiện quay lại trong:
- Photodetector hồng ngoại (camera nhiệt FLIR)
- Transistor SiGe tần số cao (5G mmWave)
- Tế bào quang điện vũ trụ (hiệu suất 32% dưới ánh sáng AM0)
Hợp Chất Indium — LED và Laser
- InGaN: LED xanh-trắng (giải Nobel Vật lý 2014), hiệu suất phát quang 60-80%
- InP: Laser viễn thông 1550nm, tổn hao cáp quang chỉ 0.2 dB/km
- InSb: Detector hồng ngoại xa (8-12 μm), camera nhiệt quân sự
Thách thức: Indium là kim loại hiếm, giá ~$200/kg, nguồn cung phụ thuộc khai thác kẽm phụ.

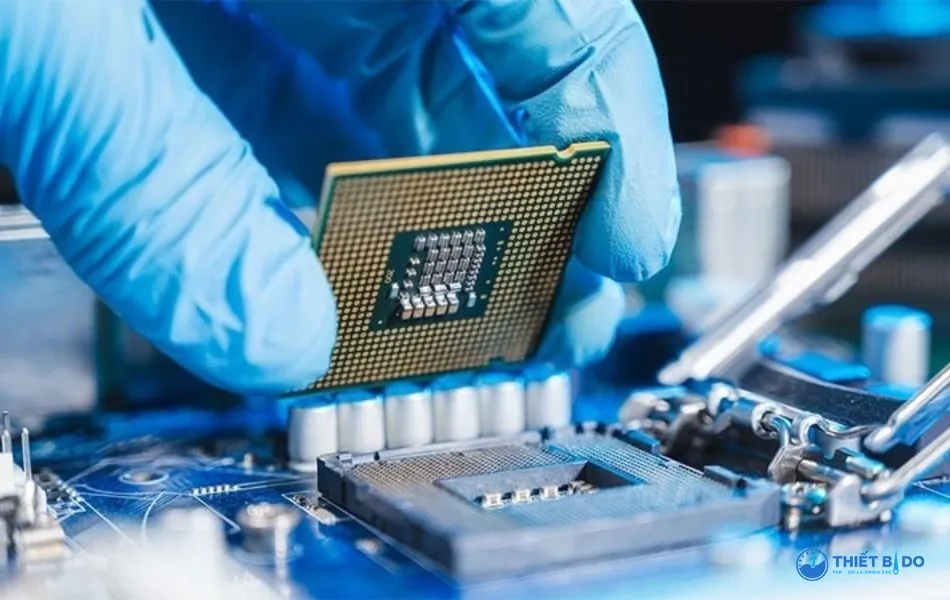

Các loại vật liệu bán dẫn được ứng dụng rộng rãi hiện nayTừng vật liệu bán dẫn phù hợp với ứng dụng cụ thể dựa trên bandgap và mobility
So Sánh Hiệu Suất Vật Liệu Bán Dẫn
| Vật liệu | Bandgap (eV) | Electron Mobility (cm²/V·s) | Nhiệt độ tối đa (°C) | Ứng dụng chính |
|---|---|---|---|---|
| Si | 1.12 | 1400 | 150 | Vi mạch, pin mặt trời |
| Ge | 0.67 | 3900 | 100 | Photodetector, SiGe RF |
| GaAs | 1.43 | 8500 | 300 | Bộ khuếch đại 5G, laser |
| SiC | 3.26 | 900 | 600 | Inverter xe điện, nguồn |
| GaN | 3.39 | 2000 | 500 | Sạc nhanh, radar quân sự |
(Nguồn: Semiconductor Industry Association, 2025)
Bài viết đã phân tích chi tiết vật liệu bán dẫn là gì, cơ chế hoạt động dựa trên cấu trúc vùng năng lượng, và so sánh ưu nhược điểm của từng loại vật liệu trong ứng dụng thực tế. Việc lựa chọn vật liệu phù hợp phụ thuộc vào yêu cầu cụ thể: Silicon cho sản xuất hàng loạt chi phí thấp, SiC/GaN cho hiệu suất cao môi trường khắc nghiệt, hợp chất III-V cho tần số cao và quang điện tử.
Ngày Cập Nhật 09/03/2026 by Minh Anh
