Việc nắm vững phương pháp tính đường kính ống nước là yếu tố then chốt giúp tối ưu áp suất thủy lực và đảm bảo độ bền cho hệ thống cấp thoát nước hiện đại. Bài viết này cung cấp các công thức chuẩn xác, phương pháp đo thực tế tại công trường và bảng quy đổi kích thước phi ống nước giúp bạn lựa chọn vật tư chuẩn xác nhất, tránh các lỗi kỹ thuật gây lãng phí năng lượng hoặc hỏng hóc đường ống.
Khái niệm Phi trong hệ thống kỹ thuật đường ống
Trong thi công cơ điện và xây dựng, “Phi” (ký hiệu là $varnothing$ hoặc D) là thuật ngữ dùng để chỉ đường kính ngoài của ống nước. Đơn vị đo lường phổ biến nhất tại Việt Nam là milimet (mm), trong khi các tiêu chuẩn nhập khẩu như ASTM (Mỹ) thường sử dụng đơn vị Inch. Việc xác định tính đường kính ống nước dựa trên Phi giúp thợ kỹ thuật chọn lựa các phụ kiện ống nước PVC (co, tê, măng sông) tương thích hoàn toàn.
Ví dụ thực tế: Khi bạn yêu cầu “ống nhựa Tiền Phong Phi 21”, điều này tương đương với đường kính ngoài thực tế của ống là 21mm. Tuy nhiên, trong môi trường công nghiệp, thông số này cần được phân biệt rõ với kích thước danh định (DN) để tránh sai sót khi lắp đặt hệ thống máy bơm công suất lớn.

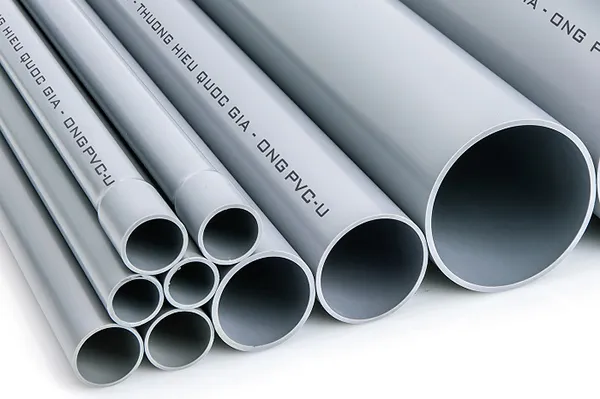

Phi ống nướcPhi ống nước là thông số biểu thị đường kính ngoài thực tế của vật liệu ống
Phương pháp tính đường kính ống nước thông qua công thức toán học
Việc tính đường kính ống nước không chỉ dừng lại ở phép đo bề mặt mà còn phải tính toán đến lưu lượng và độ dày thành ống. Tùy vào tiêu chuẩn sản xuất (hệ ISO hay hệ Inch), các ký hiệu sẽ có ý nghĩa khác nhau:
- OD (Outside Diameter): Đường kính ngoài, ký hiệu phổ biến là $varnothing$ hoặc D.
- ID (Inside Diameter): Đường kính trong, ký hiệu là DN hoặc A.
- NPS (Nominal Pipe Size): Kích thước ống danh định (tiêu chuẩn Bắc Mỹ), tính bằng Inch.
Công thức xác định đường kính ngoài dựa trên chu vi (dùng khi ống đã lắp đặt và không thể đo trực tiếp mặt cắt): $$D = frac{C}{pi}$$ Trong đó:
- D: Đường kính ngoài (Phi)
- C: Chu vi ngoài đo được bằng thước dây
- $pi$: Hằng số Pi (~3.14159)
Đối với việc xác định khả năng chịu tải hoặc vận tốc dòng chảy, chúng ta cần tính đường kính ống nước bên trong (DN) theo công thức: Đường kính trong (DN) = Đường kính ngoài (OD) – (2 x Độ dày thành ống)
⚠️ Lưu ý: Độ dày thành ống (Schedule – SCH) càng lớn thì đường kính trong càng hẹp, dù đường kính ngoài không đổi. Điều này ảnh hưởng trực tiếp đến trở lực dòng chảy trong hệ thống.

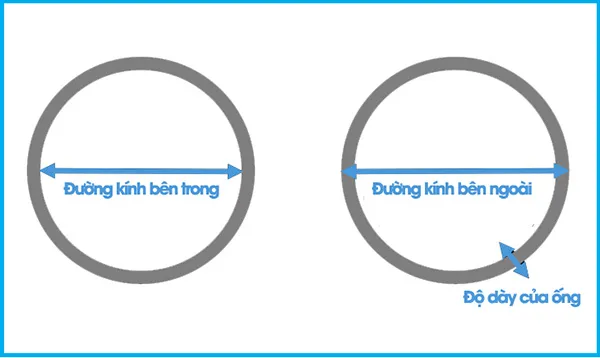

Hình ảnh minh hoạ á»’ng nÆ°á»›cSơ đồ mặt cắt minh họa các thành phần cấu tạo khi tính toán kích thước ống
Công cụ hỗ trợ đo đạc đường kính trực tiếp tại hiện trường
Để tính đường kính ống nước với độ chính xác cao phục vụ cho các mối nối ren hoặc mặt bích, kỹ sư thường sử dụng các thiết bị đo lường chuyên dụng thay vì ước lượng bằng mắt:
Thước cặp (Vernier Caliper)
Đây là thiết bị phổ biến nhất để đo Phi ống. Ưu điểm của thước cặp là có thể đo cả đường kính ngoài (dùng hàm kẹp dưới) và đường kính trong (dùng hàm kẹp trên). Đối với ống inox hoặc ống thép đúc, sử dụng thước cặp điện tử giúp đạt độ chính xác đến 0.01mm.
Panme (Micrometer)
Sử dụng khi cần tính đường kính ống nước cực kỳ chính xác cho các hệ thống yêu cầu độ kín khít tuyệt đối như hệ thống khí nén áp lực cao hoặc ống mao dẫn. Panme hạn chế được sai lệch do lực kẹp không đều.
Thước dây và công thức quy đổi
Khi ống đã nằm trong hệ thống cố định và không có khoảng trống để đưa hàm thước cặp vào, hãy dùng thước dây đo chu vi và áp dụng công thức $D = frac{C}{3.14}$.

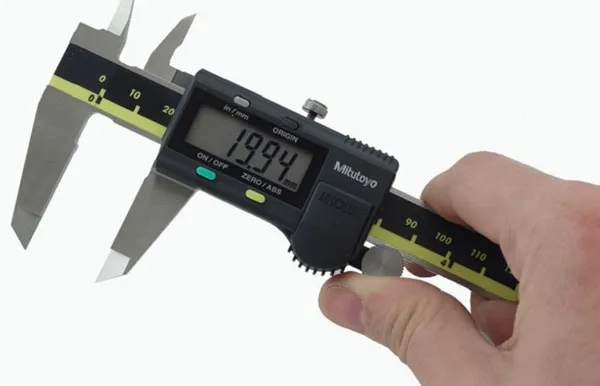

ThÆ°á»›c cặpThao tác sử dụng thước cặp để xác định chính xác kích thước Phi ống thực tế
Bảng quy đổi thông số Phi ống nước phổ biến năm 2026
Dưới đây là bảng dữ liệu thực tế giúp bạn nhanh chóng tính đường kính ống nước thông qua các đơn vị đo lường khác nhau. Lưu ý rằng các số liệu này được quy chuẩn hóa cho hầu hết các loại ống nhựa PVC, HDPE và ống thép hiện nay.
| Phi (mm) | Inch quy đổi (Nominal) | Đường kính (cm) | Đường kính (dm) | Đường kính (m) |
|---|---|---|---|---|
| 10 | 1/8″ | 1.0 | 0.10 | 0.010 |
| 13 | 1/4″ | 1.3 | 0.13 | 0.013 |
| 21 | 1/2″ | 2.1 | 0.21 | 0.021 |
| 27 | 3/4″ | 2.7 | 0.27 | 0.027 |
| 34 | 1″ | 3.4 | 0.34 | 0.034 |
| 42 | 1-1/4″ | 4.2 | 0.42 | 0.042 |
| 48 | 1-1/2″ | 4.8 | 0.48 | 0.048 |
| 60 | 2″ | 6.0 | 0.60 | 0.060 |
| 90 | 3″ | 9.0 | 0.90 | 0.090 |
| 114 | 4″ | 11.4 | 1.14 | 0.114 |
Thông thường, thợ nước tại Việt Nam gọi tên ống theo kích thước Phi gần đúng nhất. Chẳng hạn, ống 1/2 inch được gọi là Phi 21, nhưng thực tế đường kính ngoài có thể dao động từ 21.2mm đến 21.4mm tùy theo tiêu chuẩn ASTM hay ISO (Theo tài liệu kỹ thuật của Thép Đại Phát Lộc).
Ảnh hưởng của việc tính sai đường kính đến hệ thống
Nếu không biết cách tính đường kính ống nước chính xác, bạn sẽ gặp phải các rủi ro sau:
- Sụt giảm áp suất: Chọn ống quá nhỏ so với lưu lượng cần thiết làm tăng ma sát, khiến áp lực nước ở đầu ra yếu.
- Hiện tượng búa nước (Water Hammer): Khi đường kính ống không phù hợp với vận tốc dòng chảy, việc đóng mở van đột ngột có thể gây ra những cú va đập thủy lực mạnh, làm vỡ ống hoặc hỏng van.
- Lãng phí chi phí: Sử dụng ống quá lớn so với nhu cầu thực tế gây lãng phí vật tư và khó khăn trong thi công tại không gian hẹp.
Theo chuyên gia tại Công ty TNHH Thép Đại Phát Lộc, việc thiết kế hệ thống ống dẫn cho nhà cao tầng trong năm 2026 đòi hỏi tính toán kỹ lưỡng giữa áp suất vận hành và đường kính danh định để đạt hiệu suất năng lượng tối ưu.
Hiểu rõ quy trình tính đường kính ống nước giúp bạn làm chủ thông số vật tư và thi công an toàn. Việc kết hợp giữa công thức toán học và công cụ đo chuyên dụng như thước cặp là cách tốt nhất để đảm bảo tính chuẩn xác cho mọi công trình cấp thoát nước, đặc biệt là trước khi tiến hành nghiệm thu bằng máy thử áp lực đường ống nước.
