Thép lưới hàn là vật liệu cốt thép được sử dụng rộng rãi trong các kết cấu bê tông cốt thép, từ sàn, vách đến các công trình dân dụng và công nghiệp. Việc tuân thủ tiêu chuẩn thép lưới hàn trong thiết kế, thi công và nghiệm thu là yếu tố then chốt đảm bảo an toàn, độ bền và hiệu quả của công trình. Bài viết này cung cấp cái nhìn chi tiết về các quy định, yêu cầu kỹ thuật và quy trình liên quan đến thép lưới hàn theo tiêu chuẩn quốc gia, nhằm nâng cao chất lượng và độ tin cậy cho mọi dự án xây dựng.
Khi tìm hiểu về tiêu chuẩn thép lưới hàn, người đọc sẽ được trang bị kiến thức sâu sắc về cấu tạo, thông số kỹ thuật và các quy định pháp lý. Bài viết đi sâu vào các khía cạnh quan trọng như chất lượng sợi thép, quy trình sản xuất, dung sai cho phép, yêu cầu về mối hàn và các điều kiện kết cấu lưới hoàn chỉnh. Đồng thời, các hướng dẫn thiết kế chi tiết bao gồm cách thể hiện trên bản vẽ, neo nối cốt thép và chuyển đổi tương đương từ thép rời sang lưới thép hàn sẽ là tài liệu tham khảo hữu ích cho kỹ sư và nhà thầu.
Cuối cùng, quy trình lắp đặt và nghiệm thu lưới thép hàn tại hiện trường được trình bày rõ ràng, giúp đảm bảo chất lượng công trình từ khâu chuẩn bị vật liệu đến quá trình thi công và kiểm tra cuối cùng.
1. Phạm vi áp dụng và Tài liệu viện dẫn
Tiêu chuẩn này quy định việc sử dụng lưới thép hàn, được sản xuất từ dây thép có đường kính từ 4 mm đến 12 mm, trong các giai đoạn thiết kế, thi công lắp đặt và nghiệm thu kết cấu bê tông cốt thép dạng tấm. Các quy định này áp dụng cho việc thiết kế và thi công thông thường, yêu cầu tuân thủ thêm các tiêu chuẩn hiện hành liên quan khi xây dựng trong môi trường có tác nhân ăn mòn.
Các tài liệu viện dẫn quan trọng bao gồm:
- TCVN 3101:1979 về Dây thép cacbon thấp kéo nguội dùng làm cốt thép bê tông.
- TCVN 6287:1997 về Thép thanh cốt bê tông – Thử uốn và uốn lại không hoàn toàn.
- TCVN 6288:1997 về Dây thép vuốt nguội để làm cốt bê tông và sản xuất lưới thép hàn làm cốt.
- TCVN 5574:2012 về Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế.
2. Thuật ngữ và Định nghĩa
Để hiểu rõ các quy định, cần nắm vững các thuật ngữ sau:
- Sợi thép (Wire): Dây thép tuân theo các yêu cầu kỹ thuật của tiêu chuẩn.
- Cuộn thép (Coil): Sợi thép dài, liên tục được cuộn thành vòng tròn đồng tâm.
- Bó thép (Fagged bars): Hai hoặc nhiều cuộn sợi thép hoặc một số sợi thép thẳng được kết hợp lại.
- Lô thép (Lot): Một khối lượng nhất định các cuộn hoặc bó thép thuộc cùng cỡ sợi và cùng loại thép.
- Diện tích tiết diện ngang hiệu dụng: Diện tích mặt cắt ngang của sợi thép, xác định theo phụ lục C.
- Cỡ sợi (Wire size): Đường kính sợi thép, dựa trên diện tích tiết diện ngang hiệu dụng.
- Bước sợi (Wire spacing): Khoảng cách giữa tâm của hai sợi thép liên tiếp trong lưới.
- Sợi dọc (Longitudinal wire): Sợi thép chịu lực chính trong lưới.
- Sợi ngang (Tranverse wire): Sợi thép vuông góc với sợi dọc.
- Đầu thừa (Overhang): Đoạn sợi thép kéo dài ra ngoài chu vi của lưới.
- Lưới thép (Steel fabric): Mạng lưới các sợi ngang và dọc được liên kết tại các điểm giao nhau bằng hàn điểm.
- Kích cỡ ô lưới (Mesh size): Kích thước của các ô vuông hoặc chữ nhật tạo bởi các sợi thép.
- Chiều dài/Chiều rộng mảnh lưới hoặc cuộn lưới: Kích thước tổng thể của lưới thép theo phương sợi dọc và sợi ngang.
- Lô lưới (Lot of fabric): Một số lượng nhất định của cùng một loại lưới thép, không vượt quá 10.000 m².
3. Sản phẩm Lưới thép Hàn
3.1 Kích cỡ và Khối lượng
Các loại lưới thép thông dụng bao gồm lưới ô vuông (A, E, F) và lưới ô chữ nhật (B, C) với các bước sợi và cỡ sợi đa dạng, đi kèm là khối lượng tiêu chuẩn trên một mét vuông. Kích cỡ mảnh lưới và cuộn lưới thường dùng cũng được tiêu chuẩn hóa về chiều dài và chiều rộng.
3.2 Chất lượng Sợi thép
Mọi lưới thép phải được chế tạo từ sợi thép đáp ứng các yêu cầu kỹ thuật nghiêm ngặt về thành phần hóa học, tính chất cơ học và dung sai kích thước. Sợi thép không được có các khuyết tật như xoắn, rạn nứt hoặc giảm tiết diện quá giới hạn cho phép.
3.3 Phương pháp Tạo lưới
Lưới thép được tạo ra bằng cách đặt sợi ngang và dọc theo khoảng cách đã định, sau đó liên kết bằng phương pháp hàn điểm. Các mối hàn phải đảm bảo lực cắt tối thiểu theo quy định, tùy thuộc vào loại sợi thép (trơn hay có gờ) và đường kính sợi.
3.4 Dung sai cho phép
Các dung sai cho phép về bước sợi, khối lượng lưới trên một mét vuông và kích thước lưới thép được quy định chặt chẽ để đảm bảo tính chính xác của sản phẩm:
- Dung sai bước sợi: Không quá 7,5 % bước sợi tiêu chuẩn hoặc không quá 15 mm.
- Dung sai khối lượng: ± 6 % trên một mét vuông.
- Dung sai kích thước lưới: ± 0,5 % nhưng không quá 25 mm.
3.5 Yêu cầu về Mối hàn
Mối hàn phải đảm bảo không bị gãy trong quá trình vận chuyển và lắp đặt. Số lượng mối hàn gãy cho phép được giới hạn theo tỷ lệ phần trăm trên tổng số mối hàn hoặc trên một diện tích nhất định, tùy thuộc vào dạng lưới (mảnh hoặc cuộn).
3.6 Điều kiện đối với Kết cấu Lưới hoàn chỉnh
Lưới thép hàn không được có lỗi gia công, gỉ sét hoặc các hiện tượng làm giảm liên kết với bê tông. Mối hàn phải chịu được lực cắt tối thiểu theo quy định.
3.7 Kiểm tra và Nghiệm thu Sản phẩm
Chủ đầu tư có quyền tham dự vào quá trình chế tạo hoặc yêu cầu giấy chứng chỉ vật liệu, mối hàn đã được thử nghiệm theo tiêu chuẩn. Mỗi lô lưới xuất xưởng cần có nhãn mác ghi rõ mã số tiêu chuẩn, ký hiệu lưới và tên nhà sản xuất.
3.8 Thông tin Cần cung cấp khi Đặt hàng
Bên đặt hàng cần cung cấp rõ ràng về yêu cầu đối với dạng sợi thép (trơn, có gờ), cỡ sợi, bước sợi, chiều dài đầu thừa, kích thước mảnh lưới và số lượng.
4. Thiết kế Sử dụng Lưới thép Hàn
4.1 Thể hiện trên Bản vẽ
Bản vẽ thiết kế kỹ thuật phải chỉ rõ phạm vi, vị trí, loại lưới thép, đặc trưng kỹ thuật (nếu là lưới đặc biệt) và phương của sợi dọc. Các chi tiết như vị trí nối chồng, khoảng nối chồng, khoảng neo lưới cũng cần được thể hiện đầy đủ.
4.2 Neo và Nối cốt thép
4.2.1 Chiều dài Neo
Chiều dài neo được tính toán dựa trên ứng suất neo giới hạn, cường độ tính toán của sợi thép và đường kính sợi thép. Ứng suất neo giới hạn phụ thuộc vào cường độ tiêu chuẩn của bê tông và hệ số b, tùy thuộc vào trạng thái kéo nén và cấu tạo lớp lưới.
4.2.2 Nối chồng cốt thép
Quy định về nối chồng bao gồm:
- Không nối chồng quá nhiều lưới tại một vị trí.
- Không nối chồng đồng thời cả lưới chịu mô men dương và âm trên cùng một tiết diện.
- Tránh nối chồng trong vùng có ứng suất kéo lớn.
- Giá trị giới hạn chiều dài nối chồng cốt thép được xác định dựa trên cấp độ bền bê tông, loại sợi thép và số mối hàn trong khoảng nối.
4.2.3 Chuyển đổi tương đương từ Thép rời sang Lưới thép hàn
Diện tích cốt thép rời chịu lực A có thể thay thế bằng lưới thép hàn với diện tích thép quy đổi Atd, dựa trên tỷ lệ cường độ tính toán của thép lưới và thép rời.
4.3 Lựa chọn Lưới thép
Việc lựa chọn loại lưới (ô vuông hay ô chữ nhật) và thông số cụ thể dựa trên đặc điểm kết cấu, diện tích thép tính toán, đảm bảo hiệu quả kinh tế và kỹ thuật. Có thể đặt hàng sản xuất lưới thép đặc biệt nếu các dạng thông thường không đáp ứng yêu cầu.
5. Thi công Lắp đặt và Nghiệm thu Lưới thép Hàn
5.1 Kiểm tra Lưới thép hàn tại Hiện trường
Trước khi lắp đặt, cần kiểm tra bề rộng, chiều dài, đầu thừa sợi ngang, khoảng cách sợi, chênh lệch khoảng cách sợi và dung sai đường kính sợi thép. Bề mặt sợi thép phải sạch, không có các khuyết tật ảnh hưởng đến liên kết với bê tông.
5.2 Yêu cầu về Lưới thép
Lưới phải vuông góc, không biến dạng, đúng chủng loại và số lượng mối hàn gãy trong quá trình vận chuyển, lắp đặt không vượt quá giới hạn cho phép.

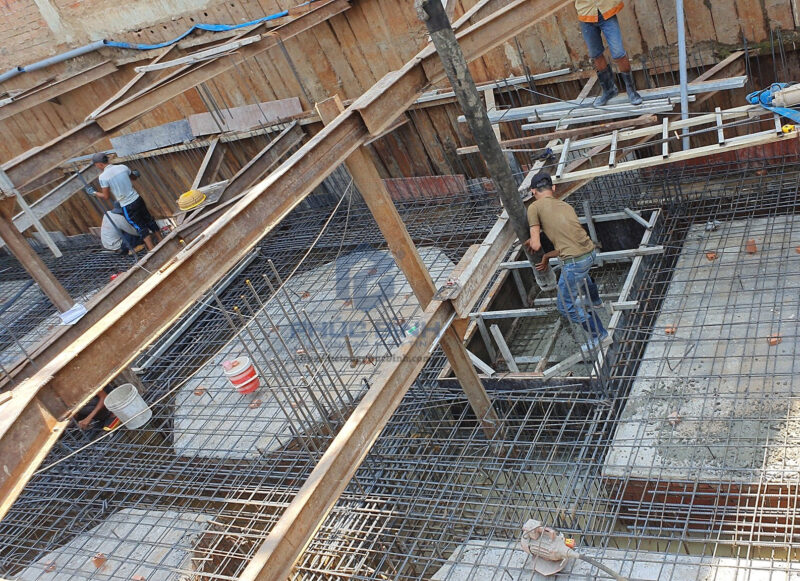

5.3 Lắp đặt Lưới thép hàn
- Đảm bảo các bộ phận lắp đặt trước không cản trở các bộ phận sau.
- Sử dụng giá đỡ hoặc con kê để cố định vị trí lưới thép, tránh biến dạng.
- Đặt sợi dọc theo đúng phương chịu lực thiết kế.
- Đảm bảo chiều dài lớp bảo vệ bê tông theo quy định.
- Chiều dài nối chồng phải tuân thủ yêu cầu thiết kế.
- Kiểm tra mức độ gỉ của thép trước khi đổ bê tông, xử lý nếu cần thiết.
5.4 Kiểm tra và Nghiệm thu Công tác lắp đặt
Quá trình kiểm tra bao gồm sự phù hợp của loại thép, lưới thép với thiết kế, chủng loại, vị trí, kích thước, số lượng lưới lắp đặt, vật liệu con kê, mật độ và sai lệch chiều dày lớp bê tông bảo vệ.
Các yêu cầu và phương pháp kiểm tra được thực hiện theo quy định tại Bảng 7, đảm bảo chất lượng công tác lưới thép hàn so với thiết kế trước khi đổ bê tông. Hồ sơ nghiệm thu bao gồm bản vẽ thiết kế, kết quả kiểm tra mẫu thử, biên bản thay đổi cốt thép và nhật ký công trình.
6. Phụ lục và Hướng dẫn bổ sung
Các phụ lục cung cấp thông tin chi tiết về ký hiệu lưới trên bản vẽ, phương pháp thử nghiệm (kéo, uốn, cắt mối hàn), tiêu chuẩn cho thép kéo nguội, ví dụ thể hiện lưới trên bản vẽ và các chú ý khi thiết kế kết cấu sử dụng lưới thép hàn cho sàn, vách cứng, mặt đường bê tông cốt thép, cùng ví dụ tính toán nối chồng cốt thép.
Hiểu rõ và áp dụng chính xác tiêu chuẩn thép lưới hàn là nền tảng để xây dựng nên những công trình bền vững, an toàn và đạt chất lượng cao. Việc tuân thủ các quy định về thiết kế, thi công và nghiệm thu không chỉ đáp ứng yêu cầu pháp lý mà còn góp phần nâng cao uy tín và hiệu quả của các dự án xây dựng.
