Khi lắp đặt hệ thống lọc nước sinh hoạt, việc sắp xếp thứ tự các lớp vật liệu lọc nước đúng kỹ thuật quyết định 70% hiệu quả xử lý. Bài viết này phân tích cấu trúc lớp lọc chuẩn kỹ thuật, giải thích cơ chế hoạt động từng tầng, và hướng dẫn tùy biến theo đặc tính nguồn nước thực tế.

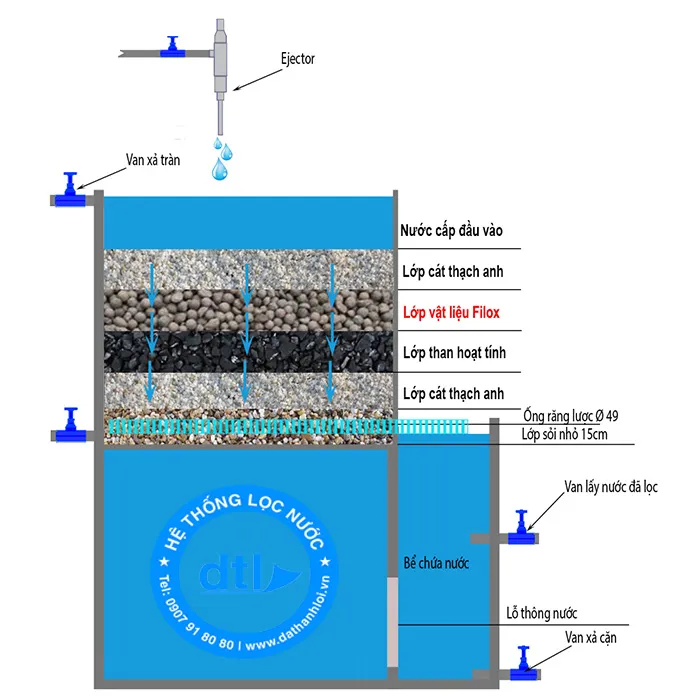

Hạt lọc filox sử dụng trong bể lọc nước
Nguyên lý thiết kế cấu trúc lớp lọc
Hệ thống lọc nước hoạt động theo nguyên lý dòng chảy từ dưới lên (upflow) hoặc từ trên xuống (downflow). Thứ tự các lớp vật liệu lọc nước được thiết kế dựa trên 3 yếu tố:
Kích thước hạt tăng dần: Lớp dưới cùng có hạt lớn nhất (sỏi 10-20mm), lớp trên cùng có hạt nhỏ nhất (cát 0.5-0.8mm). Cấu trúc này ngăn hiện tượng xuyên thủng lớp lọc khi rửa ngược.
Mật độ riêng giảm dần: Sỏi cuội (2.6 g/cm³) ở đáy, than hoạt tính (0.4-0.5 g/cm³) ở giữa. Khi rửa ngược, dòng nước đẩy các lớp giãn nở đúng tỷ lệ mà không xáo trộn.
Chức năng xử lý chuyên biệt: Mỗi lớp nhắm vào nhóm tạp chất cụ thể — cặn lơ lửng, kim loại hòa tan, chất hữu cơ, mùi vị. Thứ tự sắp xếp tạo chuỗi phản ứng hóa học liên tiếp.
Vật liệu lọc nước sinh hoạt phổ biến
Cấu trúc 5 lớp chuẩn cho nước giếng khoan
Với nguồn nước giếng khoan nhiễm phèn, sắt, mangan — thứ tự các lớp vật liệu lọc nước từ đáy lên đỉnh:
Lớp 1 – Sỏi cuội (150-200mm): Đường kính hạt 10-20mm, tạo khoảng trống thu gom nước đã lọc. Lớp này ngăn vật liệu mịn rơi xuống ống thoát, đồng thời phân bố đều dòng nước khi rửa ngược. Chiều cao tối thiểu 150mm.
Lớp 2 – Cát thạch anh thô (200-250mm): Hạt 2-4mm, giữ lại cặn lơ lửng kích thước 50-500 micron. Lớp này chịu tải trọng cơ học cao nhất, chống sói mòn cho các lớp phía trên. Cát thạch anh có độ cứng Mohs 7, không bị mài mòn bởi dòng nước.
Lớp 3 – Vật liệu khử phèn (300-400mm): Sử dụng cát mangan, hạt Birm hoặc Filox tùy nồng độ sắt/mangan. Cơ chế oxy hóa xúc tác: Fe²⁺ → Fe³⁺ → kết tủa Fe(OH)₃. Lớp này yêu cầu pH > 6.8 và hàm lượng oxy hòa tan > 2 mg/L để hoạt động hiệu quả.
Lớp 4 – Than hoạt tính (400-500mm): Loại than dừa hoặc than gáo dừa với diện tích bề mặt 900-1100 m²/g. Hấp phụ chất hữu cơ, clo dư, mùi tanh, màu vàng do tanin. Than hoạt tính cần được hoạt hóa lại sau 12-18 tháng bằng dung dịch NaCl 10%.
Lớp 5 – Cát thạch anh mịn (100-150mm): Hạt 0.5-0.8mm, lọc tinh cặn siêu mịn thoát ra từ lớp than. Đồng thời tạo lớp bảo vệ ngăn than bị cuốn theo dòng nước ra ngoài.

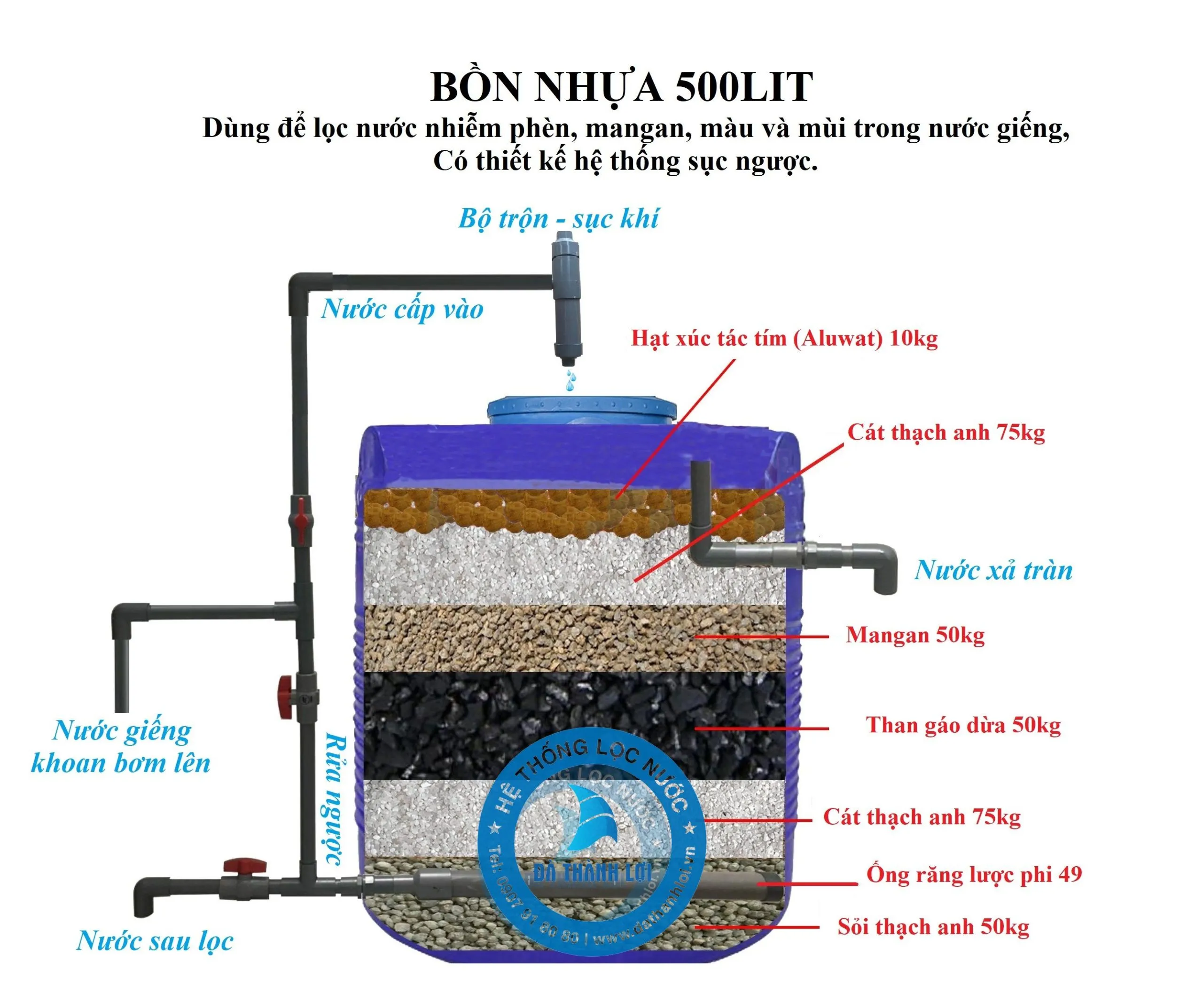

Vật liệu lọc nước đổ cho bồn 500lit bằng nhựa tự chế
Biến thể cấu trúc cho nước máy nhiễm clo
Nước máy đã qua xử lý sơ bộ, chủ yếu cần khử clo dư và cải thiện mùi vị. Thứ tự các lớp vật liệu lọc nước được đơn giản hóa:
Lớp nền sỏi cuội (150mm) → Cát thạch anh thô (200mm) → Than hoạt tính tăng cường (600-700mm) → Cát mịn (100mm)
Điểm khác biệt: Tăng chiều cao lớp than hoạt tính lên 600-700mm để tăng thời gian tiếp xúc. Sử dụng than hoạt tính loại đặc biệt khử clo (iodine number > 1000 mg/g). Bỏ lớp vật liệu khử phèn vì nước máy không chứa sắt/mangan hòa tan.
Thời gian lưu nước trong bể tối thiểu 8-10 phút để phản ứng khử clo hoàn toàn: Cl₂ + C (than) → 2Cl⁻ + CO₂.
Tùy biến cho nước nhiễm asen
Asen trong nước giếng khoan vùng đồng bằng sông Hồng là vấn đề nghiêm trọng. Thứ tự các lớp vật liệu lọc nước cần bổ sung lớp chuyên biệt:
Sỏi cuội (150mm) → Cát thô (200mm) → Cát mangan đặc biệt (400mm) → Hạt ODM 2F (300mm) → Than hoạt tính (400mm) → Cát mịn (100mm)
Cát mangan loại MnO₂ > 35% oxy hóa As³⁺ thành As⁵⁺. Hạt ODM 2F (diatomit + zeolit + bentonit) hấp phụ As⁵⁺ với dung lượng 2-3 mg As/g vật liệu. Cơ chế kép này giảm asen từ 200-300 µg/L xuống < 10 µg/L (chuẩn WHO).
Lưu ý: Lớp ODM 2F cần thay thế sau 8-10 tháng vì bão hòa hấp phụ. Kiểm tra nồng độ asen đầu ra hàng tháng bằng test kit.

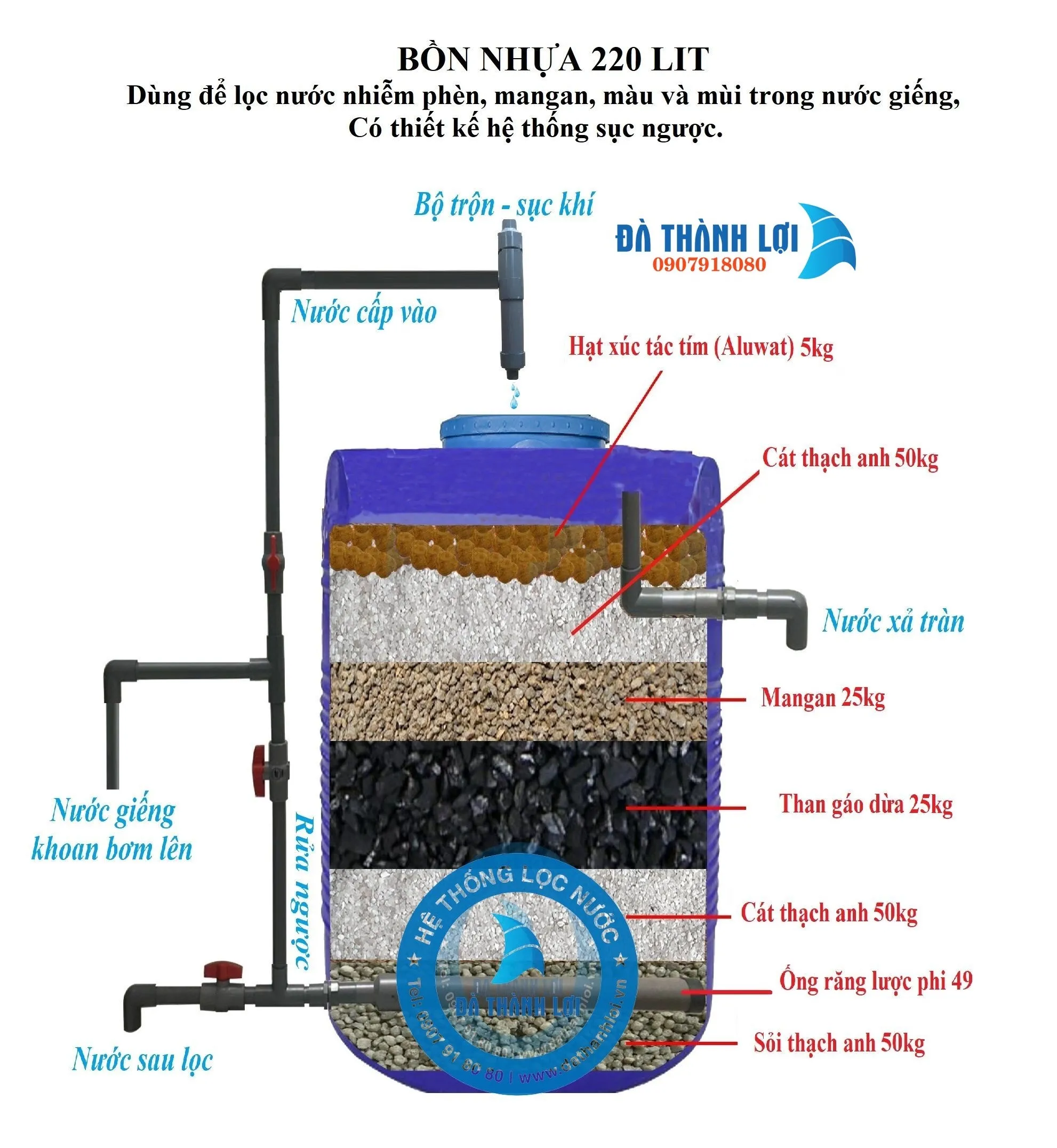

Làm bể lọc nước giếng khoan bằng thùng nhựa
Sai lầm thường gặp khi sắp xếp lớp lọc
Đảo ngược thứ tự cát thô – cát mịn: Nhiều thợ lắp đặt đặt cát mịn ở dưới, cát thô ở trên. Kết quả: Cát mịn bị nghẹt nhanh, áp lực tăng đột biến, hiệu suất giảm 60% sau 2-3 tháng.
Bỏ qua lớp sỏi cuội: Tiết kiệm chi phí bằng cách dùng cát thô thay sỏi. Hậu quả: Ống thoát nước bị tắc bởi cát, dòng nước rửa ngược phân bố không đều, vật liệu bị xáo trộn.
Chiều cao lớp than quá mỏng: Chỉ đổ 200-300mm than để giảm giá. Thời gian tiếp xúc không đủ, clo dư vẫn còn 0.3-0.5 mg/L, nước có mùi tanh.
Trộn lẫn vật liệu cũ – mới: Khi thay vật liệu, giữ lại 30-40% vật liệu cũ trộn với mới. Vật liệu cũ đã bão hòa tạp chất, giảm hiệu suất tổng thể 25-35%.
Quy trình rửa ngược duy trì hiệu suất
Rửa ngược (backwash) loại bỏ cặn tích tụ, tái tạo khả năng lọc. Tần suất: 3-5 ngày/lần với nước giếng khoan, 7-10 ngày/lần với nước máy.
Bước 1 – Rửa ngược: Bơm nước sạch từ dưới lên với lưu lượng 15-20 m³/h/m² diện tích bể. Duy trì 10-15 phút cho đến khi nước tràn trong. Lớp vật liệu giãn nở 30-40%, cặn bám tách ra.
Bước 2 – Rửa xuôi: Cho nước chảy từ trên xuống với lưu lượng bình thường 5-8 phút. Loại bỏ cặn còn sót, ổn định lại các lớp vật liệu.
Bước 3 – Xả nước đầu: Xả 50-100 lít nước đầu tiên sau rửa ngược vì còn chứa cặn lơ lửng. Sau đó hệ thống hoạt động bình thường.
Dấu hiệu cần rửa ngược: Áp lực đầu vào tăng > 0.3 bar so với ban đầu, lưu lượng nước giảm > 20%, nước đầu ra có màu vàng nhạt.
Thay thế vật liệu theo chu kỳ
Cát thạch anh: Tuổi thọ 5-7 năm. Thay khi hạt cát bị vỡ vụn, kích thước giảm > 30%, hoặc bề mặt bị phủ lớp cặn cứng không rửa sạch được.
Cát mangan/Birm: 2-3 năm. Dấu hiệu hết hạn: Nước đầu ra vẫn có màu vàng sau rửa ngược, test nhanh cho thấy Fe > 0.3 mg/L.
Than hoạt tính: 12-18 tháng. Kiểm tra bằng cách ngửi — than hết hạn có mùi tanh, ẩm mốc. Hoặc test iodine number < 500 mg/g.
Hạt ODM 2F: 8-10 tháng với nước nhiễm asen nặng. Test asen đầu ra hàng tháng, thay khi As > 10 µg/L.
Chi phí thay vật liệu cho bể 500 lít: 1.2-1.8 triệu đồng (bao gồm cát, than, vật liệu khử phèn). Thay định kỳ giúp duy trì hiệu suất lọc > 90%, tránh tình trạng nước đầu ra kém chất lượng.
Kho vật liệu lọc nước tại Đà Nẵng
Hiểu rõ thứ tự các lớp vật liệu lọc nước và cơ chế hoạt động giúp bạn tự kiểm soát chất lượng nước sinh hoạt. Khi lắp đặt mới hoặc nâng cấp hệ thống, ưu tiên chọn vật liệu có nguồn gốc rõ ràng, tham khảo phân tích mẫu nước để tùy biến cấu trúc lớp lọc phù hợp.
Ngày Cập Nhật 09/03/2026 by Minh Anh
