Thiết kế kết cấu thép cho nhà xưởng, nhà kho hay các công trình công nghiệp đã trở nên quen thuộc, mang lại nhiều lợi ích vượt trội. Để đảm bảo một công trình vững chắc, thẩm mỹ và tuân thủ các tiêu chuẩn thiết kế kết cấu thép, việc nắm vững quy trình là tối quan trọng. Bài viết này sẽ đi sâu vào quy trình thiết kế kết cấu thép nhà công nghiệp, cung cấp kiến thức chuyên sâu, giúp độc giả hiểu rõ các bước và tiêu chí quan trọng.
Thiết kế kết cấu thép là nền tảng quyết định sự an toàn và hiệu quả của mọi công trình công nghiệp. Một quy trình thiết kế bài bản, khoa học không chỉ tối ưu hóa chi phí vật liệu mà còn đảm bảo tiến độ thi công và độ bền vững theo thời gian. Chúng tôi cam kết mang đến sự chuyên nghiệp trong từng bản vẽ thiết kế kết cấu thép.
Nội dung này sẽ làm rõ các khía cạnh thiết yếu từ việc phân tích yêu cầu ban đầu, lập sơ đồ kết cấu, tính toán tải trọng, lựa chọn vật liệu đến việc sử dụng các phần mềm chuyên dụng và tuân thủ các tiêu chuẩn quốc tế. Việc hiểu rõ quy trình thiết kế kết cấu thép nhà công nghiệp sẽ giúp các chủ đầu tư và kỹ sư đưa ra những quyết định sáng suốt, tạo nên những công trình vững chắc, an toàn và hiệu quả kinh tế.
Vai Trò Cốt Lõi Của Việc Thiết Kế Kết Cấu Thép
Công tác thiết kế là bước khởi đầu, có ảnh hưởng quyết định đến sự thành công của một dự án xây dựng. Một bản thiết kế kết cấu thép tối ưu không chỉ giúp tiết kiệm đáng kể chi phí vật tư mà còn góp phần giảm thiểu hao phí nguyên vật liệu và rút ngắn thời gian thi công. Khi phương án tổng mặt bằng và kiến trúc đã được chốt, việc triển khai thiết kế kết cấu thép trở thành bước tiếp theo mang tính chiến lược.
Một phương án kết cấu hợp lý không chỉ mang lại hiệu quả kinh tế về vật liệu mà còn tối ưu hóa biện pháp sản xuất, thi công. Điều này giúp giảm thiểu chi phí, đẩy nhanh tiến độ xây dựng và đặc biệt là đảm bảo an toàn tuyệt đối trong quá trình lắp dựng. Quá trình này đòi hỏi sự am hiểu sâu sắc về kỹ thuật, vật liệu và quy trình thi công thực tế.
Tiêu Chí Quan Trọng Khi Thiết Kế Kết Cấu Thép
Mọi công trình kết cấu thép, đặc biệt là nhà xưởng, cần đáp ứng ba tiêu chí cốt lõi: mục đích sử dụng, độ an toàn, bền vững và tính kinh tế. Những yếu tố này phải được cân nhắc kỹ lưỡng trong suốt quá trình thiết kế kết cấu thép.
Phân Tích Tải Trọng Và Chế Độ Làm Việc Của Cầu Trục
Trong thiết kế nhà công nghiệp, việc bố trí lưới cột, hệ thống nâng hạ và thiết bị sản xuất phải ăn khớp với dây chuyền công nghệ. Khung nhà phải đảm bảo đủ cứng để cầu trục hoạt động ổn định. Tuổi thọ công trình phụ thuộc vào mức độ ăn mòn của môi trường xung quanh.
Cầu trục đóng vai trò quan trọng, ảnh hưởng trực tiếp đến kết cấu nhà xưởng. Tải trọng của cầu trục là tải trọng lặp, động lực, dễ gây hao mòn và hư hại. Do đó, việc xác định rõ cường độ hoạt động, hay còn gọi là chế độ làm việc của cầu trục, là yếu tố then chốt khi thiết kế kết cấu thép nhà công nghiệp.
Cầu trục nhà công nghiệp được phân loại theo bốn chế độ làm việc chính, mỗi chế độ có yêu cầu về tải trọng và tần suất hoạt động khác nhau:
- Chế độ nhẹ: Ít thời gian hoạt động, hiếm khi cẩu vật nặng nhất. Thường thấy ở các xưởng sửa chữa, lắp đặt thiết bị.
- Chế độ vừa: Phù hợp cho dây chuyền sản xuất hàng loạt nhỏ hoặc xưởng cơ khí lắp ráp.
- Chế độ nặng: Áp dụng cho xưởng sản xuất hàng loạt lớn, nhà kho, xưởng rèn dập, đòi hỏi khả năng chịu tải và tần suất hoạt động cao hơn.
- Chế độ rất nặng: Hoạt động gần như liên tục, thường xuyên cẩu vật nặng bằng sức tải tối đa. Ví dụ điển hình là các xưởng luyện kim, cán thép.
Kết cấu nhà xưởng hoạt động dưới chế độ nặng phải chịu tác động xung kích liên tục. Do đó, việc đảm bảo các yêu cầu đặc biệt về tính toán và cấu tạo theo quy phạm là bắt buộc đối với thiết kế kết cấu thép trong trường hợp này.
Đảm Bảo Tính Kinh Tế Trong Thiết Kế
Yếu tố kinh tế luôn là mối quan tâm hàng đầu. Một bản thiết kế kết cấu thép nhà công nghiệp cần đảm bảo chi phí xây dựng thấp nhất có thể. Đồng thời, cần tính toán hiệu quả kinh tế mang lại từ việc rút ngắn thời gian xây dựng và các chi phí bảo trì trong suốt vòng đời sử dụng công trình.
Việc đánh giá đầy đủ các yếu tố kinh tế khi thiết kế kết cấu nhà xưởng có thể rất phức tạp, vì các yếu tố này thường có xu hướng mâu thuẫn với nhau. Giải pháp tối ưu nhất cho doanh nghiệp xây dựng là tìm ra phương án cân bằng tốt nhất giữa các yếu tố, sau khi đã so sánh cẩn thận tất cả các phương án thiết kế khả thi.
Quy Trình Chi Tiết Thiết Kế Kết Cấu Thép Nhà Công Nghiệp
Quy trình thiết kế kết cấu thép, đặc biệt là cho nhà công nghiệp, được xây dựng dựa trên nền tảng kiến thức chuyên sâu và kinh nghiệm thực tế. Mặc dù các giáo trình đại học cung cấp nền tảng vững chắc, việc xử lý các phương án kết cấu phức tạp đòi hỏi kỹ năng và kinh nghiệm của đội ngũ chủ trì giàu kinh nghiệm.
Dưới đây là các bước triển khai quy trình thiết kế kết cấu thép tiêu chuẩn mà đội ngũ kỹ sư tại Nam Trung áp dụng:
Bước 1: Tiếp Nhận Hồ Sơ Và Xác Định Yêu Cầu
Kỹ sư tiếp nhận bản vẽ kiến trúc, các yêu cầu cụ thể từ chủ đầu tư và khoanh vùng các tiêu chuẩn kỹ thuật cần áp dụng cho dự án. Việc hiểu rõ loại hình công trình, mục đích sử dụng và các điều kiện đặc thù là bước đầu tiên để lên ý tưởng thiết kế kết cấu phù hợp.
Bước 2: Lập Sơ Đồ Kết Cấu, Chọn Tiết Diện Sơ Bộ Và Vật Liệu
Dựa trên yêu cầu, kỹ sư sẽ lập sơ đồ kết cấu tổng thể. Đây là cơ sở để tính toán tải trọng, lựa chọn vật liệu xây dựng. Sơ đồ kết cấu càng chi tiết, càng phản ánh đúng thực tế thi công và vận hành công trình. Sau đó, tiến hành chọn kích thước sơ bộ cho các cấu kiện chính và lựa chọn loại vật liệu thép phù hợp với tiêu chuẩn thiết kế hiện hành.

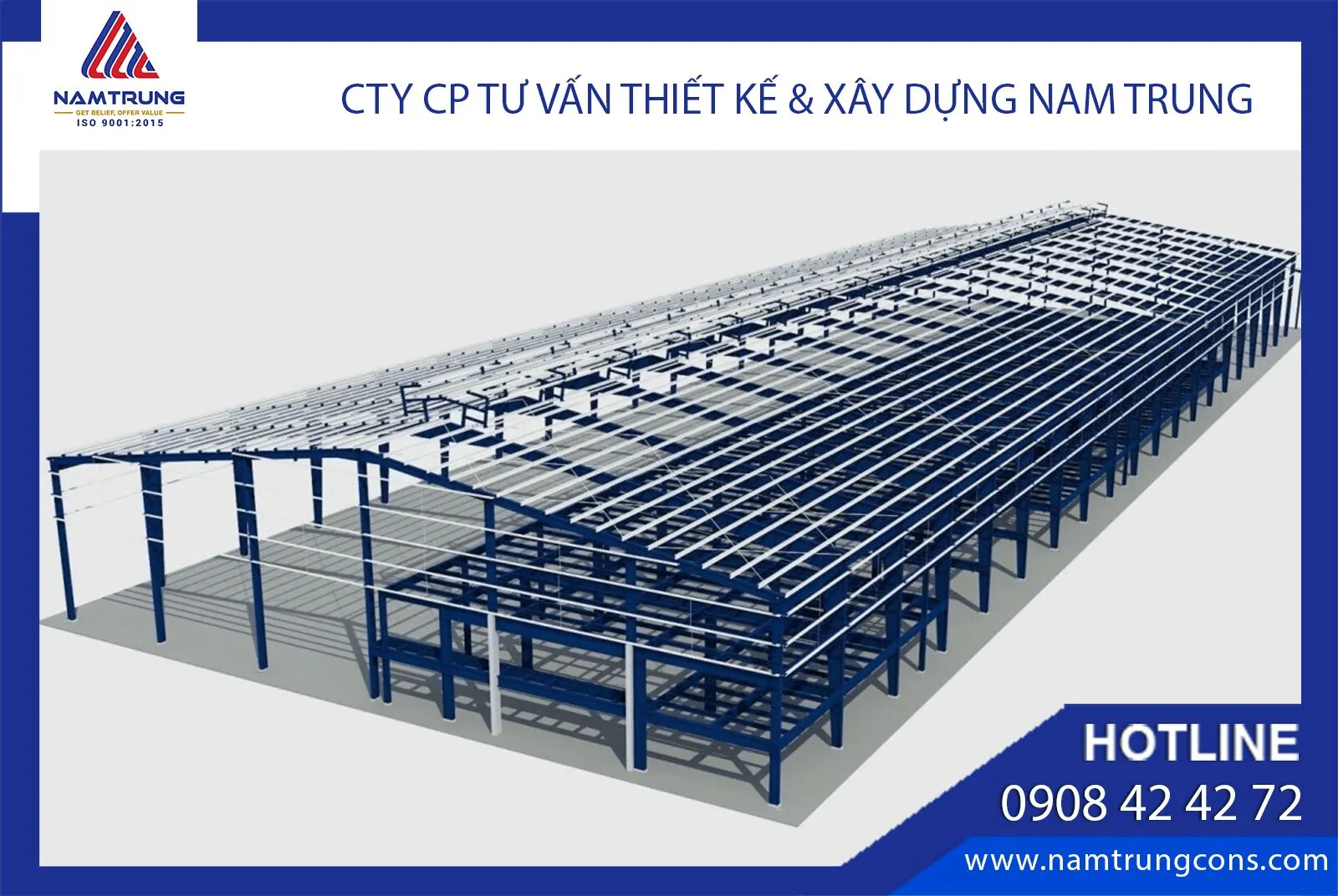

Sơ đồ kết cấu nhà xưởngSơ đồ kết cấu là bước đầu tiên quan trọng trong quy trình thiết kế kết cấu thép.
Bước 3: Tính Toán Tải Trọng Và Gán Tải Trọng
Đây là bước then chốt, đòi hỏi kinh nghiệm thực tế cao. Kỹ sư phải dự kiến chính xác các tác động từ bên ngoài lên công trình. Sai sót ở bước này có thể ảnh hưởng nghiêm trọng đến chất lượng và độ an toàn của công trình, thậm chí gây sập đổ.
Các loại tải trọng cần xem xét bao gồm:
- Tải trọng bản thân: Trọng lượng của cột, dầm, sàn thép và các bộ phận kết cấu khác.
- Tĩnh tải: Tải trọng của lớp hoàn thiện, trần, tường ngăn.
- Hoạt tải sử dụng: Tải trọng phát sinh trong quá trình sử dụng công trình tùy theo chức năng.
- Tải trọng cầu trục: Như đã phân tích ở phần trên.
- Tải trọng gió: Tác động của gió lên bề mặt công trình.
Sau khi xác định các tải trọng, kỹ sư tiến hành tổ hợp tải trọng theo các trường hợp khác nhau để tìm ra tổ hợp tải trọng nguy hiểm nhất cho hệ kết cấu. Từ đó, tính toán nội lực và kiểm tra tiết diện, đảm bảo chúng đáp ứng được các yêu cầu về độ bền, độ cứng và chuyển vị cho phép, đảm bảo chất lượng thiết kế kết cấu thép.
Bước 4: Thiết Kế Chi Tiết Liên Kết
Liên kết giữa các cấu kiện đóng vai trò cực kỳ quan trọng, dù có vẻ nhỏ bé. Việc tính toán và lựa chọn phương án liên kết phù hợp (bu lông, hàn, đinh tán) giúp các cấu kiện thép kết hợp với nhau thành một hệ chịu lực vững chắc, đáp ứng các yêu cầu thiết kế.
Cần lưu ý rằng kỹ sư không chỉ tính toán cho giai đoạn sử dụng mà còn phải xem xét tải trọng trong giai đoạn thi công. Sơ đồ làm việc và tải trọng ở giai đoạn này thường lớn hơn và khác biệt so với lúc kết cấu đã hoàn thiện, là nguyên nhân chính gây ra các sự cố an toàn thi công nhà xưởng.
Sử Dụng Phần Mềm Trong Thiết Kế Kết Cấu Thép
Sau khi hoàn thiện sơ bộ phương án kết cấu, kỹ sư sẽ mô hình hóa khung thép trên các phần mềm chuyên dụng như SAP2000 hoặc Etabs. Các phần mềm này giúp phân tích nội lực chi tiết cho từng cấu kiện, từ đó kiểm tra và tối ưu hóa phương án kết cấu đã chọn.
Mô Hình Hóa Và Phân Tích Bằng SAP2000, ETABS

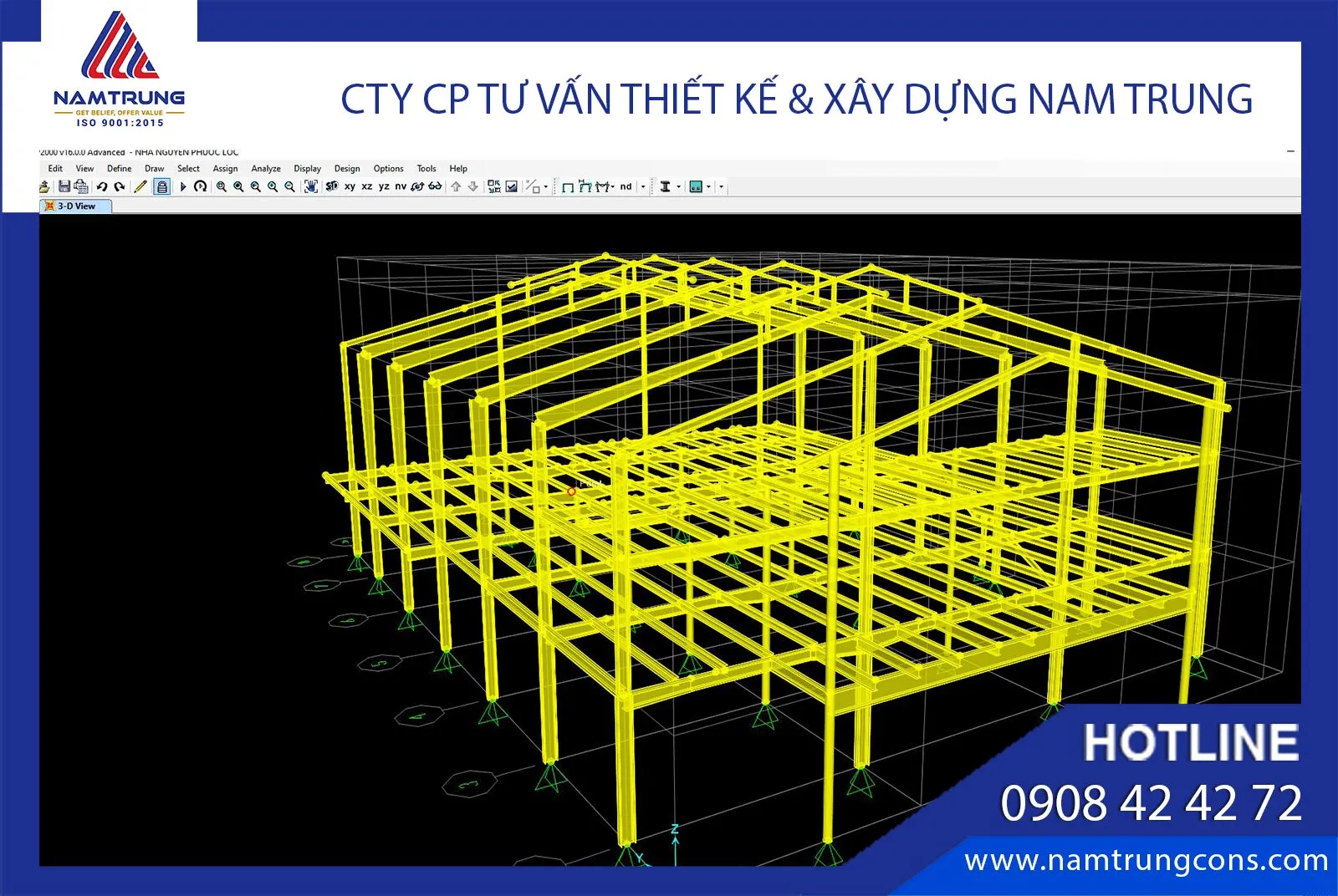

Mô hình kết cấu thép trên SAP2000Phần mềm SAP2000 hỗ trợ phân tích và tối ưu hóa thiết kế kết cấu thép.
Đối với kỹ sư trẻ, việc kiểm tra và tối ưu hóa có thể tốn nhiều thời gian do cần lặp lại nhiều lần. Tuy nhiên, các kỹ sư giàu kinh nghiệm có thể tối ưu hóa ngay từ bước chọn phương án ban đầu. Việc áp dụng các tiêu chuẩn thiết kế quốc tế, như tiêu chuẩn Mỹ AISC, cài đặt sẵn trong phần mềm, giúp công tác thiết kế tiết diện trở nên trực quan và hiệu quả hơn. Tuy nhiên, điều này đòi hỏi người kỹ sư phải có dữ liệu đầu vào chính xác và hiểu biết sâu sắc về cơ chế làm việc của kết cấu để điều chỉnh thiết kế cho phù hợp nhất với quy trình thiết kế kết cấu thép nhà công nghiệp.
Thể Hiện Bản Vẽ Bằng CAD Và BIM
Sau khi hoàn tất tính toán bằng phần mềm phân tích kết cấu, kỹ sư cần thể hiện bản vẽ phương án kết cấu thép bằng phần mềm CAD (2D hoặc 3D) để làm cơ sở phê duyệt.
Tiếp theo là giai đoạn thể hiện bản vẽ gia công chi tiết (Detail drawing). Bản vẽ này dùng để gửi ra công trường và nhà máy sản xuất sau khi bản vẽ phương án đã được chấp thuận. Bản vẽ chi tiết có thể được thể hiện bằng phần mềm BIM hoặc phần mềm CAD.

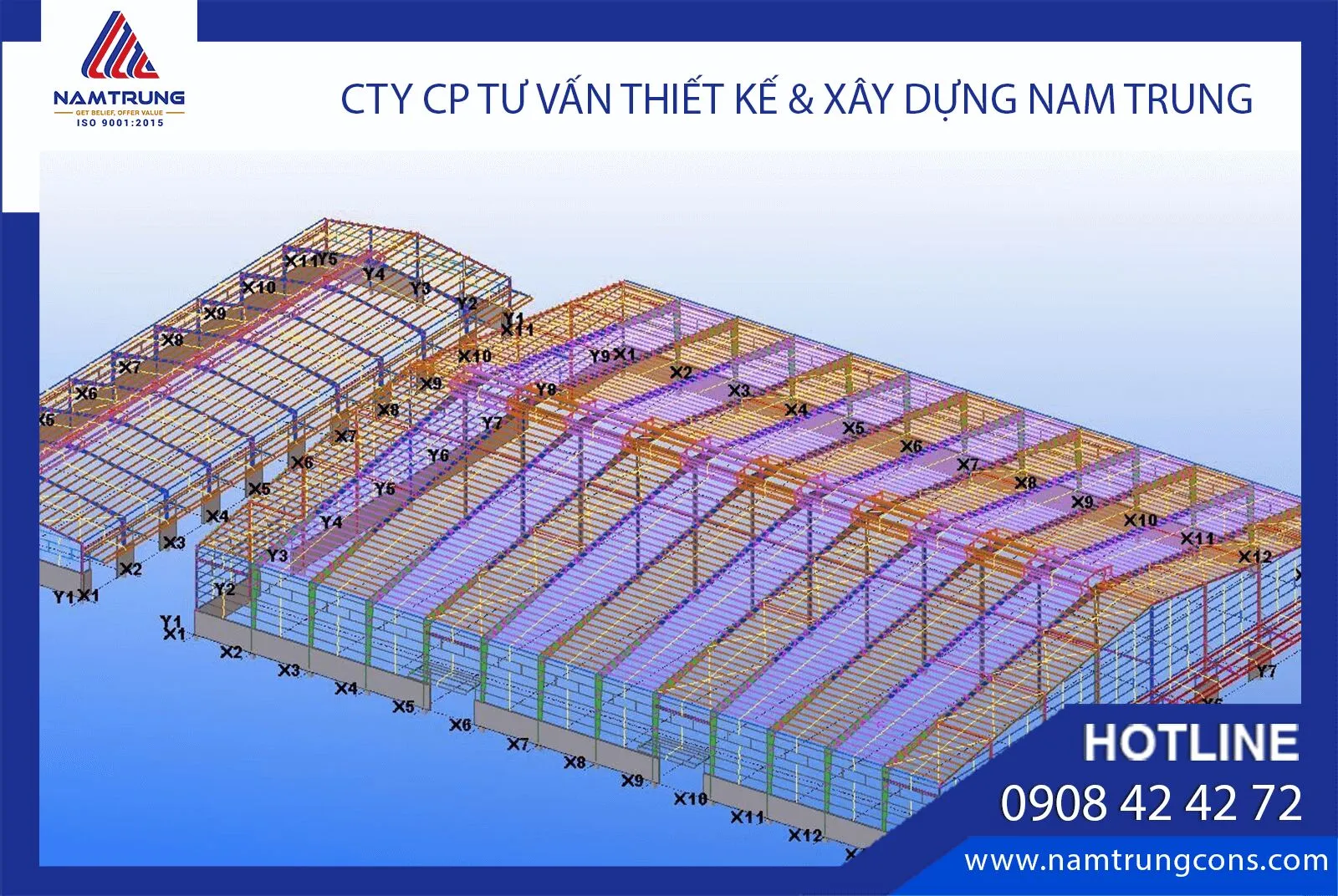

Mô hình Tekla kết cấu thép nhà xưởngPhần mềm Tekla hỗ trợ thể hiện bản vẽ chi tiết và gia công kết cấu thép.
Các Tiêu Chuẩn Thiết Kế Kết Cấu Thép Hiện Hành
Một phương án thiết kế kết cấu thép được coi là tốt phải thỏa mãn đồng thời hai điều kiện quan trọng: khả năng chịu lực (cường độ) và yêu cầu sử dụng (độ võng, chuyển vị cho phép).
Tham Khảo Các Tiêu Chuẩn Quốc Tế Và Việt Nam
Khi thực hiện thiết kế kết cấu thép nhà công nghiệp, việc tham khảo các tiêu chuẩn thiết kế hiện hành là bắt buộc.
- Việt Nam: TCVN 5575:2012 – Kết cấu thép – Tiêu chuẩn thiết kế.
- Mỹ: AISC-89 – Viện Nghiên cứu Thép Xây dựng Hoa Kỳ.
- Anh: BS 5950: Part 1: 1990 – Tiêu chuẩn Anh quốc về sử dụng thép trong xây dựng.
- Châu Âu: EN1993-1-1 – Tiêu chuẩn Châu Âu về Thiết kế kết cấu thép.
- Úc: AS 4100-1998 (Kết cấu thép), AS 4600:1996 (Kết cấu thép cán nguội).
Tiêu Chuẩn Tải Trọng Tương Ứng
Bên cạnh tiêu chuẩn thiết kế kết cấu, các tiêu chuẩn về tải trọng cũng cần được tuân thủ:
- Việt Nam: TCVN 2737:1995 – Tải trọng và tác động, tiêu chuẩn thiết kế.
- Mỹ: MBMA 2002; UBC 97; IBC 2006.
- Anh: BS 6399: Part 1 & 2 – Quy phạm về tải trọng gió và tải trọng tĩnh, hoạt tải cho tòa nhà.
- Châu Âu: EN1991-1-4:2005+A1 – Tác động lên công trình.
- Úc/New Zealand: AS/NZS 1170.1:2002 (Tĩnh tải, hoạt tải), AS/NZS 1170.2:2011 (Tải trọng gió).
Yêu Cầu Đối Với Kỹ Sư Thiết Kế Kết Cấu Thép
Để trở thành một kỹ sư thiết kế kết cấu thép nhà công nghiệp giỏi, cần hội tụ nhiều yếu tố:
- Đọc hiểu bản vẽ: Nắm vững bản vẽ kiến trúc và các hạng mục liên quan.
- Tinh thần học hỏi: Luôn tìm tòi về tải trọng, các dạng liên kết, mô hình tính toán và các bài báo khoa học, tiêu chuẩn Việt Nam và quốc tế.
- Cẩn thận và tỉ mỉ: Chính xác trong từng khâu tính toán, kiểm tra số liệu từ tải trọng, nội lực đến phương án kết cấu.
- Thể hiện bản vẽ: Chú trọng sự rõ ràng, chính xác khi thể hiện bản vẽ.
- Kinh nghiệm thực tế: Thường xuyên khảo sát các dự án đang triển khai để tích lũy kinh nghiệm.
Bài viết này là tổng hợp quy trình thiết kế kết cấu thép nhà công nghiệp, cùng những chia sẻ cá nhân từ góc độ của một người làm thiết kế. Chúng tôi hy vọng nội dung này hữu ích cho các kỹ sư trẻ và những người làm trong ngành, mang lại một góc nhìn chuyên sâu và đồng cảm với kinh nghiệm của các kỹ sư lâu năm.
