Để đảm bảo quy định về thí nghiệm vật liệu đầu vào được thực hiện chính xác, việc lấy mẫu theo đúng tiêu chuẩn kỹ thuật là yếu tố quyết định chất lượng công trình. Mỗi loại vật liệu xây dựng có đặc tính riêng, đòi hỏi quy trình lấy mẫu và tần suất kiểm tra khác nhau. Bài viết này cung cấp hướng dẫn chi tiết về quy định về thí nghiệm vật liệu đầu vào cho các vật liệu phổ biến, giúp đơn vị thi công và giám sát tuân thủ đúng quy chuẩn, tránh sai sót ảnh hưởng đến độ bền công trình.
Nguyên Tắc Chung Khi Lấy Mẫu Vật Liệu
Trước khi đi vào chi tiết từng loại vật liệu, cần nắm rõ các nguyên tắc cơ bản: mẫu phải đại diện cho toàn bộ lô hàng, lấy rải rác ở nhiều vị trí khác nhau, trộn đều trước khi đóng gói. Mỗi mẫu cần có biên bản kèm theo ghi rõ nguồn gốc, thời gian lấy mẫu, và thông tin nhà cung cấp. Việc bảo quản mẫu đúng cách trước khi đưa vào phòng thí nghiệm cũng ảnh hưởng trực tiếp đến độ chính xác kết quả. Quy trình kiểm tra vật liệu đầu vào chuẩn giúp phát hiện sớm khuyết tật và đảm bảo chất lượng công trình.
Cốt Liệu Thô: Đá Dăm Các Cỡ
Đá dăm được phân loại theo kích thước hạt: 0.5×1 (5-10mm), 1×2 (10-20mm), 2×4 (20-40mm), và 4×7 (40-70mm). Theo TCVN 7570:2006, cứ 350m³ đá lấy một mẫu với khối lượng 50-100kg tùy cỡ hạt. Đối với lô nhỏ hơn 200m³, bắt buộc lấy hai mẫu từ các vị trí khác nhau trong đống đá cùng loại.
Khi lấy mẫu đá, tránh chỉ lấy ở bề mặt đống vì thường có tỷ lệ bụi cao hơn. Nên lấy từ nhiều điểm khác nhau theo chiều sâu, sau đó trộn đều để đảm bảo tính đại diện. Mẫu đá cần kiểm tra các chỉ tiêu: độ bền nén, hàm lượng bụi, hàm lượng hạt dẹt, và độ hút nước.

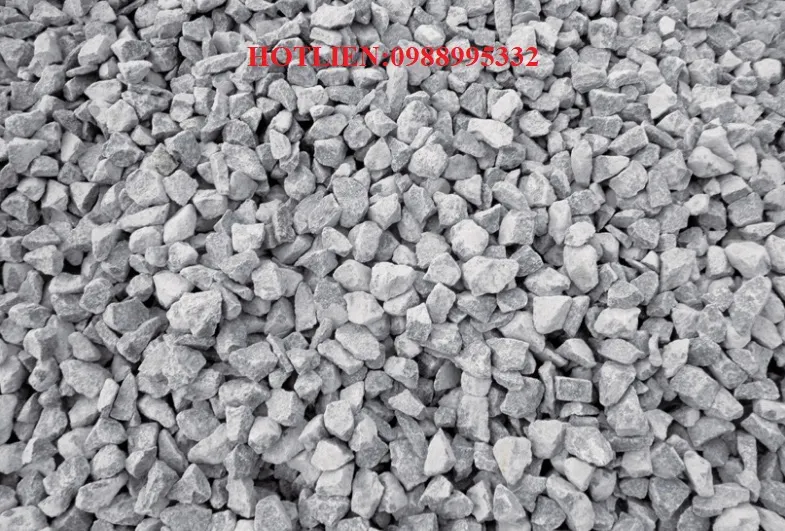

Thà nghiệm ĒáMẫu đá dăm chuẩn bị thí nghiệm độ bền và hàm lượng bụi
Cốt Liệu Mịn: Cát Xây Dựng
Cát là thành phần quan trọng ảnh hưởng đến độ sệt và cường độ bê tông. Theo TCVN 1770-2006 và TCXD 127-1985, cứ 100m³ cát lấy một mẫu tối thiểu 50kg. Điểm khác biệt so với đá là cát dễ phân tầng theo độ mịn, nên phải lấy từ nhiều vị trí theo cả chiều ngang và chiều sâu đống cát.
Mẫu cát sau khi trộn đều cần kiểm tra: thành phần hạt (phân tích rây), mô đun độ lớn, hàm lượng bụi sét, hàm lượng tạp chất hữu cơ. Kết quả này là cơ sở thiết kế cấp phối bê tông chính xác. Cát có hàm lượng bụi cao hoặc chứa muối sẽ làm giảm độ bền dính kết và gây ăn mòn cốt thép.
Thà nghiệm cátQuy trình phân tích thành phần hạt cát bằng bộ rây chuẩn
Chất Kết Dính: Xi Măng Portland
Xi măng là vật liệu nhạy cảm với độ ẩm và thời gian bảo quản. Theo TCVN 6260-2009, cứ 50 tấn lấy một mẫu. Với lô nhỏ hơn 40 tấn, bắt buộc lấy hai mẫu, mỗi mẫu 20kg từ các bao khác nhau trong kho.
Điểm quan trọng: xi măng phải được lấy mẫu ngay khi về công trường, trước khi sử dụng. Mẫu cần bảo quản nơi khô ráo, thoáng mát, lưu giữ trong 60 ngày để đối chiếu khi có tranh chấp. Các chỉ tiêu kiểm tra gồm: độ mịn, thời gian đông kết, cường độ chịu nén ở các tuổi 3, 7, 28 ngày, và độ ổn định thể tích.
Thà nghiệm xi măngMẫu xi măng chuẩn bị thí nghiệm thời gian đông kết và cường độ
Cốt Thép: Thép Thanh Và Thép Hình
Thép xây dựng theo TCVN 1651-2008 có tần suất lấy mẫu 50 tấn/mẫu. Với lô nhỏ hơn 20 tấn, lấy một nhóm mẫu gồm tất cả chủng loại trong lô, mỗi loại 3 thanh dài 0.5-0.8m.
Thép tấm, thép hình, thép ống phải gia công trước khi thí nghiệm theo kích thước chuẩn: mẫu kéo có phần đo dài 200mm, rộng 40mm; mẫu uốn dài 600mm. Các chỉ tiêu kiểm tra: giới hạn chảy, giới hạn bền, độ giãn dài, khả năng uốn nguội, và thành phần hóa học. Kết quả này xác định mác thép thực tế có đúng như nhà cung cấp cam kết hay không.

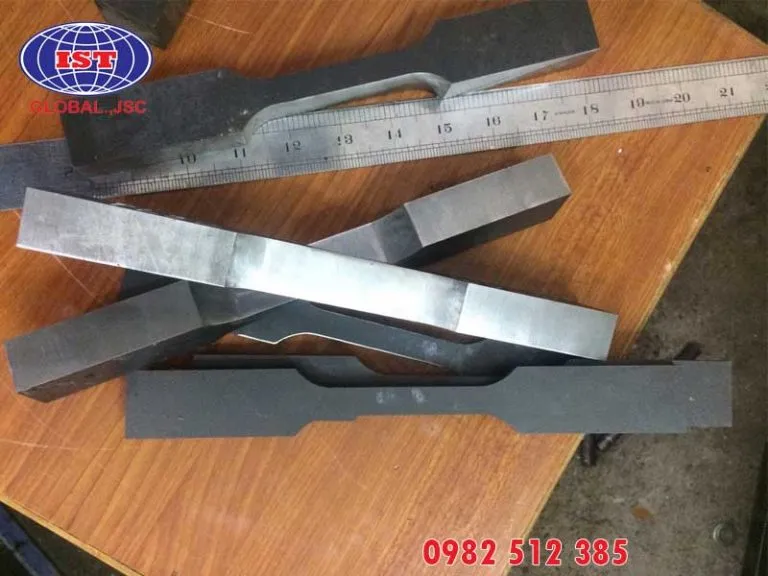

Thà nghiệm thép hìnhGia công mẫu thép hình thành dạng chuẩn để thí nghiệm kéo
Vật Liệu Xây: Gạch Các Loại
Gạch xây theo TCVN 1450-1986 có tần suất 50,000 viên/mẫu, mỗi mẫu 30 viên. Gạch bê tông tự chèn và gạch lát theo TCVN 6476-1999 có tần suất 15,000 viên/mẫu, mỗi mẫu 20 viên.
Khi lấy mẫu gạch, chọn ngẫu nhiên từ các pallet khác nhau, tránh lấy tập trung một chỗ. Kiểm tra: cường độ nén, cường độ uốn, khối lượng thể tích, độ hút nước, kích thước và ngoại quan. Gạch có cường độ thấp hoặc độ hút nước cao sẽ làm giảm độ bền tường và tăng nguy cơ thấm.
Thà nghiệm gạch xâyMẫu gạch xây chuẩn bị thí nghiệm cường độ nén và độ hút nước
Bê Tông Tươi: Tần Suất Theo Loại Kết Cấu
Bê tông có tần suất lấy mẫu khác nhau tùy loại công trình: kết cấu khung 20m³/mẫu, móng lớn 100m³/mẫu, nền đường 200m³/mẫu, khối lớn trên 1000m³ thì 500m³/mẫu.
Mỗi mẫu gồm 3 viên mẫu lập phương: 10×10×10cm (cỡ đá ≤20mm), 15×15×15cm (cỡ đá ≤40mm), 20×20×20cm (cỡ đá >40mm). Lấy mẫu trực tiếp từ xe trộn hoặc máng đổ, không lấy từ đầu hay cuối mẻ trộn. Bảo dưỡng mẫu đúng chế độ: 28 ngày trong môi trường ẩm, nhiệt độ 20±2°C. Việc xác định chính xác tỷ lệ vật liệu trong bê tông là cơ sở để kiểm tra chất lượng mẫu thí nghiệm.
Ngoài cường độ nén, có thể cần thí nghiệm cường độ kéo uốn (200m³/mẫu) cho kết cấu đặc biệt, hoặc độ chống thấm (50m³/mẫu) cho công trình ngầm, bể chứa.
Vữa Xây: Kiểm Tra Theo Hạng Mục
Vữa xây theo TCVN 3121-1993 lấy mẫu theo từng hạng mục công việc xây trát. Mỗi nhóm mẫu gồm 3 viên kích thước 4×4×16cm, dùng kiểm tra cường độ nén và cường độ uốn.
Vữa có vai trò kết dính gạch thành khối thống nhất, nên cường độ vữa phải phù hợp với cường độ gạch. Vữa quá yếu làm tường kém bền, vữa quá mạnh gây nứt do co ngót không đồng đều. Tỷ lệ xi măng:cát thường từ 1:3 đến 1:6 tùy yêu cầu thiết kế.
Nền Móng: Độ Chặt Và Mô Đun Đàn Hồi
Kiểm tra độ chặt K theo TCVN 4447-87 và 22TCN02-71, mỗi lớp đắp dày 15-18cm có diện tích ≤300m² kiểm tra 1 điểm. Đối với nền đường, cứ 1000m² đo 3 điểm mô đun đàn hồi theo 22CN 211-93.
Độ chặt nền móng ảnh hưởng trực tiếp đến khả năng chịu lực và độ lún công trình. Nền không đạt độ chặt thiết kế sẽ gây lún không đều, nứt kết cấu bên trên. Phương pháp đầm nén (lu tĩnh, lu rung, đầm cóc) phải phù hợp với loại đất và độ ẩm tối ưu.
Mặt Đường: Bê Tông Nhựa Và Láng Nhựa
Mặt đường bê tông nhựa: cứ <500m² khoan 1 điểm tại vệt xe chạy để kiểm tra chiều dày và chất lượng. Từ 500-1000m đo mô đun đàn hồi tại 20 điểm bằng cần Benkelman, đo độ phẳng bằng thước 3m.
Mặt đường láng nhựa: cứ 500m² kiểm tra 1 lần chất lượng nhựa (22TCN-279-01), vật liệu (22TCN-259-98), và hàm lượng nhựa. Hàm lượng nhựa không đủ làm mặt đường dễ bong tróc, quá nhiều gây nhão mềm khi nóng.
Cọc Bê Tông: Thí Nghiệm Không Phá Hủy
Cọc bê tông cốt thép theo TCVN 9393:2012 kiểm tra cường độ bằng phương pháp không phá hủy khi nghi ngờ chất lượng. Thí nghiệm nén tĩnh 1% số lượng cọc nhưng tối thiểu 2 cọc theo chỉ định tư vấn thiết kế.
Phương pháp không phá hủy (búa bật nẩy, siêu âm) cho phép đánh giá cường độ mà không làm hỏng cọc. Tuy nhiên độ chính xác phụ thuộc vào điều kiện bề mặt và kinh nghiệm người đo. Khi kết quả nghi ngờ, cần khoan lấy mẫu lõi để kiểm tra trực tiếp.
Lưu Ý Quan Trọng Khi Thực Hiện
Quy định về thí nghiệm vật liệu đầu vào yêu cầu mọi mẫu phải có biên bản kèm theo, ghi rõ: tên vật liệu, nhà cung cấp, số lô, ngày sản xuất, ngày lấy mẫu, vị trí sử dụng, và chữ ký người lấy mẫu. Mẫu cần được vận chuyển cẩn thận, tránh va đập làm thay đổi tính chất.
Kết quả thí nghiệm phải được so sánh với yêu cầu thiết kế và tiêu chuẩn hiện hành. Vật liệu xây dựng không đạt yêu cầu phải được xử lý: trả lại nhà cung cấp, hạ cấp sử dụng, hoặc loại bỏ hoàn toàn. Việc sử dụng vật liệu không đạt chuẩn là vi phạm nghiêm trọng, ảnh hưởng đến an toàn công trình.
Tuân thủ đúng quy định về thí nghiệm vật liệu đầu vào không chỉ đảm bảo chất lượng công trình mà còn bảo vệ quyền lợi các bên tham gia: chủ đầu tư có bằng chứng nghiệm thu, nhà thầu tránh tranh chấp, và người sử dụng được an toàn lâu dài.
Ngày Cập Nhật 14/03/2026 by Minh Anh
