Hướng Dẫn Chi Tiết Cách Neo Thép Sàn Vào Dầm Đảm Bảo An Toàn Tuyệt Đối

Việc neo thép sàn vào dầm là một quy trình kỹ thuật then chốt, quyết định đến sự vững chắc và an toàn lâu dài của mọi công trình xây dựng. Như một mắt xích chịu lực quan trọng, kỹ thuật neo thép này đảm bảo khả năng truyền tải trọng hiệu quả từ sàn xuống hệ thống dầm, góp phần tạo nên một kết cấu bền vững. Bài viết này sẽ đi sâu vào cách tính toán và thực hiện việc neo thép sàn vào dầm một cách chính xác nhất, đảm bảo tuân thủ các tiêu chuẩn xây dựng, mang đến sự an tâm cho chủ đầu tư và người sử dụng.

Tầm Quan Trọng Của Việc Neo Thép Sàn Vào Dầm Chính Xác

Trong thi công xây dựng, việc tính toán và thực hiện đúng quy trình neo thép sàn vào dầm đóng vai trò cốt lõi trong việc đảm bảo sự liên kết bền vững giữa bê tông và cốt thép. Đây không chỉ là yếu tố đảm bảo an toàn mà còn ảnh hưởng trực tiếp đến tuổi thọ và khả năng chịu lực của toàn bộ công trình.

Đảm Bảo An Toàn và Tăng Cường Độ Bền Kết Cấu

Một trong những lý do quan trọng nhất để chú trọng đến việc neo thép sàn là để đảm bảo sự liên kết chặt chẽ giữa các thanh cốt thép sàn và kết cấu dầm. Nếu lượng neo không đủ hoặc neo sai kỹ thuật, cốt thép sàn có thể không bám dính tốt vào bê tông, dẫn đến khả năng chịu lực bị suy giảm đáng kể. Điều này có thể gây ra các vấn đề nghiêm trọng về an toàn và làm giảm tuổi thọ của công trình theo thời gian. Việc neo thép đúng cách tạo ra một mối nối vững chắc, giúp phân bổ tải trọng đều khắp cấu trúc, ngăn ngừa hiện tượng nứt, vỡ hoặc biến dạng.

Tối Ưu Hóa Khả Năng Truyền Tải Trọng

Neo cốt thép sàn vào dầm giúp tạo ra một kênh truyền lực hiệu quả. Khi tải trọng tác động lên sàn, lực này sẽ được truyền xuống các thanh cốt thép sàn và thông qua điểm neo, chuyển tiếp xuống hệ thống dầm. Một đoạn neo đủ dài và chắc chắn đảm bảo rằng lực truyền từ thép sang bê tông diễn ra một cách đồng đều và hiệu quả, tránh tình trạng trượt hoặc phát sinh ứng suất cục bộ tại điểm nối. Điều này đặc biệt quan trọng tại các khu vực chịu tải trọng lớn hoặc các mối nối chịu uốn, cắt.

Ngăn Ngừa Hư Hỏng và Biến Dạng Không Mong Muốn

Neo thép sàn không chỉ giúp kết cấu chịu được tải trọng mà còn đóng vai trò quan trọng trong việc phòng ngừa các hư hỏng, biến dạng hay xê dịch không mong muốn của các thanh cốt thép. Khi được neo đúng cách, các thanh thép sẽ giữ đúng vị trí thiết kế trong khối bê tông, ngăn chúng bị lệch khỏi phương chịu lực hoặc bị đẩy ra ngoài dưới tác động của các lực tác động từ môi trường hoặc sử dụng. Điều này duy trì được hình dạng và độ chính xác ban đầu của cấu trúc, giữ cho công trình luôn ổn định.

Tuân Thủ Tiêu Chuẩn Kỹ Thuật và Pháp Lý

Mọi công trình xây dựng đều phải tuân thủ các quy chuẩn, tiêu chuẩn kỹ thuật quốc gia và quốc tế được ban hành. Việc tính toán và thi công neo thép sàn vào dầm đúng theo các quy định này là bắt buộc. Các tiêu chuẩn thường quy định rõ về chiều dài neo tối thiểu, cách bố trí, loại vật liệu neo, nhằm đảm bảo an toàn và hiệu suất tối ưu cho công trình. Việc tuân thủ giúp công trình được nghiệm thu, cấp phép và đảm bảo pháp lý về an toàn xây dựng.

Duy Trì Tính Đồng Nhất và Liên Kết Chặt Chẽ

Một công trình kiên cố đòi hỏi sự đồng nhất và liên kết chặt chẽ giữa các bộ phận. Việc neo thép sàn giúp gắn kết sàn với dầm một cách hữu cơ, tạo nên một hệ thống chịu lực thống nhất. Điều này ngăn chặn các khe hở, khoảng trống không mong muốn tại các mối nối, giảm thiểu nguy cơ nước hoặc các tác nhân ăn mòn xâm nhập vào bên trong kết cấu, từ đó nâng cao tuổi thọ và tính bền vững.

Các Yếu Tố Cần Xác Định Khi Tính Toán Neo Thép Sàn Vào Dầm

Để thực hiện việc tính toán lượng neo thép sàn vào dầm (đà) một cách chính xác, các kỹ sư và nhà thầu cần xem xét kỹ lưỡng nhiều yếu tố quan trọng. Sự hiểu biết sâu sắc về các yếu tố này sẽ dẫn đến việc lựa chọn phương án neo phù hợp, đảm bảo hiệu quả và an toàn.

Phân Tích Tải Trọng Công Trình

Tải Trọng Tính Toán: Bước đầu tiên và quan trọng nhất là xác định tổng tải trọng mà hệ thống kết cấu sàn và dầm phải chịu đựng. Tải trọng này bao gồm cả tải trọng tĩnh (trọng lượng bản thân của vật liệu, tường, sàn) và tải trọng động (tải trọng sử dụng, tải trọng gió, động đất, tuyết rơi). Việc xác định chính xác tải trọng tính toán là cơ sở để lựa chọn kích thước thép, loại dầm và yêu cầu về neo.
Tải Trọng Định Mức: Cần xem xét các tải trọng định mức theo quy chuẩn xây dựng hiện hành, dựa trên mục đích sử dụng của công trình (nhà ở, văn phòng, nhà xưởng, trung tâm thương mại…). Tải trọng định mức giúp kỹ sư đánh giá mức độ an toàn và độ bền cần thiết cho công trình trong suốt vòng đời hoạt động.

Lựa Chọn Loại Dầm và Kích Thước Cụ Thể

Chọn Loại Dầm Phù Hợp: Dầm trong kết cấu xây dựng có nhiều loại khác nhau như dầm I, dầm H, dầm chữ nhật, dầm thép hình, dầm bê tông cốt thép,… Việc lựa chọn loại dầm phải dựa trên yêu cầu về khả năng chịu lực, vật liệu xây dựng sẵn có, chi phí và tính thẩm mỹ. Mỗi loại dầm có đặc tính chịu lực và phương pháp neo thép sàn khác nhau.
Xác Định Kích Thước Dầm: Kích thước cụ thể của dầm (chiều cao, chiều rộng) ảnh hưởng trực tiếp đến diện tích tiếp xúc và khả năng chịu cắt, chịu uốn. Kích thước dầm lớn hơn thường cho phép khả năng neo thép sàn tốt hơn và chịu được tải trọng cao hơn.

Lựa Chọn Loại Neo Thép Sàn và Vật Liệu

Xác Định Loại Neo Thép Sàn: Có nhiều phương pháp neo thép sàn vào dầm. Phổ biến là các loại neo thép hình (chữ U, chữ L), neo thép thẳng có bẻ móc, hoặc sử dụng các phụ kiện neo chuyên dụng. Lựa chọn loại neo phải phù hợp với cấu tạo cốt thép sàn, tiết diện dầm và các yêu cầu kỹ thuật của dự án.
Chọn Vật Liệu Neo Thép Sàn: Bản thân các thanh thép sàn thường được làm từ thép hợp kim có cường độ cao. Tuy nhiên, đối với các ứng dụng đặc biệt hoặc môi trường ăn mòn, có thể cần sử dụng các loại thép mạ kẽm, thép không gỉ hoặc các vật liệu neo chuyên dụng khác để tăng cường độ bền và khả năng chống ăn mòn.

Các Yếu Tố Ảnh Hưởng Đến Chiều Dài Neo Tối Thiểu Của Cốt Thép

Khi tính toán chiều dài neo cho cốt thép sàn trong các cấu kiện bê tông cốt thép như dầm, ba yếu tố chính sau đây đóng vai trò quyết định và cần được xem xét kỹ lưỡng để đảm bảo đoạn neo đủ dài và an toàn.

Ảnh Hưởng Của Dạng Bề Mặt Thanh Cốt Thép

Bề mặt của thanh cốt thép có ảnh hưởng trực tiếp đến khả năng bám dính với bê tông. Các thanh cốt thép có gân nổi (như thép gân xoắn, thép gân vảy rồng) tạo ra sự liên kết cơ học tốt hơn so với thép trơn. Các gân này tăng diện tích tiếp xúc và tạo ra khả năng “khóa” vật lý, giúp truyền lực hiệu quả hơn và đòi hỏi chiều dài neo ngắn hơn so với thép trơn có cùng đường kính và cường độ. Trong các cấu kiện chịu lực, việc sử dụng thép có gân là tiêu chuẩn để tối ưu hóa khả năng neo và chịu tải.

Yếu Tố Nhóm Cốt Thép

Cốt thép được phân loại dựa trên cường độ chịu kéo, giới hạn chảy và thành phần hợp kim. Các nhóm thép khác nhau có các đặc tính cơ học khác nhau. Ví dụ, thép có cường độ chịu kéo cao hơn (như thép cường độ cao) có thể yêu cầu chiều dài neo dài hơn để đảm bảo khả năng truyền hết cường độ của nó vào bê tông mà không bị trượt. Ngược lại, thép có cường độ thấp hơn có thể cần đoạn neo ngắn hơn. Việc xác định đúng nhóm cốt thép theo tiêu chuẩn kỹ thuật là điều kiện tiên quyết để tính toán chiều dài neo chính xác.

Ảnh Hưởng Của Cấp Độ Bền Bê Tông

Cấp độ bền của bê tông, thường được biểu thị bằng cường độ chịu nén đặc trưng (ví dụ: B15, B20, B25, B30), là yếu tố cực kỳ quan trọng. Bê tông có cấp độ bền cao hơn sẽ có khả năng chịu lực kéo và khả năng bám dính với cốt thép tốt hơn. Điều này có nghĩa là với bê tông có cấp độ bền cao, chiều dài neo cần thiết để truyền tải trọng từ thép sang bê tông sẽ ngắn hơn. Ngược lại, bê tông có cấp độ bền thấp hơn sẽ đòi hỏi đoạn neo dài hơn để đảm bảo đủ khả năng giữ chặt cốt thép và ngăn ngừa sự trượt. Sự tương quan này giữa cường độ bê tông và chiều dài neo là một nguyên tắc cơ bản trong thiết kế kết cấu.

Công Thức Tính Chiều Dài Neo Thép Sàn

Việc tính toán chiều dài neo cho cốt thép sàn vào dầm là một quá trình khoa học, dựa trên các công thức kỹ thuật đã được kiểm chứng. Mục tiêu là xác định chiều dài tối thiểu cần thiết để đảm bảo khả năng truyền lực đầy đủ từ thép sang bê tông, ngăn ngừa hiện tượng trượt hoặc đứt gãy tại điểm neo.

1. Xác Định Chiều Dài Neo Cơ Sở (L_b)

Chiều dài neo cơ sở là chiều dài đoạn thép cần thiết để phát huy hoàn toàn cường độ chịu kéo của thanh thép thông qua lực bám dính với bê tông, trong điều kiện lý tưởng. Công thức tính toán có thể phức tạp tùy thuộc vào tiêu chuẩn áp dụng, nhưng về cơ bản, nó phụ thuộc vào các yếu tố như:

As (Diện tích tiết diện ngang của thanh cốt thép): Thanh thép có tiết diện càng lớn thì càng cần chiều dài neo lớn hơn để truyền hết lực.
Us (Chu vi tiết diện thanh cốt thép): Chu vi lớn hơn cũng hỗ trợ truyền lực tốt hơn.
Rbond (Cường độ bám dính của cốt thép với bê tông): Đây là một giá trị kỹ thuật phụ thuộc vào cấp độ bền bê tông, loại bề mặt cốt thép và đường kính cốt thép. Cường độ bám dính cao cho phép chiều dài neo ngắn hơn.

Công thức chung có thể được biểu diễn dưới dạng:
$$ Lb = frac{As}{Us} times Rbond{min} $$
Tuy nhiên, các tiêu chuẩn xây dựng (như TCVN, ACI) sẽ cung cấp các công thức chi tiết và hệ số điều chỉnh cụ thể hơn dựa trên nhiều yếu tố thực tế.

2. Xác Định Chiều Dài Neo Tính Toán (L_d)

Chiều dài neo tính toán là chiều dài neo cuối cùng được áp dụng sau khi đã điều chỉnh chiều dài neo cơ sở dựa trên các yếu tố khác làm ảnh hưởng đến hiệu quả neo. Công thức chung có thể là:

$$ L_d = alpha times beta times gamma times L_b $$

Trong đó:

L_d: Chiều dài neo tính toán.
As,cal: Diện tích tiết diện ngang của cốt thép được yêu cầu theo tính toán kết cấu.
As,ef: Diện tích tiết diện ngang của cốt thép có sẵn, thường bằng As,cal trừ đi diện tích thép chịu kéo âm (nếu có).
Alpha ($alpha$): Hệ số điều chỉnh liên quan đến vị trí cốt thép (ví dụ: cốt thép ở lớp dưới đáy bê tông thường có hiệu quả bám dính tốt hơn và hệ số $alpha$ nhỏ hơn).
Beta ($beta$): Hệ số điều chỉnh liên quan đến cường độ bê tông.
Gamma ($gamma$): Hệ số điều chỉnh liên quan đến đường kính cốt thép và các yếu tố khác.
L_b: Chiều dài neo cơ sở đã được tính toán ở bước trên.

Các hệ số $alpha$, $beta$, $gamma$ và cách tính Rbond sẽ được quy định chi tiết trong các tiêu chuẩn thiết kế kết cấu bê tông cốt thép hiện hành.

Quy Trình Thực Hiện Neo Thép Sàn Vào Dầm

Sau khi đã có các tính toán về chiều dài neo, việc thực hiện thi công cần tuân thủ quy trình để đảm bảo tính chính xác và hiệu quả.

Xác Định Chiều Dài Neo Cụ Thể: Dựa trên kết quả tính toán, xác định chiều dài neo cần thiết cho từng loại cốt thép sàn. Chiều dài này được đo từ mép dầm (hoặc điểm quy định theo thiết kế) đến điểm kết thúc của thanh thép sàn. Ví dụ, với thanh thép sàn phi 10, chiều dài neo có thể được tính toán là 25cm, hoặc lớn hơn tùy thuộc vào các yếu tố đã phân tích. Đảm bảo chiều dài này bao gồm cả phần thép chờ và phần thép được bẻ móc (nếu có).

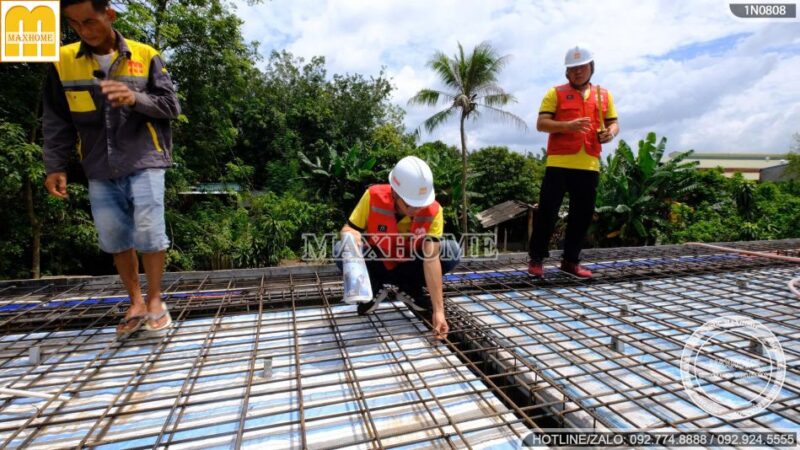

Thực Hiện Neo Thép Sàn:
- Đối với thép sàn lớp dưới (hoặc thép sàn chịu kéo chính): Các thanh thép này thường được đặt lên trên các thanh thép dầm chính (thép chủ). Sau đó, đầu của các thanh thép sàn được bẻ cong (tạo thành móc neo) và móc vào cốt thép cấu tạo hoặc cốt thép chịu lực của dầm để tạo điểm neo vững chắc.
- Đối với thép sàn lớp trên: Tương tự, các thanh thép lớp trên cũng cần được neo vào dầm. Chúng có thể được bẻ móc vào cốt thép dầm hoặc neo vào các thanh thép chờ đã được bố trí sẵn trong dầm.
Quy Trình Neo Cho Cả Hai Lớp Thép Sàn: Cả hai lớp thép sàn (lớp dưới và lớp trên) đều cần được neo vào dầm một cách cẩn thận. Việc neo thép lớp trên có thể khác một chút so với lớp dưới tùy thuộc vào cấu tạo chi tiết của dầm và sàn, nhưng nguyên tắc cốt lõi là đảm bảo sự liên kết chắc chắn. Thép sàn được đặt vuông góc với dầm và đầu thép được bẻ móc vào dầm, hoặc neo bằng các phương pháp khác theo thiết kế.

Lưu ý Quan Trọng: Sự chính xác trong từng bước thi công neo thép sàn vào dầm là cực kỳ quan trọng. Sai sót trong quá trình này có thể dẫn đến những hậu quả nghiêm trọng về an toàn kết cấu. Do đó, việc thực hiện cần được giám sát chặt chẽ bởi kỹ sư có chuyên môn và đội ngũ công nhân lành nghề, tuân thủ nghiêm ngặt bản vẽ thiết kế và các quy định của ngành xây dựng.
