Trong hệ thống đường ống công nghiệp, mặt bích nối ống thép đóng vai trò là mắt xích quan trọng nhất để kết nối các đoạn ống, van, máy bơm và các thiết bị phụ trợ khác. Với hơn 10 năm kinh nghiệm trong lĩnh vực nhập khẩu và phân phối thép ống đúc, ống inox chuyên dụng, Công ty TNHH Thép Đại Phát Lộc nhận thấy việc lựa chọn đúng loại mặt bích không chỉ đảm bảo an toàn vận hành mà còn tối ưu hóa chi phí đầu tư dài hạn cho doanh nghiệp.
Mặt bích thép tiêu chuẩn công nghiệpChú thích: Các dòng mặt bích thép đúc và gia công áp lực cao tại kho Đại Phát Lộc.
1. Mặt bích nối ống thép là gì? Cấu tạo kỹ thuật chuyên dụng
Mặt bích nối ống thép (Flange) là phụ kiện có hình dạng phổ biến là đĩa tròn hoặc vuông, được chế tạo chủ yếu bằng phương pháp đúc hoặc rèn từ thép carbon (A105), thép không gỉ (Inox 304, 316) hoặc thép hợp kim. Thiết kế của mặt bích bao gồm các lỗ bắt bu lông xung quanh rìa để ép chặt hai đầu ống lại với nhau thông qua một lớp gioăng làm kín (Gasket).
Tại thị trường Việt Nam năm 2026, các dòng mặt bích rèn (Forged Flange) đang dần thay thế hoàn toàn các loại mặt bích đúc thủ công nhờ khả năng chịu đựng áp suất vượt trội và độ chính xác về thông số kỹ thuật (OD, ID, PCD) đạt chuẩn quốc tế.
2. Các tiêu chuẩn mặt bích phổ biến nhất trong năm 2026
Việc nhầm lẫn giữa các tiêu chuẩn là sai lầm phổ biến khiến mặt bích không lắp vừa vào hệ thống. Dưới đây là 4 hệ tiêu chuẩn mà kỹ sư cần nằm vững:
- Tiêu chuẩn Mỹ (ANSI/ASME): Phổ biến nhất là ANSI B16.5 với các cấp áp lực Class 150, Class 300, Class 600… Thường dùng trong ngành dầu khí, hóa dầu và các hệ thống ống đúc ASTM A106/A53.
- Tiêu chuẩn Nhật Bản (JIS): Các dòng JIS 5K, 10K, 16K, 20K. Đây là tiêu chuẩn “quốc dân” tại Việt Nam cho các hệ thống cấp thoát nước và PCCC.
- Tiêu chuẩn Châu Âu (BS/DIN/EN): Như BS 4504, DIN 2527, EN 1092-1 với các ký hiệu áp lực PN10, PN16, PN25, PN40.
- Tiêu chuẩn Đức (DIN): Thường ứng dụng trong các dây chuyền máy móc nhập khẩu nguyên chiếc từ Châu Âu.

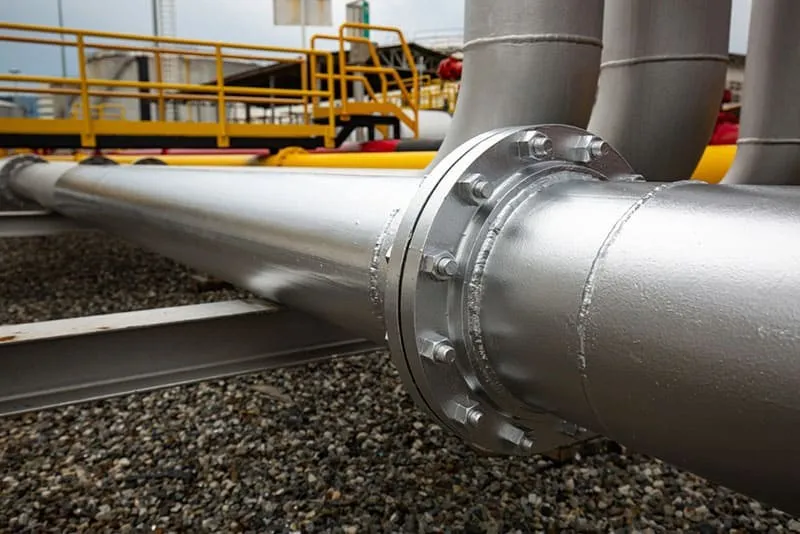

Ứng dụng mặt bích trong hệ thống vanChú thích: Kết nối mặt bích nối ống thép với van cổng tiêu chuẩn JIS 10K.
3. Phân loại mặt bích nối ống thép theo công năng sử dụng
Tùy vào vị trí lắp đặt và yêu cầu kỹ thuật, mặt bích nối ống thép được chia thành các loại hình học khác nhau:
3.1. Mặt bích Rỗng (Slip-On Flange – SO)
Đây là loại mặt bích có lỗ hổng lớn hơn đường kính ngoài của ống một chút để ống có thể trượt vào bên trong. Sau đó, thợ hàn sẽ thực hiện hai mối hàn (trong và ngoài) để cố định. Phù hợp cho các hệ thống áp suất trung bình thấp.
3.2. Mặt bích Mù (Blind Flange – BL)
Loại mặt bích không có lỗ ở giữa, dùng để khóa đầu ống hoặc chặn dòng chảy tạm thời. Đây là phụ kiện không thể thiếu khi cần kiểm tra áp suất đường ống hoặc dự phòng cho việc mở rộng hệ thống sau này.

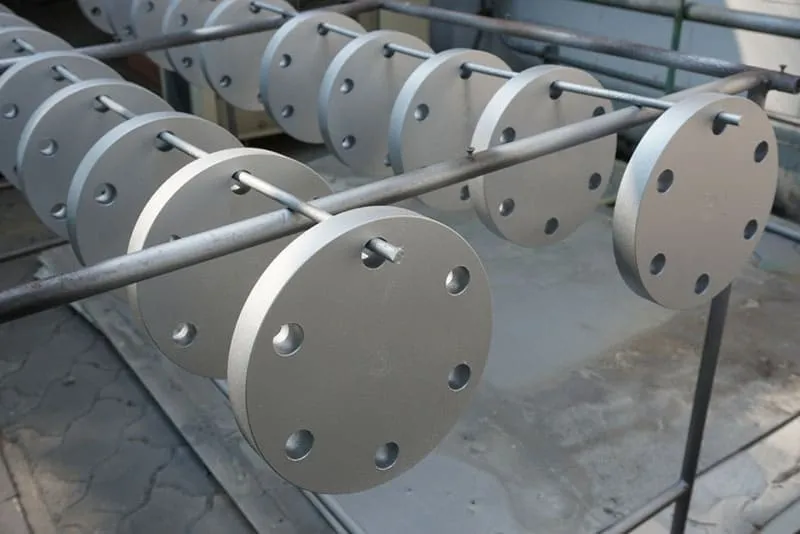

Mặt bích mù trong lắp đặt đường ốngChú thích: Mặt bích mù thép carbon dùng để kết thúc đường ống hoặc chặn dòng chảy.
3.3. Mặt bích Hàn Cổ (Weld Neck Flange – WN)
Thiết kế có phần cổ vát mép để hàn trực tiếp vào đầu ống. Loại này có độ bền cực cao, khả năng phân bổ ứng suất tốt, chuyên dùng cho các hệ thống ống đúc API 5L chịu áp lực cực lớn hoặc nhiệt độ biến thiên mạnh.
3.4. Mặt bích Ren (Threaded Flange – TF)
Thay vì hàn, mặt bích này kết nối bằng ren. Thường dùng cho các đường ống nhỏ (DN15 – DN100) ở những khu vực cấm lửa hoặc dễ cháy nổ mà không thể thi công hàn điện.

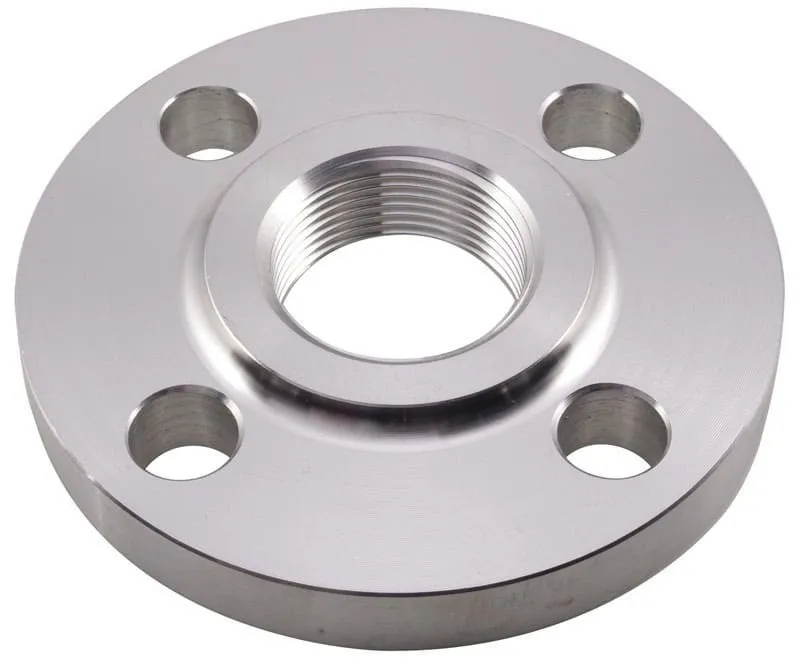

Mặt bích ren thép mạ kẽmChú thích: Mặt bích ren giúp thi công nhanh chóng tại các khu vực hạn chế cháy nổ.
3.5. Mặt bích Hàn Bọc Đúc (Socket Weld Flange – SW)
Chỉ có một mối hàn phía ngoài, thường dùng cho các đường ống kích thước nhỏ nhưng yêu cầu áp lực cao.
4. So sánh thực tế: Chọn mặt bích thép hay mặt bích Inox?
Dựa trên kinh nghiệm cung cấp vật tư cho các dự án lớn, chúng tôi đưa ra bảng so sánh giúp quý khách hàng tối ưu hóa chi phí:
| Đặc điểm | Mặt bích thép (Carbon) | Mặt bích Inox (304/316) |
|---|---|---|
| Giá thành | Rẻ, phù hợp ngân sách dự án lớn. | Cao (gấp 3-5 lần mặt bích thép). |
| Khả năng chống ăn mòn | Thấp (Cần mạ kẽm nhúng nóng để bảo vệ). | Tuyệt vời (Dùng cho hóa chất, nước biển). |
| Ứng dụng tiêu biểu | Hệ thống PCCC, ống nước sạch, khí nén. | Nhà máy thực phẩm, dược phẩm, xử lý nước thải. |
| Độ bền nhiệt | Tốt trong điều kiện thông thường. | Xuất sắc trong môi trường nhiệt độ cực cao. |
Lời khuyên từ chuyên gia: Với hệ thống PCCC phổ thông, sử dụng mặt bích nối ống thép mạ kẽm tiêu chuẩn JIS 10K là phương án tối ưu nhất năm 2026. Nếu hệ thống dẫn hơi nóng áp suất cao (Steam), hãy ưu tiên chọn mặt bích thép rèn A105 chuẩn Class 150/300.

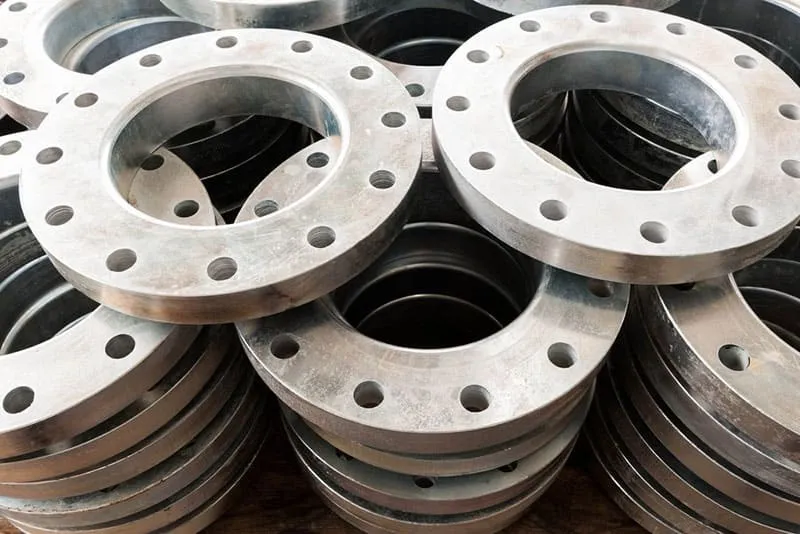

Quy trình sản xuất mặt bích chất lượng caoChú thích: Kiểm tra thông số lỗ bu lông trên mặt bích đạt chuẩn ANSI trước khi xuất kho.
5. Kinh nghiệm kiểm tra chất lượng khi mua mặt bích nối ống thép
Để tránh mua phải hàng giả, hàng kém chất lượng (hàng đúc thủ công bị bọt khí hoặc sai kích thước), quý khách cần lưu ý:
- Kiểm tra CO/CQ và Mill Test: Đây là giấy chứng nhận xuất xứ và kết quả thử nghiệm thành phần hóa học, cơ tính của lô hàng từ nhà máy.
- Đo đạc thực tế: Sử dụng thước kẹp chuyên dụng kiểm tra độ dày thành bích, đường kính trong (ID) và khoảng cách tâm lỗ bu lông (PCD). Sai lệch quá 1-2mm so với bảng tra catalog là dấu hiệu của hàng gia công lỗi.
- Lớp mạ bề mặt: Đối với mặt bích thép, lớp mạ kẽm nhúng nóng phải đồng nhất, không có hiện tượng bong tróc hay sần sùi.
Cận cảnh mặt bích inox 304Chú thích: Mặt bích inox 316 có độ sáng bóng và khả năng chống axit vượt trội.
6. Báo giá mặt bích nối ống thép mới nhất năm 2026
Giá mặt bích nối ống thép luôn biến động theo giá phôi thép thế giới và chi phí năng lượng. Hiện nay, mức giá mặt bích thép rèn tiêu chuẩn 10K dao động từ 35,000đ – 2,500,000đ/cái tùy theo kích thước (từ DN15 đến DN600).
Lưu ý quan trọng (Disclaimer): Bảng giá trên chỉ mang tính chất tham khảo tại thời điểm viết bài. Giá thực tế của các loại mặt bích, thép ống đúc, ống inox sẽ thay đổi theo từng đơn hàng cụ thể (số lượng, địa điểm giao hàng). Quý khách vui lòng liên hệ trực tiếp hotline của Thép Đại Phát Lộc để nhận báo giá chi tiết và chiết khấu tốt nhất 2026.

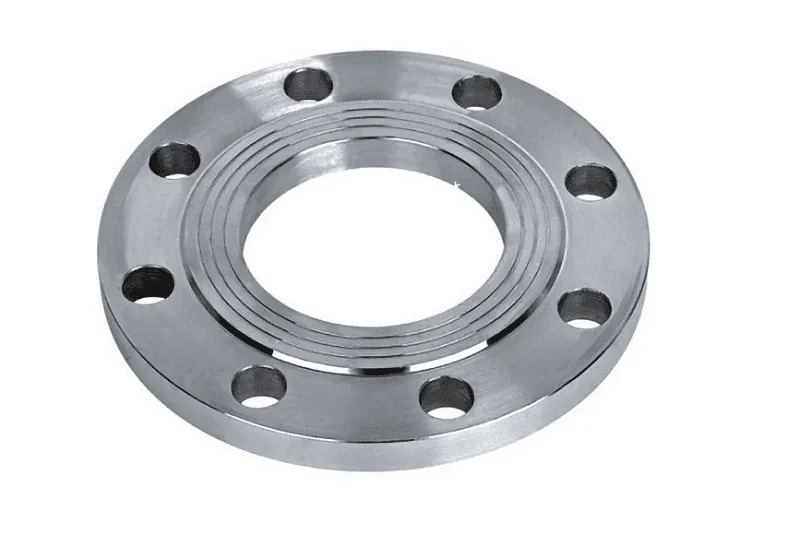

Kho hàng mặt bích rỗng đa dạng quy cáchChú thích: Dự trữ mặt bích rỗng số lượng lớn sẵn sàng phục vụ các công trình trọng điểm.
7. Mua mặt bích nối ống thép ở đâu uy tín tại Việt Nam?
Thép Đại Phát Lộc tự hào là nhà nhập khẩu và phân phối hàng đầu các dòng phụ kiện đường ống công nghiệp. Chúng tôi cam kết:
- Sản phẩm đầy đủ chứng chỉ quốc tế (ASTM, API, JIS, DIN).
- Kho hàng đa dạng từ mặt bích thép mạ kẽm đến inox 316L cao cấp.
- Hỗ trợ kỹ thuật chuyên sâu, giúp khách hàng lựa chọn đúng loại mặt bích khớp với tiêu chuẩn ống sẵn có.
Để nhận tư vấn chi tiết về giải pháp mặt bích nối ống thép và tối ưu hóa hệ thống vật tư, hãy liên hệ ngay với đội ngũ kỹ sư của Đại Phát Lộc. Chúng tôi đồng hành cùng sự an toàn và bền vững của mọi công trình.
