Khe co giãn bê tông đóng vai trò thiết yếu trong việc đảm bảo độ bền vững và tính thẩm mỹ cho mọi công trình xây dựng. Việc hiểu rõ bản chất, cấu tạo và phương pháp thi công khe co giãn bê tông sẽ giúp hạn chế tối đa các rủi ro nứt vỡ không mong muốn, từ đó tiết kiệm chi phí và nâng cao tuổi thọ công trình. Bài viết này cung cấp cái nhìn toàn diện và các kinh nghiệm thực tế về khe co giãn bê tông, giúp bạn nắm vững kiến thức để áp dụng hiệu quả.

Khe Co Giãn Bê Tông Là Gì?

Khe co giãn bê tông là một giải pháp kỹ thuật quan trọng, được thiết kế nhằm khắc phục hiện tượng giãn nở hoặc co lại của bê tông dưới tác động của sự thay đổi nhiệt độ, độ ẩm và các yếu tố môi trường khác. Về cơ bản, chúng hoạt động như một “lối thoát” cho ứng suất phát sinh trong khối bê tông, từ đó hạn chế tối đa rủi ro nứt bê tông.

Các khe này có khả năng hấp thụ sự giãn nở của vật liệu, đồng thời có thể hấp thụ các rung động từ các tác động bên ngoài như lực tải trọng, rung chấn hoặc thậm chí là động đất. Ứng dụng phổ biến của khe co giãn bê tông bao gồm sàn nhà xưởng, sàn tầng hầm, vỉa hè, nền đường bê tông, và nhiều hạng mục công trình khác đòi hỏi sự ổn định và bền bỉ.

So sánh sàn bê tông bị nứt khi không có khe co giãn và sàn bê tông đặt kheVết nứt xuất hiện ở sàn bê tông khi không đặt khe co giãn

Tầm Quan Trọng Của Khe Co Giãn Cho Sàn Bê Tông

Bê tông, một vật liệu xây dựng phổ biến, có đặc tính giãn nở và co lại theo sự biến đổi của nhiệt độ và độ ẩm. Nếu không được kiểm soát đúng cách, quá trình này có thể dẫn đến sự hình thành các vết nứt trên bề mặt, gây ảnh hưởng nghiêm trọng đến kết cấu và thẩm mỹ công trình.

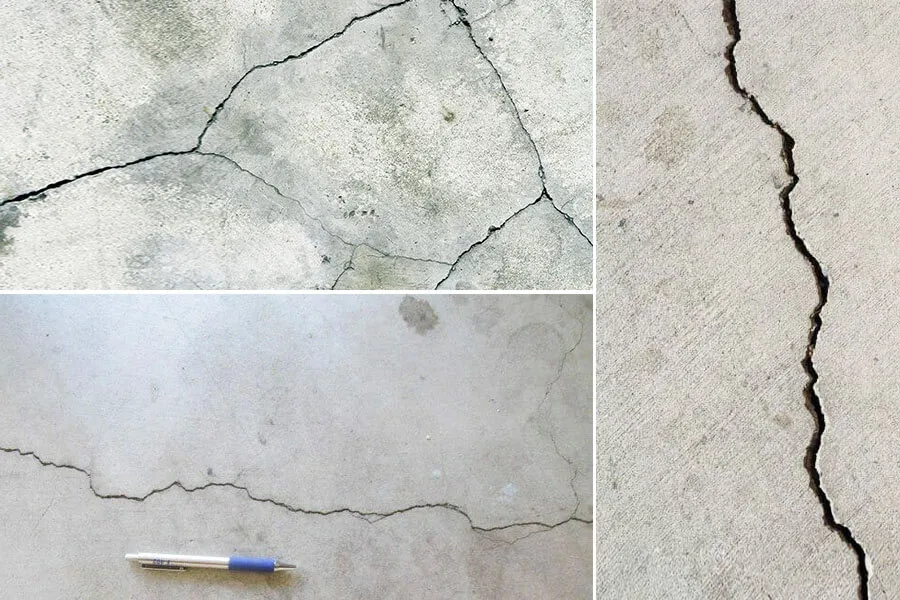

các loại vết nứt trên mặt sàn bê tôngCác loại vết nứt trên mặt sàn bê tông

Việc thiết kế và thi công khe co giãn bê tông một cách khoa học là yếu tố then chốt để giảm thiểu nguy cơ rạn nứt. Nếu bỏ qua bước quan trọng này, công trình có thể đối mặt với những hậu quả đáng kể:

Mất thẩm mỹ nghiêm trọng: Các vết nứt xuất hiện ngẫu nhiên trên bề mặt sàn, làm giảm giá trị thẩm mỹ tổng thể của công trình.
Tăng chi phí sửa chữa: Việc khắc phục các vết nứt đòi hỏi thời gian, công sức và chi phí đáng kể. Thực hiện đúng ngay từ đầu sẽ tiết kiệm hơn rất nhiều.
Giảm độ bền vững: Các vết nứt có thể tiếp tục phát triển theo thời gian, đe dọa đến sự ổn định lâu dài của kết cấu bê tông.

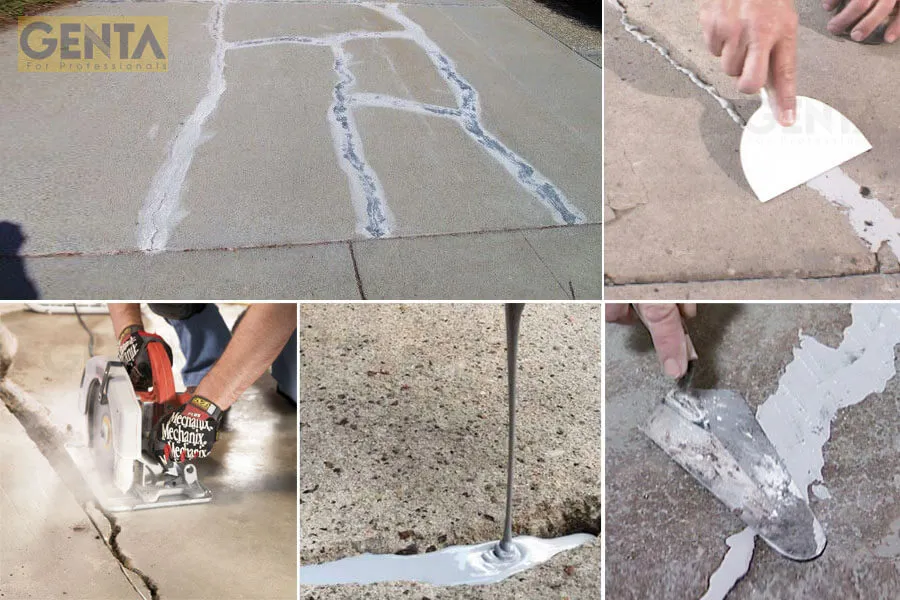

các phương pháp khắc phục vết nứt sàn bê tôngKhắc phục vết nứt sàn bê tông mất thời gian và tốn kém chi phí

Cấu Tạo Chi Tiết Của Khe Co Giãn Sàn Bê Tông

Trong lĩnh vực xây dựng, khe co giãn bê tông được phân loại thành hai dạng chính dựa trên chức năng và cấu tạo: khe co (Contraction joint / Control joint) và khe giãn (Expansion joint). Mặc dù trên thực tế, thuật ngữ “khe co giãn” thường được dùng chung cho cả hai, việc hiểu rõ sự khác biệt là cần thiết để áp dụng đúng kỹ thuật.

Cấu Tạo Khe Co Bê Tông (Contraction Joint / Control Joint)

Khe co, hay còn gọi là “khe kiểm soát” (control joint), có mục đích chính là định hướng và kiểm soát các vết nứt có thể phát sinh do sự co ngót của bê tông. Chúng cho phép bê tông nứt tại một vị trí đã được xác định trước, tạo ra một đường nứt có chủ ý và thẳng hàng, thay vì để vết nứt xuất hiện ngẫu nhiên và mất kiểm soát.

Theo TCVN 9345:2012, khe co được định nghĩa là khe co dãn nhiệt ẩm, không cho phép dịch chuyển đáng kể tại vị trí khe. Tuy nhiên, tại đây bê tông có thể xuất hiện vết nứt do co ngót.

Có ba phương pháp phổ biến để thi công khe co bê tông:

Chèn vật liệu tạo khe trước khi đổ bê tông: Sử dụng các vật liệu như gỗ, xốp hoặc các loại nẹp chuyên dụng để tạo hình dạng khe trước khi đổ bê tông.
Tạo khe ngay sau khi đổ bê tông: Sử dụng bay hoặc dụng cụ chuyên dụng để tạo khe trên bề mặt bê tông còn ướt. Phương pháp này ít phổ biến hơn và đòi hỏi kỹ thuật cao.
Cắt bằng máy chuyên dụng: Sau khi bê tông đã đạt độ cứng nhất định (thường từ 6-18 giờ sau khi đổ, không quá 24 giờ), sử dụng máy cắt bê tông để tạo khe. Đây là phương pháp phổ biến và hiệu quả nhất hiện nay.

3 cách tạo khe co bê tôngSo sánh 3 phương pháp tạo khe co bê tông

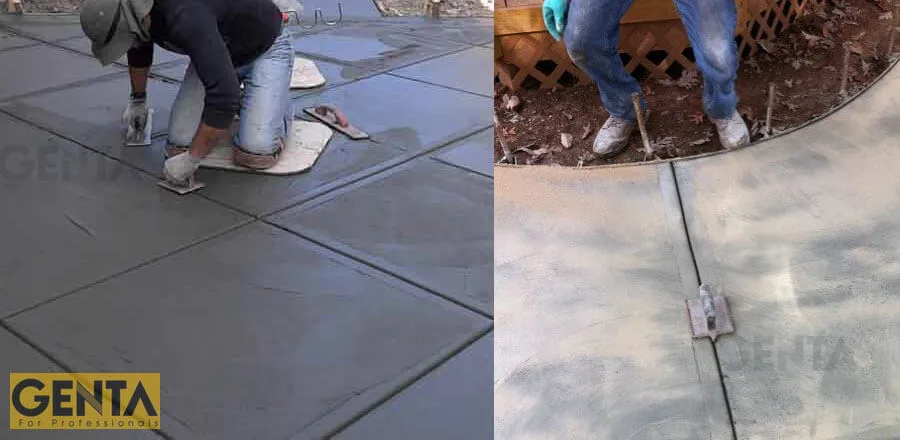

cắt khe bằng dụng cụ cầm tayCắt khe bằng dụng cụ cầm tay

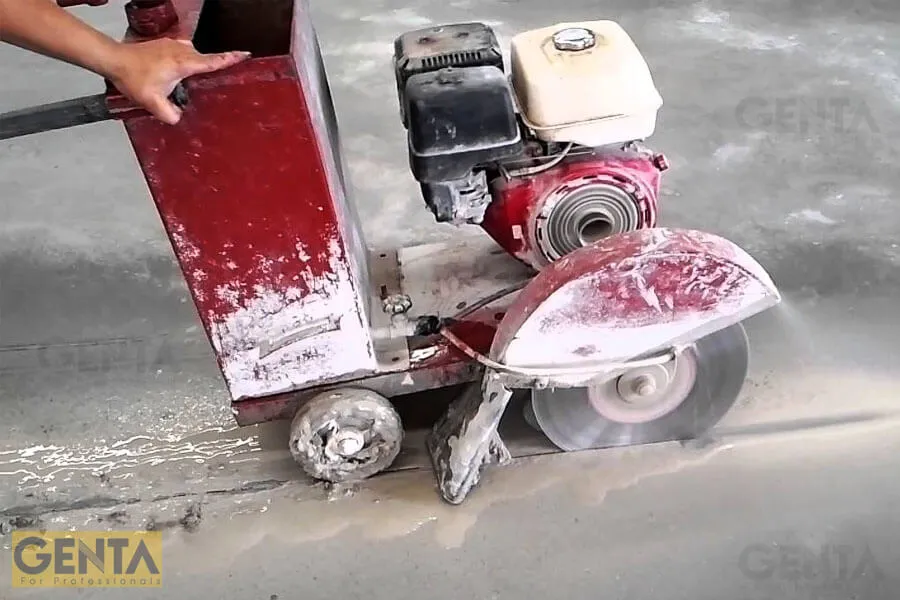

Cắt khe co giãn bằng máy cắt bê tôngDùng máy cắt bê tông là phương pháp phổ biến hơn

Cấu Tạo Khe Giãn Bê Tông (Expansion Joint)

Khe giãn được sử dụng để tách biệt hoàn toàn các tấm sàn bê tông với nhau hoặc giữa sàn bê tông với các kết cấu liền kề như tường, cột. Mục đích chính của khe giãn là cho phép các thành phần kết cấu chuyển động độc lập, hấp thụ các chuyển vị và hạn chế tối đa sự truyền lực, từ đó ngăn ngừa nứt vỡ do ứng suất phát sinh.

Theo TCVN 9345:2012, khe giãn là khe co dãn nhiệt ẩm cho phép chuyển dịch đầu mút của bê tông tại khe. Khác với khe co chỉ cắt một phần chiều dày bê tông, khe giãn thường được cắt suốt chiều dày của bản bê tông, tạo ra sự tách biệt hoàn toàn.

Khoảng cách giữa các khe giãn thường lớn hơn đáng kể so với khe co. Nếu khe co có khoảng cách thông thường từ 5-6 mét, thì khe giãn có thể cách nhau từ 35-40 mét hoặc xa hơn, tùy thuộc vào quy mô và yêu cầu thiết kế.

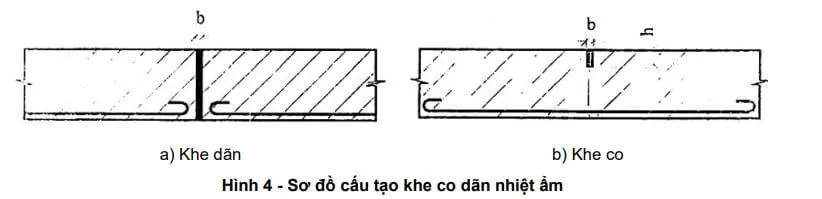

Minh họa khe co và khe giãn theo TCVN 9345 -2012Hình vẽ so sánh khe co và khe giãn bê tông – trích từ TCVN 9345 -2012

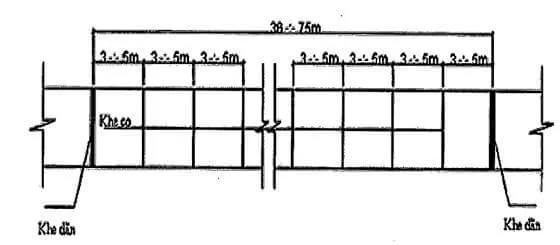

Khoảng cách khe co và khe giãnKhoảng cách khe co là 3-5m, khe giãn là 38-75m (theo TCVN)

Kinh Nghiệm Thi Công Khe Co Giãn Bê Tông Hiệu Quả

Để khe co giãn bê tông phát huy tối đa hiệu quả, việc tuân thủ các kinh nghiệm thi công sau đây là vô cùng quan trọng:

Xác định khoảng cách hợp lý: Các khe co nên được bố trí với khoảng cách bằng 24-36 lần chiều dày của bản bê tông. Ví dụ, với bản sàn dày 10cm, khoảng cách giữa các khe co nên là khoảng 3 mét.
Đảm bảo độ sâu cắt: Chiều sâu cắt của khe co phải đạt ít nhất ¼ chiều dày của bản sàn bê tông. Với bản dày 10cm, khe co cần được cắt sâu tối thiểu 2.5cm.
Thời điểm cắt khe sớm: Việc cắt khe cần được thực hiện sớm, lý tưởng là trước khi bê tông bắt đầu quá trình co ngót. Cắt khe muộn hơn 12 giờ sau khi đổ có thể dẫn đến nứt không kiểm soát.
Tỷ lệ dài:rộng của ô sàn: Tỷ lệ này nên là 1:1 (chiều dài bằng chiều rộng) để phát huy hiệu quả tốt nhất. Có thể điều chỉnh lên tỷ lệ tối đa 1:1.5 (ví dụ ô sàn 2x3m).
Tách cốt thép: Nếu sàn bê tông có cốt thép, cần tách cốt thép tại vị trí bố trí khe co giãn để đảm bảo khe hoạt động đúng chức năng.
Bố trí dọc theo trục cột: Nên tạo khe co giãn dọc theo các trục cột để phân tán ứng suất hiệu quả.
Giấu khe thẩm mỹ: Thiết kế vị trí các khe ở dưới các khu vực trải thảm hoặc dưới vách tường để chúng được “giấu” đi, tăng tính thẩm mỹ cho công trình.
Sử dụng thanh truyền lực: Đối với sàn bê tông chịu tải trọng nặng, việc sử dụng thanh truyền lực tại các khe là cần thiết để phân phối tải trọng.
Khe nhiệt tiếp giáp: Sử dụng khe nhiệt (expansion joint) tại các vị trí sàn tiếp giáp với cột, tường, móng, bó vỉa, vỉa hè để cho phép chuyển vị.
Vật liệu chèn khe đàn hồi: Lựa chọn vật liệu chèn khe co giãn có tính đàn hồi cao, có khả năng hấp thụ lực tác động và phục hồi trạng thái ban đầu.

Tại Việt Nam, việc sử dụng nhựa đường kết hợp dây đay để chèn khe co giãn không được khuyến khích do nhựa đường có thể bị chảy khi trời nóng, gây bẩn sàn. Thay vào đó, nên ưu tiên các giải pháp hiện đại hơn. Nếu bắt buộc phải dùng nhựa đường, cần đổ âm xuống nền một chút để tránh tràn ra sàn.

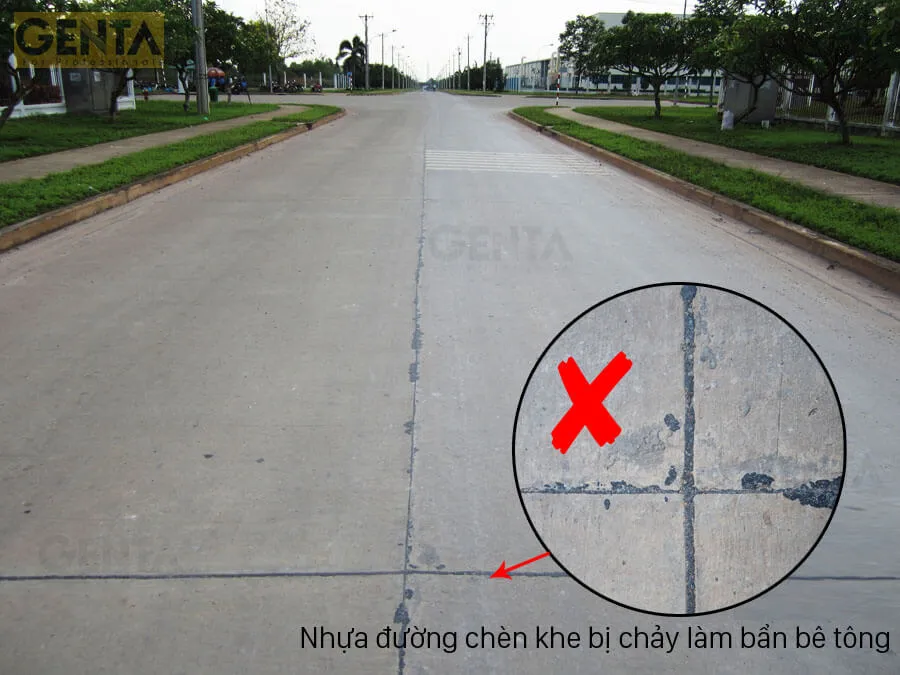

Nhựa đường tại khe co giãn bị chảyNhựa đường tại khe co giãn bị chảy

Kinh Nghiệm Thi Công Matit Chèn Khe Co Giãn Bê Tông Đúng Kỹ Thuật

Sau khi tạo khe, việc trám khe bằng matit hoặc vật liệu chuyên dụng là bước quan trọng để ngăn bụi bẩn và các mảnh vụn lọt vào, tránh làm bịt kín khe và làm mất tác dụng chống co ngót.

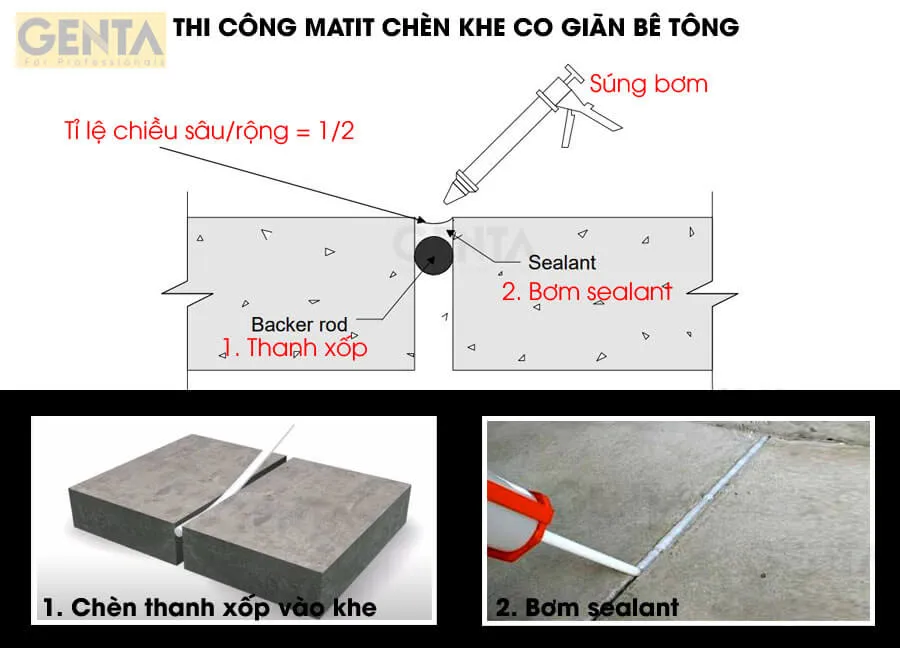

Phương pháp thi công chèn khe co giãn bê tông bằng matitPhương pháp thi công chèn khe co giãn bê tông bằng matit

Chuẩn Bị Bề Mặt Khe

Chất lượng bề mặt: Đảm bảo bề mặt khe đặc chắc, sạch sẽ, khô ráo, không dính nước, dầu mỡ hoặc bụi bẩn.
Loại bỏ tạp chất: Làm sạch kỹ lưỡng mọi bụi bẩn, mảnh vụn, sơn, vữa xi măng còn sót lại.

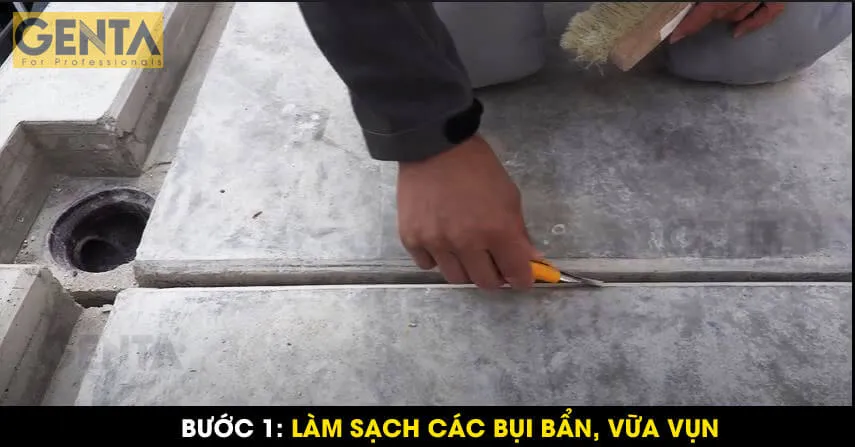

làm sạch bề mặt khe co giãnLàm sạch bề mặt khe co giãn

Chèn Thanh Xốp Đệm (Backer Rod)

Sử dụng thanh xốp chèn khe (backer rod) hoặc bọt xốp gốc Polyurethane để tạo lớp đệm, giúp kiểm soát chiều sâu của lớp matit và đảm bảo tính đàn hồi.

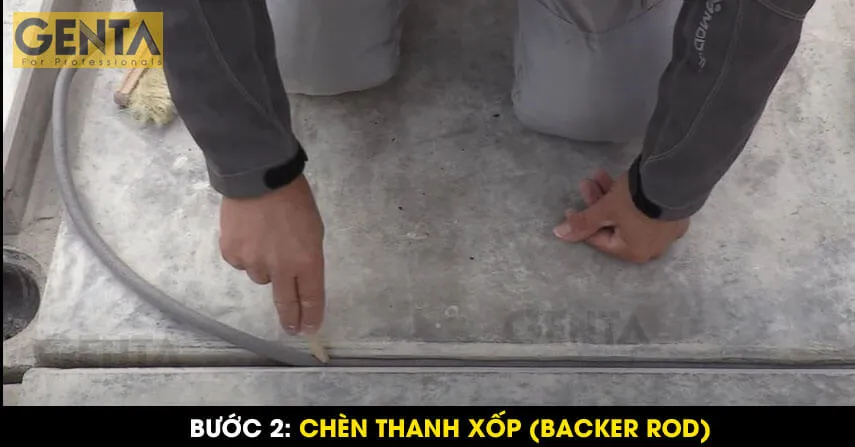

Chèn thanh xốp backer rodChèn thanh xốp backer rod

Thi Công Chất Trám Khe (Sealant)

Dán băng dính: Dán băng dính cẩn thận dọc hai bên mép khe để đảm bảo lớp matit chèn vào thẳng nét và không bị lem ra ngoài, giữ tính thẩm mỹ.
Quét lớp lót: Áp dụng một lớp lót (primer) để tăng cường độ bám dính giữa vật liệu trám khe và bề mặt bê tông.
Bơm sealant: Bơm chất trám khe (sealant) vào vị trí chính giữa của khe.

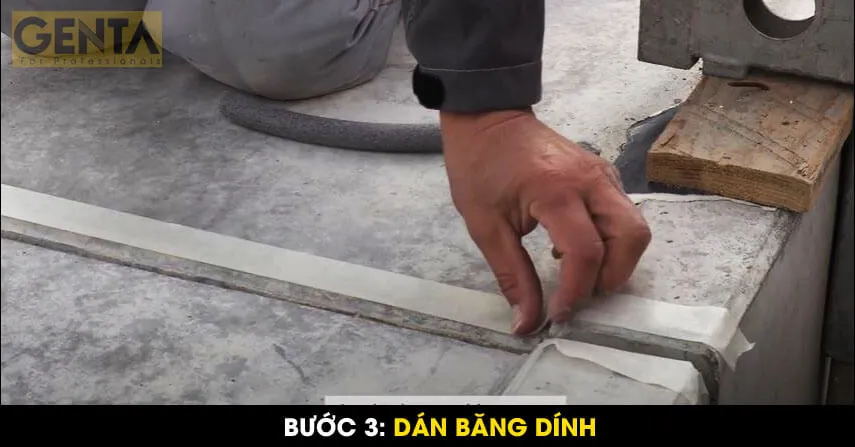

dán băng dính 2 bên kheDán băng dính 2 bên khe để đảm bảo phần sealant thẳng nét – không dính ra ngoài

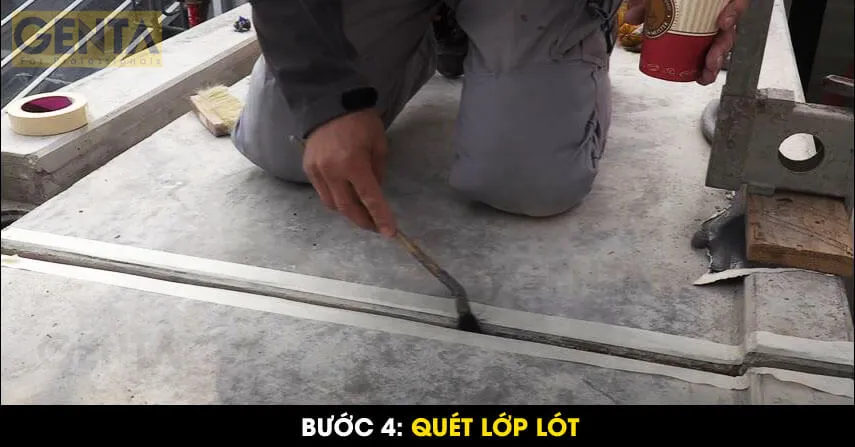

Quét lớp lót để tạo độ bám dínhQuét lớp lót để tạo độ bám dính

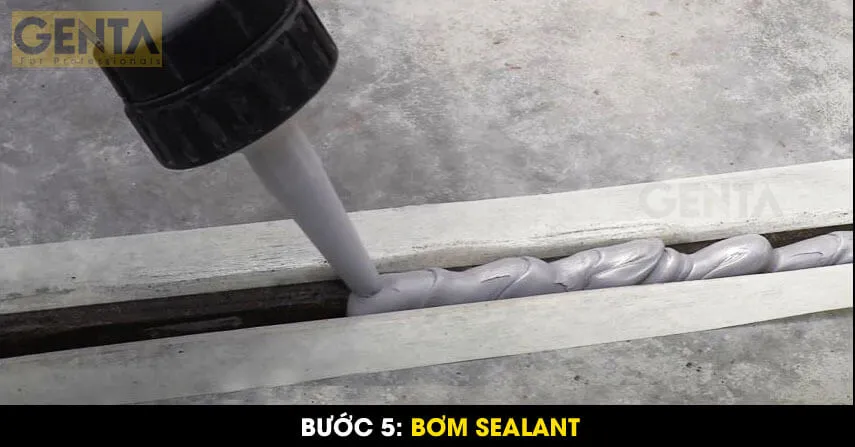

Bơm sealant vào kheBơm sealant vào chính giữa khe

Hoàn Thiện Mạch Khe

Vét mạch: Sử dụng bay chuyên dụng hoặc dụng cụ phù hợp để vét mạch, tạo bề mặt phẳng, đẹp và đảm bảo lớp trám kín hoàn toàn.
Bóc băng dính: Sau khi hoàn thành việc vét mạch, tiến hành bóc lớp băng dính đã dán trước đó.

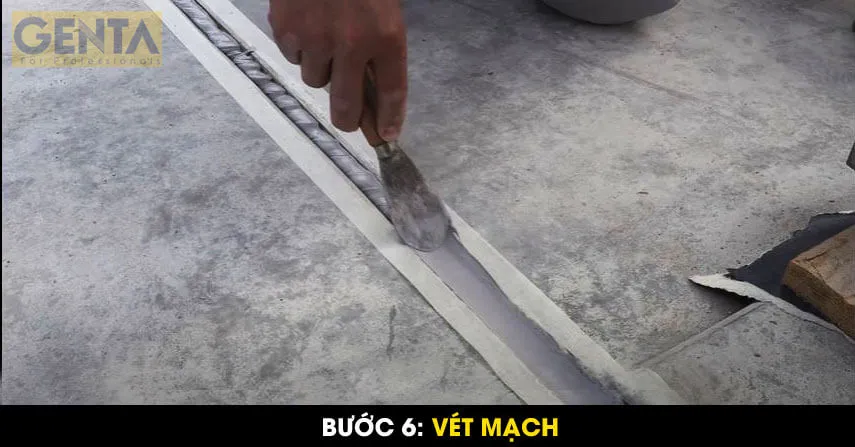

Vét mạch bằng bayVét mạch bằng bay để tạo độ bám và chèn kín

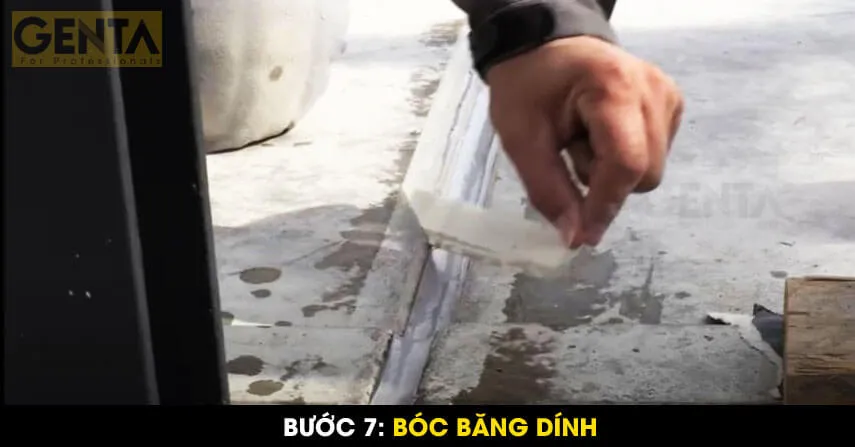

Bóc băng dínhBóc băng dính

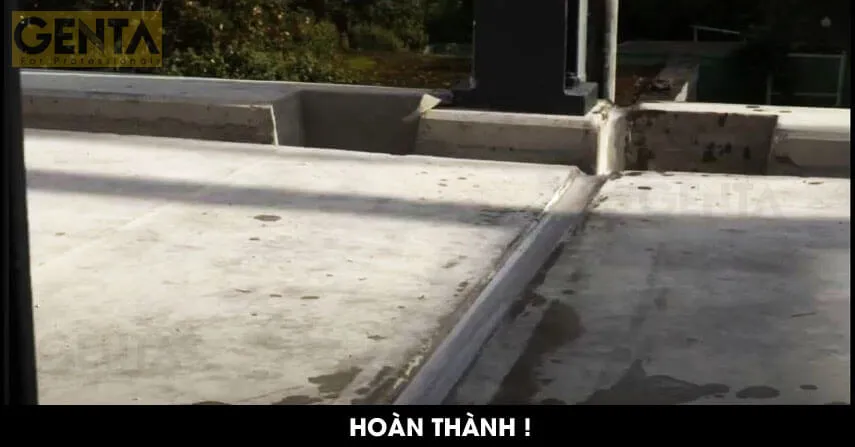

hoàn thành chèn matitHoàn thành chèn matit vào khe co giãn

Phương Pháp Hiện Đại: Sử Dụng Nẹp Khe Co Giãn Bê Tông

Một giải pháp thi công khe co giãn bê tông tiên tiến và hiệu quả là sử dụng nẹp khe co giãn. Phương pháp này giúp đơn giản hóa quy trình, tiết kiệm thời gian và nâng cao chất lượng công trình.

Nẹp khe co giãn thường có cấu tạo gồm ba lớp: hai lớp nhựa cứng bảo vệ hai bên và một lớp cao su đàn hồi ở giữa. Lớp cao su này có khả năng hấp thụ hiệu quả các lực tác động do bê tông giãn nở hoặc co ngót. Phần chân nẹp thường có các cạnh dạng xương cá, giúp “ngàm” chắc chắn vào bê tông, đảm bảo sự bền vững và ổn định của nẹp trong suốt quá trình sử dụng.

Cấu tạo và phối cảnh nẹp khe co giãn bê tôngCấu tạo và phối cảnh nẹp khe co giãn bê tông

So với các phương pháp truyền thống, sử dụng nẹp khe co giãn mang lại nhiều ưu điểm vượt trội:

Tiết kiệm thời gian: Loại bỏ công đoạn cắt khe bằng máy và chèn matit/nhựa đường sau đó, giúp đẩy nhanh tiến độ thi công.
Giảm thiểu rủi ro: Tránh được các rủi ro tiềm ẩn khi sử dụng máy cắt bê tông.
Thẩm mỹ cao: Nẹp được lắp đặt chính xác trước khi đổ bê tông, tạo ra đường khe thẳng, đều và đẹp mắt.
Độ bền vững cao: Nẹp ngàm chắc chắn vào bê tông, đảm bảo sự ổn định lâu dài, khắc phục nhược điểm của các phương pháp chèn vật liệu dễ bị hư hỏng.

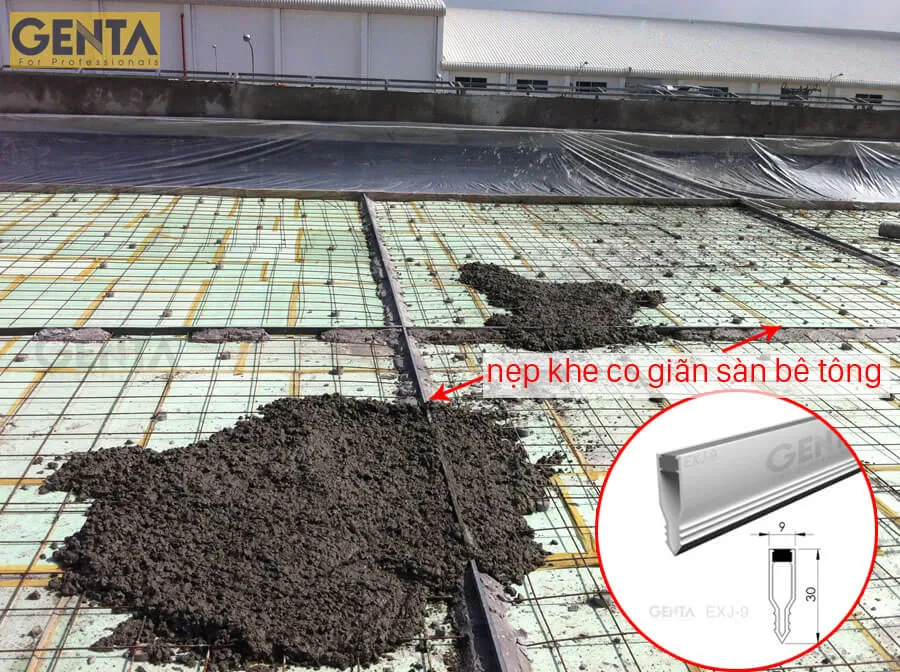

Thi công nẹp khe co giãnNẹp được định vị trước khi đổ bê tông

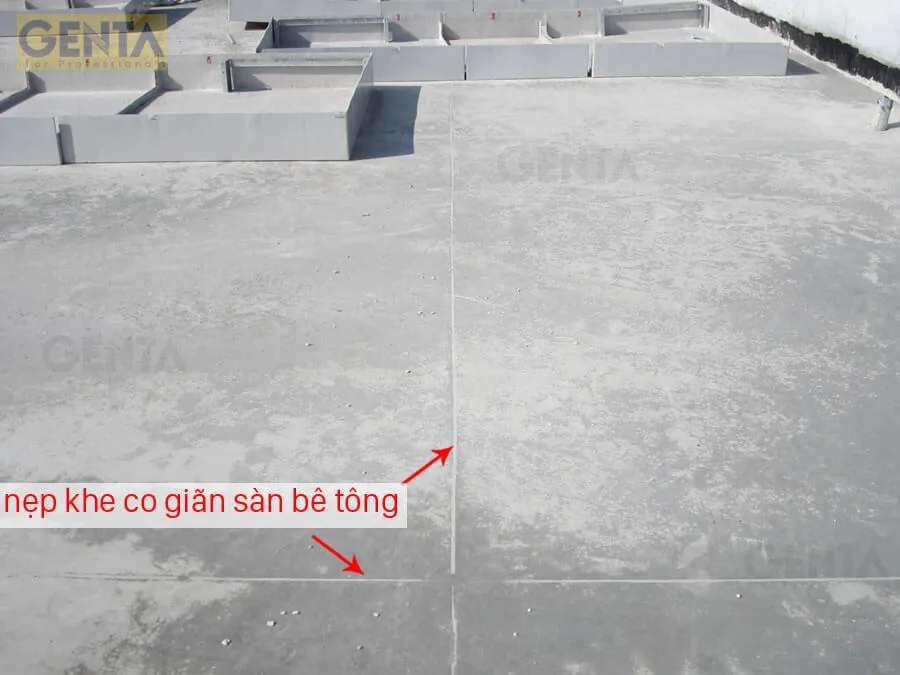

hoàn thành đổ bê tông sàn có nẹp khe co giãnSau khi hoàn thành đổ bê tông sàn – không cần phải cắt khe và chèn matit vì đã có thanh nẹp co giãn đặt sẵn

Các Tiêu Chuẩn & Quy Định Về Khe Co Giãn Sàn Bê Tông

Để đảm bảo chất lượng, độ bền vững và tính chính xác trong thiết kế, thi công khe co giãn bê tông, các kỹ sư và nhà thầu cần tham khảo các tiêu chuẩn và quy định hiện hành của Việt Nam và quốc tế:

TCN 223-1995 – Thiết kế Áo đường cứng ô tô: Cung cấp quy định về thiết kế, tính toán khe co giãn.
TCVN 9345:2012 – Kết cấu bê tông và bê tông cốt thép – Hướng dẫn kỹ thuật phòng chống nứt dưới tác động của khí hậu nóng ẩm: Bao gồm hướng dẫn thi công khe co dãn nhiệt ẩm.
TCXDVN 356 : 2005 – Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế: Tiêu chuẩn thiết kế chung cho kết cấu bê tông cốt thép.
TCVN 4453 : 1995 – Tiêu chuẩn cho kết cấu bê tông và bê tông cốt thép toàn khối – Quy phạm thi công và nghiệm thu: Quy định về thi công và nghiệm thu các hạng mục bê tông, bao gồm cả khe co giãn.
TCVN 5718:1993 – Mái và sàn bê tông cốt thép trong công trình xây dựng – Yêu cầu kỹ thuật chống thấm nước: Liên quan đến việc xử lý khe co giãn trong các cấu kiện chống thấm.
Định mức 1776: Quy định định mức bố trí thanh truyền lực.
QĐ số 3230/QĐ-BGTVT: Quy định tạm thời về thiết kế mặt đường BTXM.
ASTM D 5249 – 92: Quy định kỹ thuật với chất độn khe của mặt đường BTXM.
ASTM D 3405-78: Quy định về Matit (Mastic) chèn khe cho mặt đường bê tông và nhựa đường.

Việc tuân thủ các tiêu chuẩn này không chỉ đảm bảo chất lượng công trình mà còn là cơ sở pháp lý quan trọng trong quá trình thi công và nghiệm thu.

Kết Luận

Bê tông là vật liệu xây dựng quen thuộc nhưng việc thi công để đạt chất lượng cao đòi hỏi sự tỉ mỉ và kiến thức chuyên môn sâu sắc. Khe co giãn bê tông là một chi tiết kỹ thuật cực kỳ quan trọng, cần được chú trọng ngay từ giai đoạn thiết kế và giám sát chặt chẽ trong quá trình thi công. Việc áp dụng đúng các nguyên tắc, kinh nghiệm và sử dụng các giải pháp thi công hiện đại như nẹp khe co giãn sẽ giúp công trình của bạn đạt được độ bền vững, tính thẩm mỹ và hiệu quả kinh tế tối ưu.

Chúc các bạn có những công trình chất lượng!
