Việc khai báo vật liệu thép trong SAP2000 theo đúng Tiêu chuẩn Việt Nam (TCVN) quyết định độ chính xác của toàn bộ kết quả phân tích kết cấu. Bài viết này hướng dẫn chi tiết cách thiết lập vật liệu bê tông cốt thép và thép kết cấu trong SAP2000 v22, tập trung vào các thông số kỹ thuật cốt lõi và điểm cần lưu ý khi áp dụng TCVN 5574:2018 và TCVN 5575:2024.
Thiết Lập Vật Liệu Bê Tông Cốt Thép
Chọn tiêu chuẩn thiết kế
Truy cập Design → Concrete Frame Design → View/Revise Preferences, chọn SP 63.13330.2012 (tương đương TCVN 5574:2018). Tiêu chuẩn này quy định phương pháp tính toán cấu kiện bê tông theo trạng thái giới hạn, phù hợp với điều kiện thi công và vật liệu tại Việt Nam.
Tự động tính toán kết cấu bê tông cốt thép trong SAP2000 theo TCVN
Khai báo bê tông

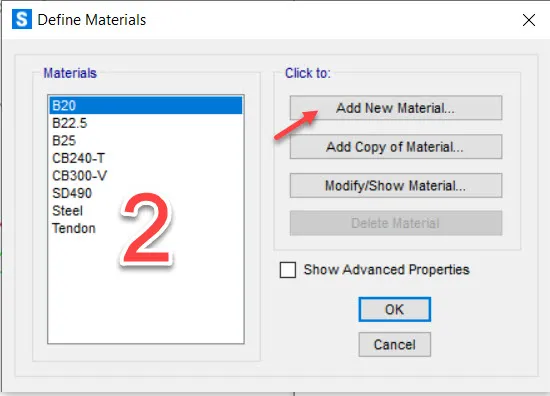

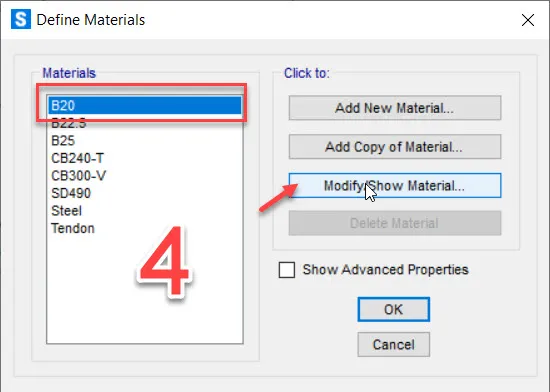

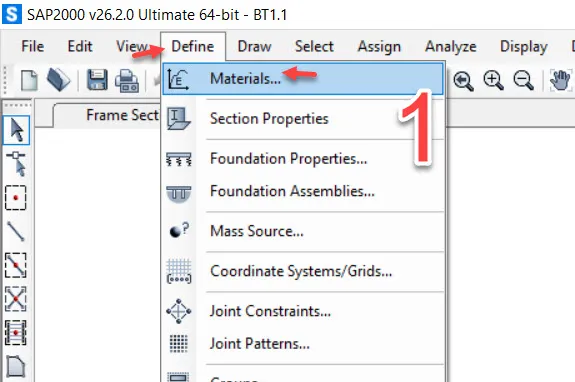

Vào Define → Material Properties → Add New Material, chọn:
- Region: Vietnam

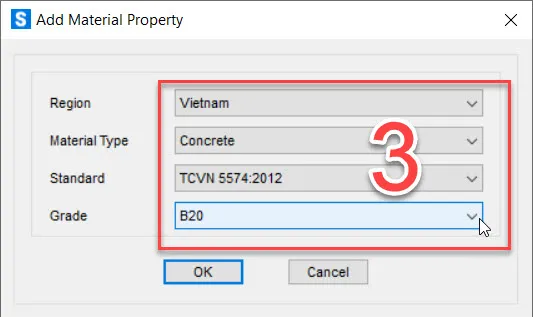

- Material Type: Concrete
- Standard: TCVN 5574-2012
- Grade: B20 (hoặc cấp độ bền khác tùy thiết kế)

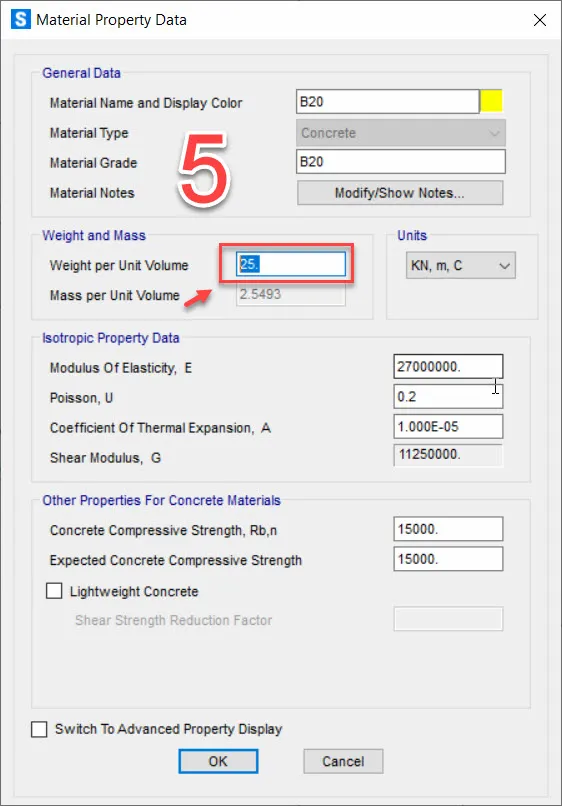

Điểm quan trọng: SAP2000 mặc định trọng lượng riêng bê tông là 23.5 kN/m³. Theo TCVN 2737:2023, bê tông cốt thép có γ = 25 kN/m³. Sai lệch này ảnh hưởng trực tiếp đến tải trọng tĩnh — cần hiệu chỉnh thủ công trong mục Weight per Unit Volume.
Mô đun đàn hồi E và hệ số Poisson ν giữ nguyên giá trị mặc định — đã được SAP2000 tính toán theo công thức trong TCVN 5574:2018 dựa trên cấp độ bền bê tông.
Khai báo cốt thép
Tương tự, chọn:
- Material Type: Rebar

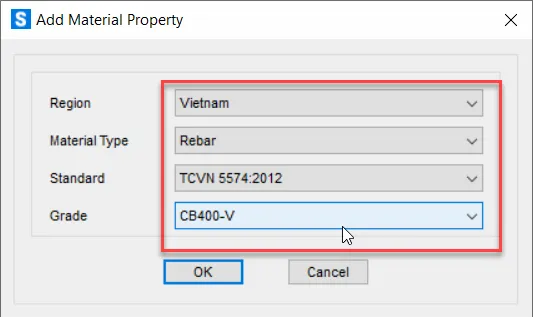

- Standard: TCVN 5574-2012
- Grade: CB400-V (hoặc CB300-T, CB500-V tùy yêu cầu)

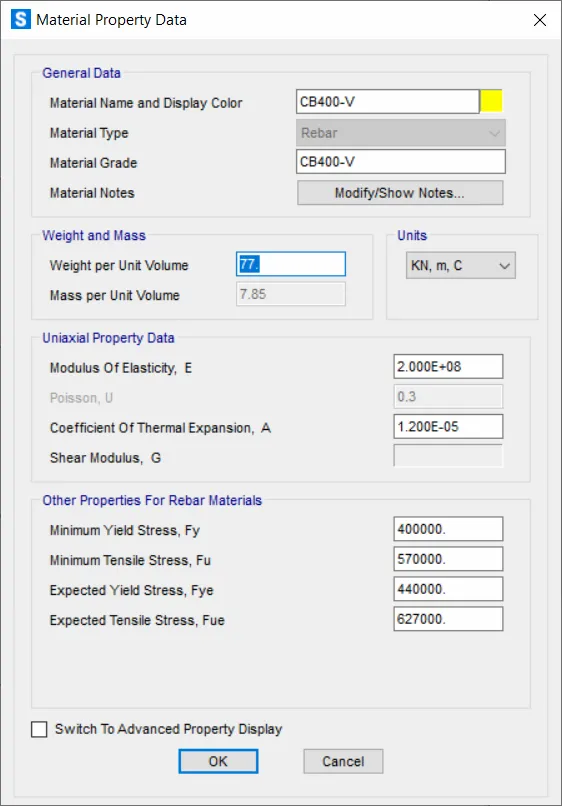

Các thông số cốt thép (E = 2×10⁵ MPa, fy, fu) trong SAP2000 đã khớp với TCVN 5574:2018. Không cần điều chỉnh trừ khi sử dụng loại thép đặc biệt ngoài tiêu chuẩn.
Thiết Lập Vật Liệu Thép Kết Cấu
Chọn tiêu chuẩn thiết kế

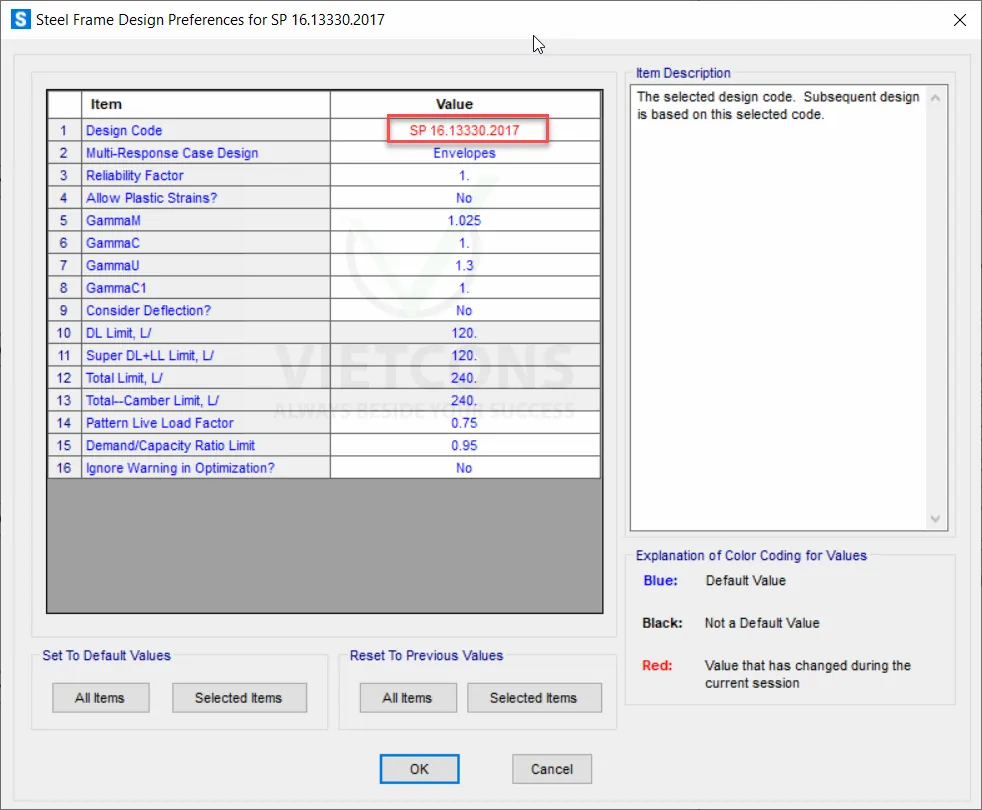

Truy cập Design → Steel Frame Design → View/Revise Preferences, chọn SP 16.13330.2017 (tương đương TCVN 5575:2024). Tiêu chuẩn này áp dụng cho kết cấu thép nhà và công trình, bao gồm phương pháp kiểm tra ổn định, cường độ và độ cứng.
Khai báo thép kết cấu
Vào Define → Material Properties → Add New Material, chọn:
- Region: Vietnam
- Material Type: Steel
- Standard: TCVN 5575-2024
- Grade: S235, S275, S345 (tùy thiết kế)
Tự động khai báo vật liệu kết cấu thép theo TCVN 5575:2024
Bảng thông số vật liệu thép S235 theo TCVN 5575:2024 trong phần mềm SAP2000
Điểm cần kiểm tra: Giới hạn chảy (fy) và cường độ kéo đứt (fu) phụ thuộc vào chiều dày tấm thép theo Bảng B2 — TCVN 5575:2024. Ví dụ, thép S235:
- Tấm ≤ 16mm: fy = 235 MPa, fu = 360 MPa
- Tấm 16-40mm: fy = 225 MPa, fu = 360 MPa
- Tấm 40-100mm: fy = 215 MPa, fu = 360 MPa
SAP2000 mặc định sử dụng giá trị cho tấm mỏng. Nếu thiết kế dùng tấm dày (cột hộp, dầm ghép), cần điều chỉnh fy thủ công để phản ánh đúng cường độ vật liệu.
Bảng Thông Số Vật Liệu Quan Trọng
| Thông số | Ý nghĩa | Giá trị điển hình |
|---|---|---|
| Weight per Unit Volume (γ) | Trọng lượng riêng, dùng tính tải trọng tĩnh | BTCT: 25 kN/m³ Thép: 77 kN/m³ |
| Mass per Unit Volume (ρ) | Khối lượng riêng, dùng tính tải động (ρ = γ/g) | BTCT: 2.55 tấn/m³ Thép: 7.85 tấn/m³ |
| Modulus of Elasticity (E) | Mô đun đàn hồi, đặc trưng độ cứng | BTCT: phụ thuộc mác Cốt thép: 2×10⁵ MPa Thép kết cấu: 2.06×10⁵ MPa |
| Poisson’s Ratio (ν) | Hệ số Poisson | BTCT: 0.2 Thép: 0.3 |
| Coefficient of Thermal Expansion (α) | Hệ số giãn nở nhiệt | BTCT: 1×10⁻⁵ (1/°C) Thép: 1.2×10⁻⁵ (1/°C) |
| Shear Modulus (G) | Mô đun trượt, G = E/[2(1+ν)] | Tự động tính |
| Minimum Yield Stress (Fy) | Giới hạn chảy tối thiểu | Phụ thuộc mác và chiều dày |
| Minimum Tensile Stress (Fu) | Cường độ kéo đứt tối thiểu | Phụ thuộc mác và chiều dày |
Các thông số Expected Yield/Tensile Stress (Fye, Fue) trong SAP2000 thường được gán bằng 1.1 lần giá trị tối thiểu, phục vụ phân tích phi tuyến vật liệu. Trong thiết kế thông thường theo TCVN, giá trị này ít được sử dụng.
Lưu Ý Khi Áp Dụng
Khi khai báo vật liệu thép trong SAP2000, cần phân biệt rõ:
- Vật liệu bê tông: Kiểm tra trọng lượng riêng (25 kN/m³), mô đun đàn hồi tự động tính theo mác
- Cốt thép: Giá trị mặc định SAP2000 khớp TCVN, không cần điều chỉnh
- Thép kết cấu: Bắt buộc kiểm tra fy, fu theo chiều dày tấm thực tế trong thiết kế
Sai lệch thông số vật liệu dẫn đến sai lệch tải trọng, nội lực, và kết quả kiểm tra cấu kiện. Trong môi trường production, việc thiết lập template vật liệu chuẩn cho từng dự án giúp giảm thiểu rủi ro nhập liệu sai.
Việc nắm vững cách khai báo vật liệu thép trong SAP2000 theo TCVN là nền tảng để phân tích kết cấu chính xác. Kiểm tra kỹ trọng lượng riêng bê tông, giới hạn chảy thép theo chiều dày, và đảm bảo tiêu chuẩn thiết kế khớp với yêu cầu dự án trước khi chạy phân tích.
