Kiểm soát độ võng cho phép của dầm bê tông cốt thép là yếu tố then chốt để đảm bảo sự an toàn, ổn định và tuổi thọ lâu dài cho mọi công trình xây dựng. Việc hiểu rõ các quy định pháp lý và phương pháp tính toán chính xác giúp các kỹ sư thiết kế, thi công xây dựng đạt được hiệu quả tối ưu, tránh được những rủi ro không đáng có. Tiêu chuẩn TCVN 5574:2018 cung cấp khuôn khổ pháp lý và kỹ thuật cần thiết cho vấn đề này, định hướng cách thức áp dụng các nguyên lý kỹ thuật tiên tiến.
Tiêu chuẩn TCVN 5574:2018 đóng vai trò là kim chỉ nam không thể thiếu cho các chuyên gia trong lĩnh vực xây dựng. Tiêu chuẩn này không chỉ đơn thuần là một tập hợp các con số hay công thức, mà là kết quả của quá trình nghiên cứu, đúc kết kinh nghiệm và các tiêu chuẩn quốc tế tiên tiến, nhằm mang lại những giải pháp kỹ thuật an toàn và hiệu quả nhất cho các kết cấu bê tông cốt thép tại Việt Nam.
Nội dung của bài viết sẽ đào sâu vào các khía cạnh cốt lõi, bao gồm: ý nghĩa của việc giới hạn độ võng, các quy định pháp lý liên quan, phương pháp tính toán chi tiết được áp dụng bởi các phần mềm kỹ thuật hiện đại, cũng như những lưu ý quan trọng trong quá trình thiết kế và kiểm tra.
Hiểu rõ ý nghĩa của độ võng cho phép và cách thức kiểm soát nó là nền tảng cho mọi dự án xây dựng.
Tầm Quan Trọng Của Việc Giới Hạn Độ Võng Cho Dầm Bê Tông Cốt Thép

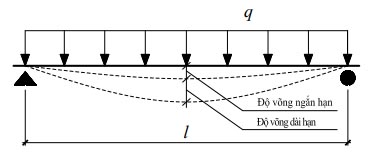

Độ võng của một kết cấu, đặc biệt là dầm bê tông cốt thép, là sự biến dạng thẳng đứng dưới tác dụng của tải trọng. Mặc dù các kết cấu bê tông cốt thép có độ cứng đáng kể, nhưng việc vượt quá giới hạn cho phép về độ võng có thể dẫn đến nhiều hậu quả tiêu cực nghiêm trọng, ảnh hưởng trực tiếp đến tính năng sử dụng, thẩm mỹ và an toàn của công trình.
1. Ảnh Hưởng Đến Tính Năng Sử Dụng
Khi dầm bị võng quá mức, các bộ phận kiến trúc phụ thuộc vào nó như sàn, tường, trần có thể bị biến dạng theo. Điều này có thể gây ra các vết nứt trên tường, trần, sự xuống cấp của lớp hoàn thiện, hoặc gây khó khăn trong việc lắp đặt và vận hành các hệ thống kỹ thuật (điện, nước, điều hòa). Trong các công trình công nghiệp hoặc yêu cầu độ chính xác cao, độ võng vượt giới hạn có thể làm sai lệch vị trí các thiết bị, ảnh hưởng đến quy trình sản xuất hoặc hoạt động của máy móc.
2. Vấn Đề Thẩm Mỹ
Độ võng rõ rệt trên bề mặt sàn hoặc trần nhà sẽ làm giảm đáng kể giá trị thẩm mỹ của không gian sống và làm việc. Các vết nứt xuất hiện cũng gây ấn tượng không tốt về chất lượng xây dựng, làm mất đi vẻ đẹp vốn có của công trình.
3. Rủi Ro Về An Toàn Kết Cấu
Mặc dù độ võng có thể không trực tiếp gây sập đổ ngay lập tức, nhưng nó là một dấu hiệu cảnh báo quan trọng về sự làm việc quá sức hoặc không hợp lý của kết cấu. Độ võng lớn có thể dẫn đến việc phân bố lại ứng suất trong vật liệu một cách không mong muốn, làm gia tăng ứng suất tại các vùng nhạy cảm, từ đó giảm khả năng chịu tải và tuổi thọ của dầm, thậm chí dẫn đến sự cố nghiêm trọng hơn trong tương lai.

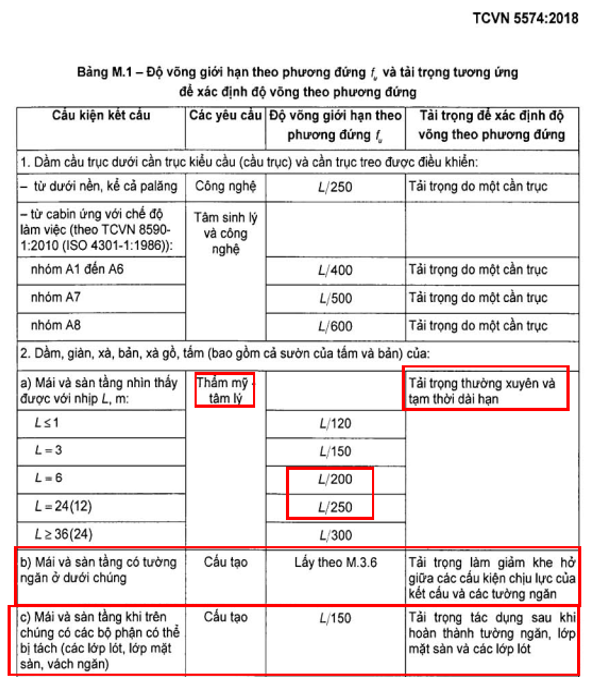

Tiêu Chuẩn TCVN 5574:2018 Về Độ Võng Cho Phép
TCVN 5574:2018 là tiêu chuẩn quốc gia Việt Nam về “Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế”. Tiêu chuẩn này quy định chi tiết các yêu cầu kỹ thuật, bao gồm cả các giới hạn về độ võng cho các loại cấu kiện bê tông cốt thép. Việc tuân thủ TCVN 5574:2018 là bắt buộc đối với mọi dự án xây dựng tại Việt Nam.
1. Quy Định Cốt Lõi
Tiêu chuẩn đề cập đến việc giới hạn độ võng để đảm bảo kết cấu không bị biến dạng quá mức dưới tác động của tải trọng sử dụng, từ đó duy trì khả năng chịu lực, độ bền và tính tiện dụng của công trình. Cụ thể, các giới hạn này thường được biểu thị dưới dạng tỷ lệ giữa độ võng và khẩu độ hoặc một giá trị tuyệt đối nhất định, tùy thuộc vào loại cấu kiện, chức năng sử dụng và loại tải trọng tác dụng.
2. Các Yếu Tố Ảnh Hưởng Đến Độ Võng
Việc xác định độ võng cho phép cần xem xét nhiều yếu tố, bao gồm:
- Loại tải trọng: Tải trọng tạm thời (hoạt tải, gió, động đất) và tải trọng cố định (tự trọng bản thân, tường, sàn). Độ võng do tải trọng ngắn hạn và dài hạn cần được xem xét riêng biệt.
- Vật liệu kết cấu: Đặc trưng của bê tông (cường độ, mô đun đàn hồi) và thép cốt (cường độ, mô đun đàn hồi).
- Kích thước hình học của dầm: Chiều cao, chiều rộng, và đặc biệt là mô men quán tính của tiết diện ngang.
- Kết cấu của hệ sàn: Liền kề hay có khe co giãn, ảnh hưởng của các dầm phụ.
- Thời gian tác dụng của tải trọng: Ảnh hưởng của từ biến và co ngót bê tông làm gia tăng độ võng theo thời gian.
Phương Pháp Tính Toán Độ Võng Theo TCVN 5574:2018
Việc tính toán độ võng cho dầm bê tông cốt thép thường đòi hỏi sự hỗ trợ của các công cụ phần mềm chuyên dụng, kết hợp với việc hiểu rõ các nguyên lý cơ bản. TCVN 5574:2018 hướng dẫn chung, trong khi các phần mềm sẽ triển khai chi tiết các bước tính toán.
1. Sử Dụng Phần Mềm Phân Tích Kết Cấu
Các phần mềm như SAFE hay các công cụ dựa trên Eurocode 2 (với thông số vật liệu tương đương) là những lựa chọn phổ biến. Các phần mềm này cho phép xây dựng mô hình kết cấu chi tiết, khai báo đầy đủ các đặc trưng vật liệu, cốt thép, hình dạng tiết diện và các loại tải trọng.
2. Các Bước Tính Toán Phổ Biến
Quá trình tính toán độ võng thường bao gồm các bước chính sau:
- Xây dựng mô hình kết cấu: Tạo mô hình số học hoặc hữu hạn cho dầm, sàn hoặc toàn bộ kết cấu.
- Xác định vật liệu và cốt thép: Khai báo chính xác các đặc trưng cơ lý của bê tông và thép cốt.
- Định nghĩa các trường hợp tải trọng: Bao gồm tải trọng cố định và tải trọng tạm thời (ngắn hạn và dài hạn).
- Phân tích độ võng: Phần mềm sẽ tính toán độ võng dưới tác dụng của từng trường hợp tải trọng hoặc tổ hợp tải trọng. Công thức tính toán độ võng toàn phần f thường được biểu diễn dưới dạng f = f1 – f2 + f3, trong đó:
f1đại diện cho độ võng do tải trọng cố định gây ra (thường là biến dạng dài hạn).f2có thể là một thành phần giảm trừ hoặc liên quan đến các hiệu ứng khác tùy thuộc vào phương pháp cụ thể.f3đại diện cho độ võng do tải trọng tạm thời (ngắn hạn) gây ra.
- Kiểm tra và đối chiếu: So sánh giá trị độ võng tính toán được với giới hạn cho phép theo quy định của TCVN 5574:2018.
3. Phân Tích Vết Nứt và Tác Dụng Dài Hạn
TCVN 5574:2018 cũng hướng dẫn chi tiết cách phân tích ảnh hưởng của vết nứt đến độ cứng của tiết diện và cách tính toán độ võng dài hạn, vốn có thể lớn hơn nhiều so với độ võng ngắn hạn do các hiệu ứng như từ biến và co ngót bê tông. Việc tính toán này yêu cầu xem xét mô đun đàn hồi hiệu quả của tiết diện bê tông cốt thép đã bị nứt.
Tối Ưu Hóa Thiết Kế Với TCVN 5574:2018
Việc áp dụng TCVN 5574:2018 không chỉ giúp kiểm soát độ võng cho phép của dầm bê tông cốt thép mà còn là cơ sở để tối ưu hóa thiết kế.
Thông qua việc sử dụng các công cụ phần mềm hiện đại để phân tích độ võng và các yếu tố liên quan như vết nứt, các kỹ sư có thể:
- Tiết kiệm vật liệu: Tránh việc đưa thêm thép hoặc bê tông không cần thiết chỉ để phòng ngừa độ võng, từ đó giảm chi phí xây dựng.
- Nâng cao hiệu quả công việc: Tự động hóa quy trình tính toán giúp tiết kiệm thời gian và giảm thiểu sai sót thủ công.
- Đảm bảo tính an toàn và bền vững: Quan trọng nhất, việc tuân thủ tiêu chuẩn đảm bảo công trình được xây dựng đúng yêu cầu kỹ thuật, mang lại sự an tâm và an toàn cho người sử dụng trong suốt vòng đời của công trình.
Các kỹ sư và chuyên gia xây dựng cần liên tục cập nhật và vận dụng linh hoạt các quy định trong TCVN 5574:2018, kết hợp với công nghệ thiết kế tiên tiến để tạo ra những công trình vững chắc, bền bỉ và đạt thẩm mỹ cao.
