Công thức tính độ dày lớp mạ kẽm là yếu tố quyết định để kiểm chứng chất lượng bảo vệ bề mặt thép trong các công trình công nghiệp hiện nay. Việc nắm vững cách quy đổi giữa khối lượng kẽm (g/m²) và độ dày vật lý (µm) giúp kỹ sư đánh giá chính xác khả năng chống ăn mòn của vật liệu kẽm nhúng nóng hoặc mạ điện. Bài viết này phân tích chuyên sâu về cơ chế lý hóa, các sai số thực tế và bảng quy đổi tiêu chuẩn theo hệ đo lường quốc tế.
Bản chất vật lý của công thức tính độ dày lớp mạ kẽm
Trong ngành kỹ thuật vật liệu, lớp mạ kẽm không chỉ là một lớp phủ bề mặt đơn thuần mà là một cấu trúc hợp kim Fe-Zn đa tầng được hình thành qua phản ứng nhiệt độ cao. Để xác định độ dày này một cách định lượng, chúng ta dựa trên mối quan hệ giữa khối lượng, thể tích và khối lượng riêng của kim loại kẽm.
Công thức tính độ dày lớp mạ kẽm tiêu chuẩn được xác lập như sau:
t = m / ρ
Trong đó:
- t: Độ dày lớp mạ kẽm (tính bằng micromet – µm).
- m: Khối lượng lớp mạ trên một đơn vị diện tích (thường tính là g/m²).
- ρ: Khối lượng riêng của kẽm nguyên chất (7.14 g/cm³).
Trên thực tế, để thuận tiện cho việc tính toán nhanh tại công trường hoặc xưởng sản xuất, các kỹ sư thường sử dụng biểu thức rút gọn: Độ dày (µm) = Khối lượng mạ (g/m²) ÷ 7.14.
Cần lưu ý rằng khối lượng riêng của kẽm có thể thay đổi nhẹ tùy thuộc vào hàm lượng tạp chất và cấu trúc tinh thể của lớp hợp kim, nhưng con số 7.14 luôn được coi là hằng số chuẩn trong mọi phép đo lường kiểm định quốc tế như ASTM hay ISO 1461.
Phân biệt khối lượng mạ trên hai mặt và một mặt
Một sai lầm phổ biến mà người mới thường mắc phải khi áp dụng công thức tính độ dày lớp mạ kẽm là không phân biệt rõ diện tích bề mặt tính toán. Khi kiểm tra chứng chỉ xuất xưởng (Mill Test) của các nhà máy lớn như Hòa Phát hay Hoa Sen, chỉ số g/m² thường là tổng khối lượng kẽm bám trên cả hai mặt của tấm thép hoặc ống thép.
Khi chúng ta sử dụng máy đo độ dày lớp phủ (máy đo từ tính), thiết bị này chỉ đo giá trị của một mặt tại điểm tiếp xúc. Do đó, để đối chiếu với thông số trên nhãn mác, bạn phải cộng giá trị đo được ở hai mặt đối diện hoặc chia đôi thông số tổng trên chứng chỉ trước khi so sánh. Việc hiểu sai bối cảnh này sẽ dẫn đến kết luận sai lệch về chất lượng lô hàng, gây ảnh hưởng đến uy tín thầu thợ.
Bảng quy đổi nhanh từ khối lượng sang độ dày thực tế 2026
Dưới đây là bảng dữ liệu được chúng tôi cập nhật dựa trên tiêu chuẩn kỹ thuật mới nhất năm 2026, giúp bạn tra cứu nhanh mà không cần tính toán thủ công từng bước:
| Khối lượng mạ tổng (g/m²) | Độ dày lớp mạ tương ứng (µm) | Phân cấp bảo vệ |
|---|---|---|
| 100 | 14.0 | Thấp (Môi trường trong nhà) |
| 200 | 28.0 | Trung bình (Môi trường đô thị) |
| 300 | 42.0 | Khá (Môi trường công nghiệp nhẹ) |
| 450 | 63.0 | Cao (Môi trường ven biển) |
| 600 | 84.1 | Rất cao (Hệ thống kết cấu chịu lực) |
| 800 | 112.0 | Đặc biệt (Môi trường ngập mặn/hóa chất) |
Nguồn: Tổng hợp dựa trên thực nghiệm vật liệu tại Công Ty TNHH Thép Đại Phát Lộc.
Phương pháp kiểm tra độ dày lớp mạ tại hiện trường
Để đảm bảo tính khách quan sau khi áp dụng công thức tính độ dày lớp mạ kẽm, các đơn vị giám sát thường sử dụng hai phương pháp kiểm tra đối chứng:
Phương pháp không phá hủy (Non-destructive testing)
Sử dụng máy đo độ dày kỹ thuật số hoạt động dựa trên nguyên lý cảm ứng điện từ (cho vật liệu từ tính) hoặc dòng điện xoáy (cho vật liệu không từ tính). Đây là cách nhanh nhất để kiểm tra độ đồng đều của lớp mạ tại các vị trí khác nhau trên thân ống kẽm hoặc thép hình.

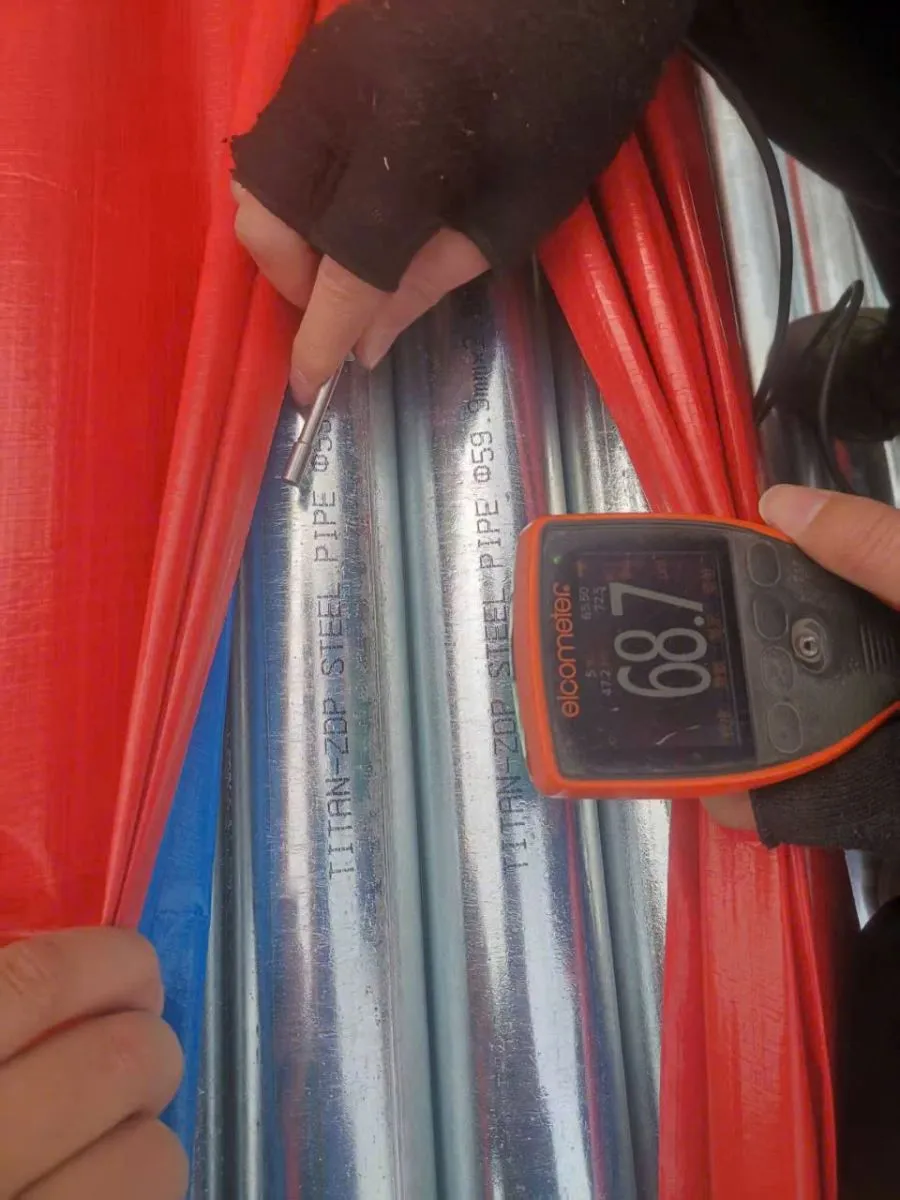

Kiểm tra độ dày lớp mạ kẽm bằng máy đo chuyên dụngAlt: Kỹ thuật viên sử dụng máy đo từ tính để kiểm tra độ dày lớp mạ kẽm trên bề mặt thép nhúng nóng.
Phương pháp hóa học (Destructive testing)
Trong các trường hợp tranh chấp về chất lượng, phương pháp cân trọng lượng lớp phủ bằng cách hòa tan (Stripping method) sẽ được thực hiện tại phòng thí nghiệm. Lớp kẽm sẽ bị hòa tan hoàn toàn bởi dung dịch axit có chất ức chế, sau đó khối lượng chênh lệch trước và sau khi hòa tan sẽ được đưa vào công thức tính độ dày lớp mạ kẽm để có kết quả chính xác tuyệt đối.
Tầm quan trọng của độ dày lớp mạ đối với tuổi thọ công trình
Tại sao chúng ta phải khắt khe với con số micromet? Theo dữ liệu từ Hiệp hội Mạ kẽm Mỹ (AGA), tốc độ ăn mòn của kẽm chậm hơn thép từ 10 đến 100 lần. Độ dày của lớp kẽm có mối liên hệ tuyến tính trực tiếp với thời gian bảo vệ.
Trong môi trường ven biển có độ mặn cao, một lớp mạ dày 85 µm có khả năng bảo vệ thép nền khỏi rỉ sét đỏ lên tới hơn 50 năm mà không cần bảo trì. Ngược lại, nếu lớp mạ chỉ đạt mức 20 µm do sai sót trong quá trình gia công hoặc gian lận thương mại, kết cấu có thể bắt đầu xuất hiện dấu hiệu oxy hóa chỉ sau 3-5 năm. Việc áp dụng đúng công thức tính độ dày lớp mạ kẽm ngay từ khâu nghiệm thu đầu vào là giải pháp tối ưu để bảo vệ giá trị tài sản dài hạn.
⚠️ Lưu ý: Độ dày lớp mạ kẽm nhúng nóng thường không bằng phẳng tuyệt đối do hiện tượng “tụ kẽm” ở các góc cạnh hoặc điểm thấp. Khi đo, cần lấy giá trị trung bình của ít nhất 5 điểm trên một đơn vị diện tích để có con số đại diện chính xác nhất.
Việc thấu hiểu và vận dụng thành thạo công thức tính độ dày lớp mạ kẽm giúp các đơn vị thiết kế và nhà thầu kiểm soát chặt chẽ bài toán kinh tế và kỹ thuật. Kết quả quy đổi chính xác là nền tảng để lựa chọn loại thép mạ phù hợp cho từng điều kiện khí hậu khắc nghiệt tại Việt Nam trong năm 2026.
Bạn cần mua ống kẽm nhúng nóng giá tốt, đúng chất lượng?Liên hệ với chúng tôi: SĐT 0906.821.335 hoặc 0933.524.093Chúng tôi là đại lý cấp 1 của Hoa Sen, SEAH, Maruichi Sunsteel, Hòa Phát và các đơn vị nhập khẩu uy tín khác.
Ngày Cập Nhật 01/03/2026 by Minh Anh
