Cáp thép dự ứng lực là vật liệu quan trọng, đóng vai trò nền tảng trong việc kiến tạo nên các công trình xây dựng hiện đại với khả năng chịu lực vượt trội. Sản phẩm này mang đến sự ổn định, bền vững và hiệu quả kinh tế cao, đặc biệt trong các cấu kiện bê tông cốt thép ứng suất trước. Với vai trò là vật liệu chịu lực chính, việc hiểu rõ về cáp thép dự ứng lực và các ứng dụng của nó là điều cần thiết cho bất kỳ kỹ sư, nhà thầu hay chủ đầu tư nào.
Cáp dự ứng lực mang đến khả năng chịu tải trọng lớn, giúp các công trình có thể vượt qua những giới hạn về nhịp và sức bền thông thường. Cấu trúc đặc biệt của chúng, kết hợp với bê tông, tạo ra những sản phẩm bê tông cốt thép ứng suất trước có độ bền cao, kết cấu nhẹ nhàng và chi phí thi công tối ưu.
Cáp thép dự ứng lực (Pre-stressed Steel Cable) là một thành phần cốt yếu, đóng vai trò then chốt trong việc gia tăng khả năng chịu lực và độ bền cho các kết cấu bê tông. Chúng không chỉ giúp công trình vượt nhịp lớn mà còn đảm bảo an toàn, ổn định và tiết kiệm chi phí.
Những đặc tính vượt trội của cáp thép dự ứng lực đã được minh chứng qua nhiều công trình trọng điểm. Sự ra đời của loại cáp này đã mở ra những khả năng mới trong thiết kế và thi công, cho phép xây dựng các cấu kiện phức. Cáp dự ứng lực 12.7 và 15.24mm là những loại tiêu biểu, tuân thủ các tiêu chuẩn khắt khe của Châu Âu.
Đặc biệt, cáp dự ứng lực còn được phân loại dựa trên cấu tạo và ứng dụng: cáp bện không vỏ bọc thường dùng cho cầu và nhà cao tầng, trong khi cáp bện có vỏ bọc chuyên dụng cho dầm sàn dự ứng lực và đường hầm. Loại có vỏ bọc này giúp tối ưu hóa chi phí và thời gian thi công hiệu quả.
Hiểu Rõ Về Cấu Tạo và Phân Loại Cáp Thép Dự Ứng Lực
Cáp thép dự ứng lực là sản phẩm kỹ thuật cao, được chế tạo từ nhiều sợi thép cường độ cao xoắn lại với nhau. Cấu tạo này mang lại khả năng chịu kéo, chịu uốn và chịu nén tuyệt vời, là yếu tố then chốt giúp bê tông cốt thép đạt được sức bền vượt trội.
Các Loại Cáp Dự Ứng Lực Phổ Biến
Trên thị trường hiện nay, cáp thép dự ứng lực được phân loại chủ yếu dựa trên kích thước, cấu tạo và phương pháp sản xuất, phục vụ đa dạng nhu cầu của các công trình:
-
Cáp dự ứng lực 12.7mm và 15.24mm: Đây là hai kích thước phổ biến nhất, được sản xuất theo các tiêu chuẩn nghiêm ngặt của Châu Âu. Chúng có khả năng chịu lực cao, độ bền ổn định, thích hợp cho việc thi công các hệ thống cầu lớn, các công trình kết cấu chịu tải trọng nặng. Việc sử dụng các kích thước này giúp kỹ sư dễ dàng tính toán và thiết kế, đảm bảo an toàn tối đa cho công trình.
-
Cáp dự ứng lực bện không vỏ bọc: Loại cáp này có cấu tạo đơn giản hơn, thường được sử dụng trong các công trình xây dựng cầu, nhà cao tầng và các kết cấu chịu lực phức tạp. Sự linh hoạt của cáp khi bện không vỏ bọc giúp dễ dàng trong việc thi công và tạo hình theo yêu cầu thiết kế. Chúng mang lại hiệu quả kinh tế và tính thẩm mỹ cho công trình.
-
Cáp dự ứng lực bện có vỏ bọc: Khác với loại không vỏ bọc, cáp này được bao phủ bởi một lớp vỏ bảo vệ (thường là nhựa HDPE hoặc vật liệu tương tự). Lớp vỏ này giúp bảo vệ cáp khỏi các tác động từ môi trường như ăn mòn, ẩm ướt, đồng thời giảm ma sát trong quá trình thi công. Loại cáp này thường được ứng dụng rộng rãi trong hệ thống dầm sàn dự ứng lực, đường hầm, và các kết cấu bê tông đặc biệt. Chúng có vai trò quan trọng trong việc tiết kiệm chi phí, rút ngắn thời gian thi công và nâng cao tuổi thọ công trình.

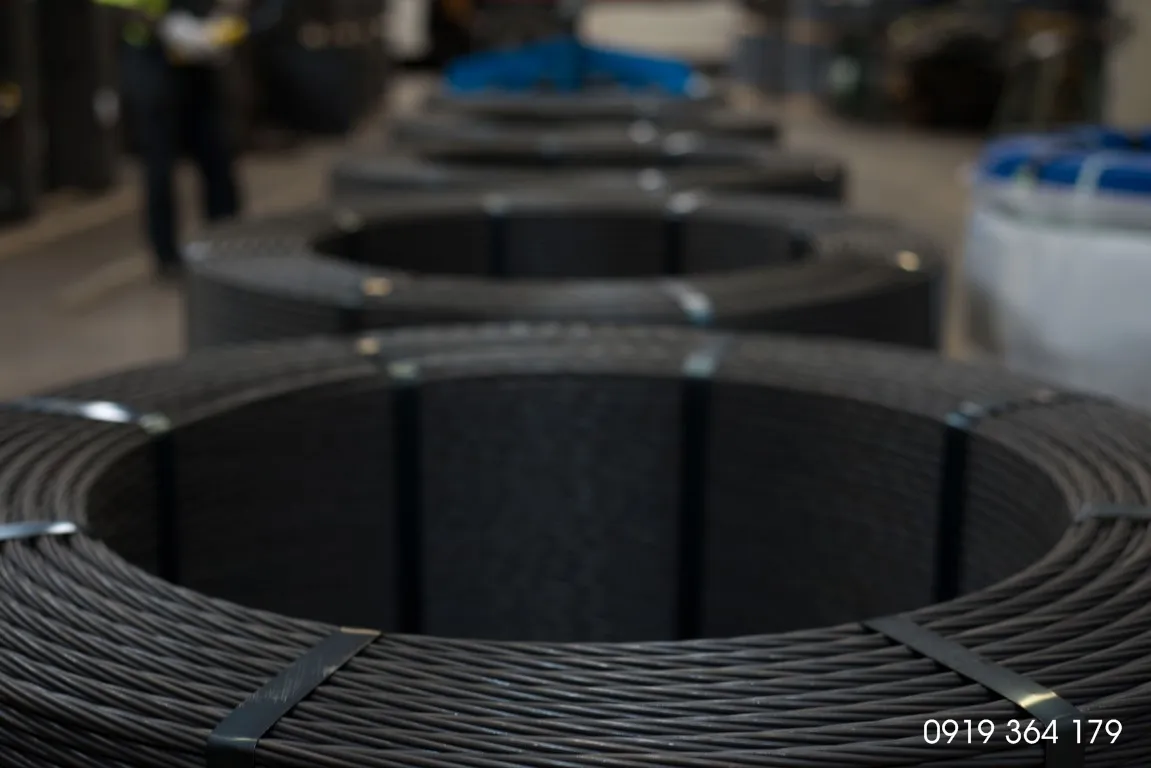

cấu tạo cáp dự ứng lực
Bảng Tra Thông Số Kỹ Thuật Cáp Dự Ứng Lực
Việc nắm vững các thông số kỹ thuật của cáp thép dự ứng lực là vô cùng quan trọng để lựa chọn sản phẩm phù hợp nhất cho từng dự án. Dưới đây là bảng tra các thông số cơ bản, giúp các kỹ sư dễ dàng tham khảo và đưa ra quyết định chính xác.
| Tiêu Chuẩn (Standard B Load – Weight & Area) | Tải Trọng Phá Hủy (Breaking Load – kN) | Trọng Lượng Danh Nghĩa (Nominal Weight – kg/meter) | Diện Tích Thép Danh Nghĩa (Nominal Steel Area – mm²) |
|---|---|---|---|
| 9.53 | 102.3 | 0.405 | 54.84 |
| 12.70 | 183.7 | 0.775 | 98.71 |
| 12.90 | 186.0 | 0.785 | 100.0 |
| 15.24 | 260.7 | 1.102 | 140.0 |
| 15.70 | 265.0 | 1.180 | 150.0 |
Bảng thông số này cung cấp cái nhìn tổng quan về khả năng chịu lực, mật độ vật liệu và diện tích tiết diện của các loại cáp thép dự ứng lực. Các giá trị này được đo lường và kiểm định theo các tiêu chuẩn quốc tế, đảm bảo tính chính xác và độ tin cậy.
Ứng Dụng Thực Tế Của Cáp Thép Dự Ứng Lực Trong Xây Dựng
Cáp thép dự ứng lực là một thành phần không thể thiếu trong ngành xây dựng hiện đại, mang lại những giải pháp tối ưu cho nhiều loại công trình khác nhau. Khả năng chịu lực cao và tính linh hoạt trong ứng dụng đã giúp sản phẩm này khẳng định vị thế quan trọng.
Ứng Dụng Trong Xây Dựng Dân Dụng và Công Cộng
Trong lĩnh vực xây dựng dân dụng, cáp thép dự ứng lực được sử dụng rộng rãi để chế tạo các cấu kiện bê tông cốt thép ứng suất trước. Các cấu kiện này có khả năng chịu tải trọng lớn, giúp xây dựng các công trình có nhịp lớn, vượt khẩu độ xa mà không cần quá nhiều cột chống đỡ.
- Cầu đường: Cáp thép dự ứng lực là vật liệu chủ đạo trong việc thi công các loại dầm cầu, sàn cầu, thậm chí cả các kết cấu dây văng cho cầu treo. Chúng giúp giảm trọng lượng bản thân của kết cấu, tăng khả năng chịu lực và kéo dài tuổi thọ công trình. Các loại cầu dầm I24m-I30m hay cầu bê tông cốt thép thi công theo công nghệ đúc hẫng đều tận dụng tối đa ưu điểm của cáp thép dự ứng lực.
- Nhà cao tầng: Trong các tòa nhà cao tầng, cáp dự ứng lực được sử dụng cho các sàn, dầm, cột chịu lực chính. Việc ứng dụng này giúp giảm số lượng cột, tăng diện tích sử dụng, cải thiện tính linh hoạt trong bố trí mặt bằng và nâng cao khả năng chống động đất, bão lũ.
- Cấu kiện tiền chế: Các cấu kiện bê tông đúc sẵn như dầm, xà gồ, tấm sàn, cọc khoan nhồi ứng suất trước đều sử dụng cáp thép dự ứng lực. Quá trình sản xuất tại nhà máy giúp kiểm soát chất lượng tốt hơn, rút ngắn thời gian lắp đặt tại công trường và tối ưu hóa chi phí.

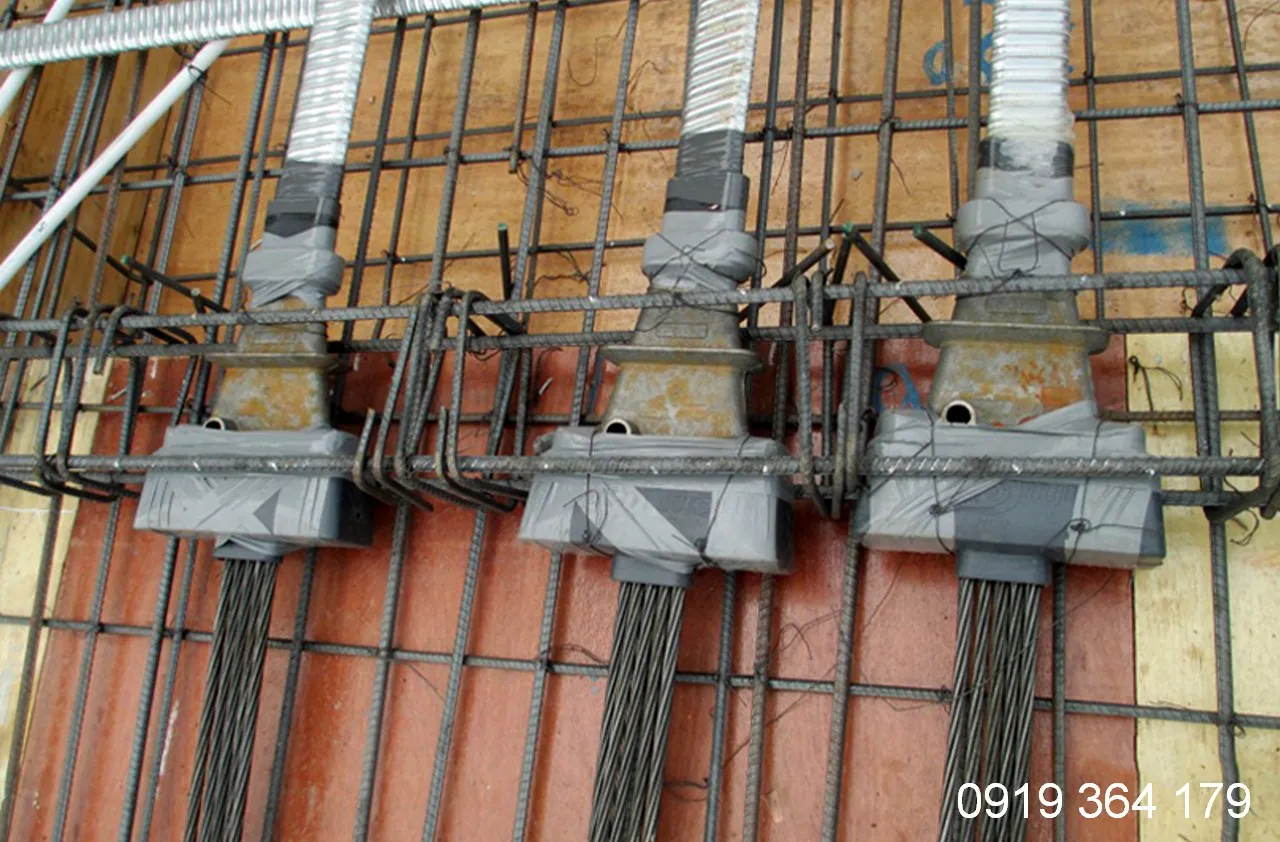

ứng dụng cáp dự ứng lực
Ứng Dụng Trong Các Công Trình Công Nghiệp và Thủy Lợi
Bên cạnh xây dựng dân dụng, cáp thép dự ứng lực còn khẳng định vai trò quan trọng trong các công trình công nghiệp và thủy lợi đòi hỏi tính kỹ thuật cao và độ bền vượt trội.
- Công trình thủy lợi: Đập bê tông cốt thép, kết cấu tường chắn đất, cửa cống, các công trình đê kè… đều có thể được gia cố bằng cáp thép dự ứng lực. Khả năng chịu áp lực nước lớn, chống xói mòn và độ bền lâu dài của các cấu kiện ứng suất trước là yếu tố then chốt để đảm bảo an toàn và hiệu quả cho các công trình này.
- Nhà máy, nhà xưởng: Các kết cấu chịu tải trọng lớn, cần không gian rộng như nhà máy sản xuất, nhà kho công nghiệp, nhà thi đấu thể thao thường sử dụng dầm và sàn ứng suất trước. Cáp thép dự ứng lực giúp tạo ra các cấu kiện có khả năng vượt nhịp lớn, chịu được tải trọng máy móc nặng hoặc hàng hóa lưu trữ, đồng thời mang lại hiệu quả kinh tế về chi phí xây dựng và thời gian.
- Hầm và công trình ngầm: Cáp dự ứng lực được sử dụng để gia cố các vỏ hầm, đường hầm, và các kết cấu ngầm khác. Chúng giúp chống lại áp lực đất đá, nước ngầm và tăng cường độ ổn định cho công trình, đặc biệt quan trọng trong các điều kiện địa chất phức tạp.
Việc sử dụng cáp thép dự ứng lực không chỉ đảm bảo tính năng chịu lực mà còn góp phần tạo nên các công trình bền vững, tiết kiệm tài nguyên và có tuổi thọ cao, đáp ứng yêu cầu ngày càng khắt khe của ngành xây dựng hiện đại.
Cấu Thành Cốt Lõi: Thành Phần Và Đặc Tính Của Cáp Thép Dự Ứng Lực
Sự bền bỉ và khả năng chịu lực vượt trội của cáp thép dự ứng lực đến từ cấu tạo tinh vi và vật liệu thép cường độ cao. Hiểu rõ thành phần cấu tạo giúp đánh giá chính xác chất lượng và lựa chọn sản phẩm phù hợp.
Các Thành Phần Cơ Bản Của Cáp Dự Ứng Lực
Một hệ thống cáp dự ứng lực thường bao gồm các thành phần chính sau:
-
Sợi ứng suất trước (Pre-tensioning Strands): Đây là các sợi thép riêng lẻ, có đặc tính tròn và nhẵn. Chúng được sản xuất thông qua phương pháp kéo nguội từ thép cacbon có hàm lượng phù hợp. Quy trình này làm tăng cường độ kéo và độ bền của sợi thép. Các loại thép ứng suất trước thường được phân loại theo hàm lượng cacbon, ví dụ như:
- FMP 62: với hàm lượng cacbon từ 0.62 – 0.65%.
- FMP 80: với hàm lượng cacbon từ 0.78 – 0.83%.
Các mác thép khác nhau mang lại các cấp độ cường độ và đặc tính cơ lý riêng biệt, phục vụ cho các yêu cầu ứng dụng đa dạng.
-
Bó sợi ứng suất trước (Pre-tensioning Tendons/Bundles): Các sợi thép đơn lẻ sau đó được kết hợp, xoắn lại với nhau theo một cấu trúc nhất định để tạo thành bó sợi. Thông thường, các bó sợi này sẽ xoắn quanh một sợi lõi trung tâm, tạo thành một cấu trúc đồng nhất và ổn định. Số lượng sợi trong một bó có thể thay đổi tùy thuộc vào yêu cầu về tải trọng và kích thước.
-
Vỏ bọc (Sheathing/Duct): Trong một số ứng dụng, đặc biệt là đối với kỹ thuật hậu ứng suất (post-tensioning), các bó sợi cáp sẽ được đặt trong một hệ thống ống hoặc vỏ bọc bằng nhựa (như HDPE) hoặc kim loại. Lớp vỏ này có vai trò bảo vệ cáp khỏi ăn mòn, ngăn nước xâm nhập và giảm thiểu ma sát khi cáp được kéo căng. Sau khi kéo căng, khoảng trống trong vỏ bọc thường được bơm vữa để cố định và bảo vệ cáp hoàn toàn.
Đặc Tính Vượt Trội Của Thép Ứng Suất Trước
Thép dùng làm cáp dự ứng lực có những đặc tính cơ lý độc đáo, giúp nó trở thành vật liệu lý tưởng cho các ứng dụng đòi hỏi cường độ cao:
- Cường độ kéo cực cao: Thép ứng suất trước có giới hạn bền kéo rất lớn, thường dao động từ 1570 MPa đến 1960 MPa (hoặc cao hơn, tùy theo tiêu chuẩn). Cường độ này đạt được thông qua quá trình kéo nguội và xoắn sợi.
- Độ giãn dài và độ co thắt: Mặc dù có cường độ cao, thép ứng suất trước vẫn có độ giãn dài dưới tải trọng lớn và độ co thắt phù hợp. Các thông số này được đánh giá bằng độ giãn dài trên một mẫu thử dưới tác dụng của tải trọng cực đại, giúp đảm bảo tính linh hoạt và khả năng hấp thụ năng lượng của vật liệu.
- Đặc tính cuộn xoắn nhất quán: Cấu trúc các sợi xoắn với nhau tạo nên sự ổn định về hình dạng, giúp cáp dễ dàng cuộn và uốn khúc theo yêu cầu thi công mà không bị biến dạng hay mất đi tính năng cơ lý ban đầu.
- Khả năng chống ăn mòn và chịu mài mòn: Tùy thuộc vào loại thép và quy trình sản xuất, cáp dự ứng lực có thể có khả năng chống ăn mòn tốt. Tuy nhiên, đối với các môi trường khắc nghiệt, việc sử dụng thêm vỏ bọc và vữa bảo vệ là cần thiết.
Cấu tạo từ những sợi thép cường độ cao, được kết hợp một cách khoa học, cùng với các đặc tính cơ lý ưu việt, đã giúp cáp thép dự ứng lực trở thành trụ cột không thể thiếu cho các công trình xây dựng hiện đại, đảm bảo sự vững chắc và tuổi thọ lâu dài cho mọi công trình.
Ngày Cập Nhật 01/01/2026 by Minh Anh
