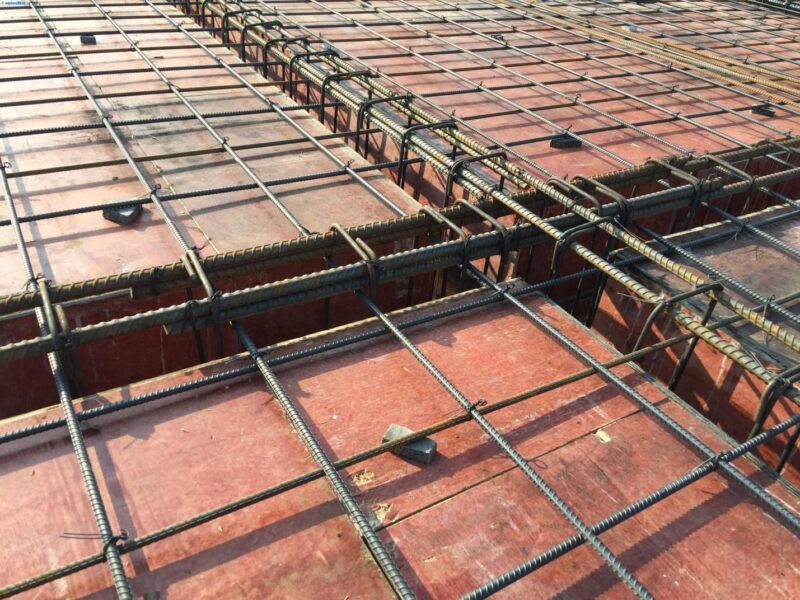

Cách bố trí thép sàn là một trong những yếu tố cốt lõi quyết định sự vững chắc và tuổi thọ của công trình. Việc sắp xếp, neo giữ và phân bổ thép đúng kỹ thuật không chỉ đảm bảo khả năng chịu lực, ngăn ngừa hiện tượng võng, nứt mà còn góp phần bảo vệ an toàn cho người sử dụng. Dù bạn là kỹ sư xây dựng, nhà thầu hay chủ nhà đang tìm hiểu, nắm vững cách bố trí thép sàn theo tiêu chuẩn hiện hành là điều vô cùng cần thiết. Bài viết này sẽ cung cấp cái nhìn toàn diện, từ nguyên tắc cơ bản đến các phương pháp thi công chi tiết, giúp bạn hoàn thành hạng mục quan trọng này một cách hiệu quả và tối ưu nhất.
1. Nguyên Tắc Cốt Lõi Khi Bố Trí Thép Sàn
Việc hiểu rõ và tuân thủ các nguyên tắc cơ bản là bước đầu tiên để đảm bảo chất lượng kết cấu sàn. Bố trí thép sàn không chỉ đơn thuần là đặt thép lên khuôn, mà còn đòi hỏi sự tính toán khoa học để tối ưu hóa khả năng chịu lực.
1.1. Tối Ưu Chiều Cao Làm Việc (h0)
Thanh thép sàn đóng vai trò chính trong việc chịu lực được bố trí sao cho đạt chiều cao làm việc lớn nhất (h0). Chiều cao làm việc này được định nghĩa là khoảng cách từ mép bê tông chịu nén đến tâm của thanh thép chịu kéo. Việc tối ưu hóa h0 giúp tăng cường khả năng chịu uốn của sàn, làm giảm thiểu nguy cơ biến dạng và hư hỏng dưới tác động của tải trọng.
1.2. Chiều Dày Lớp Bê Tông Bảo Vệ
Lớp bê tông bảo vệ có vai trò quan trọng trong việc chống ăn mòn cốt thép, chống cháy và đảm bảo khả năng truyền lực giữa thép và bê tông. Chiều dày tối ưu cho lớp bê tông bảo vệ thép sàn thường là 15mm. Tuy nhiên, tiêu chuẩn quy định không được nhỏ hơn đường kính (D) của thanh thép được sử dụng. Điều này đảm bảo thép được bao phủ hoàn toàn và bảo vệ hiệu quả khỏi các tác động từ môi trường.
1.3. Tiêu Chuẩn Neo Giữ Thép Vào Dầm
Neo giữ thép vào dầm là điểm kết nối quan trọng, truyền lực từ sàn vào hệ thống dầm chính.
- Thép tròn trơn cần được uốn thành hình móc để neo chắc chắn vào dầm, tạo liên kết bền vững.
- Thép có gân (thép vằn) cần tuân thủ chiều dài neo tiêu chuẩn:
- Lớp trên: Yêu cầu chiều dài neo đủ lớn, tối thiểu là 30 lần đường kính thanh thép (30D).
- Lớp dưới: Chiều dài neo tối thiểu là 20 lần đường kính thanh thép (20D).
Việc tuân thủ đúng chiều dài neo đảm bảo thép sàn không bị tuột ra khỏi dầm khi chịu tải, giữ vững toàn bộ kết cấu.
[
2. Phân Loại Sàn Và Cách Bố Trí Thép Tương Ứng
Sàn bê tông cốt thép được phân loại dựa trên cách liên kết và cách chịu tải. Việc xác định đúng loại sàn sẽ giúp áp dụng phương pháp bố trí thép phù hợp, mang lại hiệu quả kết cấu tối ưu.
2.1. Bản Sàn Loại Dầm (Bản Làm Việc Một Phương)
Loại sàn này liên kết với dầm hoặc tường ở ít nhất một cạnh, hoặc hai cạnh đối diện và chịu tải phân bố đều. Bản sàn chủ yếu chịu uốn theo phương có liên kết.
- Đặc điểm: Tỷ lệ chiều dài cạnh dài (l2) chia cho chiều dài cạnh ngắn (l1) lớn hơn 2 (l2/l1 > 2).
- Ứng dụng: Thường gặp trong nhà công nghiệp có hoạt tải lớn.
- Cách bố trí thép:
- Lớp dưới: Ưu tiên đặt thanh thép ngắn trước, sau đó đến thanh thép dài và bố trí theo cấu tạo.
- Lớp trên: Đặt thanh thép dài trước, thanh thép ngắn đặt sau.
Trình tự này tuân theo quy trình thi công thực tế tại công trường.
2.2. Bản Sàn Kê Bốn Cạnh (Bản Làm Việc Hai Phương)
Loại sàn này có liên kết ở cả bốn cạnh (tựa tự do hoặc ngàm). Tải trọng tác dụng lên bản sàn được truyền đến các liên kết theo cả hai phương, do đó sàn chịu uốn theo hai phương.
- Đặc điểm: Tỷ lệ chiều dài cạnh dài (l2) chia cho chiều dài cạnh ngắn (l1) nhỏ hơn hoặc bằng 2 (l2/l1 ≤ 2).
- Ứng dụng: Phổ biến trong các công trình dân dụng và công nghiệp có tải trọng nhỏ, với kích thước ô sàn thường dưới 7m.
- Cách bố trí thép:
- Lớp dưới: Thanh thép theo phương ngắn được đặt trước, thanh thép theo phương dài đặt lên trên. Hai lớp thép này được đan với nhau thành một vỉ.
- Lớp trên: Thanh thép theo phương dài được rải trước, thanh thép theo phương ngắn đặt lên trên.
3. Lựa Chọn Phương Án Bố Trí Thép: Một Lớp Hay Hai Lớp?
Việc quyết định bố trí sàn 1 lớp hay 2 lớp phụ thuộc vào đặc điểm kết cấu và sơ đồ làm việc của từng loại sàn cụ thể. Mỗi phương án có mục đích sử dụng và yêu cầu thi công riêng.
3.1. Bố Trí Thép Sàn Một Lớp
Phương án sàn 1 lớp thường được áp dụng cho các loại sàn có sơ đồ làm việc đơn giản, chịu tải trọng theo một hướng nhất định hoặc các cấu kiện có tính độc lập cao.
- Ứng dụng điển hình:
- Sàn kê hai cạnh, sàn đơn lẻ đặt trên nền đất: Khi sàn chỉ chịu uốn theo một phương.
- Sàn công xôn (console): Mép sàn được liên kết cố định vào tường hoặc dầm và vươn ra ngoài.
- Các cấu kiện đặc biệt: Như bể phốt, hố gas, nắp hầm chứa trong nhà, hoặc sàn ô văng, mái che trên đầu cửa. Với các trường hợp này, thép lớp dưới chịu momen dương và thép lớp trên chịu momen âm (nếu có) sẽ được bố trí phù hợp.
3.2. Bố Trí Thép Sàn Hai Lớp
Trong hầu hết các công trình khung bê tông cốt thép toàn khối hiện đại, sàn thường làm việc theo hai phương và chịu nội lực phức tạp. Do đó, việc bố trí thép 2 lớp cho sàn là yêu cầu phổ biến để đảm bảo khả năng chịu lực toàn diện cho cả momen âm và momen dương.
Có hai cách bố trí phổ biến cho sàn 2 lớp:
- Bố trí 2 lớp thép chạy liên tục:
- Mỗi lớp thép đều tập trung vào việc chịu lực chính.
- Thanh thép theo phương ngắn được đặt dưới cho lớp dưới và đặt trên cho lớp thép trên.
- Bố trí thép lớp trên bằng các lớp thép mũ (thép chịu momen âm):
- Phương án này giúp tiết kiệm tối đa khối lượng thép ở lớp trên.
- Tuy nhiên, đòi hỏi kỹ thuật thi công cao hơn để đảm bảo lớp thép mũ không bị xô lệch hoặc bẹp xuống trong quá trình đổ bê tông, có thể ảnh hưởng đến khả năng chịu lực về lâu dài.
4. Quy Trình Hướng Dẫn Bố Trí Thép Sàn Hai Lớp Đạt Chuẩn
Để đạt được một công trình sàn chất lượng, quy trình thực hiện cần được tuân thủ nghiêm ngặt, từ khâu chuẩn bị đến thi công và kiểm soát chất lượng.
4.1. Chuẩn Bị Bản Vẽ Thiết Kế Chất Lượng
Bản vẽ thiết kế là kim chỉ nam cho mọi hoạt động thi công. Việc lựa chọn đơn vị thiết kế uy tín, có kinh nghiệm và chuyên môn sâu là bước đầu tiên và quan trọng nhất. Bản vẽ cần thể hiện rõ ràng các thông số kỹ thuật, vị trí, chủng loại thép, khoảng cách, chiều dài neo, và cấu tạo chi tiết của sàn.
4.2. Lựa Chọn Loại Thép Tốt
Chất lượng thép ảnh hưởng trực tiếp đến độ bền và an toàn của kết cấu sàn. Nên chọn thép có nguồn gốc rõ ràng, được kiểm định chất lượng và phù hợp với tiêu chuẩn thiết kế. Đầu tư vào vật liệu tốt ngay từ đầu sẽ giúp tiết kiệm chi phí sửa chữa và bảo trì về sau. Trong trường hợp ngân sách hạn chế, cần tham vấn ý kiến kỹ sư chuyên môn để đưa ra lựa chọn thép phù hợp nhất.
4.3. Lên Kế Hoạch Bố Trí Kết Cấu Phù Hợp
Dựa vào đặc tính và yêu cầu của từng công trình, kỹ sư sẽ đưa ra phương án bố trí thép sàn 1 phương hay 2 phương là tối ưu. Việc lựa chọn này cần dựa trên phân tích tải trọng, sơ đồ chịu lực và các yếu tố môi trường. Tham vấn ý kiến chuyên gia giúp đảm bảo tính kỹ thuật và hiệu quả kinh tế.
4.4. Thực Hiện Bố Trí Thép Sàn
Quy trình bố trí thép sàn hai lớp diễn ra theo các bước sau:
Bước 1: Chuẩn bị trước thi công
- Xác nhận bản vẽ thiết kế, kiểm tra chất lượng thép đã được giao nhận.
- Lên phương án gia công, uốn sắt theo đúng yêu cầu kỹ thuật.
Bước 2: Bố trí thép lớp dưới
- Thi công thanh thép theo phương ngắn trước, sau đó mới đến lớp thép dài.
- Đảm bảo chiều dài neo thép từ mép dầm và hình dạng uốn móc (nếu cần) theo đúng quy định. Vị trí thép cần được xác định rõ ràng để thuận tiện cho các bước tiếp theo.
Bước 3: Kê lớp bê tông bảo vệ cho thép dưới
- Sử dụng cục kê chuyên dụng để tạo khoảng cách giữa thép lớp dưới và lớp bê tông bảo vệ.
- Chiều dày cục kê thường từ 1.5cm đến 3cm, tùy thuộc vào yêu cầu thiết kế về lớp bê tông bảo vệ.
Bước 4: Thi công lớp thép trên
Có hai phương án chính:
-
Phương án thép mũ (chịu momen âm):
- Bố trí thép chịu momen âm. Chiều dài neo được tính từ mép dầm và kéo dài hết chiều dài thanh thép.
- Tiếp theo, bố trí thép cấu tạo giữa khung với khoảng cách thông thường từ 200mm đến 300mm.
-
Phương án thép 2 lớp liên tục:
- Bố trí lớp thép dài trước, sau đó đến lớp thép ngắn đặt lên trên.
- Chiều dài neo được tính từ mép dầm cho đến hết chiều dài thép.
- Sử dụng các thanh thép chân chó hoặc các vật liệu hỗ trợ khác để tạo khoảng cách giữa hai lớp thép và cố định chúng bằng dây thép buộc.
Bước 5: Kiểm tra và rà soát
- Tiến hành kiểm tra toàn bộ vị trí cốt thép, các mối nối, chiều dài neo và cố định.
- Đảm bảo mọi chi tiết đều tuân thủ đúng bản vẽ thiết kế và tiêu chuẩn kỹ thuật.
4.5. Kiểm Soát Chất Lượng Nghiệm Thu
Quá trình nghiệm thu đòi hỏi sự kiểm soát chặt chẽ ở từng khâu. Từ việc kiểm định chất lượng vật liệu đầu vào đến giám sát quy trình thi công. Mọi sai sót, dù nhỏ, đều có thể ảnh hưởng đến độ bền và an toàn của sàn. Tuân thủ nguyên tắc rõ ràng và minh bạch trong quá trình nghiệm thu là yếu tố then chốt.
5. Những Lưu Ý Quan Trọng Khi Thi Công Và Nghiệm Thu Thép Sàn
Để công tác nghiệm thu thép sàn diễn ra thuận lợi và đảm bảo chất lượng, người thi công và giám sát cần đặc biệt chú ý đến các yếu tố sau.
5.1. Khoảng Cách Đan Thép Sàn
Thép sàn phải được đan với khoảng cách đều nhau theo đúng thiết kế. Các thanh thép cần được nắn thẳng, không bị cong vênh hay biến dạng. Việc buộc nối thép chỉ nên thực hiện ở khoảng 50% số mối nối trên cùng một mặt cắt và phải đảm bảo thép không bị xô lệch trong quá trình đổ bê tông.
5.2. Quy Tắc Kê Thép Sàn
Khoảng cách từ mặt dưới của thanh thép sàn đến mặt đáy khuôn hoặc mặt bê tông bảo vệ phải bằng đúng chiều dày lớp bê tông bảo vệ theo thiết kế. Quan trọng hơn, thép lớp trên hoặc thép mũ không được đặt quá thấp, lọt thỏm giữa lớp bê tông bảo vệ và bị bẹp xuống ván khuôn, làm giảm hiệu quả chịu lực.
[5.3. Tiêu Chuẩn Nối Thép Sàn
Việc nối thép cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật nhằm duy trì khả năng chịu lực của cấu kiện.
- Vị trí nối: Không được nối thép tại các vị trí chịu lực lớn, khu vực bị uốn cong. Cụ thể, thép lớp dưới không nên nối ở giữa nhịp ô sàn, và thép lớp trên không nên nối tại vị trí gối.
- Số lượng mối nối: Không quá 50% tổng diện tích cốt thép trên một mặt cắt được phép nối. Các mối nối phải được thực hiện so le nhau để tránh tập trung điểm yếu.
Hy vọng những chia sẻ chi tiết về cách bố trí thép sàn đúng kỹ thuật theo tiêu chuẩn hiện hành sẽ giúp bạn xây dựng nên những công trình bền vững và an toàn. Để có được sự đảm bảo tối ưu nhất về chất lượng, việc tham vấn và đồng hành cùng các kỹ sư chuyên môn là điều vô cùng cần thiết trong mọi giai đoạn thi công.
