Bố trí thép giằng móng là yếu tố then chốt quyết định sự vững chắc và tuổi thọ của công trình xây dựng. Giằng móng, hay còn gọi là dầm móng, đóng vai trò liên kết các trụ móng, chịu tải trọng từ tường và sàn, đồng thời truyền lực xuống nền đất. Hiểu rõ các nguyên tắc kỹ thuật trong việc bố trí cốt thép cho loại dầm này không chỉ đảm bảo an toàn mà còn tối ưu hóa chi phí và hiệu suất thi công. Bài viết này sẽ đi sâu vào quy trình và tiêu chuẩn bố trí thép giằng móng đúng kỹ thuật, giúp chủ đầu tư và nhà thầu xây dựng có cái nhìn toàn diện nhất. Chúng tôi sẽ làm rõ các khái niệm, phân tích chức năng, cấu tạo, cũng như các bước thực hiện chi tiết, kèm theo các quy tắc thép giằng móng cần tuân thủ.
Giằng Móng Là Gì Và Vai Trò Cốt Lõi
Giằng móng, còn gọi là dầm móng, là một cấu kiện kiến trúc đặt ngang, nối liền các móng đơn hoặc các phần của hệ thống móng. Về bản chất, nó hoạt động như một dầm chịu lực, có chức năng chính là tăng cường sự liên kết và độ ổn định cho toàn bộ hệ thống móng. Giằng móng giúp phân tán đều tải trọng từ công trình xuống nền đất, hạn chế tối đa tình trạng lún lệch giữa các móng.
Chức năng cốt lõi của giằng móng bao gồm việc chịu lực từ tường ngăn và tường bao che, truyền tải trọng đó xuống móng bên dưới. Ngoài ra, nó còn giúp chống lại mô men uốn phát sinh, đặc biệt khi chân cột bị lệch tâm. Sự vững chắc của giằng móng góp phần nâng cao khả năng chịu tải, chống thấm, chống rạn nứt và tạo nên một kết cấu móng thống nhất, bền vững cho công trình.
Nguyên tắc bố trí giằng thép giằng móng
Cấu Tạo Chi Tiết Các Loại Giằng Móng Phổ Biến
Việc sử dụng giằng móng ngày càng trở nên phổ biến, được áp dụng cho nhiều loại hình móng khác nhau như móng đơn, móng băng và móng bè. Mỗi loại móng có một cấu tạo và bố trí giằng riêng biệt, đòi hỏi phương pháp tính toán và thi công phù hợp.
Giằng Móng Đơn
Loại giằng móng đơn có cấu tạo dạng trụ, được tạo thành từ cốt thép chắc chắn và đổ đầy bê tông. Nó liên kết chặt chẽ với nền móng, tạo nên một cấu trúc vững vàng, giảm thiểu ảnh hưởng từ nền đất. Giằng móng đơn còn đóng vai trò làm vật đỡ cho các móng cốc, ngăn ngừa tình trạng sụt lún hay lệch đài móng. Loại này thường dùng cho nhà cấp bốn, nhà hai hoặc ba tầng. Kích thước khuyến nghị bao gồm lớp bê tông lót 100mm và dầm móng có kích thước 300x700mm.

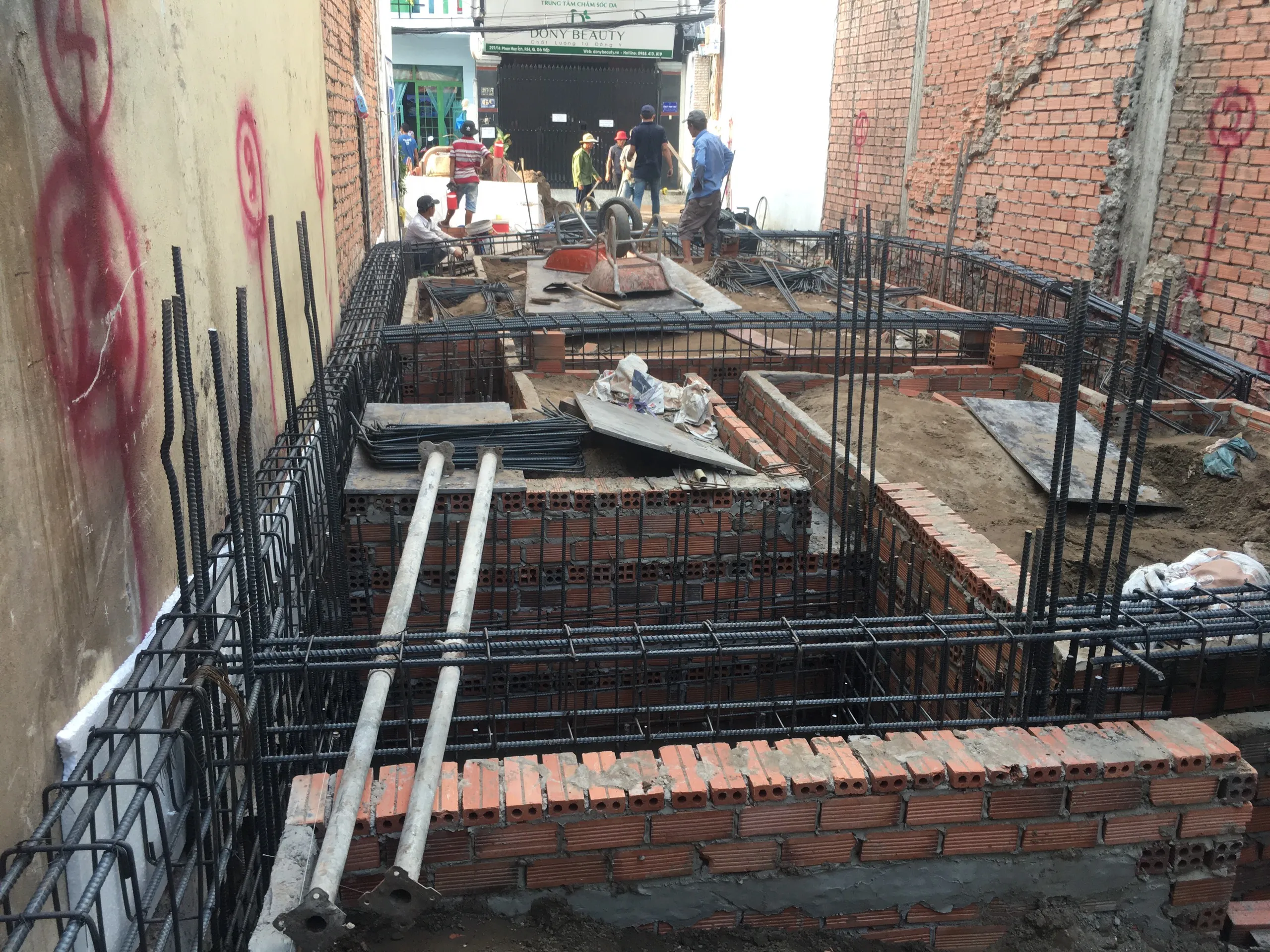

Giằng móng là gì
Giằng Móng Bè
Giằng móng bè được ưa chuộng cho các công trình xây dựng trên nền đất yếu, nhằm tăng cường khả năng chịu lực và độ ổn định. Cấu trúc của nó bao gồm lớp bê tông lót mỏng, tiếp theo là một bản móng trải rộng và cuối cùng là dầm móng. Kích thước tiêu biểu cho giằng móng bè bao gồm chiều cao dầm 200mm, dầm móng 300x700mm, và thép bản móng với hai lớp thép phi 12a200. Thép dầm móng thường là sáu thanh thép phi 20 đến 22.

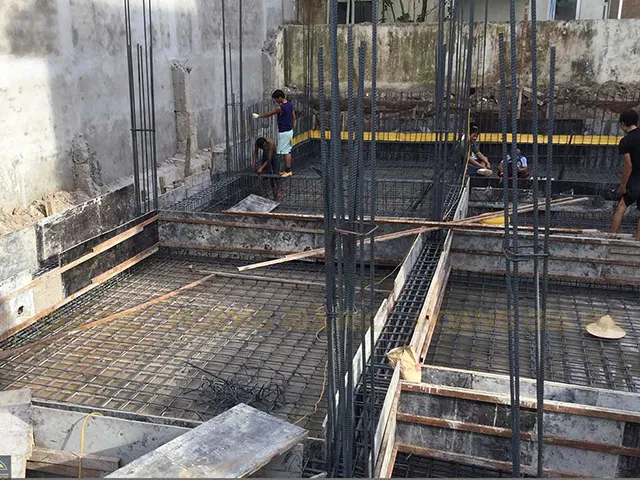

Giằng bè
Giằng Móng Băng
Cấu tạo của giằng móng băng bao gồm lớp bê tông lót để cố định và đảm bảo an toàn cho toàn bộ cấu trúc. Kích thước lớp bê tông lót thường là 100mm. Phần bản móng có kích thước khoảng (900 – 1200)x350mm, còn kích thước dầm móng chủ yếu là 300x(500 – 700)mm. Chiều rộng của dầm móng băng thường nhỏ hơn 1.5m.

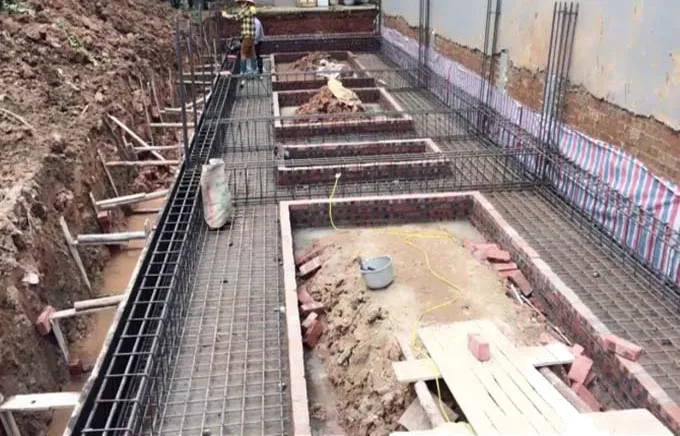

Giằng băng
Nguyên Tắc Tính Toán Và Thiết Kế Giằng Móng
Việc tính toán thiết kế giằng móng tuân theo nguyên tắc cân bằng giữa lực tác động và khả năng chịu lực của cấu kiện. Cần xem xét kỹ lưỡng các yếu tố ảnh hưởng đến giằng móng trong hệ thống kết cấu chung.
Nguyên Lý Tính Toán Cần Biết
Các yếu tố cần xét đến khi tính toán giằng móng bao gồm: tác dụng đỡ tường xây, khả năng phân phối mô men chân cột theo độ cứng kết cấu, chịu tác động của lún lệch, chịu đẩy nổi của nền đất, và chịu tác động lệch tâm do xây xen hoặc sai sót thi công.
Công Thức Tính Giằng Móng Cơ Bản
Một công thức tính toán phổ biến được áp dụng là:
- Đối với tải trọng đúng trọng tâm: Ptb ≤ Rtc.
- Đối với tải trọng lệch tâm: Pmax ≤ 1.2 Rtc.
Trong đó, Ptb và Pmax là áp suất đáy móng trung bình và lớn nhất, còn Rtc là cường độ tiêu chuẩn của đất nền. Công thức tính R có thể là: R = m(A1/4.y.b + B.q + D.c), với b là chiều rộng đáy móng, q là tải trọng phần bên, c là lực dính của lớp đất nền, A1/4, B, D là các hệ số phụ thuộc góc ma sát trong của đất, và m là hệ số điều kiện làm việc của nền móng đơn.
Các Nguyên Tắc Bố Trí Thép Giằng Móng Chuẩn Nhất
Bố trí thép là công đoạn cực kỳ quan trọng, quyết định khả năng chịu lực và uốn cong của giằng móng. Các nguyên tắc sau đây cần được tuân thủ nghiêm ngặt.
Bố Trí Thép Trong Thiết Diện Ngang
Chọn Đường Kính Cốt Thép Dọc Dầm
Việc chọn đường kính cốt thép dọc ảnh hưởng trực tiếp đến khả năng chịu lực. Đối với dầm sàn, đường kính thường nằm trong khoảng 12-25mm. Đối với dầm chính, đường kính có thể lên tới 32mm. Lưu ý, đường kính cốt thép không được vượt quá 1/10 bề rộng dầm. Mỗi dầm không nên dùng quá ba loại đường kính cho cốt chịu lực, với chênh lệch tối thiểu 2mm.
Phân Biệt Lớp Bảo Vệ Cốt Thép
Lớp bảo vệ cốt thép phải tuân thủ quy định, không nhỏ hơn đường kính cốt thép hoặc giá trị Co cho phép. Đối với cốt chịu lực trong bản và tường, chiều dày lớp bảo vệ phụ thuộc vào kích thước tiết diện, thường từ 10mm đến 25mm. Đối với dầm và sườn, cũng có quy định tương tự dựa trên chiều cao tiết diện. Với cốt cấu tạo và đai, lớp bảo vệ thường từ 10-20mm.
Khoảng Thông Thủy Cốt Thép Dầm
Khoảng thông thủy giữa các thanh cốt thép cần đảm bảo không nhỏ hơn đường kính cốt thép. Khi thi công đổ bê tông, cốt thép đặt phía dưới cần có khoảng cách tối thiểu 25mm, cốt thép phía trên 30mm. Nếu bố trí hai hàng thép, khoảng cách giữa hai hàng phải lớn hơn 50mm.
Bố Trí Thép Giao Nhau
Khi bố trí thép dầm, đặc biệt tại các điểm giao nhau giữa dầm sàn và dầm chính, cần tạo một góc vuông. Nếu cốt thép dầm sàn đặt hai hàng, nên bố trí cách nhau để tránh vướng víu, đảm bảo thi công thuận lợi.

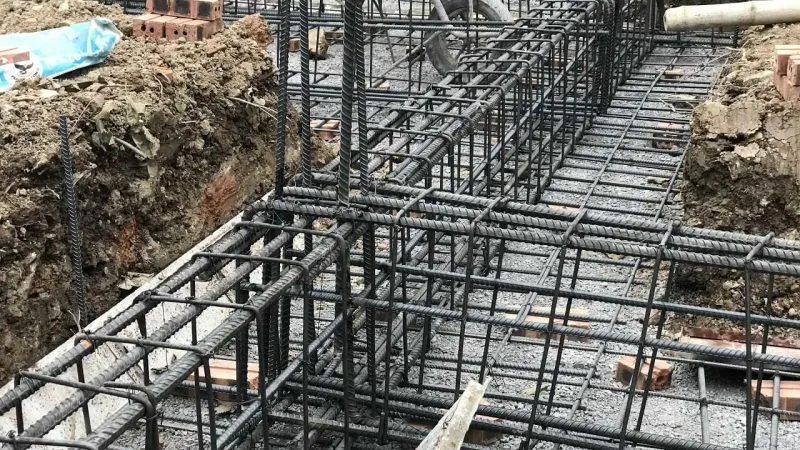

Bố trí thép dầm móng trong thiết diện ngang
Bố Trí Thép Trong Thiết Diện Dọc
Nguyên Tắc Chung Về Cách Bố Trí Thép Giằng Móng
Nguyên tắc cơ bản là thép chịu mô men âm ở phía trên, chịu mô men dương ở phía dưới. Cốt thép cần được bố trí tại các tiết diện có mô men lớn nhất. Việc cắt và uốn thép phải đảm bảo phần thép dư đủ chịu lực theo mô men uốn. Đầu các thanh cốt thép chịu lực cần được gia cố chắc chắn.
Nguyên Tắc Bố Trí Thép Cột Độc Lập
Sử dụng cách bố trí độc lập theo từng nhịp và gối bằng thanh thẳng giúp tạo sự linh hoạt. Các thanh cốt thép này có thể được uốn ở đầu mút tạo thành cốt xiên, dùng để chịu lực cắt hoặc neo. Số lượng thanh thép tại nhịp giữa, nhịp bên và nhịp trên gối có thể khác nhau tùy tình huống cụ thể.
Các Giai Đoạn Thi Công Giằng Móng Nhà Cấp 4
Việc thi công giằng móng cho nhà cấp 4 thường bao gồm bốn giai đoạn chính, yêu cầu sự chuẩn bị kỹ lưỡng và tuân thủ quy trình.
Bước 1: Công Tác Chuẩn Bị
Bước đầu tiên là chuẩn bị cốp pha, vật liệu và nhân công. Việc lắp dựng cốp pha (gỗ hoặc thép) cần chính xác theo bản vẽ, đảm bảo độ vững chắc để tránh xê dịch hay biến dạng. Cốp pha phải được vệ sinh sạch sẽ, cốp pha thép cần phủ lớp chống dính.
Bước 2: Bố Trí Thép Giằng Móng
Thép cốt cần được sửa thẳng và làm sạch gỉ trước khi lắp dựng. Có thể gia công tại công trường hoặc vận chuyển sau khi cốp pha đã lắp đặt. Các thanh thép được nối bằng hàn hoặc buộc kẽm. Quan trọng là đảm bảo thép đúng kích thước, khớp số hiệu thiết kế, lắp đúng vị trí và khoảng cách, hạn chế xô lệch hay biến dạng.
Bước 3: Đổ Bê Tông
Sau khi hoàn tất bố trí thép, tiến hành đổ bê tông ngay lập tức. Quá trình trộn bê tông cần đúng tỉ lệ. Trước khi đổ, kiểm tra kỹ cốp pha, bịt kín các khe hở để tránh chảy nước. Đổ bê tông phải nghiêm chỉnh, đảm bảo không làm sai lệch vị trí thép, tránh nở cốp pha hay biến dạng kết cấu.

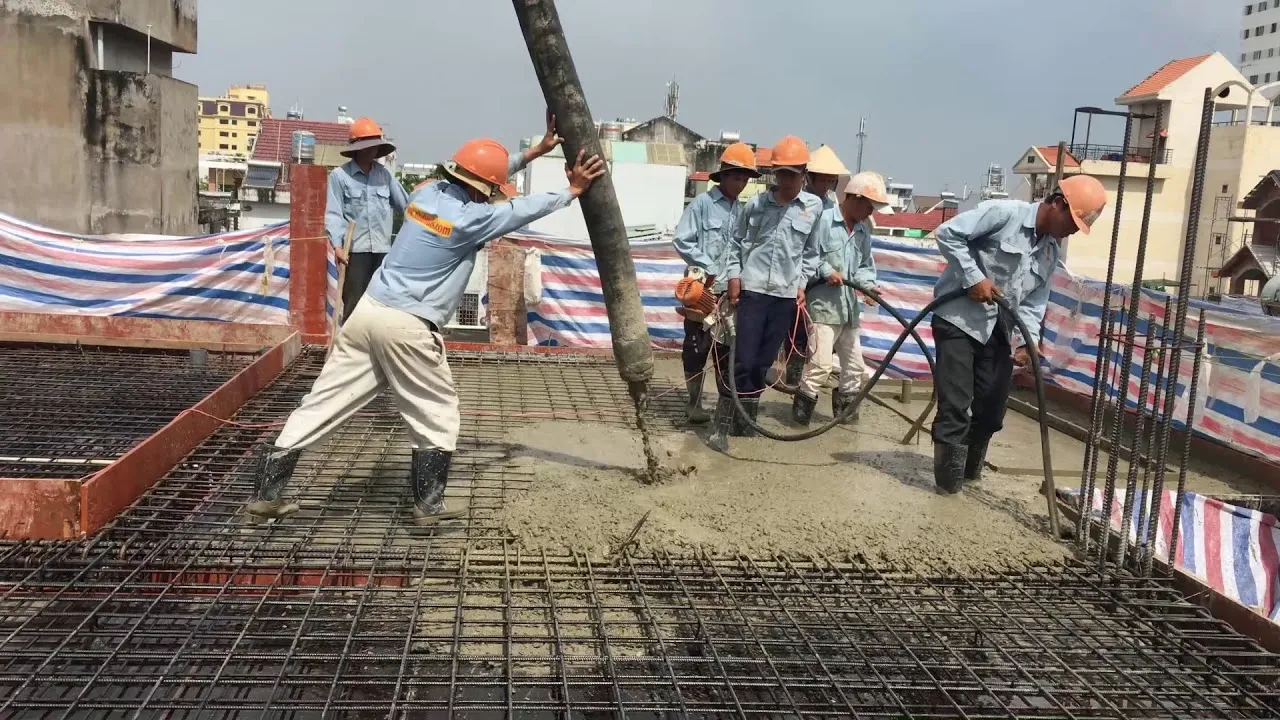

Đổ bê tông cho móng
Bước 4: Tháo Cốp Pha và Bảo Dưỡng Bê Tông
Cuối cùng là tháo cốp pha và bảo dưỡng bê tông. Việc bảo dưỡng bê tông cần tiến hành liên tục trong ít nhất 12 giờ, giữ cho bề mặt luôn ẩm bằng cách tưới nước hoặc phủ vật liệu giữ ẩm. Tháo dỡ cốp pha chỉ thực hiện khi cường độ bê tông đạt yêu cầu kỹ thuật, tránh gây chấn động ảnh hưởng đến kết cấu.
Lời Kết
Bố trí thép giằng móng chuẩn xác là một yếu tố vô cùng quan trọng trong xây dựng. Nó không chỉ đảm bảo tính an toàn và độ bền vững cho công trình mà còn ảnh hưởng trực tiếp đến hiệu suất và sự ổn định lâu dài. Hiểu rõ các nguyên tắc và quy trình kỹ thuật đã trình bày sẽ giúp bạn kiến tạo nên những công trình vững chãi, đáp ứng mọi yêu cầu khắt khe nhất của ngành xây dựng.
