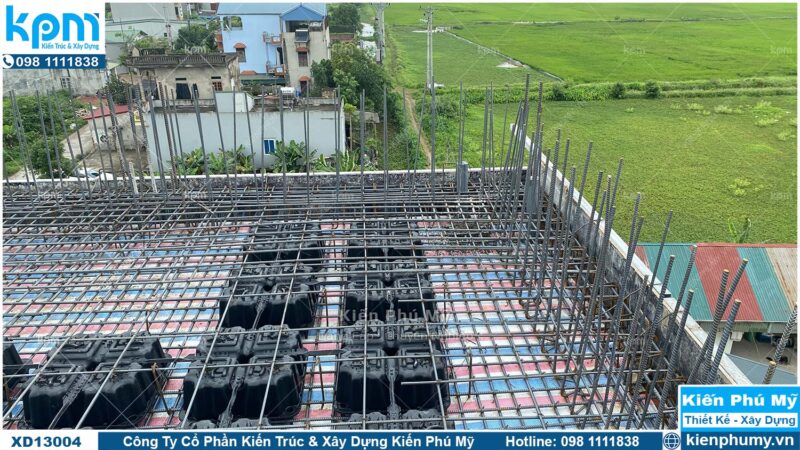

Giới Thiệu
Việc bố trí thép dầm nhịp 7m đòi hỏi sự chính xác và tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật để đảm bảo khả năng chịu lực, độ bền và an toàn cho công trình. Bài viết này sẽ cung cấp một cái nhìn sâu sắc và toàn diện về quy trình, các yếu tố cần lưu ý, cùng những kinh nghiệm thực tế để tối ưu hóa việc bố trí cốt thép cho dầm có khẩu độ 7 mét. Nắm vững kỹ thuật này không chỉ giúp nâng cao chất lượng thi công mà còn góp phần quan trọng vào sự trường tồn của các công trình xây dựng. Chúng tôi sẽ đi sâu vào các khía cạnh quan trọng như lựa chọn vật liệu, quy định về khoảng cách, lớp bảo vệ, và các lưu ý đặc thù cho từng loại dầm.
Hiểu Rõ Cấu Trúc Dầm Và Nguyên Tắc Cốt Lõi
Trước khi đi sâu vào kỹ thuật bố trí thép dầm nhịp 7m, việc hiểu rõ cấu trúc cơ bản của một dầm và các nguyên tắc vật lý chi phối nó là vô cùng quan trọng. Dầm là một bộ phận chịu tải trọng chính trong kết cấu công trình, có nhiệm vụ truyền tải trọng từ sàn, tường sang các cột hoặc tường chịu lực. Sự phân bố ứng suất, đặc biệt là mô men uốn và lực cắt, sẽ thay đổi dọc theo chiều dài và chiều cao của dầm, quyết định cách bố trí thép cần thiết.
Phân Loại Dầm Theo Cấu Tạo Và Vị Trí
Dầm có thể được phân loại dựa trên hình dạng tiết diện (chữ nhật, chữ T, chữ I), vị trí trong công trình (dầm chính, dầm phụ, dầm móng, dầm sàn), và cách thức chịu lực. Đối với một dầm có nhịp 7m, đây thường được coi là một nhịp tương đối lớn, đòi hỏi sự tính toán kỹ lưỡng hơn so với các dầm có nhịp nhỏ hơn. Việc bố trí thép cần phải tối ưu hóa khả năng chịu mô men dương ở bụng dầm và mô men âm ở gối dầm, đồng thời phải tính đến lực cắt, đặc biệt là tại các vùng gần gối đỡ.
Nguyên Tắc Về Mô Men Uốn Và Lực Cắt
- Mô men dương: Thường xuất hiện ở vùng giữa nhịp dầm, nơi có xu hướng làm cong dầm lên trên. Thép chịu kéo ở vùng này được bố trí ở phía dưới của tiết diện dầm.
- Mô men âm: Xuất hiện tại các gối đỡ (nơi dầm tựa lên cột hoặc tường), có xu hướng làm cong dầm xuống dưới. Thép chịu kéo ở vùng này được bố trí ở phía trên của tiết diện dầm.
- Lực cắt: Tác động vuông góc với trục dầm, thường lớn nhất tại các gối đỡ và giảm dần về giữa nhịp. Thép chịu lực cắt chủ yếu là cốt đai và các thanh thép xiên (nếu có).
Vai Trò Của Cốt Thép Trong Dầm
Cốt thép trong dầm có hai vai trò chính:
- Chịu kéo: Bê tông có cường độ chịu kéo rất thấp, nên thép được bố trí ở những vùng chịu kéo để đảm nhận nhiệm vụ này.
- Chịu nén: Trong một số trường hợp, đặc biệt là ở vùng mô men âm, thép có thể tham gia vào việc chịu nén.
- Chịu cắt: Cốt đai và thép xiên giúp chống lại lực cắt, ngăn ngừa dầm bị phá hoại do cắt.
Kỹ Thuật Bố Trí Thép Cho Dầm Ngang
Việc bố trí thép cho dầm ngang là một quy trình chi tiết, bao gồm việc lựa chọn đường kính, sắp xếp cốt thép chịu lực, cốt thép cấu tạo, và đảm bảo các yêu cầu về lớp bảo vệ, khoảng hở.
Lựa Chọn Đường Kính Và Số Lượng Cốt Thép Chịu Lực
Việc chọn đường kính cốt thép chịu lực cho dầm có nhịp 7m phụ thuộc vào tải trọng, vật liệu bê tông và yêu cầu về độ bền.
- Phạm vi phổ biến: Đối với cốt thép dọc chịu lực, đường kính thường dao động từ 12mm đến 25mm. Tuy nhiên, đối với các dầm lớn hoặc chịu tải trọng nặng, có thể sử dụng đường kính lên đến 32mm.
- Quy tắc chung: Đường kính cốt thép không nên vượt quá 1/10 chiều rộng của tiết diện dầm. Điều này nhằm đảm bảo bê tông có đủ khả năng bao bọc và bảo vệ cốt thép, tránh bị tách lớp hoặc rỗ.
- Số lượng loại đường kính: Hạn chế sử dụng quá ba loại đường kính cốt thép chịu lực khác nhau cho cùng một tiết diện dầm. Sự chênh lệch đường kính giữa các loại nên ở mức khoảng 2mm để việc bố trí được gọn gàng và dễ thi công.

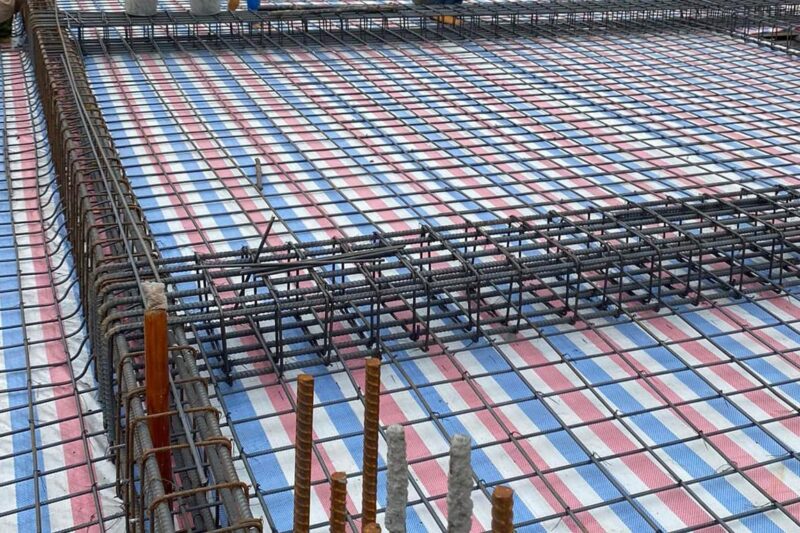

Sắp Xếp Cốt Thép Dọc Chịu Lực
- Vị trí theo mô men: Cốt thép chịu mô men dương được đặt ở lớp dưới, còn cốt thép chịu mô men âm được đặt ở lớp trên.
- Phân bố: Các thanh thép chịu lực chính (thép bụng) thường được đặt ở lớp dưới và phân bố đều. Các thanh thép bổ sung hoặc thép gia cường cho vùng mô men âm có thể được đặt ở phía trên, đặc biệt là sát gối.
- Tăng cường tại gối và bụng: Các thanh thép chịu lực bổ sung có thể được bố trí tại các vị trí có mô men lớn nhất (gối và bụng) để tăng khả năng chịu tải.
Lớp Bảo Vệ Cốt Thép
Lớp bảo vệ bê tông là khoảng cách từ bề mặt ngoài cùng của cốt thép đến mặt ngoài cùng của kết cấu bê tông. Nó đóng vai trò quan trọng trong việc bảo vệ cốt thép khỏi ăn mòn, cháy và các tác động môi trường khác, đồng thời đảm bảo sự liên kết tốt giữa thép và bê tông.
- Phân loại: Có lớp bảo vệ cho cốt thép chịu lực chính (C1) và lớp bảo vệ cho cốt thép đai, cốt thép cấu tạo (C2).
- Quy định: Chiều dày lớp bảo vệ không được nhỏ hơn đường kính cốt thép và không nhỏ hơn giá trị tiêu chuẩn quy định tùy thuộc vào loại kết cấu (dầm, sàn, tường) và điều kiện môi trường.
- Đối với dầm và sườn:
- Chiều cao tiết diện nhỏ hơn 250mm: Co = 15mm.
- Chiều cao tiết diện lớn hơn hoặc bằng 250mm: Co = 20mm.
- Đối với cốt thép cấu tạo, cốt thép đai:
- Chiều cao tiết diện nhỏ hơn 250mm: Co = 10mm.
- Chiều cao tiết diện lớn hơn hoặc bằng 250mm: Co = 15mm.
- Đối với dầm và sườn:
- Điều kiện đặc biệt: Đối với các công trình ở vùng biển hoặc môi trường ăn mòn cao, chiều dày lớp bảo vệ cần được tăng cường theo quy định.
Khoảng Hở Giữa Các Thanh Cốt Thép
Khoảng hở giữa các thanh cốt thép là yếu tố then chốt, đảm bảo bê tông có thể điền đầy vào mọi ngóc ngách, bao bọc hoàn toàn cốt thép, và giúp việc thi công, đặc biệt là đổ bê tông, diễn ra thuận lợi.
- Khoảng cách thông thủy: Khoảng hở giữa hai thanh cốt thép phải không nhỏ hơn đường kính của thanh thép lớn hơn và không nhỏ hơn một giá trị tối thiểu quy định.
- Quy định cụ thể:
- Đối với lớp cốt thép đặt dưới: Khoảng hở thường yêu cầu tối thiểu là 25mm.
- Đối với lớp cốt thép đặt trên: Khoảng hở thường yêu cầu tối thiểu là 30mm.
- Bố trí nhiều hàng: Nếu cốt thép được bố trí thành hai hàng hoặc nhiều hơn, khoảng hở giữa các hàng phải đủ lớn để đảm bảo quá trình đổ bê tông và đầm dùi diễn ra hiệu quả. Khoảng hở giữa các hàng dưới cùng phải đảm bảo đút lọt đầm dùi.
- Trường hợp chật hẹp: Khi không gian hạn chế nhưng cần bố trí nhiều cốt thép, có thể áp dụng phương pháp bố trí theo cặp, nhưng tuyệt đối không để khe hở giữa các thanh thép trong một cặp. Khoảng cách giữa các cặp thép phải đảm bảo ít nhất là 1.5 lần đường kính cốt thép.

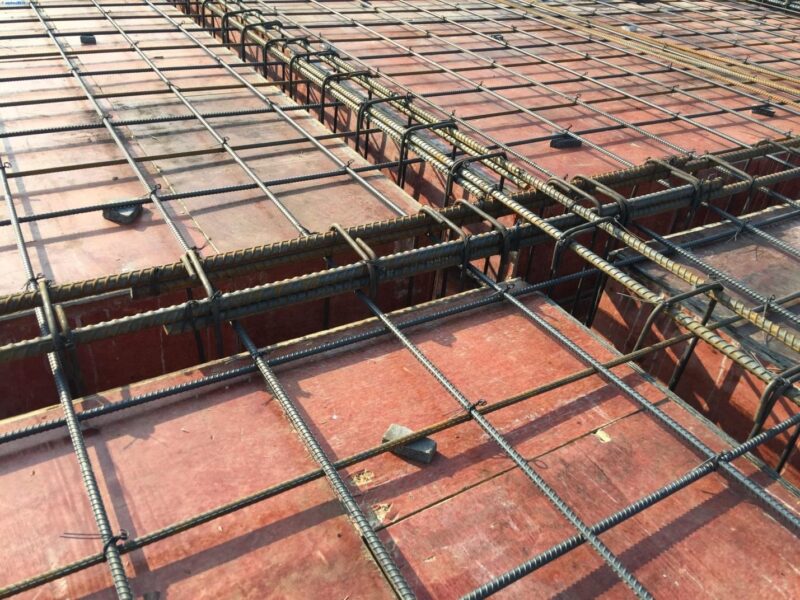

Giao Nhau Của Cốt Thép Dầm
Trong quá trình bố trí thép dầm, đặc biệt là tại các vị trí dầm giao nhau hoặc dầm sàn giao với dầm khung, việc sắp xếp thép cần được thực hiện cẩn thận.
- Ưu tiên thép dầm chính: Cốt thép của dầm chính thường cần được đặt ở vị trí thuận lợi hơn, thường là ở phía dưới so với cốt dọc của dầm sàn hoặc dầm phụ khi chúng giao nhau. Điều này giúp tránh xung đột về không gian, đặc biệt với các thanh thép bố trí ở lớp trên.
- Vuông góc hợp lý: Đảm bảo các điểm giao nhau của cốt thép tạo thành góc vuông hoặc góc hợp lý theo yêu cầu thiết kế, tránh tình trạng cốt thép bị “vướng” vào nhau, gây khó khăn cho việc thi công và ảnh hưởng đến chất lượng liên kết.
Nguyên Tắc Bố Trí Thép Dầm Dọc
Dầm dọc có những nguyên tắc bố trí thép khác biệt so với dầm ngang, chủ yếu liên quan đến sự phân bố của mô men uốn và lực cắt dọc theo chiều dài.
Phân Bố Thép Theo Mô Men
- Vùng mô men âm: Cốt thép chịu kéo được bố trí ở phía trên của tiết diện dầm.
- Vùng mô men dương: Cốt thép chịu kéo được bố trí ở phía dưới của tiết diện dầm.
- Vị trí đặt thép: Cốt thép cần được đặt tại những khu vực có mô men uốn lớn nhất đã được tính toán. Việc bố trí thép ở những vùng mô men nhỏ hơn sẽ không hiệu quả và không đáp ứng yêu cầu chịu lực.
Đảm Bảo Khả Năng Chịu Lực Sau Khi Gia Công
Sau khi thực hiện các thao tác như uốn hoặc cắt thép, phần thép còn lại cần đảm bảo vẫn giữ được đủ khả năng chịu lực đối với các loại mô men uốn (kể cả tiết diện thẳng và nghiêng) và lực cắt.
Neo Chắc Chắn Cốt Thép
Đầu của các thanh cốt thép chịu lực cần được neo chắc chắn vào bê tông hoặc các cấu kiện liên kết khác để đảm bảo truyền lực hiệu quả và tránh bị tuột. Việc xác định đúng chiều dài neo và phương pháp neo là rất quan trọng.
Phối Hợp Cốt Thép
Cốt thép ở phía dưới và phía trên có thể được bố trí phối hợp với nhau hoặc đặt độc lập, tùy thuộc vào yêu cầu thiết kế và điều kiện thi công. Việc lựa chọn phương án phù hợp sẽ ảnh hưởng trực tiếp đến độ phức tạp và hiệu quả của quy trình thực hiện.
Cụ Thể Hóa Kỹ Thuật Cho Dầm Nhịp 7m
Trong khi các nguyên tắc cơ bản áp dụng cho mọi loại dầm, việc bố trí thép dầm nhịp 7m đòi hỏi sự chú ý đặc biệt đến khẩu độ lớn.
Các Phương Án Bố Trí Thép
Việc bố trí thép cho dầm nhịp 7m thường không thể hoàn thành chỉ với một phương án duy nhất. Thay vào đó, cần thử nghiệm và điều chỉnh dựa trên nhiều phương án bố trí cốt thép khác nhau để tìm ra giải pháp tối ưu, đảm bảo cả về kỹ thuật lẫn chi phí.
- Tìm hiểu nguyên tắc neo cốt thép: Các nguyên tắc về neo cốt thép ở giữa nhịp, tại gối, hoặc trong các vùng chịu lực tập trung cần được áp dụng linh hoạt.
- Uốn cốt thép dầm: Việc uốn thép để tạo hình theo yêu cầu thiết kế (ví dụ: tạo thép góc, thép xiên) cũng cần tuân thủ đúng kỹ thuật để không làm giảm cường độ của thép.
Ví Dụ Minh Họa (Cần Tùy Biến Theo Tính Toán Cụ Thể)
Mặc dù các con số cụ thể cho bố trí thép dầm nhịp 7m chỉ có thể đưa ra sau khi có bản vẽ thiết kế chi tiết và phân tích tải trọng, chúng ta có thể tham khảo một số ví dụ mang tính định hướng từ các nhịp tương tự hoặc các trường hợp có khẩu độ lớn.
- Tiết diện dầm: Với nhịp 7m, tiết diện dầm có thể cần lớn hơn so với dầm nhịp nhỏ, ví dụ như 200x400mm, 200x500mm hoặc thậm chí lớn hơn tùy thuộc vào tải trọng và vật liệu.
- Số lượng và đường kính thép: Một phương án sơ bộ có thể bao gồm:
- Thép lớp dưới (chịu mô men dương): Có thể bố trí 3-4 thanh thép F18 hoặc F20.
- Thép lớp trên (chịu mô men âm tại gối): Có thể bố trí 2-3 thanh thép F16 hoặc F18.
- Thép cấu tạo/thép bổ sung: Cần tính toán dựa trên yêu cầu cụ thể.
- Cốt đai: Cần tính toán mật độ và đường kính cốt đai, đặc biệt tăng cường tại các vùng gần gối để chịu lực cắt. Mật độ cốt đai thường tăng lên ở hai đầu dầm.
Lưu Ý Khi Lập Kế Hoạch Bố Trí
- Tham khảo công trình tương tự: Nếu có thể, hãy tham khảo các công trình có khẩu độ và kết cấu tương tự đã được xây dựng và sử dụng ổn định trong thời gian dài. Điều này cung cấp kinh nghiệm thực tế quý báu.
- Tư vấn chuyên gia: Nếu không có chuyên môn sâu về kết cấu xây dựng, việc liên hệ và nhờ sự tư vấn từ các kỹ sư hoặc chuyên gia trong lĩnh vực này là điều bắt buộc. Họ có thể cung cấp các phương án bố trí thép tối ưu, an toàn và tiết kiệm chi phí.
- Tăng cường thép: Dựa trên điều kiện tài chính và yêu cầu về độ an toàn, có thể xem xét việc tăng cường đường kính hoặc số lượng thép so với tính toán ban đầu để tăng cường khả năng chịu lực và tuổi thọ của dầm.
Yếu Tố Khác Cần Lưu Ý Trong Quá Trình Thi Công
Bên cạnh việc bố trí thép, một số yếu tố khác cũng đóng vai trò quan trọng trong việc đảm bảo chất lượng cho dầm, đặc biệt là với bố trí thép dầm nhịp 7m.
Chất Lượng Vật Liệu
- Thép: Sử dụng thép có nguồn gốc rõ ràng, đạt tiêu chuẩn chất lượng, không bị rỉ sét quá mức hoặc biến dạng.
- Bê tông: Đảm bảo cấp độ bền bê tông theo thiết kế, thi công trộn và đổ bê tông đúng kỹ thuật, đảm bảo độ sụt và khả năng điền đầy.
Kiểm Soát Chất Lượng
Việc giám sát chặt chẽ quá trình thi công, từ khâu gia công cốt thép, lắp dựng cốt thép, đến công tác đổ và bảo dưỡng bê tông, là cực kỳ quan trọng. Các sai sót nhỏ trong quá trình này có thể dẫn đến những hậu quả nghiêm trọng, đặc biệt với các cấu kiện chịu lực lớn như dầm nhịp 7m.
Lời Khuyên Cho Các Dự Án Cụ Thể
Đối với các dự án yêu cầu bố trí thép dầm nhịp 7m, nên tuân thủ các bước sau:
- Hoàn thiện thiết kế kết cấu: Yêu cầu đơn vị tư vấn thiết kế cung cấp hồ sơ chi tiết, bao gồm sơ đồ bố trí cốt thép cho dầm, chủng loại, đường kính, số lượng, và các yêu cầu kỹ thuật khác.
- Kiểm tra hồ sơ thiết kế: Đội ngũ giám sát thi công hoặc kỹ sư phụ trách cần kiểm tra kỹ lưỡng hồ sơ thiết kế để đảm bảo tính khả thi và tuân thủ các tiêu chuẩn, quy phạm hiện hành.
- Lập biện pháp thi công: Xây dựng biện pháp thi công chi tiết cho hạng mục dầm, bao gồm quy trình lắp đặt cốt thép, đổ bê tông, và kiểm tra chất lượng.
- Thực hiện và giám sát: Thi công theo đúng thiết kế và biện pháp đã duyệt, đồng thời thực hiện giám sát chặt chẽ tại công trường để kịp thời phát hiện và xử lý sai sót.
Bằng việc áp dụng một cách nghiêm túc các nguyên tắc và kỹ thuật đã trình bày, công tác bố trí thép dầm nhịp 7m sẽ đạt được hiệu quả cao nhất, đảm bảo sự vững chắc và an toàn cho mọi công trình.
