Bố trí thép đài móng cọc là bước thi công nền móng quan trọng, quyết định trực tiếp đến sự vững chắc và tuổi thọ của toàn bộ công trình. Đài móng, nơi chịu trách nhiệm truyền tải trọng từ kết cấu phía trên xuống hệ thống cọc, đòi hỏi sự chính xác tuyệt đối trong việc bố trí cốt thép để đảm bảo khả năng chịu lực, chống biến dạng và nứt vỡ. Bài viết này sẽ đi sâu vào quy trình chuẩn, các nguyên tắc vàng và những lỗi thường gặp khi thực hiện công việc này, giúp bạn xây dựng nền móng kiên cố, an toàn.
Trong ngành xây dựng, việc hiểu rõ vai trò của kết cấu thép trong đài móng và tiêu chuẩn bố trí thép đài móng cọc là nền tảng thiết yếu. Quá trình này không chỉ liên quan đến kỹ thuật thi công mà còn đòi hỏi sự am hiểu về vật liệu và các quy định pháp lý. Việc áp dụng đúng quy trình gia công và lắp đặt thép đài móng sẽ mang lại hiệu quả tối ưu, đảm bảo công trình bền vững theo thời gian. Ngoài ra, hiểu rõ về các loại thép sử dụng cho đài móng và yêu cầu kỹ thuật của cốt thép sẽ giúp công trình đạt chất lượng cao nhất.
1. Vai Trò Quan Trọng Của Thép Trong Đài Móng
Cốt thép đóng vai trò không thể thiếu trong cấu kiện đài móng, đảm nhận nhiều chức năng quan trọng để đảm bảo sự ổn định và an toàn cho công trình.
- Chịu Lực Chính: Thép là vật liệu có cường độ chịu kéo rất cao. Trong đài móng, cốt thép chịu trách nhiệm chính trong việc chống lại các lực kéo phát sinh do tải trọng công trình truyền xuống. Nó cũng tham gia chịu lực cắt và lực uốn, giúp đài móng giữ nguyên vẹn hình dạng dưới tác động của các tải trọng lớn.
- Liên Kết Cấu Trúc: Cốt thép tạo ra một mạng lưới kết nối vững chắc giữa các cọc dưới nền đất và các cột của công trình bên trên. Sự liên kết này giúp phân tán đều tải trọng từ cấu trúc lên toàn bộ hệ thống cọc, tránh tình trạng tập trung lực gây hư hại cho từng cấu kiện riêng lẻ.
- Tăng Cường Độ Cứng Và Chống Nứt: So với bê tông, thép có độ cứng cao hơn đáng kể. Việc bổ sung thép vào bê tông giúp tăng cường độ cứng tổng thể cho đài móng, làm giảm khả năng biến dạng quá mức, hạn chế các vết nứt có thể xuất hiện trong quá trình sử dụng. Điều này đặc biệt quan trọng đối với các công trình lớn hoặc chịu tải trọng thay đổi liên tục.
- Neo Giữ Và Kéo Dài Tuổi Thọ: Cốt thép chờ được bố trí sẵn giúp liên kết đài móng với các cấu kiện khác của công trình như cột, dầm, tường. Quá trình này đảm bảo sự liền mạch và ổn định kết cấu, góp phần kéo dài tuổi thọ của toàn bộ công trình.

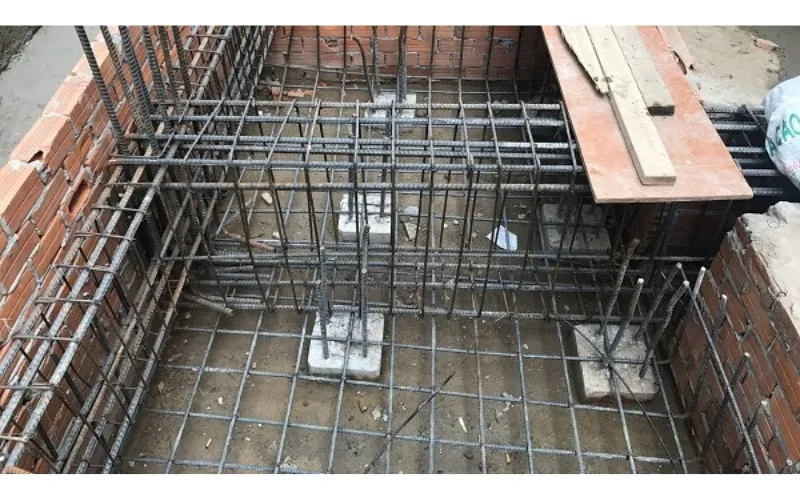

Vai trò của thép trong đài móngThép đóng vai trò cốt lõi trong việc đảm bảo khả năng chịu tải và độ bền cho đài móng.
2. Các Loại Thép Và Yêu Cầu Kỹ Thuật Cho Đài Móng
Việc lựa chọn đúng loại thép và tuân thủ nghiêm ngặt các yêu cầu kỹ thuật là yếu tố tiên quyết để công trình đạt chất lượng như mong đợi.
2.1. Các Loại Thép Thường Dùng Trong Đài Móng
Đài móng thường sử dụng nhiều loại thép với vai trò và vị trí khác nhau:
- Thép Chủ (Thép Đai Chính): Đây là những thanh thép có đường kính lớn nhất, thường được đặt theo các phương chịu lực chính của đài móng. Chúng chịu phần lớn lực kéo và uốn.
- Thép Đai (Thép Buộc/Cốt Lưới): Được bố trí bao quanh thép chủ, thường có đường kính nhỏ hơn. Thép đai có chức năng giữ cố định vị trí thép chủ, chịu lực cắt mạnh và ngăn ngừa bê tông bị nứt vỡ do ứng suất.
- Thép Phân Bố (Thép Phân Phối/Thép Cấu Tạo): Đặt vuông góc với thép chủ, thép phân bố giúp chia đều lực tác dụng lên đài móng và liên kết các thanh thép chủ lại với nhau, tạo thành một khung lưới vững chắc.
- Thép Chờ: Là các đoạn thép được bố trí sẵn, nhô ra từ đài móng để liên kết với các cấu kiện bên trên như cột, dầm.
- Thép Phụ: Các thanh thép được bổ sung vào cấu tạo đài móng nhằm gia cường thêm khả năng chịu lực hoặc đáp ứng các yêu cầu thiết kế đặc biệt.
- Thép Chống Xuyên: Thường có dạng hình chữ U hoặc bàn đạp, bố trí xung quanh các cọc để chống lại lực xuyên thủng do tải trọng gây ra.
2.2. Yêu Cầu Kỹ Thuật Đối Với Thép Đài Móng Cọc
Để đảm bảo thép phát huy hết khả năng chịu lực và tương thích tốt với bê tông, các thanh thép cần đáp ứng các tiêu chuẩn kỹ thuật khắt khe:
- Cường Độ Chịu Lực: Thép phải có cường độ chịu kéo, chịu nén và giới hạn chảy đủ lớn theo yêu cầu của bản vẽ thiết kế, đảm bảo không bị biến dạng hoặc phá hủy dưới tải trọng dự kiến.
- Độ Giãn Dài: Khả năng kéo giãn của thép trước khi đứt. Độ giãn dài hợp lý cho phép thép hấp thụ năng lượng từ các tác động đột ngột, tăng tính dẻo cho kết cấu.
- Thành Phần Hóa Học: Hàm lượng các nguyên tố như Carbon, Lưu huỳnh, Phốt pho và các tạp chất khác phải nằm trong giới hạn cho phép theo các tiêu chuẩn quốc gia. Hàm lượng Carbon quá cao có thể làm thép giòn, khó uốn.
- Kích Thước Và Hình Dạng: Đường kính, chiều dài, hình dạng gân (nếu có) của thép phải tuân thủ đúng thông số kỹ thuật quy định trong bản vẽ.
- Đặc Điểm Bề Mặt: Bề mặt thép phải sạch sẽ, không có gỉ sét, dầu mỡ, vữa xi măng hoặc các tạp chất khác. Lớp gỉ sét mỏng (gỉ đỏ) đôi khi được chấp nhận và có thể tăng cường độ bám dính với bê tông, nhưng gỉ dày, bong tróc cần được xử lý.
Các tiêu chuẩn quốc gia như TCVN 1651:2018, TCVN 1651-1:2018, TCVN 4453:1995 là những tài liệu tham khảo quan trọng, quy định chi tiết về các yêu cầu này, đảm bảo chất lượng cốt thép được sử dụng trong xây dựng.

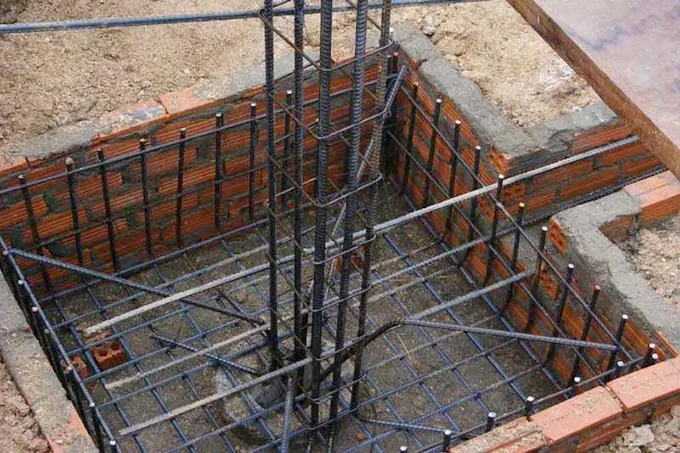

Yêu cầu kỹ thuật thép đài móngChất lượng thép là yếu tố nền tảng cho sự bền vững của đài móng.
3. Nguyên Tắc Cơ Bản Khi Bố Trí Thép Đài Móng Cọc
Việc tuân thủ các nguyên tắc sau đây sẽ giúp đảm bảo cốt thép được bố trí đúng kỹ thuật, phát huy tối đa hiệu quả chịu lực.
3.1. Yêu Cầu Chung Về Bố Trí Thép
- Phân Bố Lực Đều: Cốt thép phải được bố trí sao cho mọi thành phần đều có khả năng chịu lực, momen, lực cắt, lực kéo và chống nứt hiệu quả.
- Bảo Vệ Bê Tông: Đảm bảo lớp bê tông bảo vệ (cover) có độ dày tiêu chuẩn theo quy định để bảo vệ cốt thép khỏi ăn mòn, oxy hóa và các tác động môi trường.
- Gia Cường Đặc Biệt: Đối với các công trình chịu tải trọng động, rung động hoặc có nguy cơ động đất, cần có các biện pháp gia cường bằng thép cường độ cao hoặc tăng cường thép đai để đảm bảo ổn định.
3.2. Nguyên Tắc Bố Trí Thép Chủ
- Bố Trí Hai Phương: Cốt thép chủ thường được bố trí vuông góc với nhau theo hai phương (trục x và y) để chịu lực đa hướng.
- Diện Tích Tối Thiểu: Diện tích mặt cắt ngang của cốt thép chủ không được nhỏ hơn 0.3% diện tích mặt cắt ngang của bê tông.
- Khoảng Cách Chuẩn: Khoảng cách giữa các thanh thép chủ phải tuân thủ thiết kế, thường không vượt quá 200mm để đảm bảo bê tông lấp đầy hiệu quả.
- Đường Kính Tối Thiểu: Đường kính của thanh thép chủ thường không nhỏ hơn 10mm.
3.3. Nguyên Tắc Bố Trí Thép Đai
- Vị Trí Chịu Lực Cắt: Thép đai chủ yếu được bố trí tại các khu vực có lực cắt lớn, đặc biệt là xung quanh các cọc và vùng giao với cột.
- Khoảng Cách Hợp Lý: Khoảng cách giữa các thanh thép đai tùy thuộc vào chiều cao đài móng và tải trọng, thường không quá 300mm, nhưng có thể giảm ở các vùng tập trung lực.
3.4. Nguyên Tắc Bố Trí Thép Phân Bố
- Vuông Góc Với Thép Chủ: Thép phân bố được đặt vuông góc với thép chủ.
- Khoảng Cách Lớn Hơn: Khoảng cách giữa các thanh thép phân bố thường lớn hơn thép chủ, không quá 300mm hoặc 1.5 lần chiều dày đài móng.
3.5. Nguyên Tắc Bố Trí Thép Chống Xuyên
- Dạng U hoặc Bàn Đạp: Thép chống xuyên thường được uốn thành hình chữ U, ôm lấy cốt thép chịu lực chính hoặc bố trí như bàn đạp bao quanh cọc.
- Tuân Thủ Bản Vẽ: Vị trí và khoảng cách của loại thép này phải tuyệt đối tuân thủ theo bản vẽ thiết kế chi tiết.
3.6. Nguyên Tắc Bố Trí Thép Viền Mép Đài
- Gia Cường Cạnh Góc: Thép viền mép được bố trí ở các cạnh và góc của đài móng để tăng cường khả năng chống nứt, bong tróc.
- Neo Chặt Vào Trung Tâm: Thanh thép này cần có đủ chiều dài neo sâu vào phần trung tâm đài để truyền lực kéo hiệu quả, đảm bảo sự liên kết vững chắc.

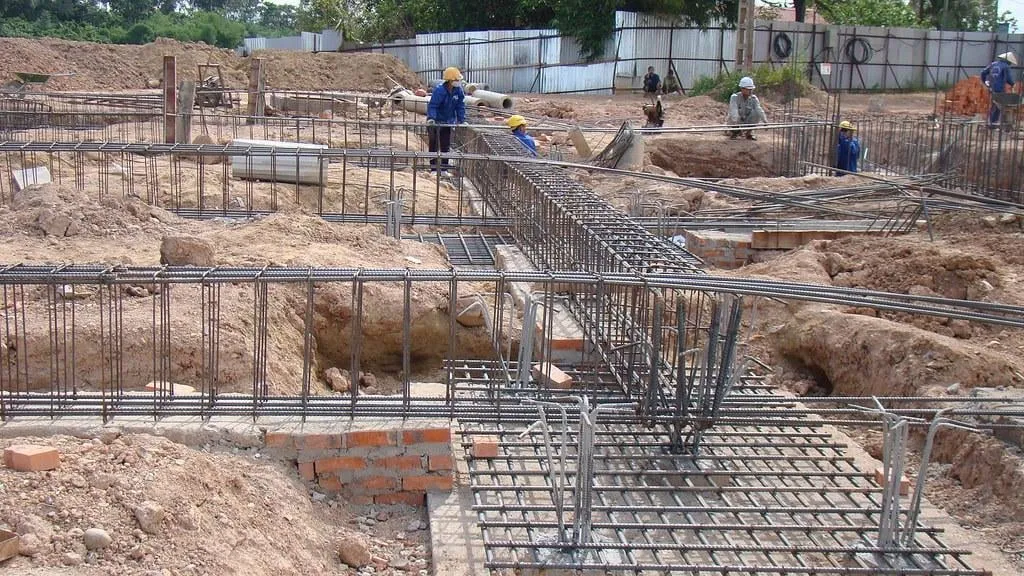

Nguyên tắc bố trí thép đài móngTuân thủ nguyên tắc bố trí thép là chìa khóa cho một đài móng vững chắc.
4. Quy Trình Chuẩn Để Bố Trí Thép Đài Móng Cọc
Một quy trình thi công bài bản, khoa học sẽ giúp giảm thiểu sai sót và đảm bảo chất lượng công trình.
4.1. Chuẩn Bị Vật Tư và Dụng Cụ
Trước khi bắt tay vào thi công, công tác chuẩn bị cần được thực hiện kỹ lưỡng:
- Vật Liệu Thép: Kiểm tra kỹ lưỡng về chủng loại, đường kính, mác thép theo đúng bản vẽ thiết kế. Loại bỏ các thanh thép bị cong vênh nghiêm trọng, rỉ sét nặng hoặc không đạt tiêu chuẩn chất lượng.
- Vật Tư Phụ Trợ: Dây buộc thép, con kê bê tông (chặn cốt thép), khuôn định vị, các vật liệu cho công tác hàn nối (nếu có).
- Dụng Cụ Thi Công: Máy cắt thép, máy uốn thép, máy hàn (nếu cần), búa, dây đo, thước.
- Trang Bị Bảo Hộ: Kính bảo hộ, mũ bảo hiểm, găng tay, giày bảo hộ là bắt buộc đối với tất cả công nhân.
4.2. Gia Công Thép Theo Thiết Kế
Sau khi chuẩn bị, các thanh thép sẽ được gia công:
- Sửa Thẳng: Các thanh thép bị cong nhẹ sẽ được nắn thẳng bằng máy hoặc phương pháp thủ công để đảm bảo dễ dàng lắp đặt và thi công.
- Đánh Gỉ (Nếu Cần): Nếu thép có gỉ sét nhẹ, có thể làm sạch bằng bàn chải sắt hoặc giấy nhám để tăng cường độ bám dính với bê tông. Gỉ sét nặng cần được loại bỏ hoàn toàn.
- Cắt Và Uốn: Thực hiện cắt thép theo đúng chiều dài yêu cầu và uốn các loại thép theo hình dạng thiết kế (thép đai, thép chống xuyên) bằng máy móc hoặc dụng cụ chuyên dụng.
- Nối Thép: Các thanh thép có chiều dài không đủ sẽ được nối với nhau bằng phương pháp hàn hoặc buộc dây thép, tuân thủ kỹ thuật để đảm bảo khả năng chịu lực của mối nối.
4.3. Lắp Đặt Cốt Thép Đài Móng
Đây là bước quan trọng nhất trong quy trình:
- Lắp Lưới Thép Đáy: Đặt các thanh thép chủ và thép phân bố theo đúng sơ đồ thiết kế ở lớp dưới cùng của đài móng. Sử dụng con kê bê tông để đảm bảo khoảng cách từ thép đến đáy khuôn.
- Lắp Thép Đứng Và Thép Đai: Lắp dựng các thanh thép đứng, thép đai và thép chống xuyên theo đúng vị trí và khoảng cách quy định để tạo thành khung cốt thép hoàn chỉnh.
- Lắp Thép Chờ: Đảm bảo các thanh thép chờ cho cột, dầm được lắp đặt đúng vị trí và độ dài neo cần thiết.
- Kiểm Tra Cuối Cùng: Rà soát toàn bộ hệ thống cốt thép để đảm bảo đúng số lượng, kích thước, vị trí và khoảng cách. Đảm bảo tất cả các mối nối đều chắc chắn và không có sai sót.
4.4. Đổ Bê Tông Đài Móng
Sau khi lắp đặt cốt thép hoàn tất và được nghiệm thu:
- Lắp Ván Khuôn: Hoàn thiện lắp đặt ván khuôn xung quanh cốt thép, đảm bảo kín khít và chịu được áp lực của bê tông tươi.
- Đổ Bê Tông: Tiến hành đổ bê tông theo từng lớp, sử dụng đầm dùi để đầm chặt, loại bỏ bọt khí, đảm bảo bê tông lấp đầy toàn bộ cấu trúc cốt thép.
- Bảo Dưỡng Bê Tông: Sau khi đổ, tiến hành bảo dưỡng bê tông theo đúng quy trình (giữ ẩm, bảo vệ khỏi tác động môi trường) để bê tông đạt cường độ thiết kế.

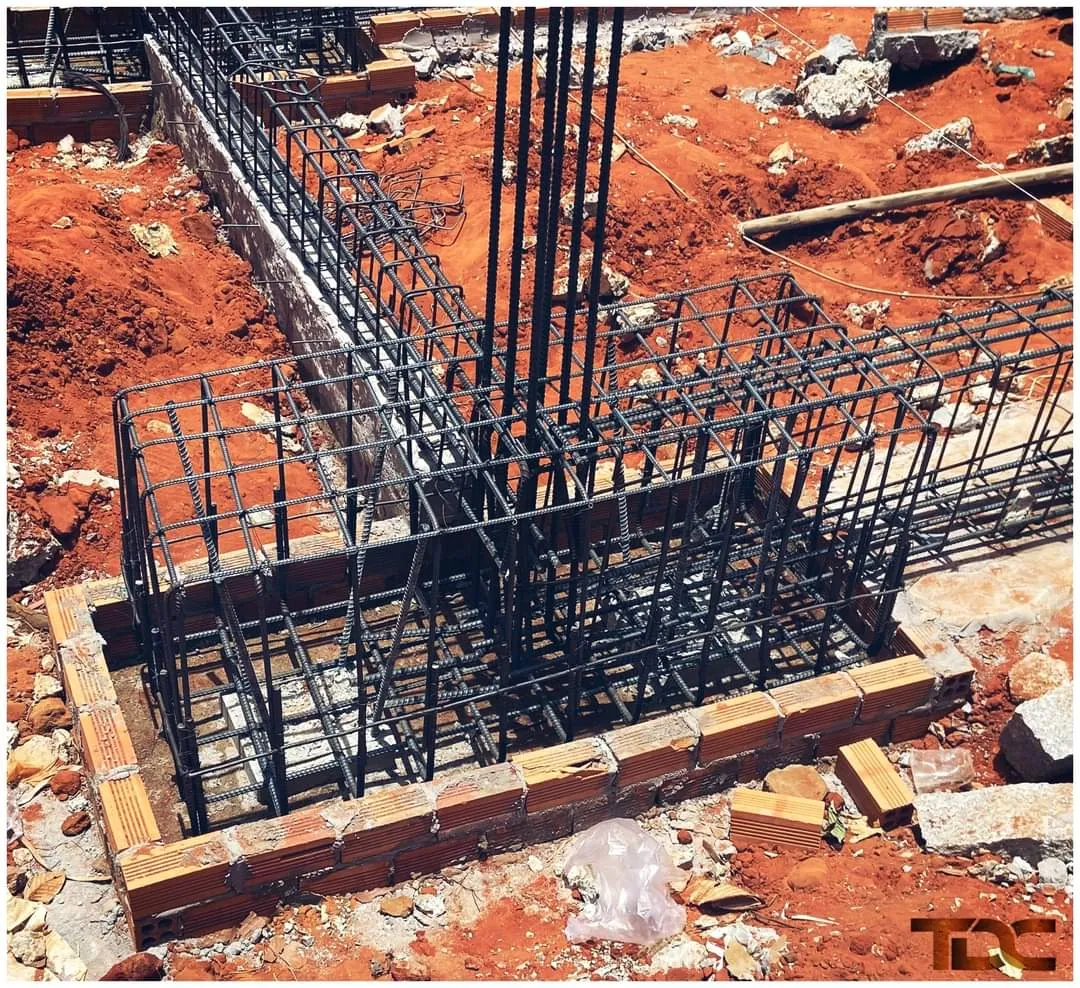

Quy trình lắp đặt thép đài móngThực hiện đúng quy trình lắp đặt thép và đổ bê tông là yếu tố then chốt.
5. Lỗi Thường Gặp Và Giải Pháp Khắc Phục
Trong quá trình thi công bố trí thép đài móng cọc, có thể phát sinh một số lỗi phổ biến. Việc nhận diện sớm và có giải pháp khắc phục kịp thời sẽ giúp công trình đảm bảo chất lượng.
| Lỗi Thường Gặp | Tác Hại | Giải Pháp Khắc Phục |
|---|---|---|
| Sai lệch vị trí hoặc khoảng cách thép | Lực phân bố không đều, giảm khả năng chịu tải, tăng nguy cơ nứt vỡ. | Tuân thủ nghiêm ngặt bản vẽ thiết kế; sử dụng các thiết bị định vị chính xác; tăng cường giám sát thi công. |
| Thiếu hoặc thừa cốt thép so với tính toán | Lãng phí vật liệu; ảnh hưởng đến khả năng chịu lực, có thể gây sụp đổ. | Tính toán khối lượng cốt thép chính xác trước thi công; kiểm tra kỹ số lượng, kích thước trước khi lắp đặt. |
| Liên kết thép không đảm bảo (hàn, buộc) | Giảm khả năng chịu lực của khung thép, gây nứt hoặc biến dạng. | Tuân thủ kỹ thuật hàn hoặc buộc nối; kiểm tra chất lượng mối nối trước khi đổ bê tông. |
| Thép bị biến dạng, cong vênh nghiêm trọng | Nền móng yếu, không chịu được tải trọng; giảm hiệu quả chịu lực. | Chỉ sử dụng thép đạt tiêu chuẩn chất lượng; bảo quản thép đúng cách; sửa chữa hoặc thay thế thép không đạt yêu cầu. |
| Lớp bê tông bảo vệ không đủ chiều dày | Thép dễ bị ăn mòn, oxy hóa, giảm tuổi thọ công trình. | Sử dụng con kê bê tông chất lượng, đúng kích thước; kiểm tra chiều dày lớp bê tông bảo vệ trước và sau khi đổ. |
| Không xử lý gỉ sét trên bề mặt thép | Giảm độ bám dính giữa thép và bê tông, ảnh hưởng đến khả năng chịu lực. | Làm sạch bề mặt thép khỏi gỉ sét quá mức hoặc các tạp chất gây cản trở liên kết. |
Bố trí thép đài móng cọc là một công đoạn đòi hỏi sự tỉ mỉ, chính xác và tuân thủ chặt chẽ các quy chuẩn kỹ thuật. Bằng việc áp dụng đúng quy trình, sử dụng vật liệu đạt chuẩn và tăng cường giám sát, các nhà thầu có thể xây dựng nên những công trình móng vững chắc, đảm bảo an toàn và bền vững cho mọi dự án.
