Bố trí thép cột nhà 2 tầng là một công đoạn then chốt, đòi hỏi sự chính xác cao để đảm bảo an toàn và độ vững chắc cho toàn bộ công trình. Việc thiết kế và lắp đặt kết cấu thép cột chuẩn mực không chỉ phụ thuộc vào kinh nghiệm mà còn cần tuân thủ các nguyên tắc kỹ thuật nghiêm ngặt. Bài viết này sẽ đi sâu vào vai trò, kích thước, kết cấu và quy trình bố trí thép cho cột nhà 2 tầng, giúp bạn nắm vững kiến thức cần thiết để xây dựng một ngôi nhà kiên cố, bền vững.
Cột nhà đóng vai trò là xương sống của công trình, chịu trách nhiệm nâng đỡ toàn bộ tải trọng từ các tầng trên, dầm, sàn, mái và truyền xuống hệ móng. Trong đó, bố trí thép cột nhà 2 tầng ảnh hưởng trực tiếp đến khả năng chịu lực, độ ổn định và tuổi thọ của ngôi nhà. Việc hiểu rõ cách thức tính toán thép cột nhà 2 tầng, lựa chọn tiết diện phù hợp và áp dụng đúng nguyên tắc kỹ thuật sẽ giúp bạn hạn chế tối đa rủi ro, đảm bảo an toàn cho người sử dụng.
Vai Trò Quan Trọng Của Cột Nhà Trong Cấu Trúc 2 Tầng
Trong bất kỳ công trình xây dựng nào, từ nhà ở dân dụng đến các tòa nhà cao tầng, cột nhà luôn giữ một vị trí trung tâm. Chúng hoạt động như bộ xương của ngôi nhà, chịu trách nhiệm chính trong việc chống đỡ và truyền tải trọng. Đối với nhà 2 tầng, vai trò của cột càng trở nên thiết yếu bởi chúng phải đảm bảo sự cân bằng và an toàn cho hai tầng lầu cùng với hệ mái.
Khác với tường bao che chỉ có chức năng ngăn cách không gian và chịu một phần tải trọng nhỏ, cột nhà là yếu tố chịu lực chính. Chúng liên kết trực tiếp với hệ móng ở phía dưới và các dầm chính ở các tầng trên, tạo thành một hệ khung vững chắc. Sự phân bố tải trọng từ sàn, dầm, tường và mái sẽ được tập trung vào các cột, sau đó truyền xuống móng và nền đất. Nếu kết cấu cột không đủ khả năng chịu lực hoặc bố trí thép không hợp lý, toàn bộ ngôi nhà sẽ tiềm ẩn nguy cơ sụp đổ, đặc biệt dưới tác động của các tải trọng động như gió bão hay động đất. Do đó, việc lựa chọn vật liệu thép xây dựng đạt chuẩn và áp dụng đúng kỹ thuật bố trí thép cột nhà 2 tầng là yếu tố then chốt quyết định sự an toàn và bền vững của công trình.
Các Yếu Tố Cần Lưu Ý Khi Xác Định Kích Thước Cột Nhà 2 Tầng
Việc xác định kích thước cột nhà 2 tầng là một quá trình kỹ thuật phức tạp, đòi hỏi sự tính toán cẩn thận dựa trên nhiều yếu tố khác nhau. Kích thước cột không chỉ ảnh hưởng đến khả năng chịu lực mà còn liên quan đến thẩm mỹ và quy hoạch không gian của ngôi nhà.
Phân Tích Tải Trọng Tác Động
Trước tiên, cần phải xác định rõ ràng các loại tải trọng tác động lên cột. Tải trọng này bao gồm:
- Tải trọng tĩnh: Bao gồm trọng lượng bản thân của kết cấu bê tông cốt thép, trọng lượng của tường bao, sàn, mái, các vật liệu hoàn thiện và nội thất cố định.
- Tải trọng hoạt tải: Là tải trọng tạm thời phát sinh trong quá trình sử dụng công trình, ví dụ như trọng lượng của người, đồ đạc, thiết bị, tải trọng do gió, và trong một số trường hợp là tải trọng động đất.
Đối với nhà 2 tầng, các kỹ sư cần tính toán chính xác tổng tải trọng tác động lên từng cột, đặc biệt là các cột ở vị trí chịu lực chính.
Xác Định Chiều Dài Tính Toán
Chiều dài tính toán của cột là một thông số quan trọng, ảnh hưởng đến khả năng chịu uốn và ổn định tổng thể của cột. Nó không chỉ đơn thuần là chiều cao thực tế của cột mà còn phụ thuộc vào cách liên kết của cột với các cấu kiện khác ở hai đầu (chân cột và đầu cột).
- Liên kết ngàm: Khi chân cột được liên kết cứng với móng hoặc đầu cột liên kết cứng với dầm, khả năng chống xoay của liên kết này sẽ làm tăng chiều dài tính toán so với chiều dài thực tế.
- Liên kết khớp: Nếu liên kết ở hai đầu là khớp, cột sẽ có xu hướng xoay tự do hơn, chiều dài tính toán có thể gần bằng chiều dài thực tế hoặc được xác định theo các quy định trong tiêu chuẩn thiết kế.
Trong khung nhà, cột thường liên kết với móng ở chân cột và với xà ngang (dầm) ở đầu cột. Các liên kết này có thể là ngàm hoặc khớp, và có thể khác nhau theo các phương làm việc của tiết diện cột.
Tiêu Chuẩn Kích Thước Cột Thông Dụng
Dựa trên các tính toán về tải trọng và chiều dài tính toán, các kỹ sư sẽ đưa ra kích thước tiết diện cột phù hợp. Tuy nhiên, có một số kích thước cột thông dụng cho nhà 2 tầng đã được áp dụng và chứng minh hiệu quả trong thực tế thi công, ví dụ như:
- Lưới cột: Đối với các công trình có nhịp thông thường, lưới cột có thể được bố trí theo module 3.3m hoặc 4m.
- Kích thước tiết diện cột vuông/chữ nhật: Kích thước phổ biến là 20x20cm hoặc 21x21cm. Đối với các công trình yêu cầu chịu lực lớn hơn, tiết diện có thể lên tới 30x30cm, 40x40cm hoặc thậm chí lớn hơn.
- Thép chịu lực: Thường sử dụng các loại thép có đường kính phi 18, phi 20 hoặc phi 22 cho các cột chịu lực chính. Số lượng thanh thép cũng cần được tính toán dựa trên tải trọng.
- Thép đai: Thép đai có vai trò giữ cho các thanh thép dọc thẳng hàng và tăng cường khả năng chịu lực cắt, chống phình cho cột. Đường kính thép đai thường là phi 8, phi 10, với khoảng cách bố trí @100/200mm hoặc theo quy định của thiết kế.
Bảng dưới đây cung cấp một số thông số tham khảo cho kích thước cột và dầm trong một cấu trúc nhà 2 tầng điển hình, tuy nhiên, đây chỉ là dữ liệu mang tính minh họa, thiết kế cuối cùng cần tuân thủ theo bản vẽ của kỹ sư xây dựng:
| Cấu Kiện | Kích Thước Tiết Diện | Thép Chịu Lực (Đường Kính & Số Lượng) | Thép Đai (Đường Kính & Khoảng Cách) |
|---|---|---|---|
| Cột Nhà 2 Tầng | 20x20cm hoặc 21x21cm | 4 phi 18 | phi 8 @100/200mm |
| Dầm Ngang | 20x35cm | Gối: 2 phi 16; Nhịp: 2 phi 16 | phi 6 @100/200mm |
| Dầm Dọc | 20x35cm | Gối: 2 phi 16; Nhịp: 2 phi 14 | phi 6 @100/200mm |
| Đà Kiềng | 20x35cm | 4 phi 18 chạy suốt | phi 8 @150mm |
Những thông số sơ bộ này giúp định hình cấu trúc ban đầu và là cơ sở để tiến hành thi công nhanh chóng, tiết kiệm thời gian, nhưng vẫn đảm bảo an toàn cho kết cấu nhà 2 tầng.
Cấu Trúc Cột Nhà 2 Tầng: Tiết Diện Đặc và Tiết Diện Rỗng
Kết cấu cột nhà 2 tầng có thể được phân loại dựa trên hình dạng và cách thức tổ hợp thép, chủ yếu là cột tiết diện đặc và cột tiết diện rỗng. Việc lựa chọn loại cấu trúc nào phụ thuộc vào yêu cầu chịu lực, chiều cao công trình và mục đích sử dụng.
Cột Tiết Diện Đặc
Cột tiết diện đặc là loại cột có toàn bộ tiết diện được lấp đầy bằng bê tông cốt thép, tạo nên một khối vững chắc. Loại cột này thường được sử dụng trong các công trình nhà ở dân dụng có quy mô vừa và nhỏ, hoặc các bộ phận của công trình yêu cầu khả năng chịu lực cao.
- Cột tổ hợp hàn: Trong một số trường hợp, cột tiết diện đặc có thể được tạo thành từ việc hàn các thanh thép hình (như thép chữ I, chữ H) hoặc các bản thép lại với nhau. Kiểu cột này thường được dùng cho các kết cấu thép chịu lực lớn.
- Cột hình chữ nhật/vuông: Phổ biến nhất là cột bê tông cốt thép có tiết diện hình vuông hoặc chữ nhật. Phần thép bên trong được bố trí theo các tiêu chuẩn thiết kế, bao gồm thép dọc chịu lực và thép đai để giữ thép dọc và tăng khả năng chịu lực cắt.
Khi tính toán cột chịu nén lệch tâm (khi tải trọng không tác động đúng vào tâm tiết diện), cần phải kiểm tra khả năng làm việc của cột theo các điều kiện:- Bền: Đảm bảo vật liệu bê tông và thép không bị phá hoại do ứng suất vượt quá giới hạn cho phép.
- Ổn định tổng thể: Đảm bảo cột không bị mất ổn định cục bộ hoặc tổng thể dưới tác dụng của tải trọng, đặc biệt là các cột có chiều cao lớn hoặc tiết diện mảnh.
- Ổn định cục bộ: Đối với cột tổ hợp từ thép bản, cần kiểm tra sự ổn định của từng bản thép, tránh hiện tượng cong vênh.

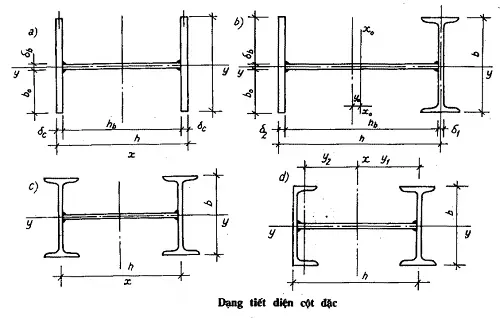

Cột tiết diện đặc – minh họa cấu tạo thépHình ảnh minh họa: Cấu tạo cột tiết diện đặc điển hình.
Cột Tiết Diện Rỗng
Cột tiết diện rỗng, hay còn gọi là cột có cấu trúc hai nhánh, thường được sử dụng trong các công trình công nghiệp, nhà xưởng, hoặc những tòa nhà có chiều cao lớn, nơi yêu cầu không gian bên trong cột để bố trí các thiết bị, hệ thống kỹ thuật hoặc để tối ưu hóa kết cấu khi chịu tải trọng rất lớn.
- Cột hai nhánh: Loại cột này có hai nhánh chính song song, được nối với nhau bởi các thanh giằng ngang hoặc xiên. Cấu trúc này giúp tăng độ cứng và khả năng chịu lực, đồng thời tạo ra không gian rỗng ở giữa.
- Cột biên và cột giữa: Trong các nhà máy, xí nghiệp, cột biên (ở rìa nhà) và cột giữa (bên trong nhà) thường có cấu tạo khác nhau. Cột biên có thể có tiết diện không đối xứng, bao gồm nhánh mái và nhánh cầu trục (nếu có cầu trục hoạt động). Cột giữa thường có tiết diện đối xứng.
- Lựa chọn cấu tạo giằng:
- Cột bàn giằng: Sử dụng khi chiều cao tiết diện cột dưới nhỏ hơn 1m. Các thanh giằng được bố trí theo phương ngang.
- Cột thanh giằng: Phù hợp với cột có chiều cao tiết diện lớn hơn 1m. Các thanh giằng thường được bố trí xiên, với góc nghiêng hợp lý, dao động từ 30 đến 60 độ, phổ biến nhất là 45 độ. Cấu trúc này giúp phân tán lực và tăng độ ổn định cho cột.

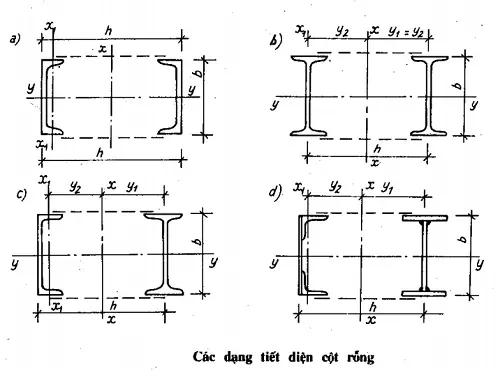

Cột tiết diện rỗng – minh họa cấu tạo thanh giằngHình ảnh minh họa: Cấu tạo cột tiết diện rỗng với thanh giằng xiên.
Trong các công trình nhà 2 tầng, nếu lực cắt lớn thì việc sử dụng cột thanh giằng là một lựa chọn tối ưu để tăng cường khả năng chịu lực và độ ổn định cho cấu kiện.
Hướng Dẫn Chi Tiết Về Cách Bố Trí Thép Cột Nhà 2 Tầng Đạt Chuẩn
Quy trình bố trí thép cột nhà 2 tầng yêu cầu sự hiểu biết sâu sắc về nguyên lý kết cấu và tuân thủ các tiêu chuẩn kỹ thuật để đảm bảo công trình đạt chất lượng tốt nhất. Sự phối hợp nhịp nhàng giữa việc bố trí thép cột và dầm là yếu tố then chốt.
Lập Dự Toán và Phân Tích Tải Trọng Trước Khi Thi Công
Bước đầu tiên và quan trọng nhất là dự toán và tính toán kỹ lưỡng các loại tải trọng dự kiến sẽ tác động lên cột. Người thợ hoặc kỹ sư cần ước tính:
- Trọng lượng bản thân công trình: Bao gồm trọng lượng của bê tông, thép, tường, sàn, mái.
- Tải trọng sử dụng: Trọng lượng của người, đồ đạc, thiết bị trong nhà.
- Tải trọng môi trường: Gió, mưa, và đặc biệt là động đất (tùy theo khu vực).
Dựa trên kết quả tính toán này, kỹ sư sẽ xác định được:
- Số lượng và đường kính thép dọc chịu lực: Cần thiết để chịu được lực nén và mô men uốn lớn nhất.
- Vị trí và khoảng cách bố trí thép: Đảm bảo thép được phân bố đều và hiệu quả.
- Khoảng cách giữa các cột: Ảnh hưởng đến kích thước và tải trọng truyền lên mỗi cột.
- Loại thép sử dụng: Đảm bảo thép đạt tiêu chuẩn chất lượng và có giới hạn chảy phù hợp.
Thông thường, giai đoạn này sẽ được các kỹ sư xây dựng thực hiện chi tiết trong hồ sơ thiết kế dự án thi công.
Lựa Chọn Tiết Diện Cột Phù Hợp Với Cấu Trúc Tổng Thể
Việc lựa chọn tiết diện cột cho nhà 2 tầng là một quyết định quan trọng, ảnh hưởng đến nhiều yếu tố từ kết cấu, thẩm mỹ đến chi phí.
- Hình dạng tiết diện: Các hình dạng phổ biến nhất cho cột nhà 2 tầng là hình tròn, hình vuông hoặc hình chữ nhật. Cột hình chữ T hoặc chữ I ít được sử dụng trong nhà ở dân dụng vì phức tạp trong thi công và thường chỉ áp dụng cho các công trình đặc thù.
- Kích thước tiết diện: Kích thước này cần được tính toán sao cho phù hợp với tổng tải trọng, đảm bảo cột không quá lớn gây lãng phí vật liệu và chiếm diện tích, cũng không quá nhỏ dẫn đến khả năng chịu lực kém. Tỷ lệ giữa các cạnh của tiết diện cũng cần được xem xét để đảm bảo sự cân đối và chịu lực tốt.
- Tác động đến thi công: Hình dáng và kích thước tiết diện cột ảnh hưởng trực tiếp đến việc tạo khuôn, dựng cốt thép và đổ bê tông. Thiết kế cột cần tối ưu hóa quy trình này.
- Yếu tố môi trường và địa hình: Trong một số trường hợp, điều kiện môi trường khắc nghiệt hoặc địa hình đặc biệt có thể đòi hỏi thiết kế cột khác biệt để đảm bảo độ bền vững.
Quan trọng nhất là sự hợp lý về mặt chịu lực. Tỷ lệ phần trăm cốt thép trong tiết diện cột phải được tính toán kỹ lưỡng, đảm bảo đủ khả năng chịu lực cho các tác động dự kiến. Nếu kích thước hoặc khả năng chịu lực ban đầu chưa phù hợp, cần phải điều chỉnh lại vị trí, số lượng và đường kính cọc thép.
Một số cách bố trí thép phổ biến:
- Thép độc lập: Sử dụng các thanh thép thẳng, đặt cách nhau theo một khoảng cách nhất định. Cách này linh hoạt nhưng có thể tốn kém chi phí cho phần thép nối chồng.
- Tổ hợp thép theo chu vi: Bố trí các thanh thép dọc dọc theo chu vi tiết diện, tạo thành một khung thép vững chắc.
Nguyên Tắc Cốt Lõi Trong Bố Trí Thép Cột Nhà 2 Tầng
Nguyên tắc bố trí thép cột cần tuân thủ chặt chẽ các quy định kỹ thuật để đảm bảo an toàn tối đa.
- Tính toán cốt thép cho mọi tổ hợp tải trọng: Theo quy trình thiết kế hiện đại, người ta sẽ tính toán cốt thép cho tất cả các tổ hợp tải trọng có thể xảy ra. Sau đó, chọn ra giá trị lớn nhất của các yêu cầu về cốt thép (ví dụ: diện tích thép cần thiết, yêu cầu về độ bền, độ ổn định) để áp dụng cho việc bố trí.
- Tập trung mô men uốn ở đầu cột: Lực dọc tác động trong cột thường giảm dần từ móng lên mái, nhưng mô men uốn lại thường tập trung chủ yếu ở hai đầu cột (nơi tiếp giáp với dầm hoặc móng). Do đó, hai đầu cột phải được gia cố chắc chắn, có khả năng chịu lực lớn để chống đỡ hiệu quả.
- Bố trí cốt đai tăng cường độ dai: Đối với những ngôi nhà có tải trọng ngang lớn (do gió hoặc động đất), việc bố trí cốt đai là cực kỳ quan trọng. Cốt đai giúp giữ các thanh thép dọc thẳng hàng, ngăn chúng bị phình ra dưới tác động của lực nén, từ đó tăng độ dai và khả năng chống chịu của cột.

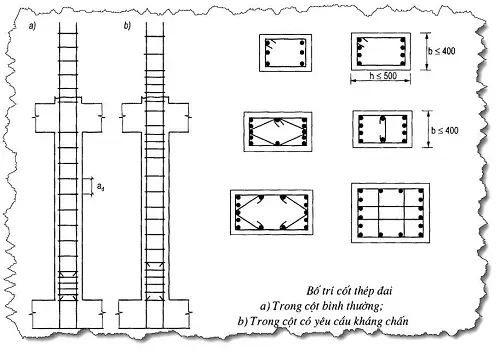

Bố trí cốt thép đai cho cột nhàHình ảnh minh họa: Cách bố trí cốt thép đai cho cột nhà.
- Quy định về chiều dài đoạn thép đai: Chiều dài của đoạn thép đai tại những vị trí quan trọng (như đầu cột) phải đảm bảo tối thiểu bằng giá trị lớn nhất giữa hai thông số: chiều cao của tiết diện cột và 1/6 lần chiều cao thông thủy của cột. Quy định này dựa trên các kết quả nghiên cứu và thí nghiệm, đảm bảo chiều dài khớp dẻo hợp lý, cho phép cột có khả năng biến dạng mà không bị gãy đổ đột ngột.

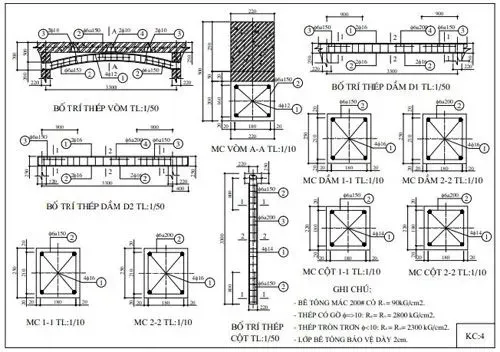

Nguyên tắc bố trí thép cột nhà 2 tầng – minh họaHình ảnh minh họa: Minh họa nguyên tắc bố trí thép cột và cốt đai.
Những Lưu Ý Quan Trọng Khi Thực Hiện Bố Trí Thép Cột Nhà 2 Tầng
Việc bố trí thép cột nhà 2 tầng đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật, đặc biệt là khi công trình có yếu tố tải trọng phức tạp hoặc nằm trong vùng có nguy cơ thiên tai.
Củng Cố Khả Năng Chống Chịu Động Đất và Tải Trọng Ngang
Đối với nhà cao tầng hoặc các công trình xây dựng tại những khu vực có nguy cơ động đất, việc gia cố cột là vô cùng quan trọng. Các đầu cột, bao gồm cả phần tiếp giáp với móng và phần tiếp giáp với dầm, cần được bố trí thép đai dày hơn so với phần giữa thân cột. Việc tăng cường thép đai tại các vị trí này giúp tăng độ dai cho cột, tức là khả năng chịu biến dạng mà không bị phá hủy đột ngột. Khi có động đất xảy ra, các “khớp dẻo” có thể hình thành tại các vị trí này, và việc có đủ thép đai sẽ giúp cột có thể hấp thụ năng lượng từ rung chấn, từ đó tăng khả năng chống đỡ của toàn bộ ngôi nhà.
Độ dài của đoạn thép đai này, như đã đề cập, tối thiểu phải bằng giá trị lớn nhất giữa chiều cao tiết diện cột và 1/6 lần chiều cao thông thủy của cột. Tỷ lệ này đảm bảo rằng phạm vi gia cố đủ lớn để bảo vệ cột khỏi các tác động bất lợi.
Tham Khảo Ý Kiến Chuyên Gia và Thiết Kế Phù Hợp
Mỗi công trình xây dựng có những đặc điểm riêng biệt về kiến trúc, địa chất nền móng, và điều kiện môi trường. Do đó, không có một công thức cố định nào có thể áp dụng cho mọi trường hợp bố trí thép cột nhà 2 tầng.
- Thiết kế cá nhân hóa: Cần có bản vẽ thiết kế chi tiết từ kỹ sư xây dựng chuyên nghiệp, dựa trên khảo sát thực tế và các tiêu chuẩn kỹ thuật hiện hành. Bản vẽ này sẽ chỉ rõ loại thép, đường kính, số lượng, khoảng cách bố trí thép dọc và thép đai cho từng cấu kiện cột.
- Kiểm tra và giám sát: Trong quá trình thi công, việc kiểm tra và giám sát chặt chẽ bởi kỹ sư giám sát là điều cần thiết để đảm bảo việc lắp đặt cốt thép tuân thủ đúng bản vẽ thiết kế.
- Cập nhật kiến thức: Ngành xây dựng liên tục có những cải tiến về vật liệu và kỹ thuật. Việc cập nhật các tiêu chuẩn mới nhất và tham khảo ý kiến chuyên gia sẽ giúp bạn đưa ra những giải pháp tối ưu nhất cho việc lắp dựng thép cột nhà 2 tầng của mình.
Tối Ưu Hóa Vật Liệu và Chi Phí
Việc tính toán chính xác, lựa chọn tiết diện và bố trí thép hợp lý không chỉ đảm bảo an toàn mà còn giúp tối ưu hóa việc sử dụng vật liệu, từ đó tiết kiệm chi phí xây dựng. Sử dụng quá nhiều thép hơn mức cần thiết sẽ gây lãng phí, trong khi sử dụng không đủ sẽ đe dọa sự an toàn của công trình.
Kết Luận: Tầm Quan Trọng Của Việc Bố Trí Thép Cột Nhà 2 Tầng Chuẩn Xác
Tóm lại, bố trí thép cột nhà 2 tầng là một công việc đòi hỏi sự chính xác, kiến thức chuyên môn sâu rộng và tuân thủ chặt chẽ các quy chuẩn kỹ thuật. Từ việc phân tích tải trọng, lựa chọn tiết diện phù hợp đến việc bố trí thép dọc và thép đai theo đúng nguyên tắc, tất cả đều góp phần tạo nên một kết cấu vững chắc, an toàn cho ngôi nhà. Đảm bảo rằng mọi công đoạn được thực hiện bởi những người có chuyên môn và tuân thủ theo bản vẽ thiết kế chi tiết là cách tốt nhất để xây dựng một công trình bền vững và đáng tin cậy.
